전기기사 필기 합격을 위한 필수 코스인 접지 도체구와 점전하 이론을 다룹니다. 복잡한 미적분 없이 오직 순수 한글 공식과 직관적인 비유로 영상전하의 위치, 크기, 그리고 두 전하 사이에 작용하는 실제 힘을 완벽하게 마스터합니다.

지난 시간에는 끝없이 넓은 평면 금속판 앞에 전하를 놓았을 때, 반대편에 똑같은 크기의 가상 전하가 생기는 평면 영상법을 배웠습니다. 거울에 내 모습이 똑같은 크기로 비치는 아주 단순한 구조였습니다.

그런데 만약 그 거울이 평평하지 않고 둥근 공 모양(도체구)이라면 어떻게 될까요? 숟가락 뒷면이나 볼록 거울에 내 모습을 비추면 얼굴이 작아지고 거울 표면에 바짝 붙어 보이는 것처럼, 둥근 도체구 앞에서는 가상의 영상전하도 크기가 작아지고 위치도 변하게 됩니다.

오늘 다룰 주제는 바로 접지 도체구와 점전하입니다. 기사 시험에서 계산 문제와 공식 고르기로 정말 자주 출제되는 핵심 3요소인 영상전하의 위치, 크기, 그리고 작용하는 힘을 외계어 없는 청정 한글 공식으로 완벽하게 파헤쳐 보겠습니다.

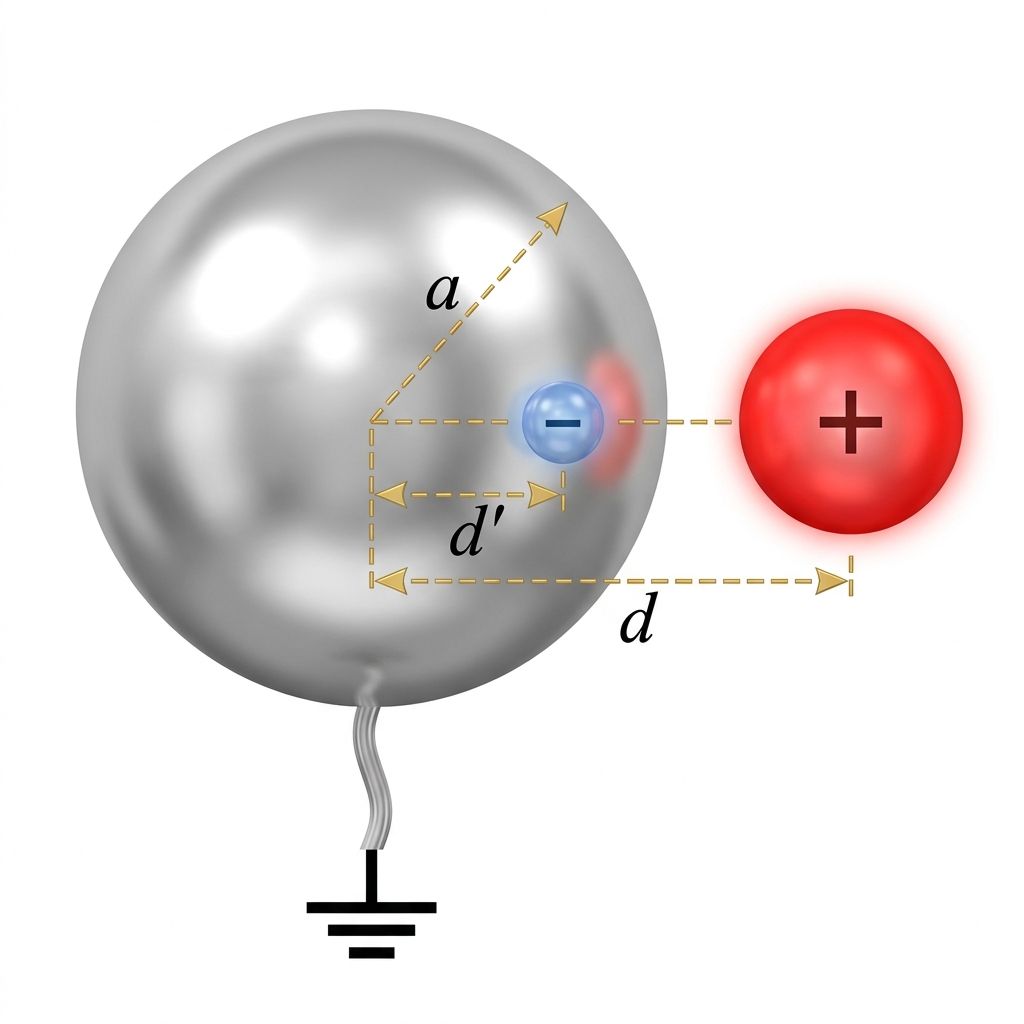

둥근 거울 속 가상 전하의 주소: 영상전하의 위치

지구처럼 둥글고 전기가 잘 통하는 금속 공(접지 도체구)이 하나 있다고 상상해 봅시다. 이 공의 반지름 크기를 알파벳 소문자 에이(a)라고 부르겠습니다. 그리고 이 공의 정중앙 중심점으로부터 저 멀리 디(d)만큼 떨어진 바깥 공간에 플러스 성질을 가진 실제 전하 큐(Q)를 놓아둡니다.

금속 공은 땅과 연결(접지)되어 있기 때문에 항상 영 볼트의 안정한 상태를 유지해야 합니다. 플러스 전하가 다가오면 공 표면에는 마이너스 전하들이 유도되는데, 이 복잡한 분포를 풀기 위해 우리는 공 내부에 가상의 마이너스 전하를 하나 심어두기로 약속합니다. 이것이 바로 공 모양 유전체 환경에서의 영상법입니다.

이때 공 내부에 배치할 가상 영상전하의 위치는 수학적으로 아주 절묘한 자리에 정해집니다. 공의 중심에서부터 가상 전하까지의 새로운 거리(d')를 구하는 규칙은 다음과 같습니다.

한글 공식: 가상 전하의 위치 = (도체구 반지름의 제곱) / (중심에서 실제 전하까지의 거리)

• 해설: 이 공식은 아주 중요한 사실을 말해줍니다. 분모에 있는 실제 전하까지의 거리 디(d)가 공의 반지름 에이(a)보다 훨씬 크기 때문에, 계산 결과는 언제나 반지름 에이(a)보다 작게 나옵니다.
• 결론: 가상의 영상전하는 무조건 금속 공의 내부(안쪽)에 맺히게 된다는 뜻입니다.
• 비유: 볼록 거울 멀리서 손지 Keeping을 하면 거울 속 내 손 모양은 거울 표면 안쪽 공간에 아주 가깝게 맺히는 것과 일치합니다.

축소 복사된 가상 전하의 체급: 영상전하의 크기

평면 거울에서는 거울 속 내 크기가 실제와 똑같았지만, 둥근 공 거울에서는 가상 전하의 크기도 축소 복사되어 크기가 변합니다. 이 부분이 평면 영상법과 구형 영상법을 가르는 결정적인 차이점입니다.

공 표면의 곡률 때문에 힘이 사방으로 분산되므로, 공 내부에 세우는 가상 영상전하의 크기(Q')는 원래 전하량보다 항상 작아지게 됩니다. 그 크기를 결정하는 한글 공식은 아래와 같습니다.

 가상 전하의 크기 = - (도체구 반지름 / 중심에서 실제 전하까지의 거리) * 실제 전하량

• 마이너스 부호: 원래 전하가 플러스이면 가상 전하는 무조건 마이너스가 되어야 정중앙 표면을 영 볼트로 만들 수 있습니다.
• 체급의 변화: 반지름 나누기 거리 값은 항상 1보다 작은 소수가 되므로, 가상 전하의 크기는 원본 전하 큐(Q)를 아주 작게 축소한 형태가 됩니다.
• 역학적 거동: 실제 전하가 공에서 멀어지면 멀어질수록(분모인 d가 커질수록), 가상 전하의 크기는 점점 0에 가깝게 작아지면서 공의 정중앙 중심으로 수렴하게 됩니다. 반대로 실제 전하가 공 표면에 바짝 붙으면 가상 전하도 표면에 붙으면서 크기가 원본과 같아집니다.

두 전하 사이에 작용하는 진짜 힘의 정체

이제 마지막 단계로 실제 전하가 금속 공을 향해 어느 정도의 세기로 끌려가는지, 두 물체 사이에 작용하는 진짜 힘을 구해볼 시간입니다. 우리는 이미 복잡한 금속 공을 지워버리고 공간에 '실제 전하'와 공 안의 '가상 전하' 두 개만 남겨두었습니다.

따라서 두 전하 사이에 작용하는 힘은 우리가 전자기학 제1장에서 귀에 못이 박히도록 배운 쿨롱의 법칙을 그대로 적용하면 됩니다. 다만, 여기서 중학생도 이해할 수 있는 가장 직관적인 주의점 하나가 등장합니다. 바로 두 전하 사이의 순수한 거리를 구하는 일입니다.

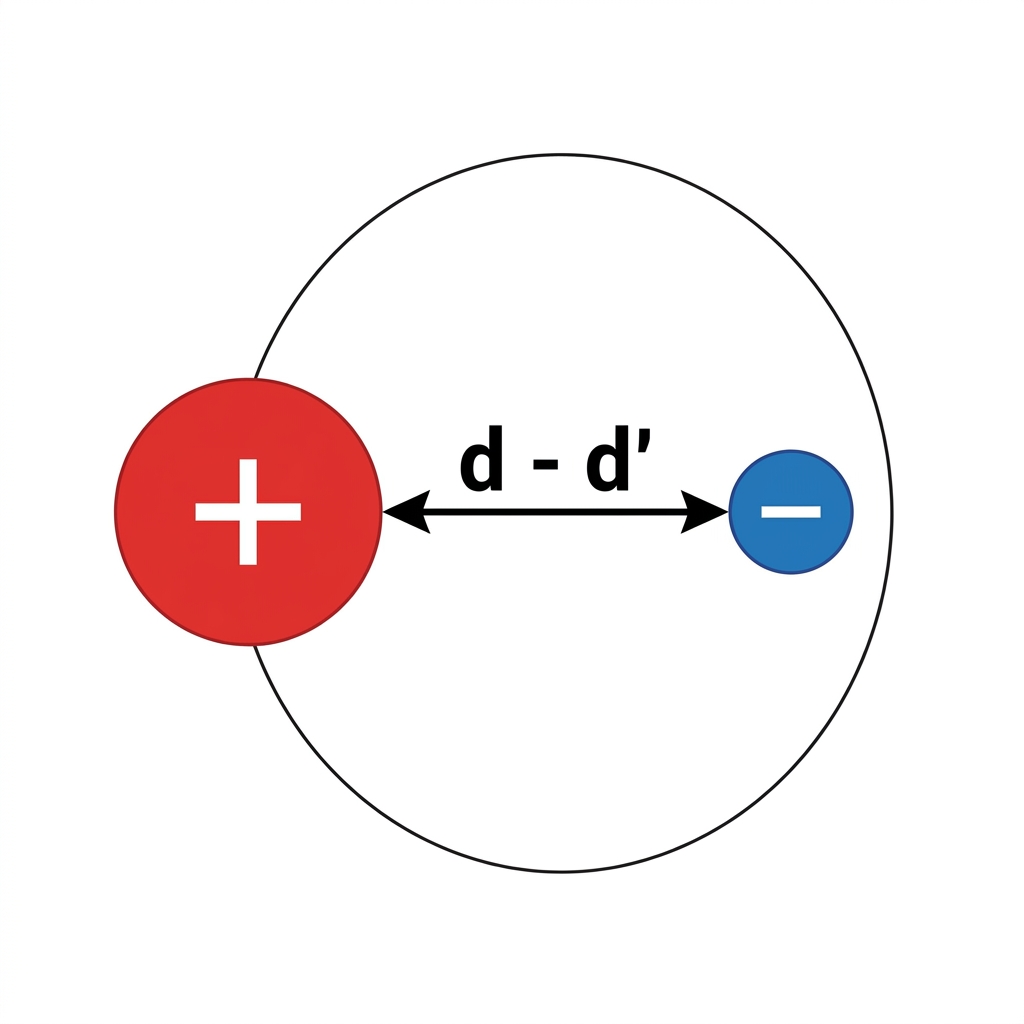

구의 중심에서 실제 전하까지의 거리는 디(d)이고, 구의 중심에서 가상 전하까지의 거리는 우리가 첫 번째 문단에서 구한 디 프라임(d')입니다. 그러므로 두 전하가 서로 마주 보고 있는 순수한 알짜 거리는 전체 거리 디(d)에서 안쪽 거리 디 프라임(d')을 쏙 빼준 **'d - d''** 가 됩니다. 이 거리를 분모에 넣고 제곱해 주면 힘의 공식이 아주 깔끔하게 유도됩니다.

작용하는 힘 = (실제 전하량 * 가상 전하량) / (4 * 파이 * 진공 유전율 * (실제 전하 거리 - 가상 전하 거리)의 제곱)

• 힘의 방향: 하나는 플러스 전하이고 하나는 마이너스 가상 전하이므로, 이 둘은 서로를 미친 듯이 당기는 흡인력(인력)만 작용합니다. 접지 도체구 문제에서 밀어내는 반발력이 정답으로 나오는 경우는 절대 없습니다.
• 수험 전략: 시험 문제에서는 이 공식 자체를 고르거나, 계산을 위해 분모의 거리 자리에 앞서 배운 위치 공식들을 대입하여 최종 정리된 형태를 물어봅니다. 기본 뼈대인 쿨롱 법칙의 형태만 기억하면 정답을 쉽게 골라낼 수 있습니다.

핵심 요약 정리

접지 도체구의 영상법은 얼핏 보면 공식이 복잡하게 꼬여 있어 전자기학의 포기 유발 구간으로 악명이 높습니다. 하지만 오늘 배운 것처럼 볼록 거울 속에 축소되어 맺히는 미니 전하의 이미지를 상상하면 수식의 흐름이 한눈에 지도처럼 펼쳐지게 됩니다.

특히 시험에서는 영상전하의 위치 공식인 반지름 제곱 나누기 거리 공식을 단독으로 묻는 문제가 정말 많이 나오므로 이 부분은 반드시 암기장에 기록해 두셔야 합니다. 수학적 정밀함에 기하학적인 재미가 더해진 단원인 만큼, 원리를 완벽하게 이해한 여러분에게는 이 파트가 점수를 든든하게 챙겨주는 최고의 효자 과목이 될 것입니다.

연습장에 둥근 원을 하나 그려놓고 원 바깥의 큰 전하와 원 안쪽의 작은 전하를 화살표로 연결해 보며 나만의 지식을 완성해 보세요. 오늘도 끈기 있게 이론을 정복해 낸 여러분의 뜨거운 노력이 머지않아 확실한 합격의 열매로 귀결되기를 온 마음으로 응원합니다.

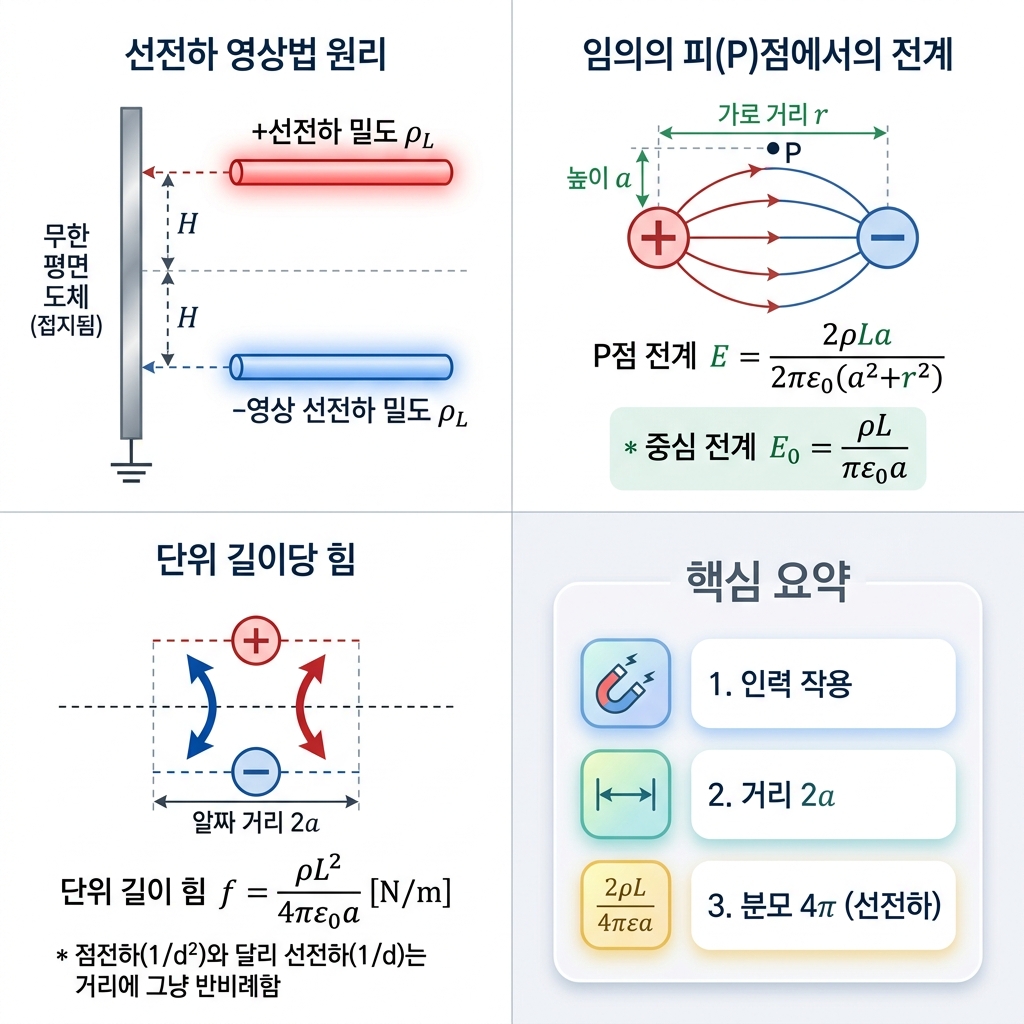

전기기사 시험의 단골 출제 문제인 무한 평면과 선전하 사이의 역학 관계를 가장 쉽게 풀어냅니다. 가상의 거울 원리를 이용해 임의의 지점인 피(P)점에서의 전계의 세기와 선전하가 받는 단위 길이당 힘을 순수 한글 공식으로 완벽하게 정리합니다.

우리는 앞서 거울의 원리를 이용해 무한 평면 도체 앞에 점전하가 있을 때와 둥근 공 모양의 도체구 앞에 점전하가 있을 때의 영상법을 공부했습니다. 점전하는 하나의 점 형태이기 때문에 계산이 비교적 직관적이었습니다.

그렇다면 이번에는 점이 아니라, 끝없이 길게 늘어선 실선 모양의 전하(무한 선전하)를 금속판 앞에 나란히 놓으면 어떻게 될까요? 선전하는 선을 따라 전하들이 빽빽하게 줄을 서 있는 형태이기 때문에, 힘이 퍼져나가는 규칙이 점전하와는 완전히 다르게 움직입니다.

오늘 다룰 주제는 바로 무한 평면과 선전하입니다. 시험에서 공식 고르기와 수치 계산으로 정말 자주 등장하는 핵심 두 가지 요소인 임의의 피(P)점에서의 전계의 세기와 선전하가 받는 단위 길이당 힘을 명쾌한 한글 공식과 비유로 아주 풍성하게 파헤쳐 보겠습니다.

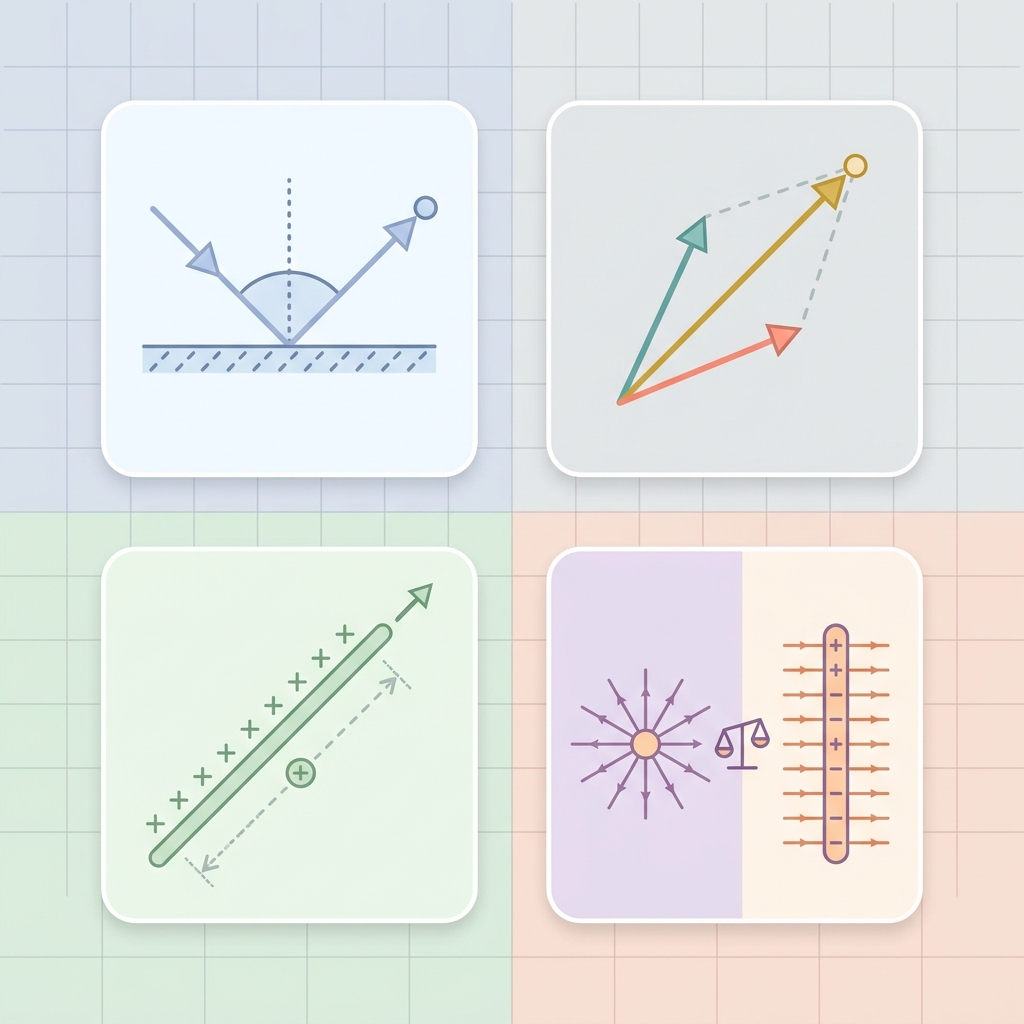

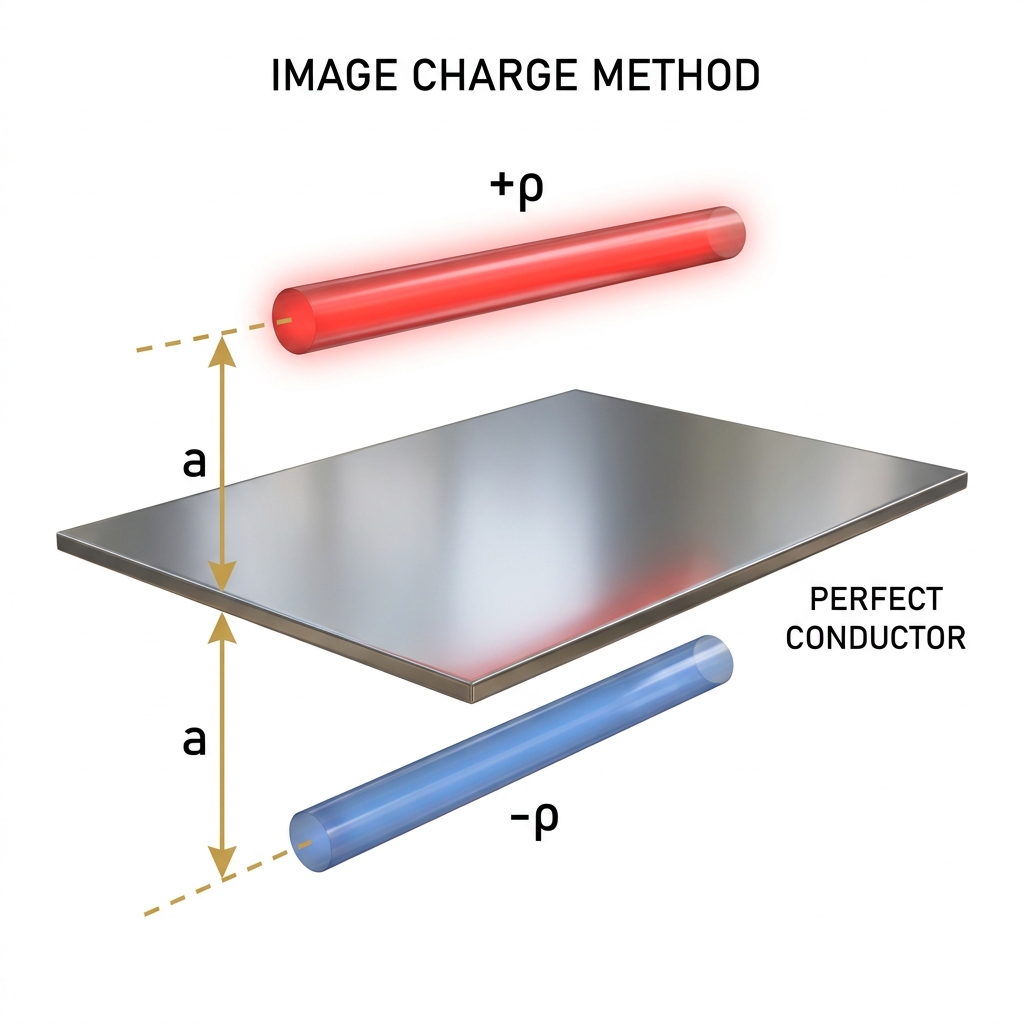

선 모양 거울의 마법: 선전하의 영상법 원리

넓은 금속판(무한 평면 도체)이 바닥에 깔려 있고, 그 위로 에이(a)만큼 떨어진 높이에 플러스 성질을 가진 긴 전선 모양의 선전하가 평행하게 달리고 있다고 상상해 봅시다. 이 선전하는 일 미터당 전하가 얼마나 들어있는지를 나타내는 선전하밀도 값을 가집니다.

플러스 선전하가 다가오면, 금속판 표면에는 이를 반겨주는 마이너스 전하들이 유도되면서 금속판 전체의 전위는 영 볼트 상태로 고정됩니다. 이때도 역시 금속판 표면의 복잡한 전하들을 계산하는 대신 거울의 치트키를 사용합니다.

금속판을 거울 삼아, 반대편 아래쪽으로 똑같은 거리인 에이(a)만큼 떨어진 가상의 공간에 크기는 똑같고 부호만 반대인 마이너스 선전하가 나란히 달리고 있다고 가정하는 것입니다. 이렇게 하면 복잡한 금속판을 지워버리고, 공간에 플러스 선전하와 마이너스 선전하 두 줄만 마주 보고 서 있는 아주 단순한 상태로 문제를 바꿀 수 있습니다.

공간의 길목, 임의의 피(P)점에서의 전계의 세기

가상의 거울 선전하를 설치했으니, 이제 금속판 앞쪽 공간의 임의의 지점인 피(P)점에 걸리는 전계의 세기를 구할 차례입니다. 이 계산의 핵심은 선전하가 만드는 전계의 특징을 기억하는 것입니다.

우리가 제2장에서 배웠듯이, 점전하가 만드는 전계는 거리의 제곱에 반비례하지만, 선전하가 만드는 전계는 사방 구형이 아니라 원통형으로 힘이 퍼지기 때문에 거리의 일제곱(그냥 거리)에 반비례합니다. 따라서 피(P)점에서의 전체 전계는 플러스 선전하가 밀어내는 힘과 거울 속 마이너스 선전하가 당기는 힘을 벡터로 합성하여 구하게 됩니다.

금속판과 평행한 가로 방향의 힘들은 완벽하게 대칭을 이루어 상쇄되어 사라지고, 오직 금속판을 향해 수직으로 내리꽂히는 세로 방향의 힘만 살아남아 합쳐집니다. 이때 피(P)점의 전계의 세기를 구하는 한글 공식은 다음과 같습니다.

 피(P)점의 전계의 세기 = (2 * 선전하밀도 * 실제 높이) / (2 * 파이 * 진공 유전율 * (실제 높이의 제곱 + 가로 거리의 제곱))

• 선전하밀도: 선전하가 일 미터당 가지고 있는 순수한 전하의 양입니다.
• 실제 높이: 금속판에서부터 실제 선전하까지의 수직 거리인 에이(a)입니다.
• 가로 거리: 선전하의 바로 아래 중심 지점에서부터 피(P)점까지 옆으로 비껴 나간 수평 거리입니다.
• 비유: 거대한 두 개의 조명등 파이프라인 사이에서 빛이 뿜어져 나올 때, 정중앙 바닥이 가장 밝고 옆으로 갈수록 어두워지는 광량 분포와 비슷합니다.
• 수험 팁: 피(P)점이 가로로 이동하지 않은 전하의 바로 아래 금속판 표면(가로 거리=0)일 때 분모 분자가 약분되면서 전계의 세기는 **선전하밀도 / (파이 * 진공 유전율 * 높이)** 라는 아주 간결한 공식으로 압축됩니다. 시험에서는 이 특수 조건을 정말 자주 물어봅니다.

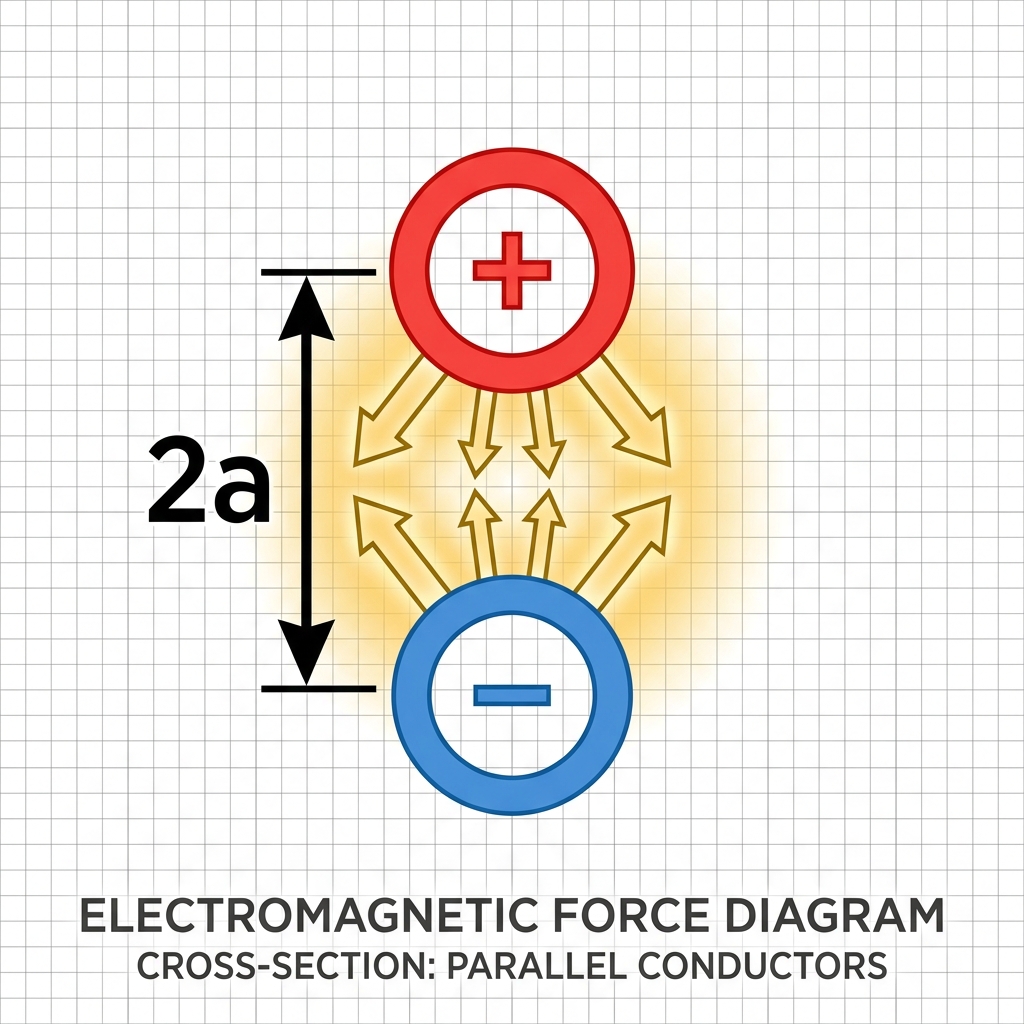

일 미터가 받는 무게감: 선전하의 단위 길이당 힘

마지막으로 공중에 떠 있는 플러스 선전하가 금속판을 향해 얼마나 강하게 끌려 들어가는지, 두 물체 사이에 작용하는 진짜 힘을 계산해 보겠습니다. 선전하는 끝없이 길기 때문에 전체 힘을 구하는 것은 의미가 없고, 전선 **'일 미터(단위 길이)'**당 몇 뉴턴의 힘을 받는지 계산하는 것이 정석입니다.

이때도 금속판을 지우고, 거울 속에 숨겨둔 마이너스 선전하가 실제 플러스 선전하를 통째로 잡아당기는 선전하 사이의 인력을 계산하면 완전히 똑같은 값을 얻을 수 있습니다. 여기서도 점전하 영상법과 마찬가지로 거리의 함정을 주의해야 합니다.

실제 선전하가 금속판에서 높이 에이(a)만큼 떨어져 있다면, 거울 속 영상 선전하 역시 반대편 아래로 에이(a)만큼 들어가 있습니다. 그러므로 두 선전하가 서로 마주 보고 있는 진짜 알짜 거리는 에이(a)의 두 배인 **이 에이(2a)**가 됩니다. 이 거리를 평형 도선 힘 공식의 분모에 대입하여 정리하면 최종 공식이 도출됩니다.

단위 길이당 작용하는 힘 = 선전하밀도의 제곱 / (4 * 파이 * 진공 유전율 * 실제 높이)

• 힘의 종류: 부호가 반대인 두 선 사이의 힘이므로 서로를 향해 맹렬히 끌어당기는 흡인력(인력)이 작용합니다.
• 분모의 비밀: 원래 평행 선전하 사이의 힘 공식 분모에는 숫자 2가 들어가지만, 거리가 두 배(2a)가 되면서 분모의 숫자 2와 곱해져 최종 공식의 분모에는 숫자 **4**가 자리 잡게 됩니다. 점전하의 분모인 16과 확실하게 구분해야 합니다.
• 비유: 두 줄의 빨랫줄에 각각 플러스와 마이너스 정전기를 가득 채웠을 때, 두 줄이 서로를 향해 강하게 휘어지며 달라붙으려는 힘과 같습니다.
• 시험 포인트: 점전하의 힘은 높이의 제곱에 반비례했지만, 선전하의 힘은 공식 분모를 보면 알 수 있듯이 그냥 **높이의 일제곱에 반비례**합니다. 이 차이점을 묻는 말장난 문제가 객관식 보기로 정말 많이 출제됩니다.

제5장 핵심 요약 정리

오늘 정리한 무한 평면과 선전하의 영상법은 전계의 특수해법 단원에서 점전하 문제와 양대 산맥을 이루는 초특급 빈출 주제입니다. 수식의 형태가 점전하 공식과 미묘하게 닮았으면서도 차수가 다르기 때문에, 많은 수험생이 시험장에서 두 공식을 뒤섞어 외우다 오답을 고르곤 합니다.

기억해야 할 핵심 열쇠는 단 하나입니다. 점은 사방(구형)으로 힘이 퍼져서 제곱에 반비례하고, 선은 사방(원통형)으로 힘이 퍼져서 그냥 거리에 반비례한다는 물리적 형태의 차이입니다. 이 기준만 명확히 세워두면 분모에 16이 와야 하는지 4가 와야 하는지 헷갈리지 않고 단번에 정답을 찾아낼 수 있습니다.

수식을 단순히 텍스트로 외우기보다 연습장에 긴 전선 두 줄을 나란히 그려보고 그 사이에 흐르는 팽팽한 당김을 눈으로 확인해 보시길 권장합니다. 원리를 꿰뚫어 본 수험생에게 전자기학은 더 이상 암기 과목이 아니라 명쾌한 정답의 연속이 될 것입니다. 오늘 정리한 풍성한 이론의 조각들이 실전 시험에서 여러분의 점수를 든든하게 받쳐주는 합격의 징검다리가 되기를 진심으로 바랍니다.

전기기사 시험의 난제인 영상법을 가장 쉽게 정복합니다. 무한 평면 도체 앞의 점전하가 만드는 전계와 표면전하 밀도, 그리고 작용하는 힘을 거울의 원리를 통해 직관적으로 설명합니다.

영상법은 도체 평면 앞에 전하가 놓여 있을 때 발생하는 복잡한 전기장 문제를 획기적으로 단순화하는 기법입니다. 도체 판은 전기가 흐르는 '등전위면'이기에 전기력선이 수직으로 꽂히는데, 이 성질을 이용해 평면 뒤쪽에 가상의 전하(영상전하)가 있다고 상상하면 계산이 마법처럼 쉬워집니다.

마치 거울 속에 내 모습이 똑같이 비치는 것처럼, 실제 전하와 크기는 같고 부호만 반대인 영상을 설치해 두면 도체 판 문제를 사라지게 할 수 있습니다. 시험에 꼭 나오는 핵심 3요소인 전계, 표면전하 밀도, 힘을 중심으로 정리합니다.

영상법의 핵심: 거울과 영상전하

무한히 넓은 도체 평면 앞에 전하 +Q가 거리 h만큼 떨어져 있다고 가정해 봅시다. 도체 판은 전위가 0(접지)이므로, 전하 +Q는 도체 판 내부의 자유전자를 끌어당겨 도체 표면에 - 전하를 유도합니다. 이 복잡한 표면 전하 분포를 계산하는 대신, 도체 판 뒤쪽 거리 h만큼 떨어진 곳에 -Q라는 영상전하가 있다고 가정하면 실제 전하 +Q와 합쳐져서 완벽하게 0V가 되는 평면을 시뮬레이션할 수 있습니다. 즉, 도체 판 문제를 '두 전하(+Q와 -Q) 사이의 문제'로 바꾸는 것이 영상법의 본질입니다.

무한 평면과 점전하가 만드는 전계의 세기

이제 영상전하 -Q가 설치되었으니, 도체 앞쪽 공간의 전계는 +Q와 -Q가 함께 만드는 힘의 합이 됩니다. 특정 지점 P에서의 전계는 +Q에 의한 전계와 -Q에 의한 전계를 벡터로 합성하면 됩니다. 이때 평면 쪽으로 힘이 향하도록 방향을 고려하는 것이 핵심입니다.

공식: E = (2 * Q * h) / (4 * 파이 * 유전율 * (h^2 + r^2)^(3/2)) [V/m]

• 해설: 공식이 복잡해 보이지만, 결국 두 점전하가 만드는 전계의 합을 좌표상에서 계산한 것입니다.
• 중요: 전하가 평면의 정중앙에 있을 때 전계가 가장 강하며, 평면과 평행한 방향 성분은 서로 상쇄되어 사라집니다.

도체 표면의 전하 밀도 (전속밀도)

도체 판 표면에 얼마나 많은 전하가 몰려 있는지를 나타내는 것이 표면전하 밀도입니다. 가우스 법칙에 따라 전계의 수직 성분이 곧 전속밀도(D)가 되고, 이 전속밀도가 곧 표면전하 밀도($\sigma$)와 같습니다.

전하 +Q에서 가까운 평면 지점일수록 전하가 많이 몰리고, 멀어질수록 급격히 줄어듭니다. 이를 적분하면 전체 평면에 유도된 전하의 총합은 -Q가 된다는 흥미로운 사실을 알 수 있습니다.

공식: $\sigma = - (Q * h) / (2 * 파이 * (h^2 + r^2)^(3/2)) [C/m^2]

• 의미: 영상전하를 이용해 도체 표면에 유도된 전하의 분포를 구한 것입니다.
• 특징: 전하 +Q 바로 아래 지점(r=0)에서 밀도가 최대가 됩니다.

점전하와 평면 사이에 작용하는 힘

마지막으로 +Q 전하가 도체 평면을 향해 받는 힘을 계산합니다. 앞서 설치한 가상의 영상전하 -Q가 +Q를 당기는 쿨롱의 힘과 정확히 일치합니다. 도체 판은 전하를 당기려고 하므로, 실제로는 두 전하 사이의 거리 $2h$만큼 떨어진 힘을 계산하면 됩니다.

공식: F = Q^2 / (4 * 파이 * 유전율 * (2h)^2) = Q^2 / (16 * 파이 * 유전율 * h^2) [N]

• 주의: 분모의 거리가 전하와 평면 사이 거리 $h$가 아니라 영상전하까지의 거리 $2h$의 제곱이 된다는 점을 꼭 기억하세요!
• 힘의 방향: 평면을 향해 끌어당기는 인력입니다.

제5장 핵심 요약 정리

영상법은 처음엔 낯설지만, 익숙해지면 가장 강력한 문제풀이 도구가 됩니다. 거울 속에 비친 내 모습을 생각하며 '영상전하'를 배치하는 연습만 꾸준히 한다면, 전자기학의 가장 어려운 단원 중 하나를 정복하신 겁니다.

수험생 여러분, 오늘도 수고 많으셨습니다. 공식을 무작정 외우려 하지 말고 도체 판과 영상전하 사이의 거리 $2h$를 상상하며 문제를 풀어보세요. 합격은 바로 여러분 곁에 있습니다.

#전자기학 #영상법 #무한평면도체 #점전하 #영상전하 #표면전하밀도 #정전응력 #전기기사필기 #수험생공부노트 #공학기초

전기기사 자격증 취득을 위한 전자기학 필수 이론입니다. 유전체 파트에서 자주 출제되는 패러데이관의 개념, 전속과의 관계, 매질 독립적인 특징 및 7가지 고유한 성질을 수험생 눈높이에 맞춰 명쾌하게 정리합니다.

전기기사를 공부하는 수험생 여러분들이 유전체 단원에 진입하면 전속밀도와 분극 현상에 이어 또 하나의 생소한 용어를 만나게 됩니다. 바로 패러데이관이라는 개념입니다. 이름만 들으면 실험실에 있는 어떤 유리관이나 기계를 떠올리기 쉽지만, 사실 이는 보이지 않는 전기의 힘의 흐름을 설명하기 위해 도입된 가상의 파이프라인입니다.

전자기학의 위대한 개척자인 패러데이는 공간에 퍼져 있는 전기력선들을 묶어서 하나의 관 형태로 상상하면 복잡한 유전체 내부의 현상들을 놀라울 정도로 쉽게 풀어낼 수 있다는 것을 발견했습니다. 이 이론은 훗날 전속밀도라는 거대한 개념의 모태가 되었으며, 현재까지도 시험에서 정답을 골라내는 핵심 이론으로 출제되고 있습니다.

어려운 수학적 증명이나 깨지는 특수 기호 대신, 누구나 직관적으로 이해할 수 있는 일상적인 비유와 깨끗한 수식을 사용하여 패러데이관의 모든 것을 완벽하게 파헤쳐 보겠습니다. 글의 양을 풍성하게 채워 수험생 여러분이 이 한 편으로 패러데이관을 완전히 마스터할 수 있도록 돕겠습니다.

패러데이관의 정의와 전속의 흐름

패러데이관은 전계가 형성된 공간에서 전기력선들을 다발로 묶어 만든 가상의 관입니다. 가장 쉽게 상상하는 방법은 양전하에서 출발한 물줄기가 음전하로 빨려 들어갈 때, 그 물줄기가 지나가는 경로를 감싸고 있는 투명한 호스를 떠올리는 것입니다. 이 호스의 벽면은 전기력선과 평행하게 이루어져 있으므로, 전기력선이 호스 벽을 뚫고 밖으로 새어 나가지 못하고 오직 호스 내부를 통해서만 흐르게 됩니다.

이 가상의 관은 언제나 플러스 전하가 있는 곳에서 시작하여 마이너스 전하가 있는 곳에서 끝이 납니다. 만약 우리가 플러스 1쿨롱의 단위 전하에서 출발하여 마이너스 1쿨롱의 전하로 들어가는 관을 만들었다면, 이를 단위 패러데이관이라고 부릅니다. 이 관 내부를 흐르는 순수한 전기적 힘의 총량을 우리는 전속이라고 약속하게 됩니다.

결과적으로 패러데이관 하나가 품고 있는 전속의 양은 언제나 1쿨롱으로 고정됩니다. 따라서 공간에 총 Q쿨롱만큼의 알짜배기 전하가 존재한다면, 그곳에서 뿜어져 나오는 패러데이관의 총개수 역시 정확하게 Q개가 됩니다. 전하의 양이 곧 관의 개수가 되는 이 단순하고 명쾌한 규칙은 전자기학의 복잡한 공간 계산을 개수 세기 영역으로 바꾸어주는 아주 편리한 도구입니다.

패러데이관의 핵심 물리적 성질

시험 문제에서 다음 중 패러데이관의 성질로 틀린 것을 고르라는 객관식 문항이 단골로 등장합니다. 수험생 여러분이 확실하게 점수를 챙기기 위해 반드시 숙지해야 할 핵심 성질들을 아주 상세히 정리해 보겠습니다.

첫째, 패러데이관의 양끝에는 반드시 부호가 반대이고 크기가 같은 전하가 존재합니다. 플러스 전하에서 시작했다면 도중에 끊어지지 않고 반드시 동일한 양의 마이너스 전하가 있는 곳까지 도달해야만 하나의 관이 완성됩니다. 도중에 전하가 없는 텅 빈 공간에서 갑자기 관이 생겨나거나 소멸하는 일은 절대로 일어날 수 없습니다.

둘째, 패러데이관의 총개수는 주변 매질의 유전율과 아무런 상관이 없습니다. 공기 중에 전하가 있든, 유리나 기름 같은 유전체 내부에 전하가 있든 상관없이 전하량이 Q라면 관의 개수는 무조건 Q개로 유지됩니다. 이 매질 독립적인 특성이야말로 유전체를 해석할 때 전계 대신 패러데이관(전속)을 주인공으로 삼는 가장 결정적인 이유입니다.

셋째, 패러데이관은 스스로의 길이를 짧게 수축시키려는 성질을 가지고 있습니다. 이는 플러스와 마이너스 전하가 서로를 끌어당기는 인장력으로 나타납니다. 마치 팽팽하게 늘어난 고무줄이 원래 길이로 돌아가려고 하는 물리적 복원력과 흡사합니다.

넷째, 옆에 나란히 달리는 패러데이관들끼리는 서로를 옆으로 밀어내려는 성질이 있습니다. 이를 측압 또는 수직 압력이라고 부르며, 같은 부호의 전기력선들이 서로 겹치거나 교차하지 않고 사방으로 퍼지게 만드는 원동력이 됩니다. 이 두 가지 힘의 균형에 의해 공간상의 전기장 모양이 아름다운 곡선 궤적으로 결정됩니다.

전속밀도와 전계 세기의 수식적 관계

수학적으로 패러데이관을 정밀하게 다루기 위해 우리는 밀도라는 개념을 도입하게 됩니다. 어떤 특정 단면적을 통과하는 패러데이관의 개수가 얼마나 빽빽한지를 나타내는 척도가 바로 패러데이관의 밀도입니다. 앞서 관 하나당 1쿨롱의 전속이 흐른다고 약속했으므로, 단위 면적당 패러데이관의 개수는 우리가 익히 알고 있는 전속밀도(D)와 물리적으로 완벽하게 동일한 값이 됩니다.

관들이 촘촘하게 모여 있을수록 그 지점의 전속밀도가 높다는 뜻이며, 이는 그 자리에 작용하는 전기적인 에너지가 강력하다는 것을 방증합니다. 이 전속밀도 값에 매질의 절대 유전율을 나누어주면, 비로소 우리가 현장에서 측정할 수 있는 실제 힘의 세기인 전계의 세기(E)를 구할 수 있습니다.

패러데이관 수 공식: N = Q (관의 총개수는 전하량과 같다)
관의 밀도 공식: D = Q / S (단위 면적당 관의 개수는 전속밀도와 같다)
전계와의 관계 공식: E = D / (e0 * er) (전계는 유전율에 반비례한다)

• N: 공간에 형성된 패러데이관의 총개수입니다.
• D: 전속밀도이며 단위 면적당 통과하는 관의 개수를 의미합니다.
• e0 * er: 진공유전율과 비유전율의 곱으로 표현되는 매질의 절대 유전율입니다.
• 비유: 소방 호스(패러데이관)의 개수는 일정한데, 호스를 좁은 골목으로 모을수록 물줄기의 밀도(전속밀도)가 엄청나게 빽빽해지는 것과 같습니다.

유전체 내부에서의 패러데이관의 행동 변화

공기 중에 놓여 있던 전하 주변에 갑자기 비유전율이 높은 유리나 세라믹 같은 유전체를 채워 넣으면 패러데이관은 어떻게 행동할까요? 이 질문은 기사 시험에서 수험생들의 변별력을 가르는 단골 심화 질문입니다. 정답을 내기 위한 핵심은 관의 개수 자체는 유전체가 들어와도 절대로 변하지 않는다는 굳건한 사실입니다.

전하량 Q가 그대로이므로 패러데이관의 총개수 N도 일정하고, 동일한 면적을 통과한다면 전속밀도 D 역시 불변으로 유지됩니다. 하지만 유전체가 들어오면 물질 내부의 원자들이 일그러지는 분극 현상이 발생하여 외부의 힘을 방해하는 반대 방향의 전기장을 형성하게 됩니다.

이로 인해 유전율이 높은 물질 내부로 들어갈수록 전계의 세기(E)는 유전율 배율만큼 뚝 떨어져서 약화됩니다. 즉, 패러데이관의 시선에서 보면 유전체 내부를 통과할 때 관의 개수와 밀도는 변하지 않지만, 관 내부를 흐르는 실제 전기적 장의 세기인 전계만 부드럽게 감소하는 현상이 일어납니다. 이 개념의 차이를 정확히 인지하는 것이 유전체 파트의 모든 응용 문제를 관통하는 치트키입니다.

핵심 요약 정리

유전체 단원의 핵심 고개인 패러데이관 이론을 풍성하게 정리해 보았습니다. 처음에는 교과서의 딱딱한 정의 때문에 외계어처럼 느껴졌겠지만, 전하의 양만큼 생겨나는 친절한 전기 호스라고 생각하면 구조가 아주 명쾌하게 다가올 것입니다.

특히 시험에서는 유전율이 바뀔 때 관의 개수가 변하는지 안 변하는지 장난을 치는 오답 보기가 많으므로 오늘 정리해 드린 매질 독립성이라는 단어를 머릿속에 꼭 각인시켜 두시기 바랍니다. 공식의 나열보다 가상의 관이 공간 속에서 수축하고 서로 밀어내는 역학적인 이미지를 상상하는 습관이 실전에서 큰 힘을 발휘합니다.

이 탄탄한 토대 위에 기출문제 풀이를 얹는다면 유전체 파트는 여러분의 확실한 점수 밭이 될 것입니다. 차분하게 내용을 복습하며 보이지 않는 정전계의 뼈대를 완벽하게 여러분의 지식으로 만드시길 바랍니다.

전기기사 수험생을 위한 전자기학 심화 이론입니다. 유전체 내부에서 전속밀도와 포아송의 방정식이 결합하는 원리를 상세히 분석하고, 분극 전하가 수식에 미치는 영향을 외계어 없는 깨끗한 공식으로 정리합니다.

안녕하세요. 어려운 기술 지식을 핵심만 짚어 이해하기 쉽게 기록하는 하루정리소입니다. 지난 시간 유전체의 분할 접속에 이어, 오늘은 유전체 내부에서 전속밀도와 포아송의 방정식이 어떤 관계를 맺고 있는지 깊이 있게 다루어 보겠습니다.

수험생들이 전자기학을 공부할 때 가장 높은 벽으로 느끼는 것이 바로 미분 기호가 사방으로 터지는 방정식 구간입니다. 하지만 이 공식들은 보이지 않는 전하들이 유전체라는 물질 안에서 어떻게 공간을 찌그러뜨리는지 보여주는 지도와 같습니다.

단순한 기호 암기를 넘어 분극 현상이 수식 속에서 어떻게 전속밀도와 포아송 방정식을 연결하는지 완벽하게 파헤쳐 보겠습니다. 기호가 복잡하게 얽히는 구간인 만큼 가장 직관적이고 깨끗한 형태의 수식 표현을 사용하여 내용을 아주 풍성하게 구성했습니다.

전속밀도의 탄생과 자유전하의 개념

우리가 진공 중에서 배운 가우스 법칙은 공간에 존재하는 모든 전하를 대상으로 힘의 선을 계산했습니다. 하지만 유전체라는 물질이 들어오면 상황이 복잡해지는데, 외부 전계에 의해 물질 내부에서 스스로 전하가 분리되는 분극 현상이 일어나기 때문입니다.

이때 우리가 배터리를 통해 직접 공급해 준 전하를 자유전하라고 부르며, 유전체 내부에서 일그러지며 생겨난 전하를 분극전하라고 부릅니다. 수학적으로 이 두 가지 전하를 일일이 추적하여 전계의 세기를 계산하는 것은 현장 실무나 시험에서 엄청난 낭비를 초래합니다.

이러한 복잡함을 해결하기 위해 엔지니어들이 도입한 개념이 바로 매질의 유전율에 영향을 받지 않는 전속밀도(D)입니다. 전속밀도는 유전체 내부에서 일어나는 보이지 않는 분극전하의 저항을 유전율이라는 상수 속에 통째로 흡수해 버리는 성질을 가집니다.

결과적으로 전속밀도의 발산(나블라와 D의 내적)을 구하면, 물질 내부의 복잡한 전하들은 무시하고 오직 우리가 제어할 수 있는 자유전하의 밀도만 결과로 튀어나오게 됩니다. 이 규칙이 유전체 내부에서 가우스 법칙을 적용하는 가장 첫 번째 출발점이자 핵심 패러다임입니다.

기본 관계식: div D = 나블라 · D = 자유전하밀도 (줄여서 p_f)

분극 전하밀도와 총 전하의 역학 관계

포아송의 방정식으로 나아가기 위해서는 전속밀도 위주의 시선에서 벗어나, 공간에 실제로 걸리는 전계(E)의 시선으로 돌아와야 합니다. 전계의 세기는 자유전하와 분극전하를 가리지 않고 공간에 존재하는 모든 전하의 합산 결과에 의해 결정되기 때문입니다.

유전체 내부의 총 전하밀도는 우리가 넣어준 자유전하밀도와 물질 내부에서 유도된 분극전하밀도의 합으로 나타낼 수 있습니다. 여기서 재미있는 사실은 분극의 세기(P)를 발산시키면 그 결과가 마이너스 부호를 가진 분극전하밀도가 된다는 점입니다.

물질 내부에서 플러스와 마이너스가 분리될 때 전하가 밖으로 퍼져나가는 흐름(발산)과 실제 한곳에 뭉치는 전하의 양이 반대로 움직이기 때문입니다. 따라서 전계의 발산을 구하는 진공 중의 가우스 법칙을 유전체에 적용하면 우변의 분자에 총 전하밀도가 올라가게 됩니다.

이 식을 차분하게 정리하면 전속밀도 D가 전계 E와 분극의 세기 P의 조합으로 구성된다는 제4장의 대전제 공식이 수학적으로 완벽하게 증명됩니다. 수험생들은 이 과정에서 전계는 모든 전하를 상대하고, 전속밀도는 오직 자유전하만 상대한다는 명확한 차이점을 기억해야 합니다.

공간 전계 식: div E = 나블라 · E = (자유전하밀도 + 분극전하밀도) / 진공유전율
분극 전하 관계: 분극전하밀도 (줄여서 p_b) = - (나블라 · P)

유전체 내부에서의 포아송 방정식 유도

이제 오늘 내용의 하이라이트인 전위(V)를 기점으로 하는 포아송의 방정식을 유도해 볼 시간입니다. 우리는 제2장에서 전계의 세기가 전위의 기울기에 마이너스를 붙인 것과 같다는 전위의 기울기 공식을 배웠습니다 (E = - 나블라 V).

이 전위의 기울기 식을 앞서 정의한 전속밀도와 자유전하의 관계식에 대입하는 것이 합체의 핵심 비밀입니다. 전속밀도 D를 유전율과 전계의 곱(D = 유전율 * E)으로 바꾼 뒤, 그 전계 자리에 전위의 미분 형태를 집어넣는 과정입니다.

유전체의 성질이 공간 전체에서 균일하다고 가정하면 공간 미분 기호인 나블라 밖으로 유전율 상수를 전개할 수 있습니다. 나블라와 나블라가 연속으로 내적 연산이 되면서 공간을 두 번 미분한다는 의미인 나블라 제곱(라플라시안) 기호가 탄생합니다.

좌변에 남은 마이너스 부호와 유전율 상수를 우변의 자유전하밀도 쪽으로 넘겨주면 유전체 내부에서의 포아송 방정식이 완성됩니다. 진공 중의 공식과 형태가 매우 흡사하지만 분모에 진공유전율 대신 매질의 절대 유전율이 들어간다는 점이 결정적인 차이점입니다.

유전체 포아송 방정식: 나블라제곱 V = - 자유전하밀도 / 절대유전율
분극 반영 형태 식: 나블라제곱 V = - (자유전하밀도 + 분극전하밀도) / 진공유전율

• 나블라제곱 V: 전위의 공간적인 굴곡과 변화율을 나타내는 이계 미분 연산입니다.
• 절대유전율: 진공유전율과 비유전율의 곱으로 표현되는 매질 전체의 유전 특성입니다.
• 물리적 의미: 유전체 내부의 전위 모양은 외부에서 넣어준 자유전하를 매질의 유전율로 나눈 값에 의해 결정됩니다.
• 수험 전략: 문제에서 분모에 어떤 유전율 상수가 와 있는지에 따라 자유전하만 고려한 식인지 분극전하를 포함한 식인지 간파해야 합니다.

매질의 불균일성과 라플라스 방정식으로의 확장

시험 문제에서 한 단계 더 나아가 높은 난이도로 출제되는 함정은 매질의 유전율이 공간에 따라 변하는 불균일 유전체 조건입니다. 유전율이 상수가 아니라 위치에 따라 변하는 함수라면 포아송 방정식을 유도할 때 나블라 기호 밖으로 탈출할 수 없습니다.

이때는 단순히 나블라 제곱 기호를 쓰지 못하고 유전율과 전위의 미분 항을 묶어서 통째로 발산시키는 복잡한 형태로 수식이 유지되어야 합니다. 다행히도 기사 시험에서는 이러한 복잡한 계산보다는 균일 매질이라는 조건을 전제로 출제되는 경우가 대부분입니다.

마지막으로 우리가 분석하려는 유전체 내부에 자유전하가 하나도 존재하지 않는 가상의 절연체 공간을 가정해 봅시다. 자유전하밀도가 0이 되므로 포아송 방정식의 우변은 깨끗하게 숫자 0으로 변신하게 됩니다.

이를 라플라스의 방정식이라고 부르며 유전체 파트의 정전용량을 계산하거나 등전위면의 분포를 해석할 때 가장 강력한 치트키로 사용됩니다. 결국 포아송과 라플라스는 공간에 우리가 직접 제어하는 알짜배기 전하가 사느냐 사지 않느냐에 따른 형제 공식일 뿐입니다.

유전체 라플라스 방정식: 나블라제곱 V = 0 (자유전하가 없는 유전체 공간)

핵심 요약 정리

유전체 내부에서의 전속밀도와 포아송 방정식의 연계는 전자기학 전체 과목에서 수학적 논리력이 가장 폭발하는 구간입니다. 단순히 눈으로 공식을 훑어보는 것에 그치지 말고 종이 위에 가우스 법칙부터 포아송까지 화살표를 그리며 직접 유도해 보세요.

전속밀도가 왜 분극을 품고 다니는지, 그리고 전위의 이계 미분 분모에 왜 절대 유전율이 와야 하는지 이해한다면 미분 기호가 더 이상 두렵지 않을 것입니다. 오늘 정리해 드린 두 가지 형태의 포아송 공식을 서로 비교해가며 암기하는 것이 실전 시험장에서 함정 문제를 풀어내는 최고의 무기입니다.

기초 이론부터 복잡한 공간 방정식까지 끈기 있게 따라온 실력은 다가오는 시험에서 고득점이라는 확실한 열매로 돌아올 것입니다. 연습장에 수식의 흐름을 다시 한번 차분하게 정리하며 보이지 않는 힘의 공간 지도를 완벽하게 여러분의 것으로 만드시길 바랍니다.

전기기사 시험에서 높은 난이도로 출제되는 유전체 분할 접속 문제를 완벽하게 해부합니다. 유전체를 가로 또는 세로로 나누어 넣었을 때 직렬과 병렬 회로로 변환되는 원리를 수험생 눈높이에서 풍성하게 정리합니다.

전자기학 제2장에서 콘덴서 자체를 한 줄로 잇거나 나란히 잇는 접속 방법을 배웠습니다. 제4장 유전체 파트에서는 하나의 콘덴서 내부에 서로 다른 유전체를 채워 넣는 독특한 형태의 연결을 다루게 됩니다.

수험생들이 시험지에서 가장 자주 마주치는 그림 중 하나가 바로 판 사이에 유전체가 반씩 쪼개져 들어있는 모습입니다. 이 구조는 겉보기에는 복잡해 보이지만, 분할된 방향에 따라 직렬 또는 병렬 콘덴서 회로로 완벽하게 변환할 수 있습니다.

어떤 방향으로 잘랐을 때 어떤 공식이 유도되는지, 그리고 실전 시험에서 함정으로 출제되는 변수들은 무엇인지 상세히 알아보겠습니다. 기호가 복잡하게 얽히는 구간인 만큼, 가장 깨끗하고 직관적인 수식 표현을 사용하여 내용을 풍성하게 구성했습니다.

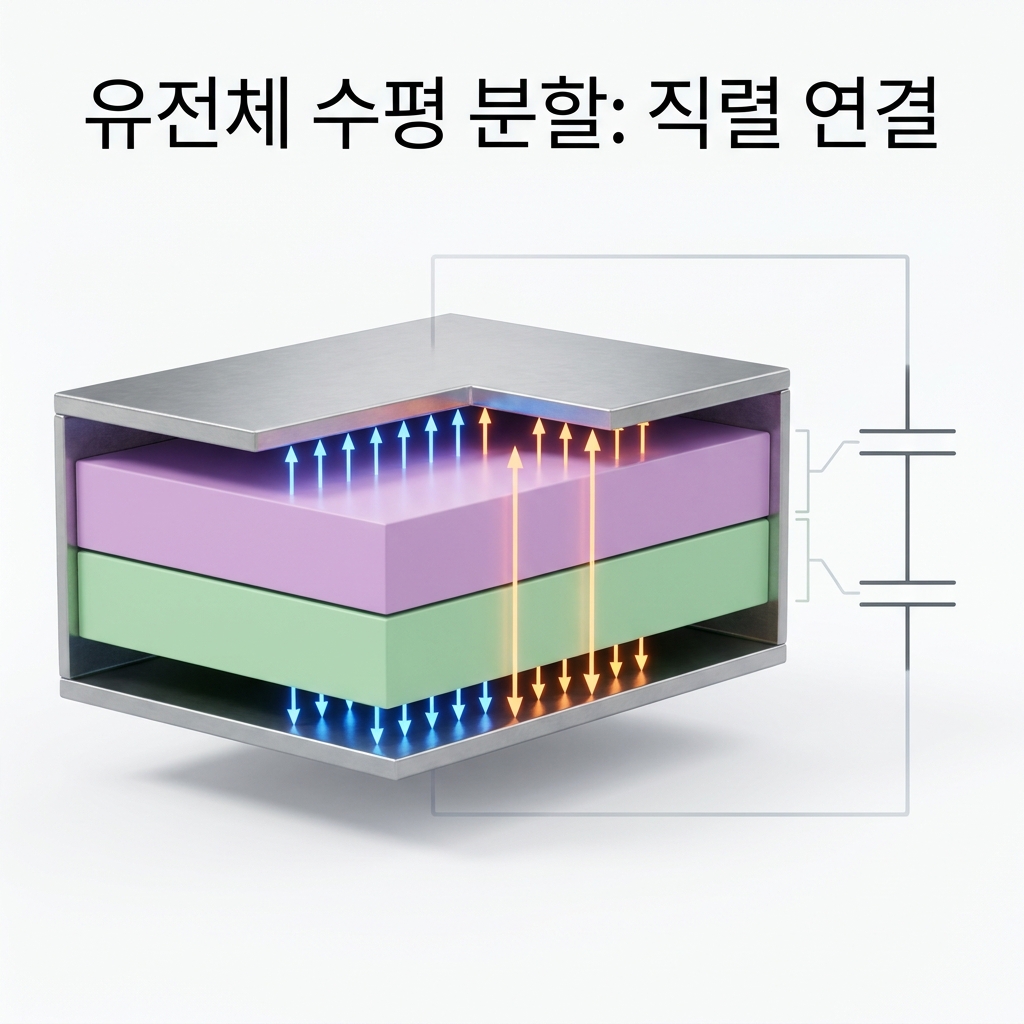

유전체 수평 분할과 직렬 연결의 원리

콘덴서의 두 전극판과 나란한 방향, 즉 가로 방향으로 유전체를 경계 지어 쌓아 올린 구조를 수평 분할이라고 부릅니다. 이 구조는 전기장이 두 유전체의 경계면을 수직으로 통과하는 형태를 취하게 됩니다.

이 형태는 위쪽 유전체를 가진 콘덴서 하나와 아래쪽 유전체를 가진 콘덴서 하나가 위아래로 길게 이어진 직렬 연결로 해석합니다. 전극판의 전체 면적(S)은 그대로 유지되지만, 두 유전체가 차지하는 각각의 두께(d1, d2)로 거리가 나누어지는 것이 특징입니다.

직렬 연결이기 때문에 앞서 배웠던 전속밀도의 법선 성분이 같다는 경계 조건이 그대로 적용됩니다. 즉, 두 유전체 내부를 통과하는 전속밀도(D)는 매질의 종류와 상관없이 완벽하게 동일한 상태를 유지합니다.

개별 콘덴서 두 개의 역수를 더해 합성 정전용량을 구하는 정석적인 과정을 거치면, 분모와 분모의 곱이 얽히는 최종 공식이 도출됩니다. 실전 계산 문제에서는 비유전율 상수를 대입해야 하므로, 공식의 뼈대를 정확하게 눈에 익혀두는 것이 무엇보다 중요합니다.

공식: C = (e1 * e2 * S) / (e2 * d1 + e1 * d2) [F]

• e1, e2: 각각의 공간을 채우고 있는 유전체들의 절대 유전율입니다.
• d1, d2: 각 유전체 층이 차지하는 수직 두께를 의미합니다.
• 비유: 하나의 샌드위치 빵 사이에 두 가지 종류의 치즈를 겹쳐 쌓아 올린 모습을 상상하면 이해하기 쉽습니다.
• 수험 포인트: 만약 두 유전체의 두께가 정확히 절반으로 같다면(d1 = d2 = d/2), 공식은 C = (2 * e1 * e2 * S) / (d * (e1 + e2)) 형태로 깔끔하게 압축됩니다.

유전체 수직 분할과 병렬 연결의 원리

이번에는 전극판과 수직인 방향, 즉 세로 방향으로 유전체를 쪼개서 좌우 또는 전후로 나란히 배치한 구조를 살펴보겠습니다. 이 구조는 전기장의 방향이 유전체 경계면과 완전히 평행하게 지나가는 형태가 됩니다.

이 형태는 왼쪽 유전체 콘덴서와 오른쪽 유전체 콘덴서가 서로 어깨를 나란히 하고 서 있는 병렬 연결로 변환하여 해석합니다. 두 판 사이의 전체 거리(d)는 변함없이 고정되지만, 각 유전체가 나누어 가지는 전극판의 면적(S1, S2)에 의해 그릇의 크기가 결정됩니다.

병렬 연결의 가장 큰 무기는 바로 모든 구간의 전압, 즉 전계의 세기(E)가 동일하다는 경계면 조건입니다. 두 유전체가 마주 보고 있는 전위차가 같기 때문에 내부 전계는 매질에 상관없이 균일하게 형성됩니다.

합성 정전용량은 개별 용량을 단순히 더해주면 끝나기 때문에 직렬 구조에 비해 공식 유도와 계산이 훨씬 간단합니다. 유전율과 면적의 곱들을 더한 뒤 전체 거릿값으로 나누어주는 직관적인 선형 형태를 보입니다.

공식: C = (e1 * S1 + e2 * S2) / d [F]

• S1, S2: 각 유전체가 차지하고 있는 전극판의 단면적입니다.
• d: 변하지 않는 전극판 사이의 전체 간격입니다.
• 비유: 하나의 커다란 방방이 공간을 세로 칸막이로 나누어 두 개의 독립된 방으로 만든 구조와 같습니다.
• 수험 포인트: 만약 두 유전체가 차지하는 면적이 정확히 절반으로 일치한다면(S1 = S2 = S/2), 전체 합성 용량은 단순히 두 유전율의 평균값에 기본 그릇 크기를 곱한 것과 같아집니다.

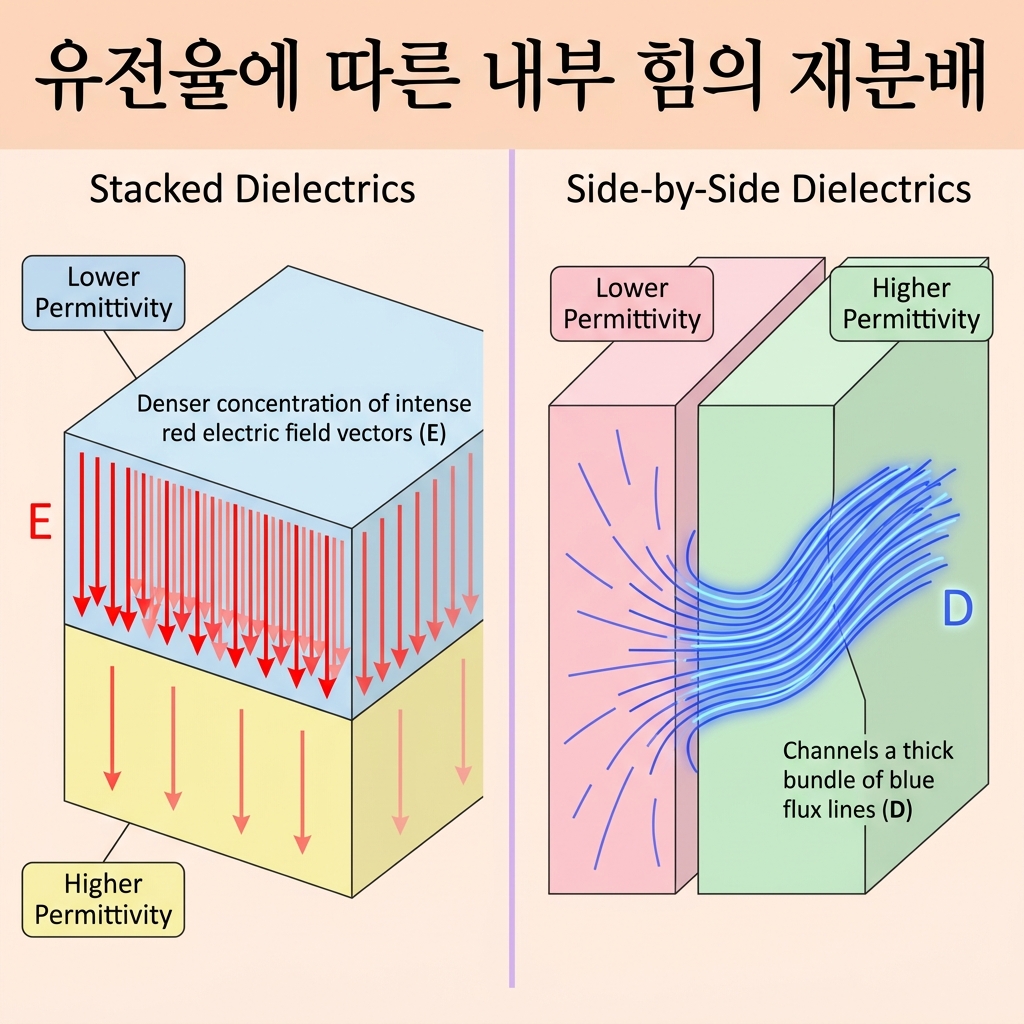

유전체 접속 상태에 따른 내부 힘의 분포 변화

단순히 합성 정전용량을 구하는 것을 넘어, 각 유전체 내부에 걸리는 전계와 전속밀도의 분포를 비교하는 문제가 고난도 유형으로 출제됩니다. 이 문제를 풀 때는 앞서 언급한 직렬과 병렬의 경계면 절대 법칙을 머릿속에 띄워야 합니다.

수평 분할(직렬) 상태에서는 두 매질의 전속밀도 D가 동일하므로, 전계의 세기 E는 유전율에 완벽하게 반비례하여 배분됩니다. 즉, 유전율이 작은 물질 내부에 훨씬 더 강한 전계의 스트레스가 걸리게 되며, 이는 절연 파괴 문제를 다룰 때 매우 중요한 단서가 됩니다.

반대로 수직 분할(병렬) 상태에서는 두 매질의 전계 세기 E가 동일하므로, 전속밀도 D는 유전율에 정비례하여 분포하게 됩니다. 유전율이 높은 물질 쪽으로 더 많은 전속선 다발이 빽빽하게 집중되어 흐른다는 의미입니다.

공간에 축적되는 정전 에너지 역시 이 조건들에 동기화되어 변화합니다. 어떤 성분이 고정되어 있느냐에 따라 유전율이 큰 매질에 에너지가 더 많이 쌓일 수도 있고, 반대로 작은 매질에 더 많이 쌓일 수도 있으므로 공식의 선택에 주의를 기울여야 합니다.

핵심 요약 정리

유전체의 분할 접속 문제는 복잡한 기호들의 나열처럼 보이지만, 가로와 세로라는 방향의 기준만 세우면 아주 명쾌한 회로 문제로 탈바꿈합니다. 시험장에서 마주하는 복잡한 기출 기호에 눈이 흐려지지 않도록 연습장에 직접 콘덴서를 반으로 쪼개어 그리는 연습을 해보세요.

수평으로 쌓인 치즈는 직렬이고, 세로로 쪼개진 방은 병렬이라는 이미지를 확실하게 각인시켜 두어야 실전에서 실수를 방지할 수 있습니다. 오늘 정리한 합성 용량 공식과 내부 힘의 대소 관계 규칙들은 정전계와 유전체 전체 과목을 마스터하는 강력한 디딤돌이 될 것입니다.

공식 유도의 흐름을 스스로 손으로 따라가며 완벽하게 내 것으로 만드는 시간을 가져보시길 권장합니다. 기본 원리를 명확하게 꿴 지식은 형태가 아무리 복잡하게 변형되어 출제되더라도 흔들림 없이 정답을 찾아내는 나침반이 됩니다.

#전자기학 #유전체접속 #콘덴서직렬연결 #콘덴서병렬연결 #합성정전용량 #수평분할유전체 #수직분할유전체 #전속밀도연속 #전계일정 #전기기사필기요약

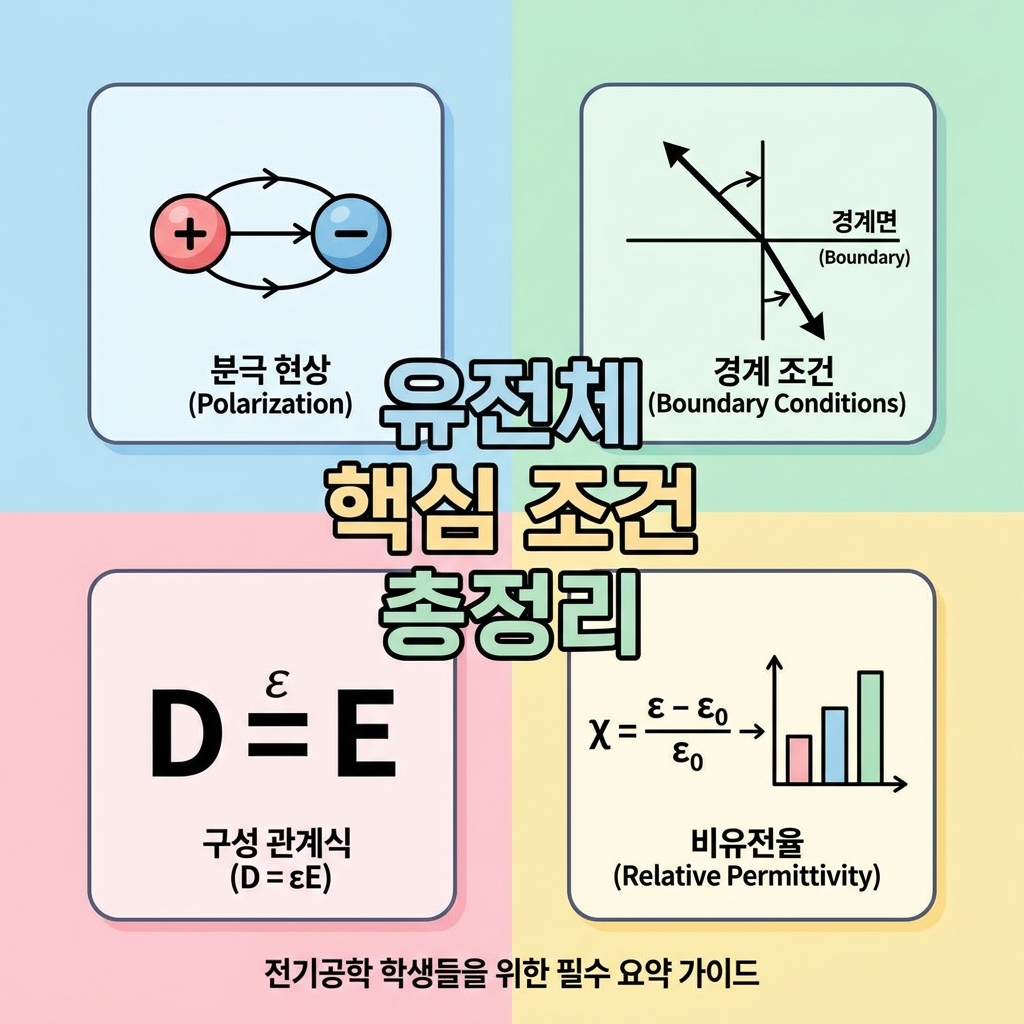

전기기사 시험에서 출제 비중이 매우 높은 유전체의 핵심 이론을 완벽하게 정리합니다. 분극의 세기 공식의 도출 원리부터 시험에 무조건 나오는 경계면 조건, 굴절의 법칙까지 수험생 눈높이에서 풍성하게 해설합니다.

정전계의 기초를 넘어 이제는 전기장이 물질을 만났을 때 일어나는 변화를 공부할 차례입니다. 유전체는 전기를 통하지 않는 절연체이지만 전기장 속에서 독특한 전기적 분극 현상을 일으킵니다.

이 현상은 전기기사 시험에서 매년 빠지지 않고 출제되는 핵심 중의 핵심 단원입니다. 특히 분극의 세기와 경계면 조건은 수험생들이 공식을 혼동하기 가장 쉬운 구간이기도 합니다.

복잡한 적분이나 깨지는 기호 없이 정석적인 수식과 명쾌한 일상적 비유를 통해 내용을 구성했습니다. 이번 포스팅을 통해 유전체의 뼈대를 완벽하게 잡고 실전 문제 해결 능력을 키워보시기 바랍니다.

분극의 세기와 유전체의 성질

유전체 내부의 원자들은 평소에는 플러스와 마이너스가 균형을 이루며 얌전하게 존재하고 있습니다. 하지만 외부에 강력한 전기장을 걸어주면 플러스 전하와 마이너스 전하가 서로 반대 방향으로 미세하게 일그러집니다.

이렇게 분자나 원자가 한쪽으로 치우쳐 정렬하는 현상을 우리는 전기 분극이라고 부릅니다. 이 분극이 얼마나 강력하게 일어났는지를 단위 부피당 크기로 수치화한 것이 바로 분극의 세기입니다.

분극의 세기는 전계의 세기가 강할수록, 그리고 물질의 비유전율이 높을수록 비례해서 커지게 됩니다. 시험장에서는 조건에 따라 다르게 변형되는 세 가지 형태의 공식을 정확하게 골라 쓰는 것이 핵심입니다.

전속밀도와 유전율의 관계를 활용하여 유도되는 이 공식들은 계산 문제로 매우 자주 출제됩니다. 외계어 같은 복잡한 기호 대신 가장 직관적이고 깔끔한 형태의 수식으로 정리하여 기억해야 합니다.

공식: 분극의 세기 P = 진공유전율 * (비유전율 - 1) * 전계 E
공식: 분극의 세기 P = 전속밀도 D * (1 - 1 / 비유전율)
공식: 분극의 세기 P = 분극율 * 전계 E

• 분극의 세기 P: 유전체 내부에서 전하가 분리된 정도를 나타내는 벡터량입니다.
• 비유전율: 진공에 비해 전기가 얼마나 더 잘 분극되는지 나타내는 물질 고유의 배율입니다.
• 분극율: 진공유전율과 비유전율 마이너스 일 성분을 통째로 묶어서 표현한 상수입니다.
• 비유: 고무줄을 양쪽에서 잡아당길 때 고무줄의 탄성(유전율)과 힘(전계)에 따라 늘어나는 형태와 같습니다.

경계면 조건의 두 가지 절대 법칙

유전율이 서로 다른 두 유전체가 맞닿아 있는 상황에서 전기장이 그 경계면을 통과할 때의 규칙입니다. 전기장의 성분은 경계면에 평행한 접선 성분과 경계면에 수직인 법선 성분으로 나누어 분석합니다.

첫 번째 법칙은 전계의 접선 성분은 양쪽 유전체에서 서로 완벽하게 같다는 점입니다. 경계면과 나란하게 흐르는 전기장의 힘은 매질이 바뀌어도 꺾이거나 끊어지지 않고 그대로 이어집니다.

두 번째 법칙은 전속밀도의 법선 성분이 양쪽 유전체에서 서로 동일하다는 점입니다. 경계면을 뚫고 지나가는 수직 방향의 전속선 다발은 경계면에 자유전하가 없다면 연속적으로 유지됩니다.

이 두 가지 성질은 유전체 경계면 문제를 푸는 모든 유도 과정과 공식의 출발점입니다. 어떤 성분이 수직이고 어떤 성분이 평행한지 매번 반대로 외워 틀리는 수험생이 많으니 명확히 각인해야 합니다.

접선 조건: 전계의 접선 성분은 같다 (E1 * sinθ1 = E2 * sinθ2)
법선 조건: 전속밀도의 법선 성분은 같다 (D1 * cosθ1 = D2 * cosθ2)

전계가 경계면에 수직하거나 평행한 특수 경우

전기장이 경계면에 완전히 수직으로 입사하거나 완전히 평행하게 지나가는 특수한 조건입니다. 이 유형은 복잡한 각도 계산이 사라지기 때문에 실전에서 보기를 고르는 문제로 단골 출제됩니다.

먼저 전계가 경계면에 수직으로 입사하는 경우 입사각과 굴절각은 모두 0도가 됩니다. 이때는 법선 성분만 존재하므로 전속밀도 법칙에 의해 두 매질의 전속밀도는 동일합니다 (D1 = D2).

반대로 전계가 경계면에 평행하게 진행하는 경우 입사각과 굴절각은 모두 90도가 됩니다. 이때는 접선 성분만 남게 되므로 전계 법칙에 의해 두 매질의 전계 세기가 완벽히 같습니다 (E1 = E2).

• 수직 입사 시: 전속밀도는 불변(D1=D2)이지만 전계의 세기는 유전율에 반비례하여 변합니다.
• 평행 진행 시: 전계의 세기는 불변(E1=E2)이지만 전속밀도는 유전율에 정비례하여 달라집니다.
• 수험 전략: 수직일 때는 디가 같고 평행일 때는 이가 같다는 앞 글자 암기법을 활용하면 좋습니다.

굴절의 법칙과 유전율 크기에 따른 대소 관계

전기장이 두 유전체의 경계면을 비스듬하게 통과할 때 빛처럼 꺾이는 현상을 굴절의 법칙이라고 합니다. 앞서 배운 접선 조건과 법선 조건의 식을 서로 나누어주면 탄젠트 함수로 이루어진 공식이 유도됩니다.

이 공식은 각 매질의 유전율 비율이 각 매질에서의 각도 탄젠트 값의 비율과 정확히 일치함을 보여줍니다. 시험에서는 계산 문제보다 유전율의 대소 관계에 따른 각도와 힘의 변화를 묻는 문제가 더 많이 나옵니다.

굴절 공식: tanθ1 / tanθ2 = 유전율1 / 유전율2

만약 1번 매질의 유전율이 2번 매질의 유전율보다 큰 상황을 가정해 보겠습니다. 유전율의 크기와 각도의 탄젠트 값은 서로 정비례하므로 각도 역시 1번 매질의 각도가 더 크게 결정됩니다.

전속밀도 역시 유전율의 흐름을 그대로 따라가기 때문에 1번 매질에서의 전속밀도가 더 큽니다. 하지만 전계의 세기는 유전율과 반대로 움직이는 성질이 있어 1번 매질에서의 전계가 더 작아지게 됩니다.

이 네 가지 요소의 대소 관계를 꼬아서 출제하는 보기는 수험생들이 가장 많이 걸려드는 함정 카드입니다. 유전율, 각도, 전속밀도는 같은 방향으로 움직이고 전계만 홀로 반대로 움직인다는 규칙을 외워야 합니다.

• 유전율 조건: 유전율1이 유전율2보다 클 때를 기준으로 모든 대소 관계가 시작됩니다.
• 일치하는 성분: 각도와 전속밀도는 유전율과 방향이 같습니다 (세타1 > 세타2, D1 > D2).
• 반대로 움직이는 성분: 전계의 세기는 유전율과 방향이 정반대입니다 (E1 < E2).

핵심 요약 정리

유전체 파트의 분극 이론과 경계면 조건은 전자기학 과목의 고득점을 결정짓는 매우 중요한 고개입니다. 수식의 형태가 복잡해 보이지만 힘의 평행 성분과 수직 성분이 유지하려는 자연의 균형을 규칙으로 만든 것뿐입니다.

단순한 기호 암기를 넘어 어떤 성분이 불변하고 어떤 성분이 유전율에 따라 변하는지 물리적 이미지를 그려보세요. 오늘 정리한 대소 관계 규칙과 특수 입사 조건들만 확실히 챙겨도 실전 문제의 절반 이상은 눈으로 풀 수 있습니다.

지식의 토대를 튼튼히 다져 다가오는 시험에서 실수 없이 정답을 골라내는 강력한 무기로 삼으시길 바랍니다. 차분하게 수식을 정리하고 원리를 이해하는 시간들이 쌓여 수험생 여러분을 합격의 길로 빠르게 안내할 것입니다.

#전자기학 #유전체이론 #분극의세기 #분극도공식 #경계면조건 #전속밀도법선 #전계접선 #굴절의법칙 #전기기사필기 #수험생요약노트

전기기사 시험의 필수 출제 항목인 콘덴서 축적 에너지(정전 에너지)의 근본 원리를 완벽하게 해부합니다. 공식의 유도 과정부터 세 가지 변형 공식의 활용법, 공간 에너지 밀도, 그리고 배터리 연결 여부에 따른 실전 응용까지 가장 풍성하고 쉬운 해설로 정리합니다.

전자기학을 공부하면서 전계의 세기, 전위, 정전용량이라는 개념들을 차례로 만나왔습니다. 이 모든 개념이 최종적으로 향하는 목적지가 바로 오늘 다룰 에너지라는 개념입니다. 전하를 모으고 전압을 걸어주는 모든 행위는 결국 공간에 전기적인 에너지를 모으기 위한 준비 과정이기 때문입니다.

콘덴서가 전기를 저장하는 그릇이라면, 그 그릇에 담긴 전기가 실제로 할 수 있는 일의 총량이 바로 정전 에너지입니다. 시험에서는 단순히 공식을 암기해서 푸는 문제도 나오지만, 변수를 복잡하게 뒤틀어 에너지가 커지는지 작아지는지 묻는 고난도 문제가 수험생들을 괴롭힙니다.

수식의 겉모습만 보면 복잡해 보이지만, 일상적인 비유를 통해 근본 원리부터 차근차근 접근하면 중학생도 직관적으로 이해할 수 있습니다. 이번 포스팅에서는 콘덴서 축적 에너지의 모든 것을 아주 깊이 있고 풍성하게 파헤쳐 보겠습니다.

정전 에너지의 근본 개념과 스프링 비유

콘덴서에 에너지가 쌓이는 과정은 완전히 비어 있는 방에 사람들을 한 명씩 밀어 넣는 과정과 비슷합니다. 처음 텅 빈 콘덴서에 첫 번째 전하를 보낼 때는 아무런 방해가 없기 때문에 아주 쉽게 들어갑니다. 이때는 콘덴서 내부의 전압이 0V이기 때문에 일을 할 필요가 없습니다.

하지만 두 번째 전하를 넣을 때부터 상황이 달라집니다. 이미 방을 차지하고 있는 첫 번째 전하가 같은 부호의 힘으로 새로 들어오는 전하를 밀어내기 때문입니다. 전하가 쌓이면 쌓일수록 콘덴서의 전압(판 사이의 전위차)은 점점 높아지고, 다음 전하를 밀어 넣기 위해 외부에서 가해야 하는 힘도 점점 더 커지게 됩니다.

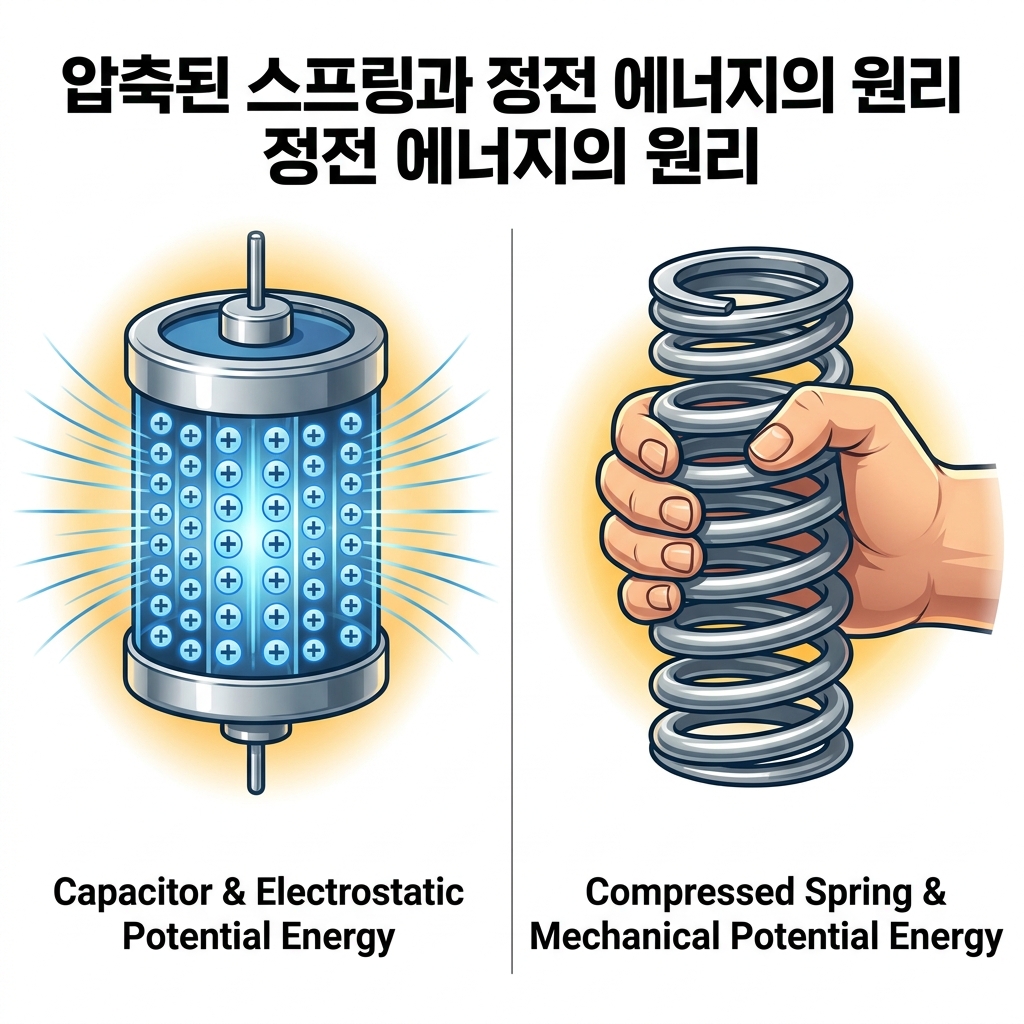

이것은 마치 단단한 용스프링을 손으로 압축하는 것과 완벽하게 똑같은 원리입니다. 스프링을 처음에 살짝 누를 때는 힘이 거의 들지 않지만, 스프링이 수축할수록 밀어내는 반발력이 강해져서 나중에는 엄청나게 큰 힘을 주어야만 겨우 더 누를 수 있습니다. 이렇게 전하들의 강력한 반발력을 거슬러 가며 외부에서 꾹꾹 눌러 담아준 노력의 총합이 바로 콘덴서 내부에 잠재적인 에너지 형태로 저장되는 것입니다.

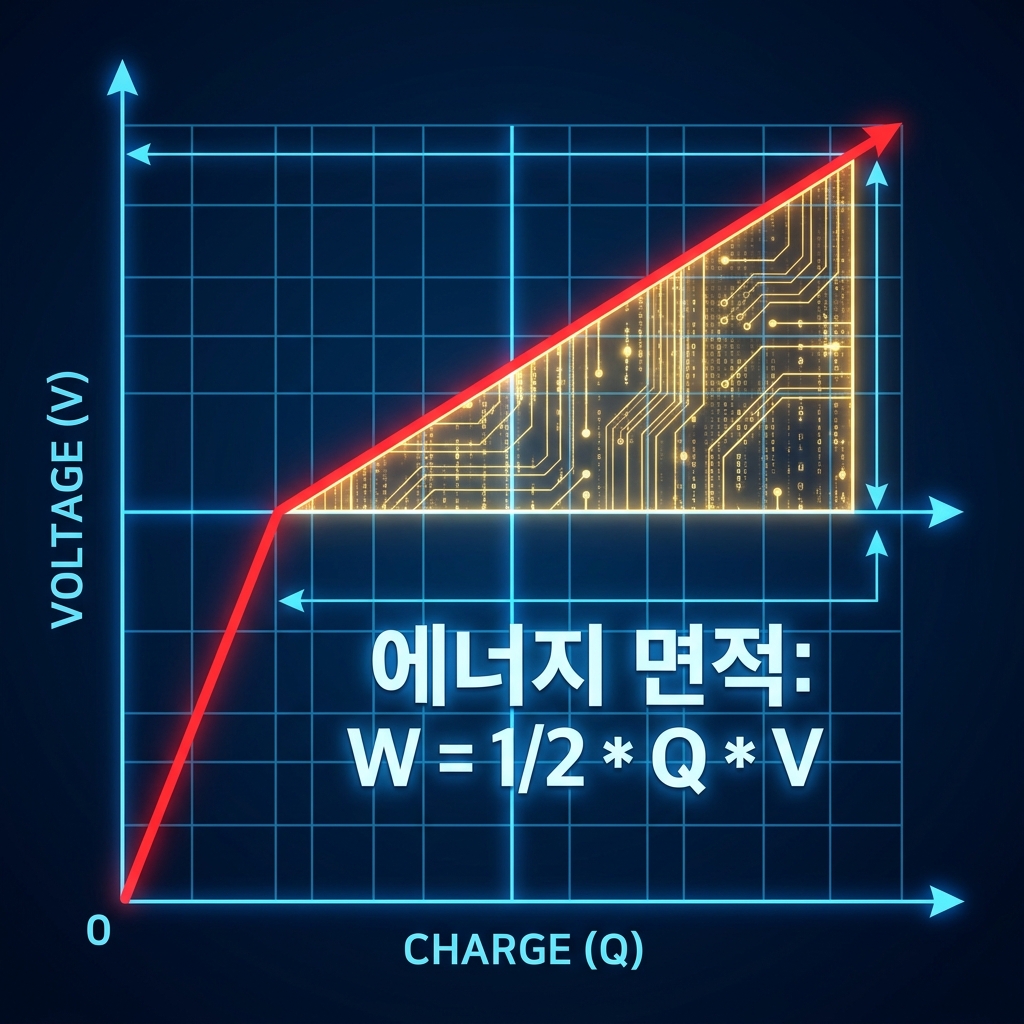

따라서 콘덴서에 저장된 에너지는 처음 전압이 0일 때부터 최종 전압에 도달할 때까지 매 순간 가해진 일들을 전부 합산한 결과물입니다. 이 수학적인 누적 과정을 그래프로 그리면 가로축이 전하량이고 세로축이 전압인 삼각형 모양이 만들어지며, 이 삼각형의 면적이 우리가 찾는 총 에너지의 양이 됩니다.

삼각형 면적으로 이해하는 축적 에너지 공식

보통 에너지는 전하량과 전압의 곱으로 생각하기 쉽습니다. 하지만 콘덴서의 경우에는 전하가 쌓임에 따라 전압이 0V부터 최종 전압

V까지 아랫변을 따라 직선으로 곧게 상승하는 형태를 보입니다. 처음부터 끝까지 일정하게 높은 전압이 유지된 것이 아니라 평균적으로 최종 전압의 딱 절반만큼의 힘만 작용했다고 볼 수 있습니다.

그렇기 때문에 공식의 맨 앞에 분수 2분의 1이 반드시 붙게 되는 것입니다. 가로가 전하량 Q이고 세로가 전압 V인 직각삼각형의 넓이를 구한다고 상상하면 공식을 절대 잊어버릴 일이 없습니다. 기본적인 정전용량 관계식인 Q = C * V 를 이 기본 식에 대입하면, 시험 조건에 맞춰 골라 쓸 수 있는 세 가지 변형 공식이 탄탄하게 완성됩니다.

기본 공식: W = 1/2 * Q * V [J]
변형 공식 1: W = 1/2 * C * V^2 [J]
변형 공식 2: W = 1/2 * (Q^2 / C) [J]

• W: 콘덴서에 축적된 전체 정전 에너지 (단위: 줄, J)
• Q: 콘덴서 금속판에 모인 총 전하의 양 (단위: 쿨롱, C)
• V: 두 금속판 사이에 걸린 최종 전압 (단위: 볼트, V)
• C: 전기를 담는 그릇의 고유한 크기인 정전용량 (단위: 패럿, F)

세 가지 에너지 공식의 실전 활용법 (직렬과 병렬)

공식이 세 개나 존재하다 보니 문제를 풀 때 도대체 어떤 공식을 적용해야 할지 갈팡질팡하는 경우가 많습니다. 선택의 기준은 회로의 연결 방식이나 문제에서 '무엇을 일정하게 고정해 두었는가'를 파악하는 것입니다. 이 기준만 명확히 잡아도 계산 과정이 엄청나게 단순해집니다.

첫째, 여러 콘덴서가 병렬로 연결되어 있거나 배터리가 계속 연결되어 있어 전압(V)이 일정한 상황에서는 1/2 * C * V^2 공식을 사용하는 것이 가장 현명합니다. 전압이 고정되어 있으므로 전체 에너지는 오직 정전용량 C의 크기에만 정비례하여 결정됩니다. 즉, 그릇의 크기가 클수록 에너지가 정비례해서 많이 담긴다는 뜻입니다.

둘째, 콘덴서들이 한 줄로 길게 직렬 연결되어 있거나 배터리를 충전한 후 연결을 끊어버려서 전하량(Q)이 일정하게 갇혀 있는 상황에서는 1/2 * (Q^2 / C) 공식을 써야 합니다. 이 식에서는 전하량 Q가 고정되어 있으므로, 전체 에너지는 정전용량 C에 오히려 반비례하게 됩니다. 즉, 똑같은 양의 전하를 억지로 담아둘 때는 그릇의 크기인 C가 작을수록 전하들이 더 좁은 곳에 조밀하게 갇혀 아우성을 치게 되므로 내부에 쌓이는 잠재적인 폭발력(에너지)이 훨씬 커진다는 의미입니다.

이처럼 변수가 고정된 상태에 따라 정전용량 C가 에너지를 키우기도 하고 줄이기도 하므로, 문제의 조건을 읽고 어떤 공식의 판 위에서 놀아야 할지 빠르게 판단하는 연습이 필수적입니다.

보이지 않는 공간에 저장되는 에너지 밀도

과거의 과학자들은 에너지가 콘덴서의 금속판 표면에만 찰싹 붙어있다고 생각했습니다. 하지만 전자기학이 발전하면서 정전 에너지는 금속판이 아니라 두 판 사이에 형성된 '보이지 않는 전계의 공간' 그 자체에 촘촘하게 스며들어 있다는 사실이 밝혀졌습니다. 그렇다면 그 공간의 단위 부피(1세제곱미터)당 에너지가 얼마나 밀도 있게 들어차 있는지 계산할 수 있습니다.

평행판 콘덴서의 정전용량 공식과 전압-전계의 관계식을 에너지 식에 대입하여 전체 부피로 나누어주면 공간 에너지 밀도(w) 공식이 도출됩니다. 이 공식은 공간에 가득 찬 전계의 세기가 강할수록, 그리고 공간을 채우고 있는 매질의 유전율이 높을수록 에너지가 빽빽하게 저장됨을 보여줍니다.

공식: w = 1/2 * e0 * E^2 = 1/2 * D * E = 1/2 * (D^2 / e0) [J/m^3]

• w: 단위 부피당 축적되는 정전 에너지 밀도
• e0: 진공 또는 매질의 유전율 (전기가 공간에 잘 스며드는 정도)
• E: 공간에 형성된 전계의 세기 (힘의 마당의 강도)
• D: 매질과 무관한 순수한 힘의 다발인 전속 밀도
• 특이 성질: 이 공식의 형태는 앞서 배운 도체 표면이 받는 압력인 정전 응력(f)의 공식과 기호 하나 틀리지 않고 100% 동일합니다. 공간의 에너지 밀도가 곧 그 공간을 밀어내려는 압력으로 치환된다는 자연의 신비로운 대칭성입니다.

시험에 무조건 나오는 실전 응용 변형 유형

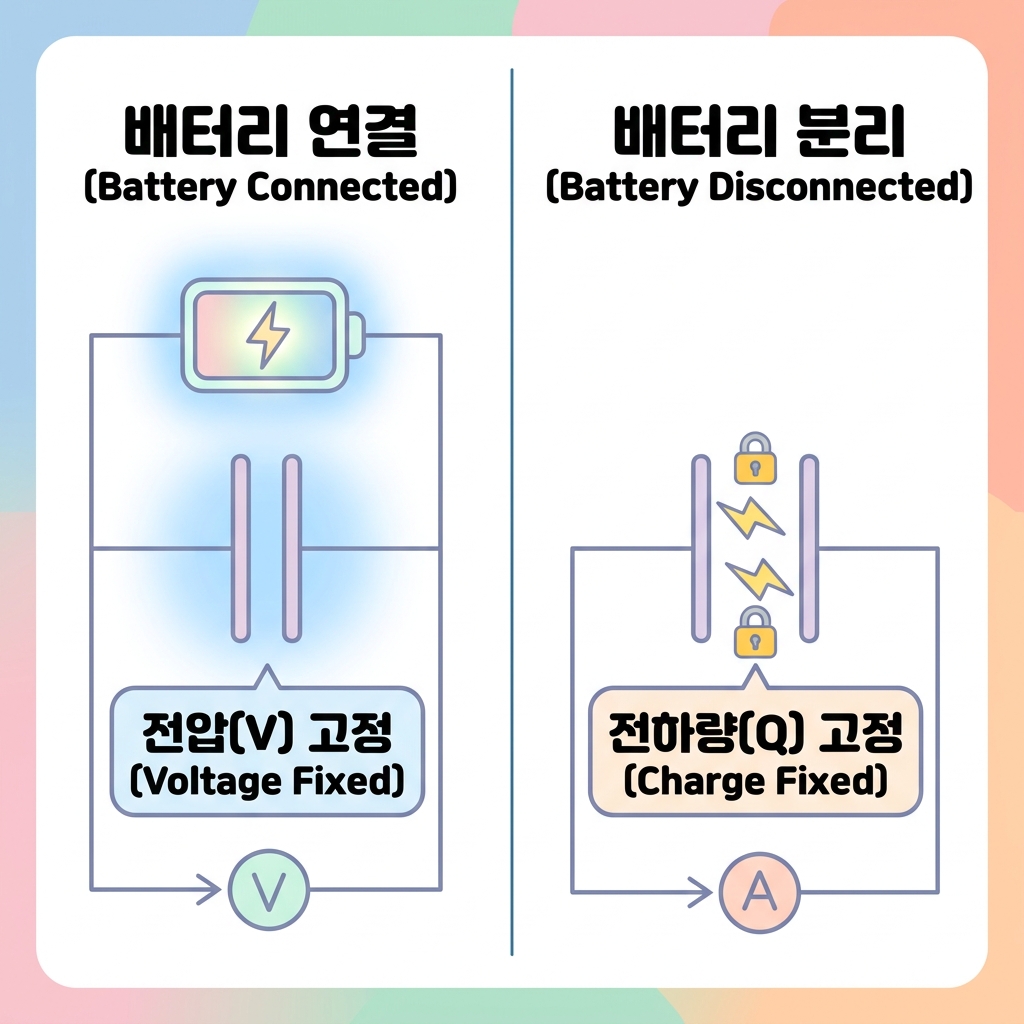

전기기사 필기 시험에서 가장 오답률이 높은 유형은 콘덴서의 판 사이 거리(d)를 벌리거나 내부에 유전체(유리나 고무)를 집어넣을 때 에너지가 어떻게 변하는지 묻는 패턴입니다. 이 문제를 완벽하게 맞추기 위해서는 두 가지 상황을 냉정하게 분리해야 합니다.

첫 번째 상황은 스위치를 닫아 배터리를 계속 연결해 둔 상태입니다. 이때는 콘덴서 양단 전압 V가 배터리 전압으로 꽁꽁 묶여 고정됩니다. 이 상태에서 판 사이의 거리를 2배로 넓히면 그릇의 용량 C는 절반으로 줄어듭니다. 전압이 일정한 공식(1/2 * C * V^2)을 쳐다보면, 그릇 C가 반토막 났으므로 축적된 에너지도 정비례하여 절반으로 감소하게 됩니다.

두 번째 상황은 배터리를 연결해 완벽히 충전한 다음 스위치를 열어 배터리를 똑 떼어낸 상태입니다. 이제 전하들은 도망갈 길을 잃고 콘덴서 판 안에 완전히 갇혀버렸으므로 총 전하량 Q가 고정됩니다. 이 상태에서 판 사이의 거리를 똑같이 2배로 넓히면 그릇 용량 C는 역시 절반으로 줄어듭니다. 하지만 이번에는 전하량이 일정한 공식(1/2 * Q^2 / C)을 봐야 합니다. 분모에 있는 그릇 C가 반토막 났으므로, 전체 에너지는 반대로 2배로 껑충 뛰게 됩니다.

똑같이 거리를 넓혔는데 어떤 때는 에너지가 줄어들고 어떤 때는 에너지가 늘어나는 이 기묘한 현상이 시험의 단골 출제 포인트입니다. 배터리가 붙어있는지 떨어져 있는지를 점검하는 눈만 기른다면 함정 카드를 가뿐하게 피해 갈 수 있습니다.

핵심 요약 정리

콘덴서 축적 에너지는 전자기학의 화려한 이론들이 실생활의 배터리나 전력 소자로 어떻게 구현되는지 연결해 주는 매우 중요한 징검다리입니다. 수식의 복잡함 뒤에 숨겨진 전하들의 밀당과 스프링 같은 물리적 복원력을 상상해 본다면 전자기학 공부가 한결 부드러워질 것입니다.

특히 시험에서는 조건의 미묘한 차이로 정답이 극과 극으로 갈리는 경우가 많으니 오늘 정리해 드린 전압 고정과 전하량 고정의 두 가지 패러다임을 확실하게 머릿속에 각인시켜 두시길 바랍니다. 기초적인 삼각형 넓이 구하기 공식에서 출발하여 공간의 밀도와 정전 응력까지 관통하는 논리적 흐름을 연습장에 직접 차분하게 그려보는 것을 강력히 권장합니다.

보이지 않는 전기의 힘을 수식이라는 렌즈를 통해 선명하게 들여다볼 수 있을 때까지 지식의 깊이를 채워나가시길 바랍니다. 원리를 완벽히 파악한 수험생에게 정전계 파트는 더 이상 암기 과목이 아니라 명쾌한 퍼즐 맞추기가 될 것입니다. 오늘 정리한 풍성한 지도의 조각들이 실전 시험에서 막힘없이 정답을 찾아내는 강력한 나침반이 되기를 바랍니다.

전기기사 시험에서 가장 출제 빈도가 높은 세 가지 도체 구조인 동축 원통, 평행판, 평형 도선의 정전용량 공식을 완벽하게 해부합니다. 각 구조의 특성과 핵심 계산 요령을 수험생 눈높이에 맞춰 상세하게 정리합니다.

정전용량의 기본 개념을 익혔다면 이제 실무와 시험에서 가장 많이 다루는 구체적인 도체 구조들을 분석할 차례입니다. 도체의 모양이 어떻게 생겼느냐에 따라 전계가 퍼지는 형태가 달라지고, 이에 따라 전기를 담는 그릇의 크기인 정전용량 공식도 독특한 모습으로 결정됩니다.

특히 전력케이블의 모태가 되는 동축 원통, 배전선로의 기초가 되는 평형 도선, 그리고 모든 콘덴서의 기본형인 평행판 도체는 수험생이 반드시 정복해야 하는 필수 관문입니다. 복잡한 미적분 과정을 걷어내고, 시험장까지 가져갈 명쾌한 공식과 직관적인 원리를 풍성하게 풀어보겠습니다.

동축 원통 도체계의 정전용량

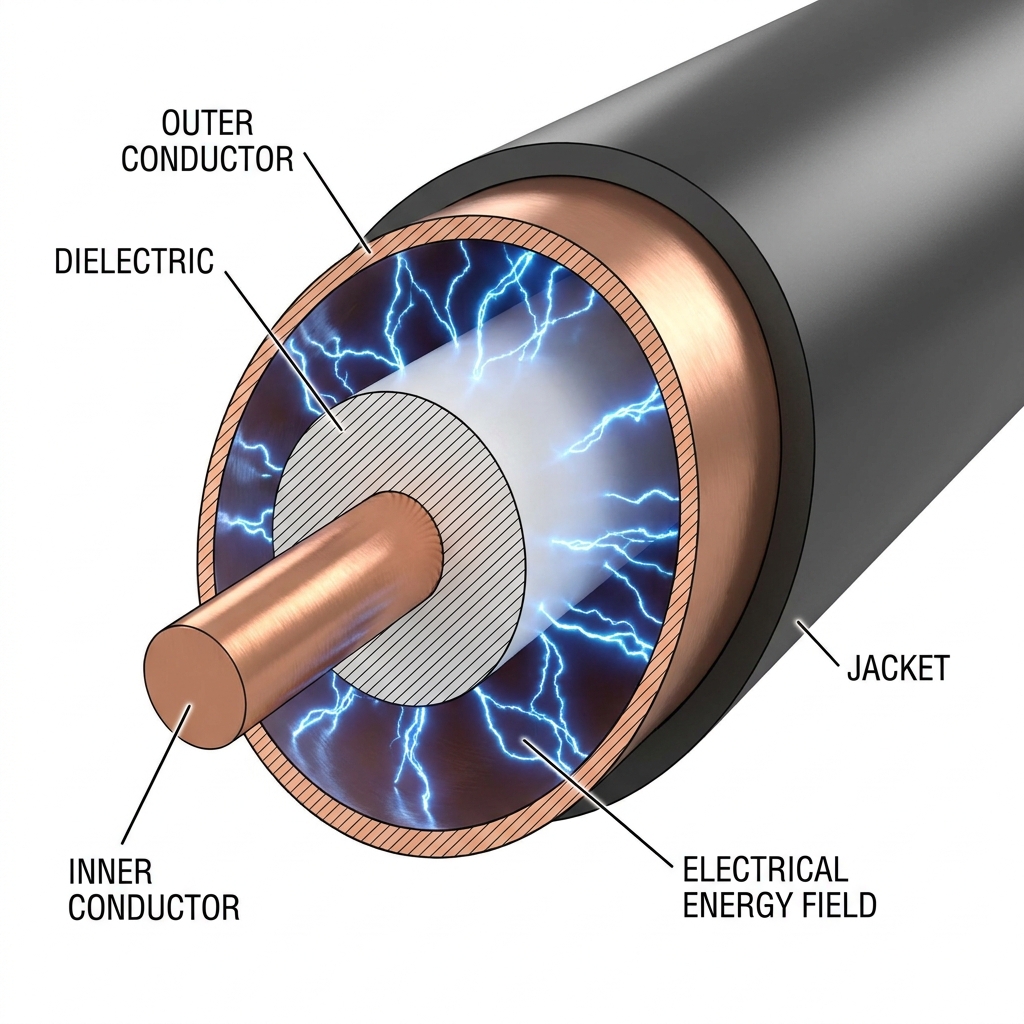

동축 원통은 하나의 중심축을 두고 안쪽의 둥근 도선과 바깥쪽의 원통형 껍질이 감싸고 있는 형태를 말합니다. 우리가 주변에서 흔히 볼 수 있는 텔레비전 안테나선이나 고전압 전력케이블이 정확히 이 구조를 사용하고 있습니다.

이 구조에서는 전하가 중심에서 사방으로 뿜어져 나가기 때문에, 거리에 따라 힘의 세기가 부드러운 곡선 형태로 줄어들게 됩니다. 이로 인해 전위차를 구하는 과정에서 자연로그 기호가 등장하며, 정전용량 공식 역시 로그 함수가 분모에 위치하는 독특한 형태를 취하게 됩니다.

공식: C = (2 * 파이 * 진공유전율) / ln(b / a) [단위: F/m]

• a와 b: 안쪽 원통의 반지름이 a이고, 바깥쪽 원통의 안쪽 반지름이 b입니다.
• 단위의 비밀: 길이가 끝없이 긴 원통을 가정하므로, 전체 용량이 아니라 1미터당 담을 수 있는 용량으로 계산합니다.
• 비유: 두 겹의 파이프 사이에 물을 채우는 것과 같으며, 두 파이프의 반지름 비율이 그릇의 크기를 결정합니다.
• 시험 포인트: 분모의 로그 안에서 반드시 반지름의 비율이 큰 것 분의 작은 것이 아니라, 바깥쪽(b)이 분자로 간다는 것을 기억해야 합니다.

평행판 도체의 정전용량

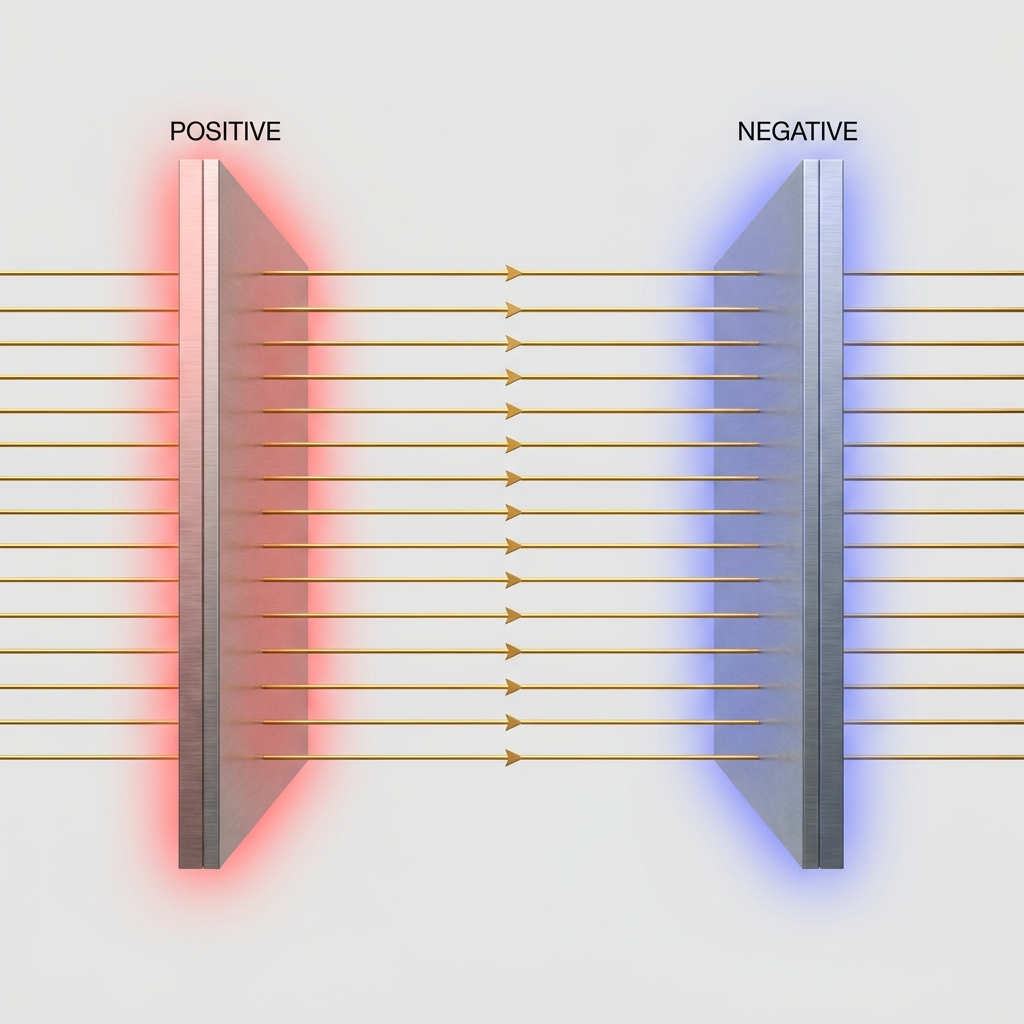

평행판 도체는 두 개의 넓은 금속판을 일정 거리를 두고 마주 보게 배치한 가장 정석적인 콘덴서의 형태입니다. 수많은 전자제품 회로 기판 속에 들어있는 커패시터들이 모두 이 평행판의 원리를 응용하여 만들어진 것들입니다.

앞서 배웠듯이 무한 평면 사이의 전계는 거리에 상관없이 항상 일정하게 유지되는 성질이 있습니다. 힘이 고르게 작용하기 때문에 계산이 매우 직관적이며, 판의 넓이가 넓을수록 그리고 판 사이가 가까울수록 전기를 모으는 능력이 강력해집니다.

공식: C = (진공유전율 * 면적 S) / 거리 d [단위: F]

• 면적 S와 거리 d: 마주 보는 금속판의 넓이가 S이고, 두 판이 떨어진 수직 거리가 d입니다.
• 정비례와 반비례: 면적에는 부드럽게 정비례하고, 판 사이의 거리에는 정확하게 반비례하여 움직입니다.
• 비유: 넓은 방일수록 사람을 많이 수용할 수 있고, 천장이 낮고 촘촘할수록 압축해서 가득 채울 수 있는 것과 같습니다.
• 시험 포인트: 계산 문제에서 면적이 제곱센티미터로 주어지는 경우가 많으므로 반드시 제곱미터 단위로 변환하는 실수를 조심해야 합니다.

평형 도선 사이의 정전용량

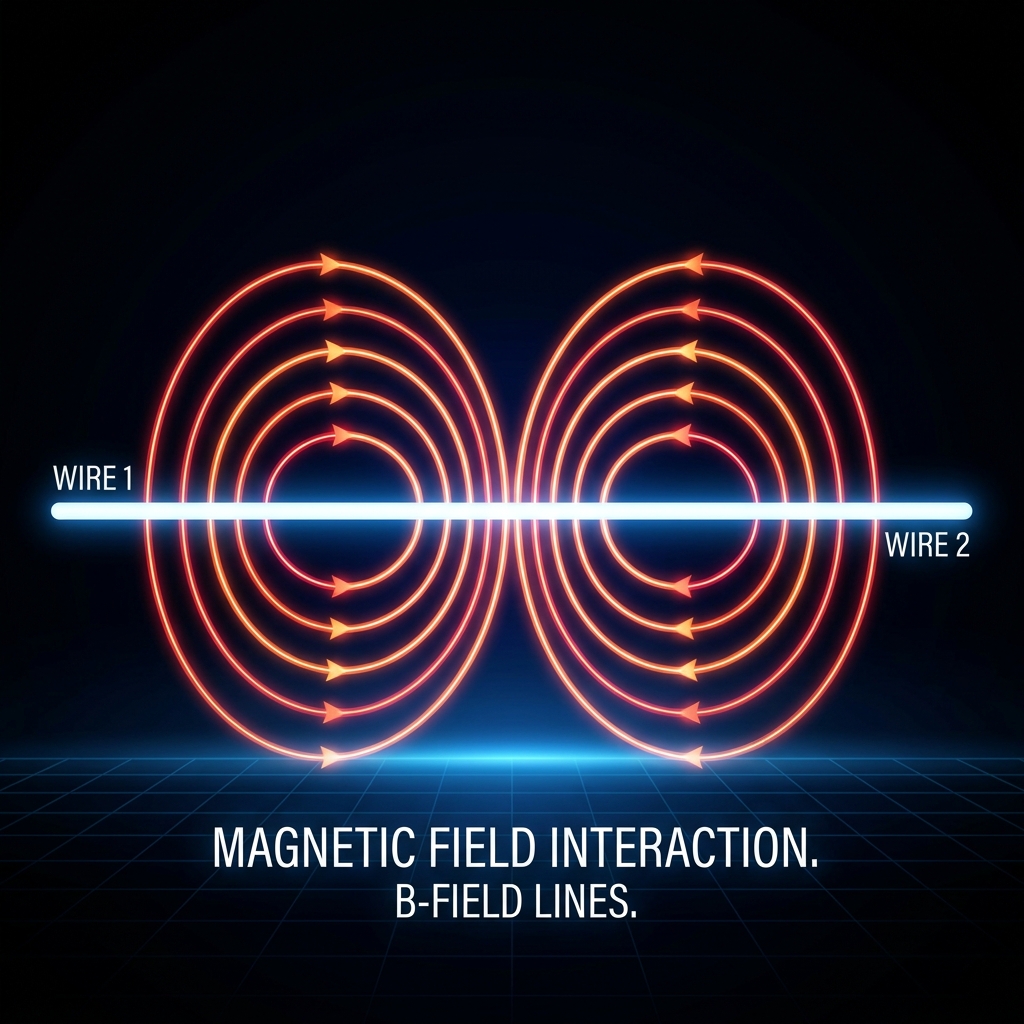

평형 도선은 두 개의 가느다란 철선이 일정한 간격을 두고 나란히 평행하게 뻗어 나가는 구조를 의미합니다. 길거리의 전신주에 매달려 있는 두 줄의 전선이나 가공 송전선로 사이에서 일어나는 정전 특성을 분석할 때 사용하는 모델입니다.

이 구조는 두 개의 고립 도선이 서로에게 영향을 미치는 형태이기 때문에, 앞서 배운 동축 원통 공식과 매우 비슷하면서도 미묘한 차이를 보입니다. 하나의 전선이 아니라 두 전선 사이의 상호 관계를 따지다 보니 분자의 상수 값이 원통의 절반으로 줄어드는 수학적 특징이 나타납니다.

공식: C = (파이 * 진공유전율) / ln(d / r) [단위: F/m]

• r과 d: 전선의 반지름이 r이고, 두 전선의 중심축 사이의 거리가 d입니다.
• 상수의 차이: 동축 원통의 분자는 2*파이 이지만, 평형 도선의 분자는 그냥 파이 라는 점이 수험생들이 가장 많이 헷갈리는 부분입니다.
• 비유: 두 명의 사람이 서로 마주 보고 서서 고무줄을 팽팽하게 당기고 있는 상태에서 발생하는 긴장감의 마당과 같습니다.
• 시험 포인트: 공식 자체를 찾는 기출문제가 매우 많으며, 간혹 로그 안의 분모 분자를 뒤집어 놓은 보기로 함정을 파기도 합니다.

핵심 요약 정리

오늘 정리한 세 가지 정전용량 공식은 시험지 한 장에 반드시 하나 이상 출제되는 핵심 중의 핵심 공식들입니다. 단순히 문자를 나열해가며 암기하기보다는, 각 도체의 단면을 종이에 직접 그려보고 전하가 어디에 쌓여있을지 상상해보는 것이 좋습니다.

특히 평행판의 직관적인 분수 형태와 원통 및 도선의 로그 형태를 서로 대비해가며 정리하면 머릿속의 지도가 선명해집니다. 이 공식들은 나중에 인덕턴스(L)를 구하는 공식과도 완벽하게 대칭을 이루며 연결되므로 지금 확실하게 다져두어야 합니다.

수식의 모양에 겁먹지 말고, 자연의 힘이 공간의 모양에 맞춰 형태를 바꾸는 규칙일 뿐이라고 편안하게 받아들이시길 권장합니다. 반복적인 눈도장과 직접 손으로 써보는 연습이 결합할 때, 어떤 복잡한 계산 문제 앞에서도 막힘없이 정답을 찾아낼 수 있을 것입니다.
