[전자기학] 제7장 자계 내에서 받는 힘과 전자의 원운동 법칙막대자석·평판코일 토크, 로렌츠 힘, 유도기전력과 전자 운동의 모든 것

전기기사 필기 시험의 초특급 빈출 구간인 제7장 정자계 최종 마무리를 정복합니다. 막대자석과 평판 코일의 회전력(토크), 도선이 받는 힘과 로렌츠 힘, 플레밍의 오른손 법칙(유도기전력), 그리고 자계 내로 수직 돌입한 전자의 원운동 궤도 반지름, 각속도, 주기 공식을 깨짐 없는 정식 수식(MathML)과 명쾌한 눈높이 해설로 완벽하게 정리합니다.

[전자기학] 제7장 자계 내에서 받는 힘과 전자의 원운동 법칙

막대자석·평판코일 토크, 로렌츠 힘, 유도기전력과 전자 운동의 모든 것

자석이 가득 찬 공간(자계) 안에 다른 자석을 넣거나 전류가 흐르는 전선을 놓으면, 그 즉시 서로 밀어내고 당기거나 빙글빙글 돌리려는 강력한 역학적인 힘이 발생합니다. 우리가 일상에서 사용하는 선풍기나 세탁기의 모터가 돌아가는 근본 원리가 바로 오늘 배우는 내용입니다.

이번 단원은 공식의 종류가 다양해 보여서 무작정 외우려면 참 헷갈리는 구간입니다. 하지만 모든 회전력 공식은 '사인(&sin;)'이라는 꼬리표를 공유하고, 전자의 원운동은 '원심력과 전자기력이 팽팽하게 줄다리기를 한다'는 단 하나의 대원칙만 잡으면 수식들이 도미노처럼 명쾌하게 연결됩니다. 실제 시험지 규격의 깨끗한 수식과 명쾌한 비유로 아주 풍성하게 파헤쳐 보겠습니다.

1. 빙글빙글 돌리는 힘: 막대자석과 평판 코일의 회전력(토크)

일정한 자기장 마당(H) 안에 막대자석(쌍극자 모멘트 M)을 비스듬하게 놓거나, 전류가 흐르는 넓적한 평판 코일(면적 S, 권수 N)을 두면 제자리에서 회전하려는 힘인 토크(T)가 발생합니다. 회전력은 두 물리량의 크기에 비해서 정비례하고, 비껴간 각도가 수직(90도)일 때 가장 강력해집니다.

막대자석 및 평판 코일의 회전력 공식 T 자석 = M H sin θ   [ N ⋅ m ]   , T코일=NIBScustomcosθ [N⋅m (단, θ는 면의 법선과 자계 사이 각도일 때 sin)

• M, H: 각각 막대자석 고유의 힘 체급(모멘트)과 외부 자기장의 세기입니다.
• N, I, B, S: 평판 코일에서 감은 횟수, 전류, 자속 밀도, 코일 판의 면적입니다. 시험 문제에서는 이 네 글자를 다 곱하는 문제가 단골입니다.
• 비유: 문을 열 때 문짝과 나란하게 밀면 문이 전혀 안 열리지만, 문짝과 완벽하게 수직(90도) 방향으로 밀어야 문이 가장 부드럽고 강하게 홱 돌아가는 이치와 완벽하게 같습니다.

2. 공간을 찢는 힘의 원천: 전선이 받는 힘과 로렌츠 힘

자속 밀도(B)가 흐르는 공간에 길이 l짜리 전선을 가로지르고 전류(I)를 흘리면 전선 전체가 통째로 옆으로 밀려나는 거대한 힘을 받는데, 이를 플레밍의 왼손 법칙(전동기 원리) 힘이라고 합니다. 한편, 전선이 아니라 아주 미세한 알갱이 전하(q) 하나가 속도 v로 자기장 속에 뛰어들 때 받는 미시적인 힘을 로렌츠 힘이라고 부릅니다.

도선의 전자기력 및 로렌츠 힘 공식 F 도선 = I B l sin θ   [ N ]   , F로렌츠=q(v×B)=qvBsinθ [N]

만약 이 공간에 자석의 힘(자계)뿐만 아니라 전기의 힘(전계 E)까지 동시에 사이좋게 존재하고 있다면 어떨까요? 전하 알갱이는 양쪽 마당에서 주는 힘을 모두 다 받아 챙겨야 합니다. 전계가 주는 힘(qE)과 자계가 주는 로렌츠 힘을 합산해 줍니다.

전계와 자계 동시 존재 시 총 로렌츠 힘 F=qE+qvBsinθ [N]

3. 발전기의 심장: 플레밍의 오른손 법칙과 유도 기전력

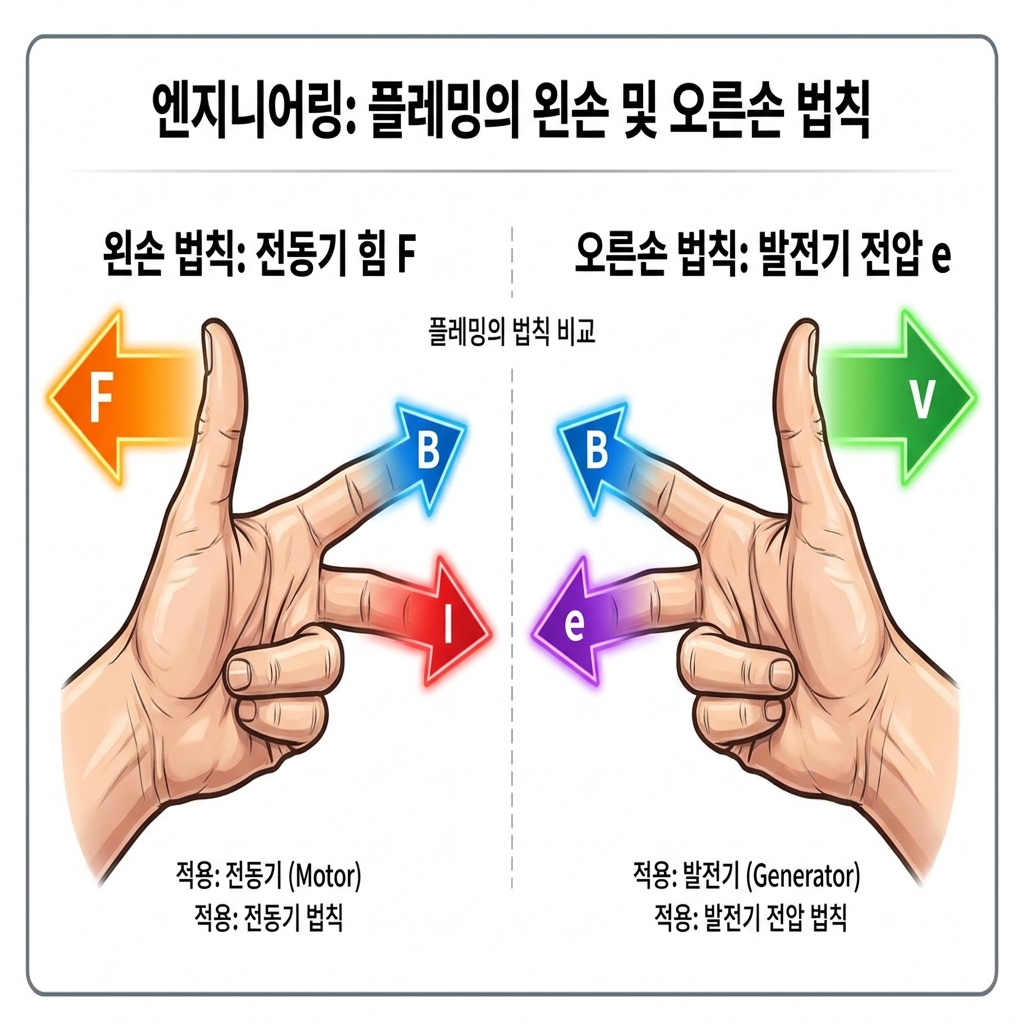

위의 법칙들이 전류를 주어 힘을 얻는 모터의 법칙이었다면, 반대로 자기장 속에서 전선을 손으로 강제로 휙 움직여서 자가 전기를 유도해내는 발전기의 법칙이 바로 플레밍의 오른손 법칙입니다. 이때 유도되는 기전력(전압 e)의 크기는 전선을 움직이는 속도가 빠를수록, 자력이 빽빽할수록 커집니다.

플레밍의 오른손 법칙 유도기전력 공식 e=vBlsinθ [V]

• v: 자계 내부에서 도선이 휩쓸고 지나가는 물리적인 이동 속도입니다.
• 시험 암기 요령: 왼손 전동기 힘 공식은 '아이비엘사인(∞)'으로 외우고, 오른손 발전기 전압 공식은 '브이비엘사인'으로 입에 붙여두시면 시험장에서 혼동할 일이 전혀 없습니다.

4. 우주의 궤도 퍼즐: 자계 내에 수직 돌입한 전자의 원운동

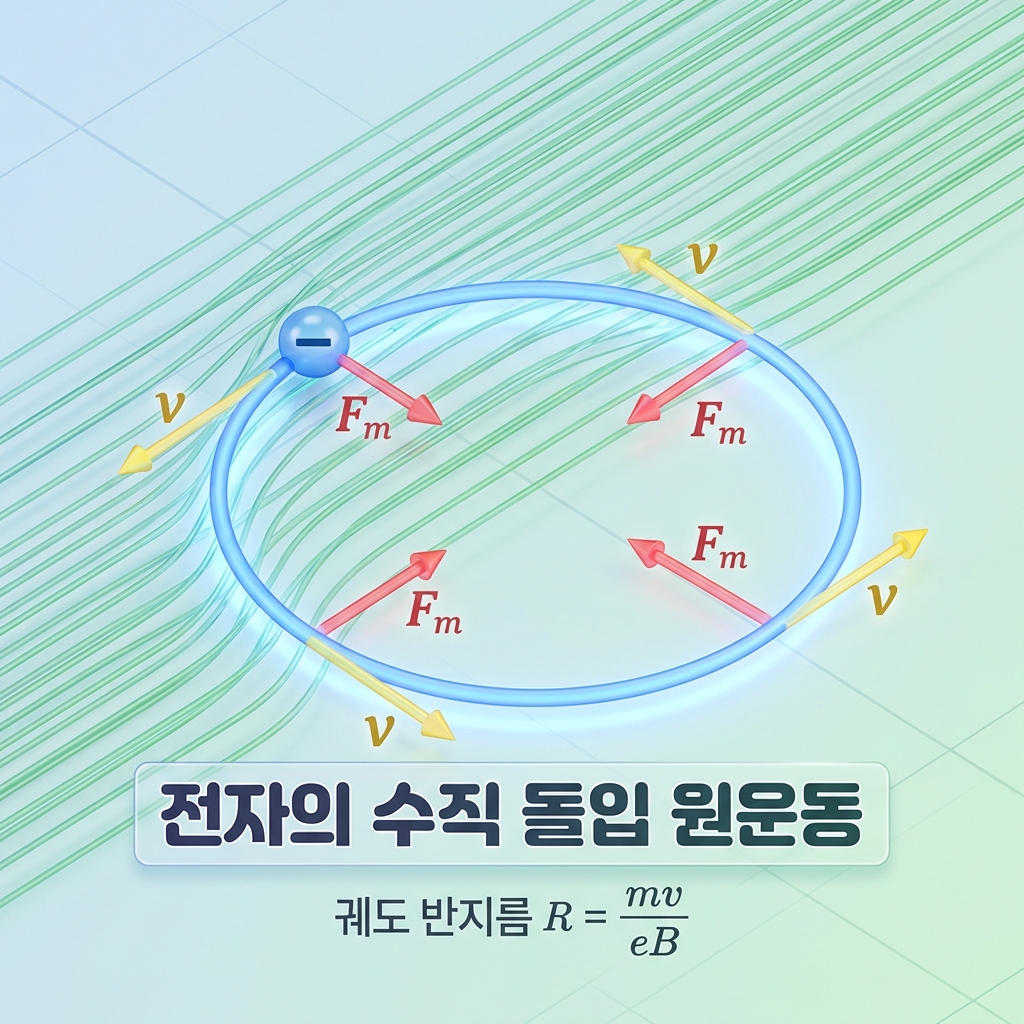

전기기사 필기 시험에서 난이도가 가장 높은 주관식 스타일 객관식 문제로 무조건 출제되는 심화 구간입니다. 균일한 자기장 마당(B) 속에 마이너스 성질을 띤 전자(질량 m, 전하량 e)가 수직(θ=90도)으로 휙 대담하게 진입하면, 전자는 직진하지 못하고 로렌츠 힘에 의해 발목이 잡혀 제자리에서 뱅글뱅글 이쁜 원을 그리며 도는 원운동을 시작합니다.

이 현상은 밖으로 튕겨 나가려는 원심력과 안으로 붙잡아두려는 로렌츠 힘이 정확히 일치하기 때문에 발생합니다. 이 균형식에서 유도되는 전자의 회전 반지름(R), 돌개바람의 빠르기인 각속도(ω), 그리고 한 바퀴 도는 데 걸리는 시간인 주기(T)의 정식 수식 세트입니다.

전자의 원운동 핵심 3대 공식 궤도 반지름:  R = m v e B   , 회전 각속도:  ω = e B m   , 회전 주기: T=2πmeB

• m, e: 전자의 고유 질량 수치와 순수한 기본 전하량 값입니다.
• 공식의 거대한 비밀 (주기의 신비): 마지막 주기(T) 공식을 가만히 관찰해 보면, 전자가 처음에 얼마나 센 속도(v)로 돌입했는지에 대한 속도 변수 v가 흔적도 없이 사라져 있습니다. 즉, 전자가 느리게 뛰어들든 총알처럼 빠르게 뛰어들든, 자기장 안에서 한 바퀴 완벽하게 도는 데 걸리는 총 시간은 무조건 한결같이 똑같다는 우주의 신비로운 법칙입니다. 시험 문제에서 말장난 단답형 보기로 엄청나게 선호됩니다.

📘 제7장 역학과 전자 운동 최종 요약

• 토크와 사인의 법칙: 모든 제자리 회전력(T) 공식 끝자락에는 뒤틀림을 보정하는 사인 성분이 동반되는 구조입니다.
• 왼손과 오른손의 이분법: 힘을 구하는 전동기는 왼손 법칙(F=IBl sin), 전압을 구하는 발전기는 오른손 법칙(e=vBl sin)의 뼈대를 씁니다.
• 원운동 반지름의 정체: 자계 속 전자의 회전 반경 R은 속도 v가 빠를수록, 질량 m이 무거울수록 원이 거대하게 커집니다($mv/eB$).
• 주기의 독립성: 전자의 회전 주기 T와 각속도는 오직 전자의 고유 성질과 외부 자속 밀도에 의해서만 결정되며, 속도와는 아무 관련이 없습니다.

이로써 정자계 파트의 가장 역동적이고 굵직한 핵심 공식 계통도가 완벽하게 완성되었습니다. 컴퓨터 특수 코드 분할 없이 오직 시험지에 인쇄되는 정갈한 분수 수식으로만 눈에 꼭꼭 눌러 담았으니 계산 문제를 푸실 때 오답을 걸러내는 든든한 방패가 되어줄 것입니다.

특히 전자의 원운동 주기 공식에서 분모 분자의 기호가 뒤바뀌는 함정이 자주 파지므로, 각속도와 주기가 서로 역수 관계의 성질을 가진다는 회로이론적 기초를 리마인드 하시면 암기가 배로 쉬워집니다. 빈 노트를 펼치고 원을 그리며 돌고 있는 가상의 전자 알갱이의 궤적을 손 끝으로 묘사해 보세요. 전자기학의 가장 빽빽하던 마지막 장벽이 여러분의 점수를 화끈하게 올려줄 확실한 전략 과목으로 변할 것입니다. 수험생 여러분의 최종 필기 대합격을 진심으로 기원합니다!
