[전자기학] 제7장 진공 중의 정자계

대칭성으로 끝내는 쿨롱의 법칙과 동축 원통 내외부 자계의 세기

지난 장까지는 플러스와 마이너스 전하들이 만드는 전기장(정전계)의 세계를 다루었습니다. 이번 제7장부터는 무대를 바꾸어 엔(N)극과 에스(S)극을 가진 자석들이 만드는 자기장(정자계)의 세계로 들어갑니다.

정자계라는 이름과 생소한 기호들 때문에 겁먹을 필요가 전혀 없습니다. 자연은 전기를 만드는 법칙과 자석을 만드는 법칙을 놀라울 정도로 똑같이 설계해 두었습니다. 전하량 대신 자하량을 쓰고, 유전율 대신 투자율을 대입하면 정전계의 모든 핵심 공식들이 자석의 공식으로 마법처럼 변신합니다.

오늘 정리할 내용은 정자계의 뼈대가 되는 쿨롱의 법칙과 자계의 세기, 자계용 가우스 법칙, 그리고 시험 단골 출제 항목인 동축 원통 및 무한장 직선 도체의 내외부 자계 분포입니다. 복잡한 유도 과정 없이 직관적인 비유와 정석적인 수식으로 알차게 풀어보겠습니다.

1. 자석들의 밀고 당기는 힘: 쿨롱의 법칙과 자계의 세기

두 자석의 자석 분자(자하) 사이에 밀어내거나 당기는 힘이 작용한다는 법칙이 바로 자기의 쿨롱의 법칙입니다. 정전계에서는 전기가 얼마나 잘 통하느냐를 나타내는 유전율을 분모에 썼다면, 정자계에서는 자력이 공간에 얼마나 잘 스며드느냐를 나타내는 투자율(μ0)을 분모에 정착시킵니다.

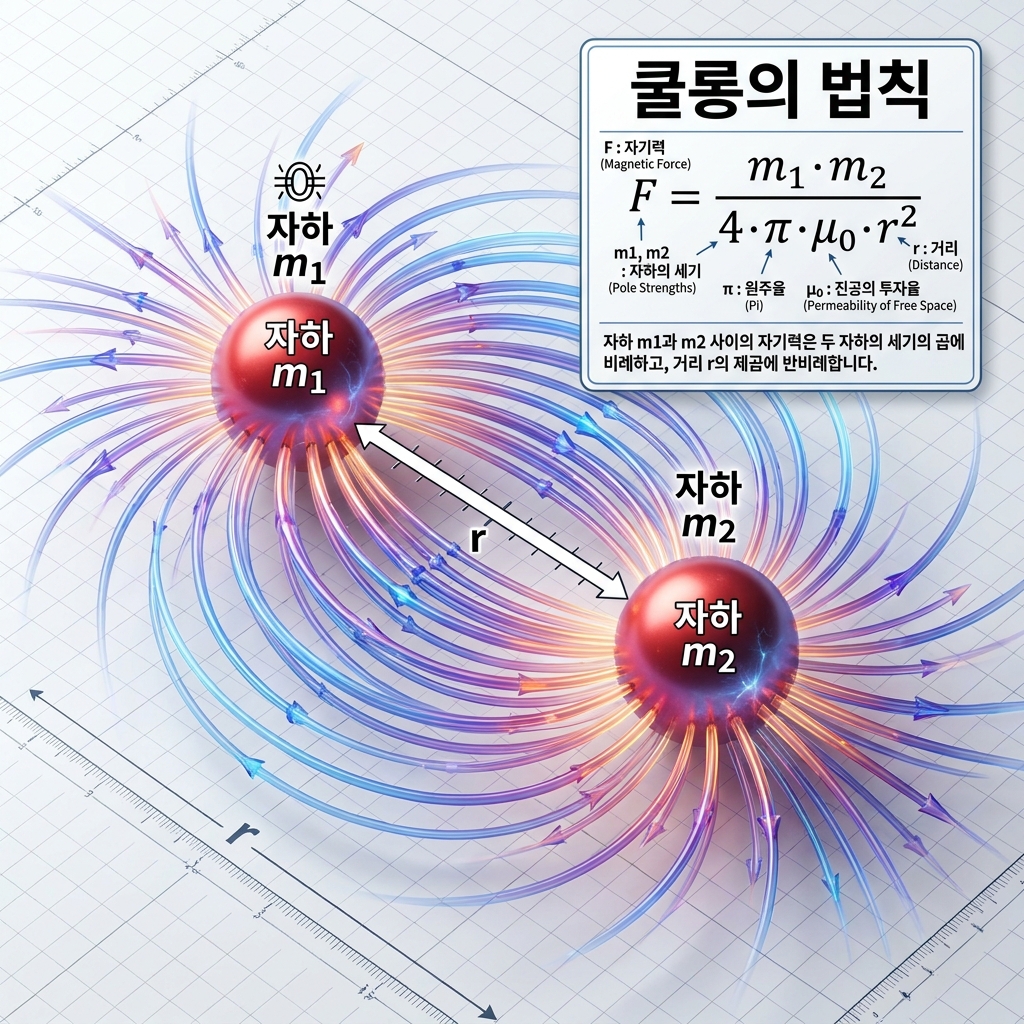

자기 공간의 쿨롱의 법칙 F=m1m24πμ0r2 [N]

이 힘의 공간에 단위 자하(1Wb)를 놓았을 때 그 자하가 받는 무게감을 자계의 세기(H)라고 부릅니다. 전계의 세기(E) 공식에서 전하량(Q)을 자하량(m)으로 바꾸고 유전율을 투자율로 바꾼 형태와 완벽하게 대칭을 이룹니다.

자계의 세기 기본 공식 H=m4πμ0r2 [A/m]

• m1, m2: 자석이 가진 힘의 세기를 나타내는 자하량(웨버)입니다.
• μ0 (뮤 제로): 진공 상태의 투자율 상수로, 자속이 얼마나 잘 지나가는지 보여주는 우주의 척도입니다.
• r: 두 자석 혹은 자하 중심 사이의 직선거리입니다. 힘과 자계의 세기 모두 거리의 제곱에 반비례하여 감소합니다.
• 비유: 한겨울에 난로(자하)에 가까이 다가갈수록 열기(자계의 세기)가 거리 제곱 비율로 엄청나게 뜨거워지고, 멀어지면 금방 식어버리는 것과 같습니다.

2. 가우스 법칙: 정전계와 정자계의 유일한 차이점

정전계의 가우스 법칙은 폐곡면을 뚫고 나오는 전체 전기력선의 총합이 내부 전하량과 같다는 법칙이었습니다. 정자계에서도 형태는 똑같이 유지되지만, 철학적으로 아주 거대한 차이점이 하나 존재합니다.

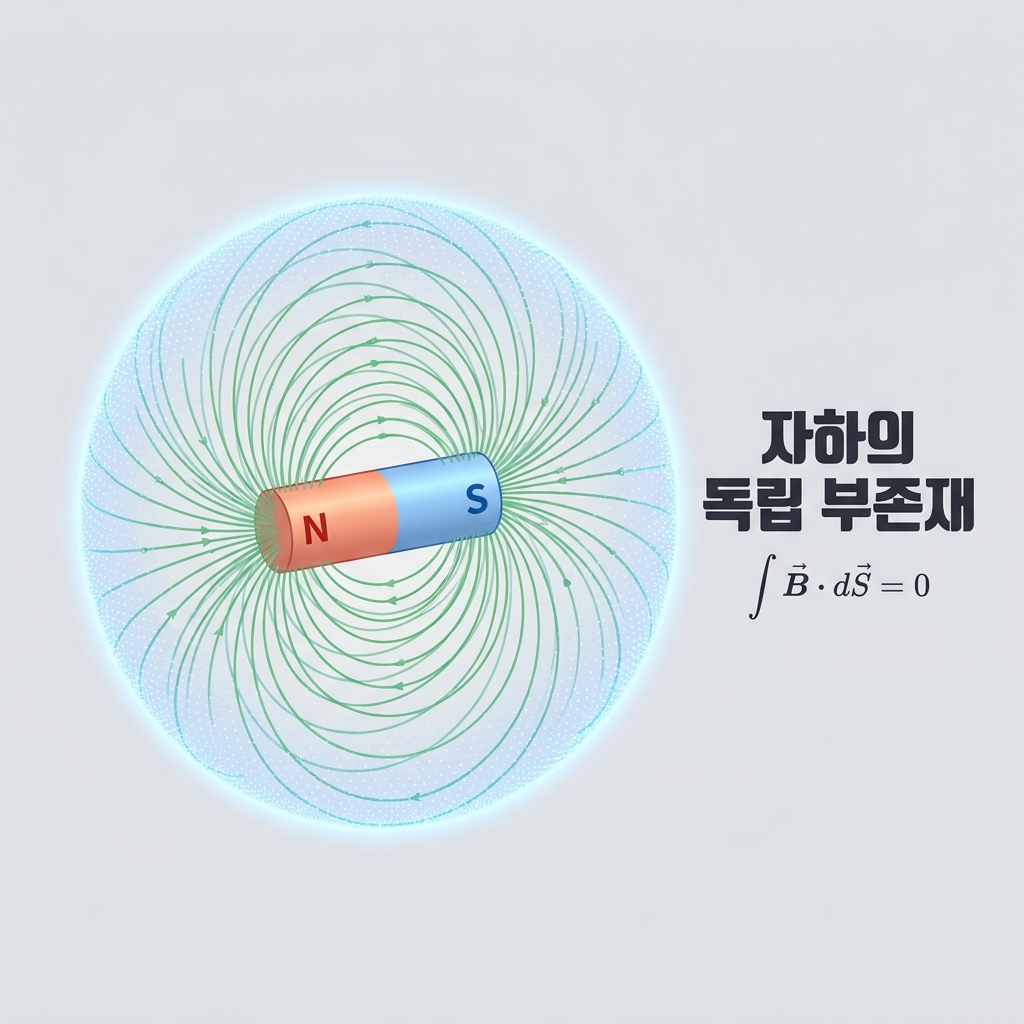

전기는 플러스 전하 혼자 독립해서 존재할 수 있지만(고립 전하), 자석은 아무리 얇게 쪼개도 N극과 S극이 항상 한 쌍으로 묶여서 태어납니다. 단독으로 존재하는 홀극 자석은 우주에 존재하지 않습니다. 따라서 어떤 가상의 주머니(폐곡면)로 자석을 감싸더라도 나오는 N극 선의 수와 들어가는 S극 선의 수가 언제나 일치하여 알짜 자하량의 합은 항상 영(0)이 됩니다.

자기장에 대한 가우스 법칙 ⇒B⋅dS=0

• 원리의 이해: 자속 밀도(B)를 폐곡면에 대해 모두 표면 적분하면 결과가 무조건 0이 된다는 뜻입니다. 시험 보기에서 "가우스 법칙 중 정자계에서 성립하는 식"을 찾으라고 하면 우변이 영(0)인 식을 단번에 골라내셔야 합니다.
• 비유: 방 안에서 물을 뿜어내는 호스(N극)와 물을 빨아들이는 배수구(S극)의 성능이 똑같아서, 방 전체를 밖에서 바라보면 물이 늘어나지도 줄어들지도 않고 제자리를 맴도는 상태와 같습니다.

3. 시험 단골 함정 무대: 동축 원통(무한장 직선 도체) 내외부 자계

전기기사 필기 시험에서 수치 계산 문제로 가장 끈질기게 출제되는 구간입니다. 가느다란 전선이나 원통형 도선(반지름 a)에 전류 I가 흐를 때, 도선의 중심축에서부터 거리 r만큼 떨어진 지점의 자계의 세기를 구하는 문제입니다. 앙페르의 오른나사 법칙과 주회적분 법칙을 응용하여 내부와 외부로 공간을 나누어 계산합니다.

① 도선 바깥쪽 세상 (r > a : 외부 자계)

도선 중심에서 반지름보다 멀리 떨어진 외부 공간의 자계는 아주 명쾌합니다. 도선의 두께가 아무리 두껍더라도 멀리서 보면 그냥 한 줄기 가느다란 실선 전선으로 보이기 때문입니다. 중심에서부터 거리를 반지름 삼아 원 둘레 길이로 전류를 나누어 줍니다.

도선 외부 자계의 세기 공식 Hout=I2πr

② 도선 안쪽 세상 (r < a : 내부 자계)

도체 내부로 파고들면 이야기가 달라집니다. 내가 중심축에 바짝 붙어 있을 때는 전선 전체에 흐르는 전류 I를 다 쓰지 못하고, 내가 감싸고 있는 좁은 면적 안에 포함된 알짜 전류만 힘을 발휘하기 때문입니다. 면적의 비율(반지름 제곱 비율)만큼 전류가 축소 적용되어 공식이 유도됩니다.

도선 내부 자계의 세기 공식 Hin=I⋅r2πa2

• a: 원통형 도체 전선 자체의 고유한 반지름 크기입니다.
• r: 도선 중심축에서부터 자계를 측정하려는 지점까지의 가변 거리입니다.

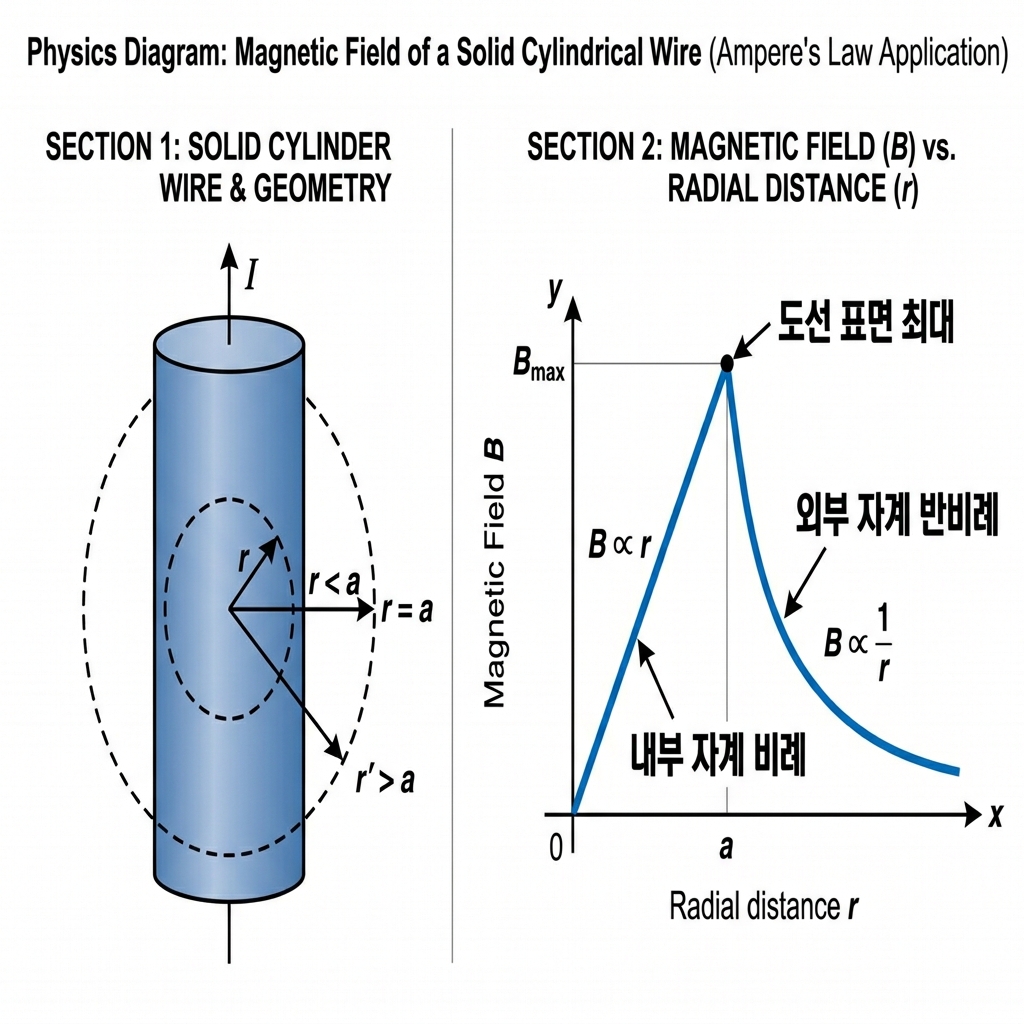

• 거동의 이해: 도선 내부에서는 중심축(r=0)일 때 자계가 0이며, 표면(r=a)으로 나아갈수록 거리 r에 비례하여 자계가 선형적으로 점점 강해집니다. 그러다가 도선 표면을 벗어나 외부로 멀어지기 시작하면 다시 거리 r에 반비례하여 자계가 서서히 약해지는 꺾은선 그래프 모양을 그립니다.

📘 제7장 정자계 초반부 핵심 요약

• 상수의 대칭: 정전계 공식을 알고 있다면 유전율 자리에 투자율(μ0)을, 전하 자리에 자하(m)를 넣으면 정자계 공식이 됩니다.
• 고립 자하의 부존재: 자석은 항상 N극과 S극이 쌍으로 존재하므로, 가우스 폐곡면 적분 결과는 언제나 예외 없이 영(0)입니다.
• 외부 자계의 특성: 무한장 직선이나 동축 원통 외부의 자계 세기는 거리 r에 그냥 반비례하여 줄어듭니다.
• 내부 자계의 특성: 도선 내부의 자계 세기는 중심에서 표면까지 거리에 정비례하여 수직 상승하며, 분모에 도선 반지름의 제곱(a²)이 안착합니다.

오늘 공부한 진공 중의 정자계 기초 단원은 정전계 파트와 완벽한 거울 대칭을 이루고 있어, 초반 개념만 단단하게 묶어두면 중반 이후에 나오는 응용 파트들을 날로 먹을 수 있는 고마운 무대입니다.

특히 시험장에서 동축 원통의 내부 자계 공식을 고를 때 분모에 반지름 제곱이 들어간 형태를 눈으로 빠르게 찾아내는 훈련이 필요합니다. 공식을 텍스트로 단순 암기하기보다 중심축에서 표면을 거쳐 바깥으로 멀어질 때 자계의 세기가 어떻게 요동치는지 상상해 보세요. 전자기학의 뜬구름 잡던 수식들이 명쾌한 지도로 다가올 것입니다. 언제나 여러분의 뜨거운 독학 여정을 응원합니다!
