[전자기학] 제7장 정n각형 중심 자계의 세기

정삼각형, 정사각형, 정육각형 중심 자계와 내접 정n각형 마스터 공식

전자기학 제7장에서는 전류가 흐르는 다양한 형태의 전선 주변에 생기는 자기장을 다룹니다. 그중에서도 전선을 규칙적인 다각형 모양으로 예쁘게 접어놓고, 그 다각형의 정중앙 중심점에 나침반을 놓았을 때 걸리는 자기장의 세기를 묻는 문제가 객관식 시험에서 단골로 출제됩니다.

삼각형, 사각형, 육각형 등 도형의 꼭짓점 개수가 늘어날 때마다 수식이 조금씩 변하기 때문에, 수험생들은 보통 이를 개별적인 수식으로 따로따로 외우느라 골머리를 앓습니다. 하지만 각 도형이 가진 고유한 '숫자 힌트'를 잡고, 모든 다각형을 관통하는 하나의 통합 치트키 공식(정n각형 공식)을 매칭하면 수식을 훨씬 더 직관적이고 단단하게 기억할 수 있습니다. 오늘 그 비밀의 열쇠를 명쾌하게 파헤쳐 보겠습니다.

1. 도형의 뼈대로 외우는 3대 단골 공식

시험 문제에서 한 변의 길이가 l인 도선에 전류 I가 흐를 때, 각 도형의 기하학적 중심점에서 발생하는 자계의 세기(H)를 묻는 정석 공식 3가지입니다. 분모의 형태는 언제나 파이와 한 변의 길이의 곱(πl)으로 똑같으므로, 분자에 올라가는 고유한 상수의 묶음만 리듬감 있게 눈에 익히면 됩니다.

① 정삼각형 중심의 자계 세기

정삼각형 구조에서는 분자에 숫자 9가 안착하는 특징이 있습니다. 세 개의 변이 한 번씩 힘을 보태어 한가운데에 강력한 밀도를 만드는 꼴입니다.

정삼각형 중심 자계 공식 H=9Iπl [A/m]

② 정사각형 중심의 자계 세기

정사각형 구조에서는 대각선 방향의 기하학적 대칭성에 의해 분자에 루트 2와 숫자 2가 결합한 2√2 성분이 자리를 잡습니다.

정사각형 중심 자계 공식 H=22Iπl [A/m]

③ 정육각형 중심의 자계 세기

정육각형 구조는 정삼각형 6개가 모여 만든 구조물과 같기 때문에, 정삼각형의 높이 비율이 분모 분자에서 상쇄되면서 분자에는 깔끔하게 루트 3을 품은 √3 성분이 올라갑니다.

정육각형 중심 자계 공식 H=3Iπl [A/m]

• I: 다각형 도선 전체를 타고 흐르는 전류의 양입니다.
• l: 다각형을 이루는 여러 개의 변 중 **'순수한 한 변의 길이'**입니다.
• 비유: 정삼각형 중심은 좁은 골목 3개가 모여 압력이 빽빽해지니 숫자 9처럼 큰 상수가 붙고, 정육각형 중심은 공간이 비교적 넓어지면서 상대적으로 자계 밀도가 느슨해져 작은 상수가 붙는 연상의 흐름과 매칭할 수 있습니다.

2. 원 속의 치트키 공간: 반지름 R인 원에 내접하는 정n각형 공식

위에서 배운 세 수식은 한 변의 길이(l)를 기준으로 준 공식입니다. 하지만 실제 출제 위원들은 문제를 한 번 더 꼬아서 "반지름이 R인 원 안에 쏙 들어가서 꼭짓점이 내접하는 정n각형"이라는 조건을 내밀 때가 있습니다.

이때는 한 변의 길이가 아니라 외접원의 반지름 R이 기준 변수가 되기 때문에 공식의 판도가 완전히 뒤바뀝니다. 삼각함수의 사인(&sin;)과 탄젠트(&tan;) 성분이 융합하여 정n각형 전체를 아우르는 단 하나의 거대한 마스터 공식이 유도됩니다.

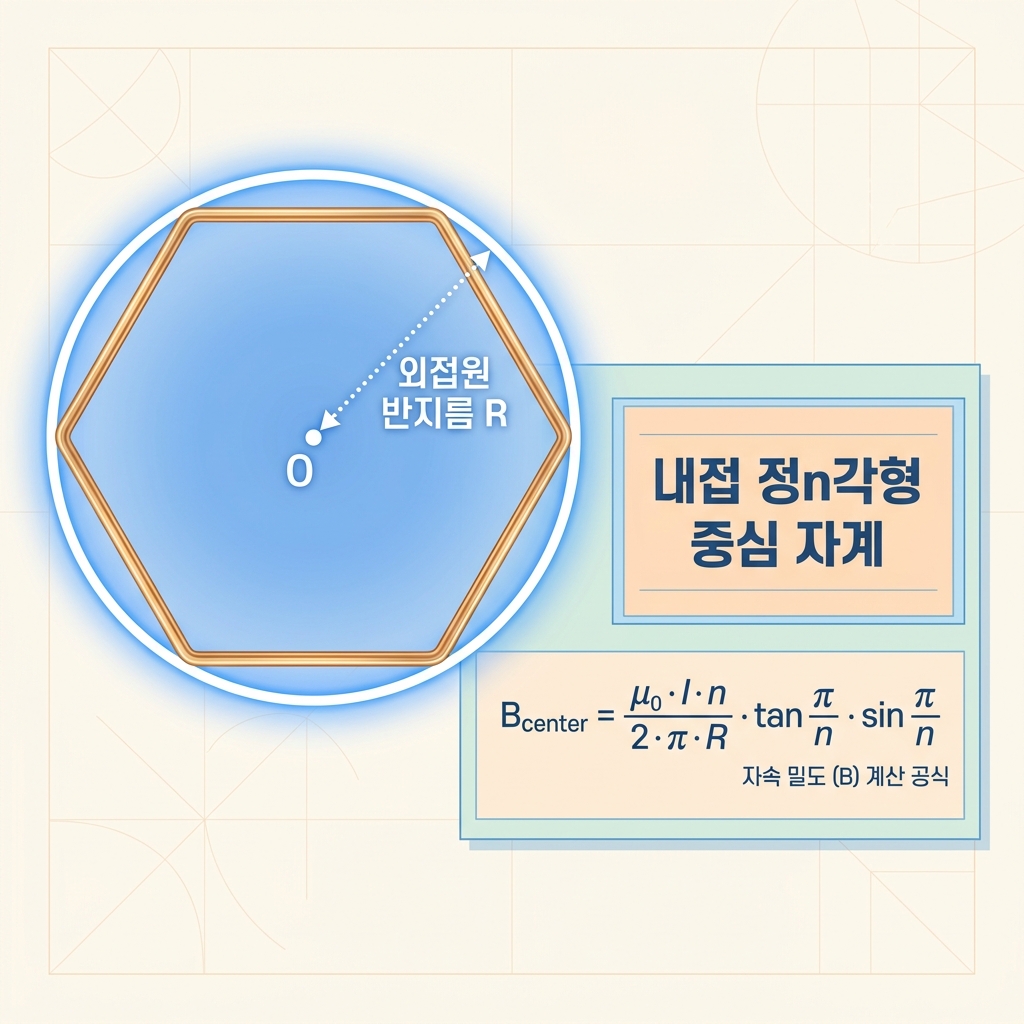

내접 정n각형 중심 자계 마스터 공식 H=nI2πR⋅sinπn⋅tanπn [A/m]

• n: 다각형의 변의 개수 또는 꼭짓점 개수입니다. (삼각형이면 n=3, 사각형이면 n=4)
• R: 도형의 외곽 꼭짓점들을 완벽하게 감싸 안는 외접원의 고유한 반지름 크기입니다.
• 마스터 공식의 신비 (극한의 법칙): 이 공식의 진짜 묘미는 검산 기능에 있습니다. 내접하는 다각형의 꼭짓점 개수 n을 무한대(∞)로 아주 아주 많이 늘리면, 다각형은 결국 완벽한 둥근 '원' 그 자체가 됩니다. 실제로 위 수식에 n을 무한대로 보내는 극한을 취하면 뒤쪽 삼각함수 묶음이 소거되면서, 우리가 이미 제7장 초반부에 열심히 외웠던 무한장 원형 코일 중심 자계 공식인 H=I2R로 마법처럼 수렴하게 됩니다. 수식의 대칭성이 완벽하다는 증거입니다.

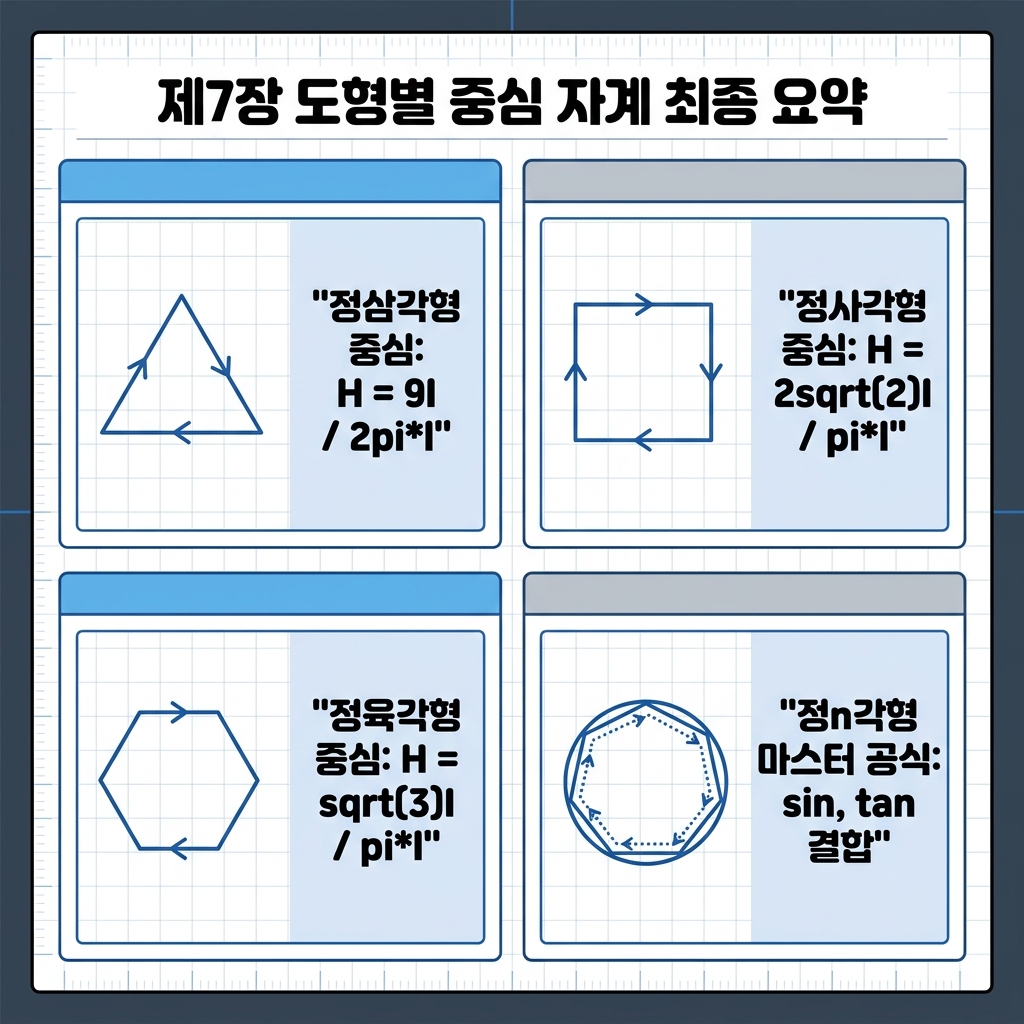

📘 다각형 중심 자계 초고속 암기 요약

• 한 변의 길이(l) 기준 분자 3대 상수의 암기 노래: 삼각형은 9, 사각형은 2루트2, 육각형은 그냥 루트3입니다. 분모는 모두 동일하게 파이알이 아닌 파이엘(πl)이 지킵니다.
• 반지름(R) 기준의 반전: 문제 지문에서 '한 변의 길이'를 주었는지 '외접원 반지름'을 주었는지 앞 글자를 명확히 확인한 뒤 수식을 골라내야 대참사를 막을 수 있습니다.
• 정n각형의 나침반: 올인원 마스터 공식은 반지름 기준일 때 분모에 2πR이 오고, 분자에는 꼭짓점 배수와 함께 사인과 탄젠트 콤보가 순서대로 결합하는 구조입니다.

오늘 정리한 도형 중심 자계 계산 파트는 전자기학 과목에서 복잡한 미적분 기호 없이 순수한 기하학적 형태와 정수 상수의 매칭만으로 답을 찾을 수 있는 대표적인 꿀맛 구간입니다. 문제에서 유도 과정을 길게 쓰라고 요구하지 않으므로, 객관식 보기들 중에서 내가 원하는 고유 상수의 형태를 선명하게 식별해 내는 눈감고 찍기 식 직관력을 키우는 것이 합격의 지름길입니다.

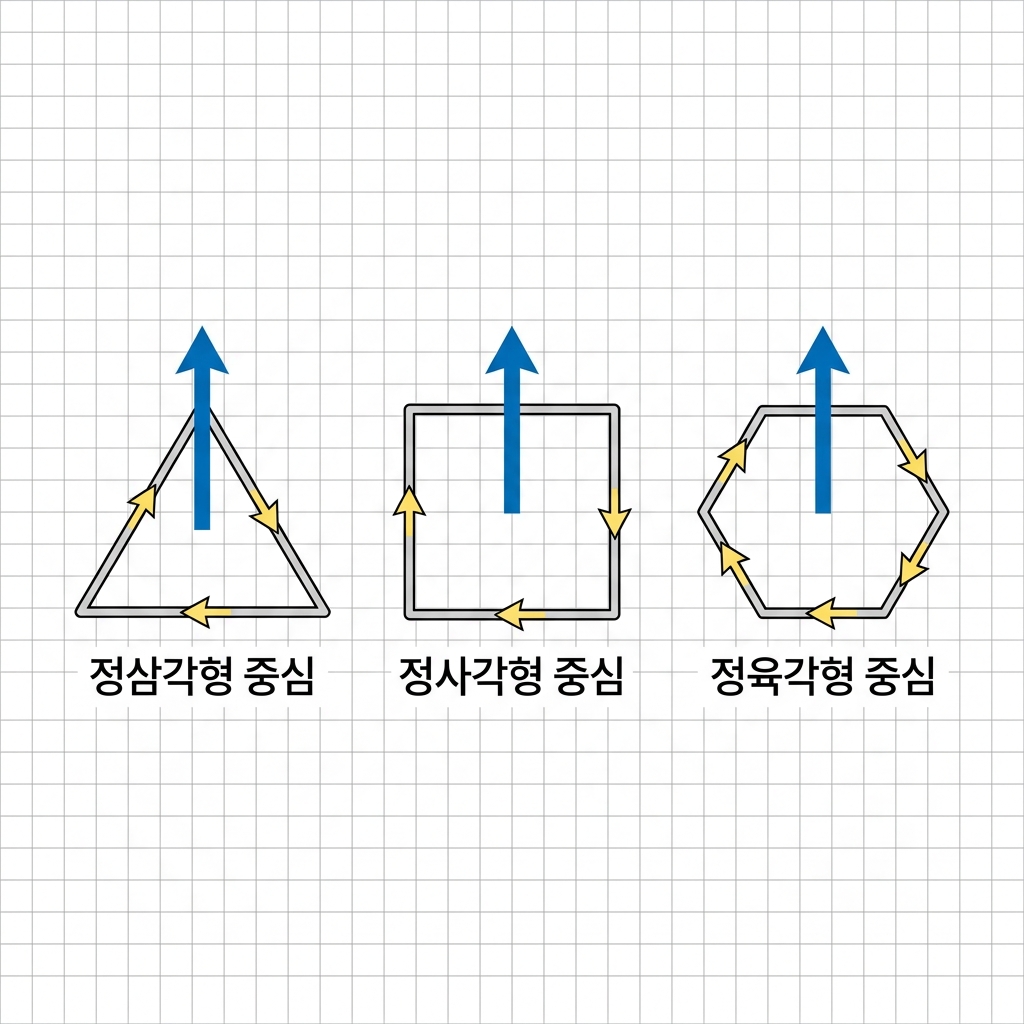

연습장 상단에 삼각형, 사각형, 육각형을 정갈하게 그려놓고 중심축으로 쏟아지는 전류의 방향을 앙페르 법칙으로 시각화해 보세요. 컴퓨터 특수 기호 없이 실제 시험지 규격 그대로 눈에 읽히는 정식 수식의 틀이 실전 시험장 화면에서 강력한 정답 지표가 되어 줄 것입니다. 한 문항 한 문항 탄탄하게 내 지식으로 다져가는 여러분의 합격 여정을 언제나 힘차게 응원합니다!
