[전자기학] 제7장 전류에 의한 자계 (2)

비오-사바르 법칙과 솔레노이드(환상/무한장) 완벽 정리

지난 시간에는 직선 전선이나 원통형 전선 주변에 생기는 자기장의 세기를 앙페르의 법칙으로 쉽게 구하는 방법을 배웠습니다. 하지만 전선의 모양이 꼬여있거나 복잡할 때는 앙페르의 법칙만으로 해결하기가 어렵습니다. 이때 등장하는 구원투수가 바로 자기장의 근본 법칙인 비오-사바르 법칙입니다.

이번 시간에는 시험 문제에서 기호 고르기와 수치 계산으로 매우 자주 출제되는 비오-사바르 법칙의 기본 원리와, 이 법칙을 응용한 원형 코일 중심 자계를 배웁니다. 더불어 전기기사 자격증 시험의 단골 정답 카드로 쓰이는 두 가지 형태의 솔레노이드(환상 모양과 무한히 긴 원통 모양) 내부 자기장 공식을 깔끔하게 정리해 보겠습니다.

1. 작은 조각들이 모여 만드는 열기: 비오-사바르 법칙

비오-사바르 법칙은 복잡하게 구부러진 전선 전체가 만드는 자기장을 한 번에 구하기 힘들 때, 전선을 아주 미세한 조각(dl)으로 잘게 쪼개어 계산하는 기법입니다. 각각의 작은 조각이 측정 지점에 만드는 미세한 자기장(dH)을 구한 뒤, 이 조각들의 힘을 싹 다 쓸어 모으는(적분) 원리입니다.

실제 시험지에 인쇄되는 정식 공식의 형태는 분모에 반지름의 제곱과 사파이(4π)가 결합하고, 분자에는 전류와 미소 길이, 그리고 전선과 지점이 이루는 사이 각도의 사인(&sin;) 성분이 곱해지는 형태를 취합니다.

비오-사바르 법칙 기본 공식 dH=I⋅dl⋅sinθ4πr2 [A/m]

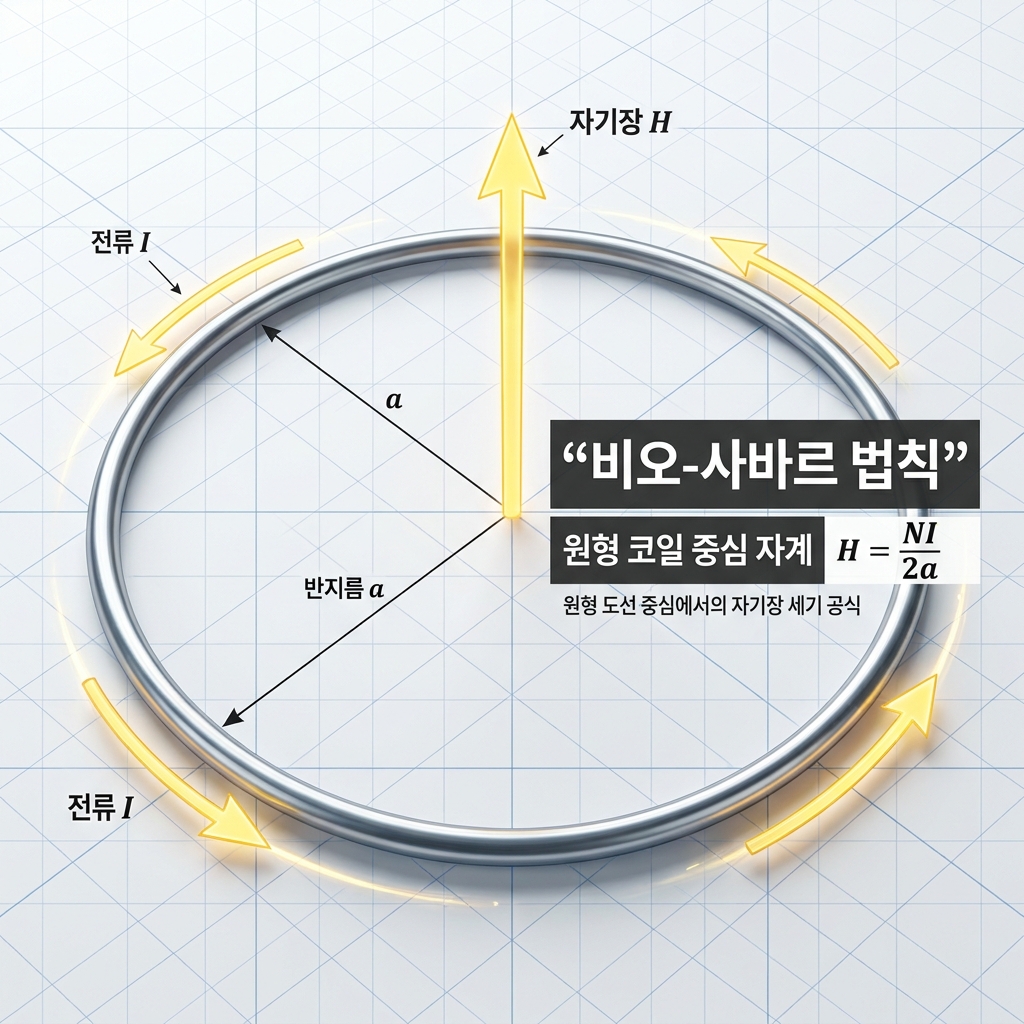

이 법칙을 둥글게 말려 있는 원형 코일에 적용하여 정중앙 중심점의 자기장을 모두 더하면 아래와 같이 아주 명쾌한 공식으로 압축됩니다. 시험에서는 이 결론 공식을 활용한 계산 문제가 정말 많이 나옵니다.

원형 코일 중심의 자계 세기 공식 H=NI2a [A/m]

• I: 전선에 흘려준 전류의 세기입니다.
• dl: 쪼개놓은 전선의 아주 미세한 일부분의 길이입니다.
• r: 전선 조각에서부터 자계를 측정하려는 지점까지의 거리입니다.
• a: 둥글게 말아놓은 원형 코일 자체의 반지름 크기입니다.
• N: 원형 코일을 겹쳐서 감은 횟수(권수)입니다. 문제에서 별 말이 없으면 1회(N=1)로 계산합니다.
• 비유: 한겨울에 커다란 캠프파이어 모닥불을 피웠을 때, 장작 더미 전체가 내뿜는 열기(전체 자기장)는 장작 개비 하나하나가 내뿜는 미세한 열기(dH)를 모두 합친 것과 같다는 개념입니다. 모닥불에 가까울수록(r 제곱) 열기가 강해집니다.

2. 도넛 모양의 완벽한 성벽: 환상 솔레노이드

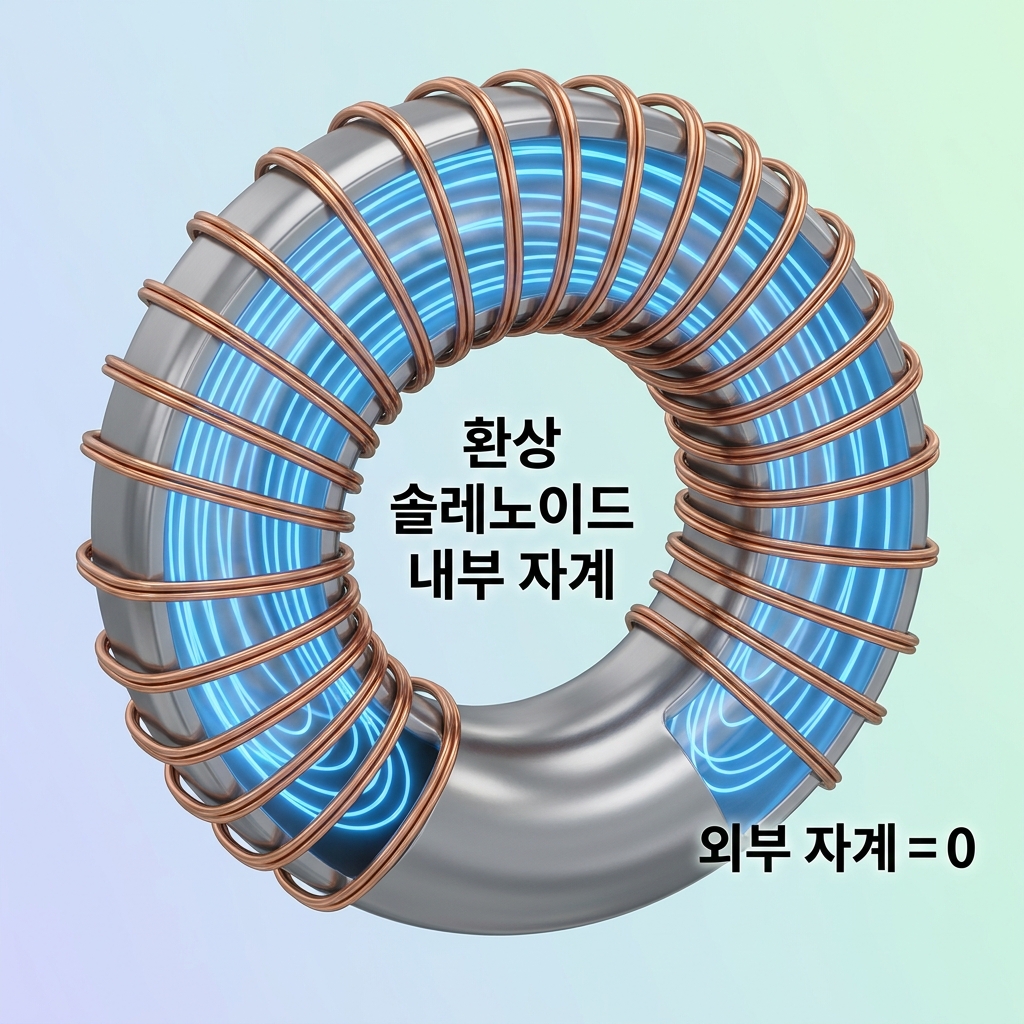

솔레노이드란 쉽게 말해 전선을 원통이나 틀에 촘촘하게 감아놓은 코일 덩어리를 말합니다. 그중에서 '환상 솔레노이드'는 동그란 도넛 모양의 철심 링에 전선을 빈틈없이 빙 둘러 가며 감아놓은 형태입니다.

환상 솔레노이드는 전자기학에서 아주 독특하고 아름다운 물리적 성질을 보여주기 때문에 시험 문제의 단골 단답형 주제로 쓰입니다. 전선을 타고 흐르는 전류가 만드는 모든 자기장이 도넛 모양 철심 '내부'에만 갇혀서 뱅글뱅글 돌고, 도체 바깥이나 도넛 구멍 한가운데 공간으로는 자력이 전혀 새어 나가지 않는 철통 보안을 자랑합니다.

환상 솔레노이드 내부 자계 공식 H=NI2πr [A/m]

• N: 도넛 철심에 전선을 총 몇 번 감았는지를 나타내는 전체 권수입니다.
• 2πr: 도넛 반지 고유의 중심 축을 따라 측정하는 평균 둘레 길이입니다.
• 핵심 오답 방지 팁: 시험 문제 보기 중에 환상 솔레노이드의 "외부 자계의 세기"나 "중심 공간(구멍)의 자계의 세기"를 묻는 말이 나오면 복잡한 수식을 계산할 필요도 없이 무조건 **영(0)**을 정답으로 골라야 합니다. 자력이 밖으로 절대 나오지 못하기 때문입니다.
• 비유: 도넛 모양의 둥근 실내 트랙(철심 내부) 안에서만 경주 자동차(자기장)들이 끝없이 돌고 있고, 경기장 관람석 바깥(외부 공간)이나 경기장 한가운데 잔디밭(중심 구멍)에는 차가 한 대도 다니지 못하게 펜스를 쳐놓은 상황과 똑같습니다.

3. 끝없는 일직선 터널: 무한장 솔레노이드

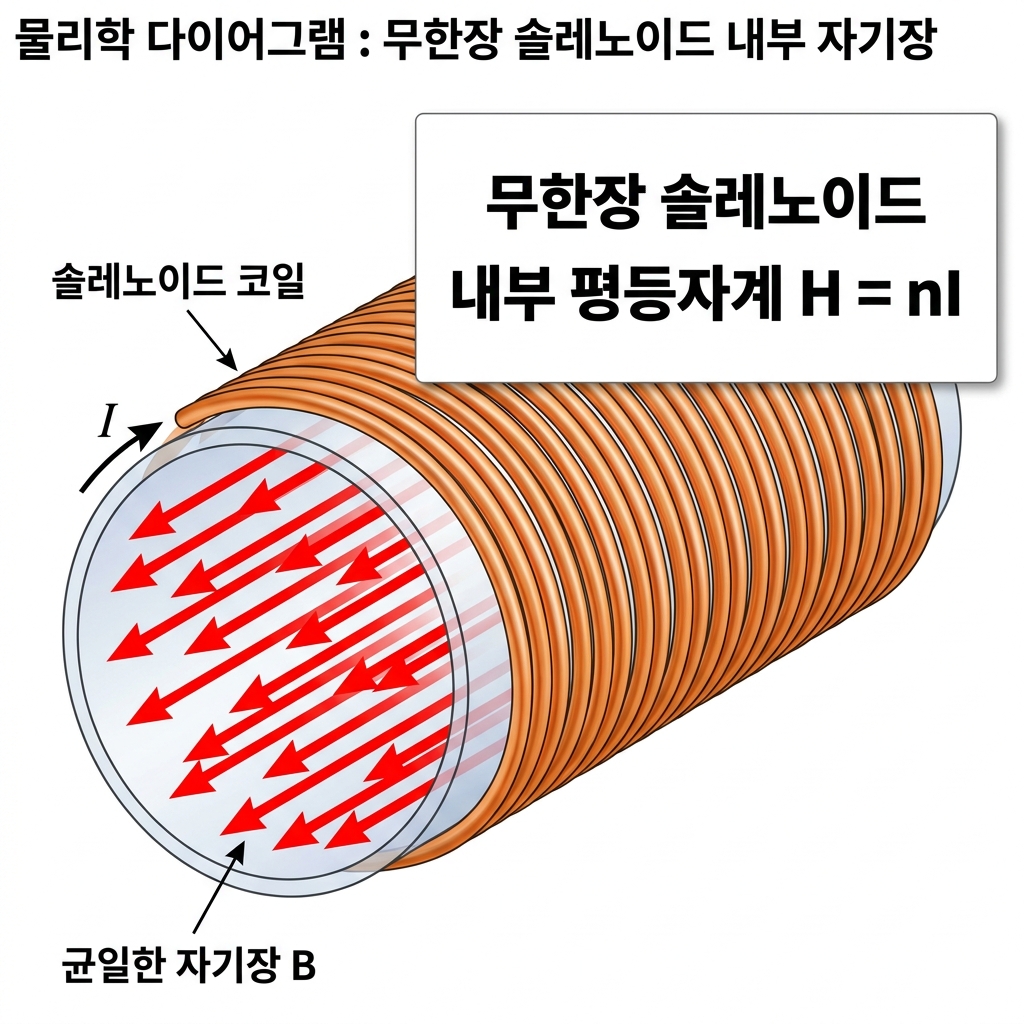

'무한장 솔레노이드'는 길다란 원통형 원기둥 파이프에 전선을 촘촘하고 빽빽하게 스프링 모양으로 감아놓은 장치인데, 그 파이프의 길이가 끝도 없이 길다고 가정한 물리적 모델입니다.

이 무한장 솔레노이드 내부로 들어가면 전자기학에서 가장 다루기 편한 평화로운 자기장 마당이 펼쳐집니다. 원통 내부 어디를 측정하더라도 자기장의 방향이 원통의 중심축과 완벽하게 일직선 평행을 이루며, 그 세기가 장소에 상관없이 한결같이 일정한 '평등자계'가 형성되기 때문입니다.

무한장 솔레노이드 내부 자계 공식 H=nI=NIL [A/m]

• n: 전체 감은 횟수를 전체 길이로 나눈 값으로, 전선 **'단위 길이(1미터)당 감은 횟수'**를 뜻하는 핵심 상수입니다.
• L: 솔레노이드 원통 자체의 총 길이입니다.
• 특이한 성질: 환상 솔레노이드와 마찬가지로, 무한장 솔레노이드도 원통 **'외부 공간의 자기장의 세기'**는 깔끔하게 **영(0)**이 됩니다. 또한 내부 자계 공식을 보면 분모에 반지름이나 거리 변수가 아예 없기 때문에, 원통 내부의 중심이든 벽면 근처든 자계의 강도가 완전히 똑같습니다.
• 비유: 끝없이 길고 곧게 뻗은 지하철 터널(솔레노이드 내부) 속으로 균일한 바람(평등자계)이 한 방향으로 씽씽 불어가고 있는 형태입니다. 터널 밖의 지상 공간(외부)에는 바람이 전혀 불지 않는 고요한 상태와 매칭할 수 있습니다.

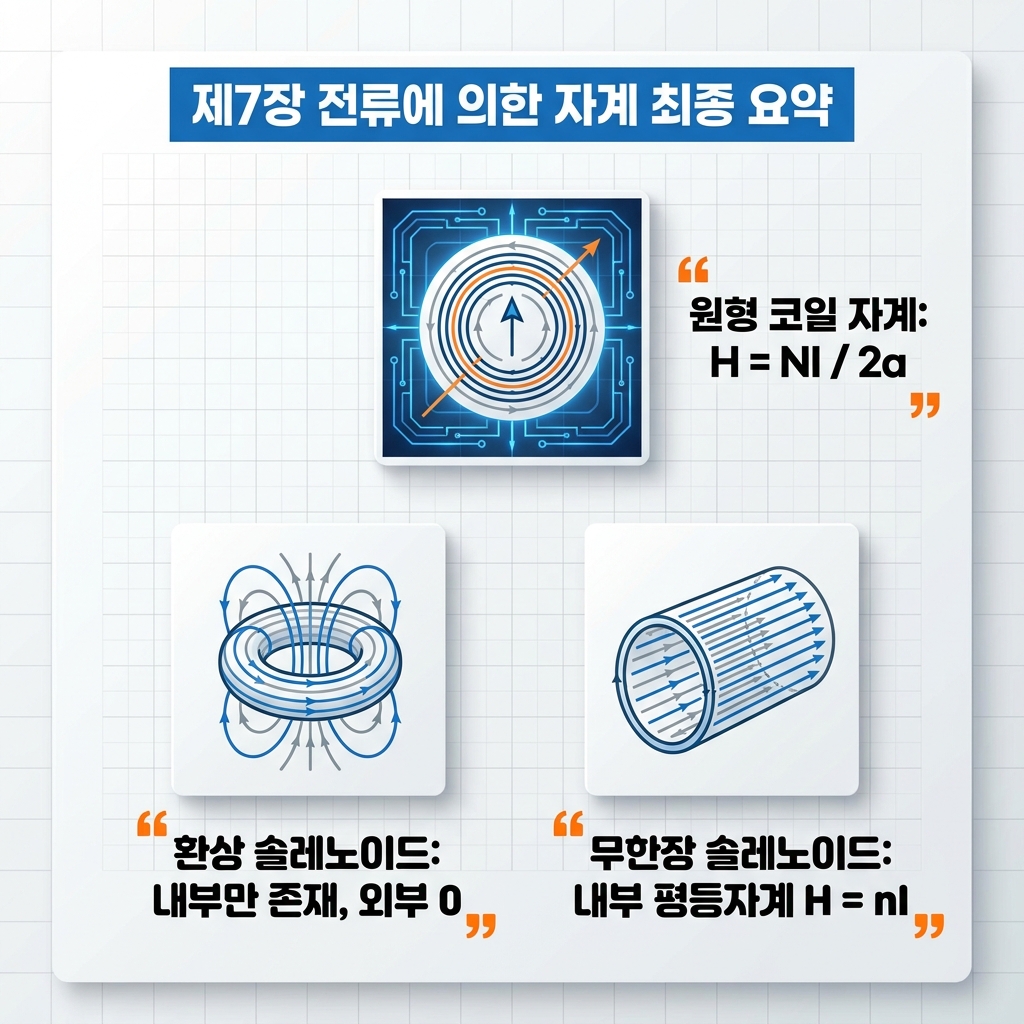

📘 제7장 전류에 의한 자계 핵심 요약 정리

• 비오-사바르 법칙의 근본: 미세 전선 조각들이 만드는 힘의 세기는 중심 지점까지의 거리 제곱에 철저히 반비례합니다.
• 원형 코일 중심점: 둥근 코일 정중앙의 자계 세기는 분모 상수가 파이가 없는 단순한 2a의 형태($NI/2a$)입니다.
• 솔레노이드 외부의 비밀: 환상이든 무한장이든 코일 구조물의 바깥쪽 외부 자계는 예외 없이 무조건 영(0)입니다.
• 무한장의 평등성: 무한장 솔레노이드 내부는 위치에 상관없이 오직 일 미터당 감은 횟수와 전류의 곱($nI$)으로만 평평한 자계가 유지됩니다.

오늘 정리한 비오-사바르 법칙과 솔레노이드 내부 자계 파트는 과년도 전기기사 기출문제지에서 매번 빠지지 않고 출석 도장을 찍는 고가치 점수 구간입니다. 수식의 구조가 분수 모양으로 정형화되어 있어, 자질구레한 유도 과정을 다 까먹더라도 최종 결론 수식의 형태만 눈으로 명확히 인지하고 있으면 정답률을 극대화할 수 있습니다.

특히 환상 솔레노이드의 분모에는 원의 둘레 길이인 $2\pi r$이 들어가고, 무한장 솔레노이드 내부에서는 거리 성분이 완전히 사라진다는 물리적 차이점을 명확히 비교하며 공부하셔야 시험장 함정 카드를 안전하게 피해 갈 수 있습니다. 연습장에 도넛 모양과 긴 원통 모양을 가볍게 그려보고 갇혀서 흐르는 자기장의 궤적을 시각화해 보세요. 전자기학의 두꺼운 공식 장벽이 기분 좋은 합격의 지름길로 변할 것입니다. 수험생 여러분의 뜨거운 독학 도전을 온 마음으로 응원합니다!
