[전자기학] 제7장 자위, 전위 그리고 쌍극자와 이중층의 대칭성

전기기사 필기 시험에서 가장 헷갈리는 자위와 전위, 자기/전기 쌍극자, 자기/전기 이중층, 그리고 자속/전속 밀도의 대칭 구조를 완벽하게 해부합니다. 형태를 혼동하기 쉬운 고난도 공식들을 1대1 쌍둥이 매칭법으로 정리하고, 깨짐 없는 정식 수학 수식(MathML)과 중학생 눈높이 해설로 확실한 득점 카드를 만들어 드립니다.

[전자기학] 제7장 자위, 전위 그리고 쌍극자와 이중층의 대칭성

쌍극자 모멘트부터 이중층 공식, 자속과 전속 밀도의 쌍둥이 빌드업

전자기학을 공부할 때 가장 가성비가 좋은 순간은 앞 단원에서 눈물 흘리며 외웠던 어려운 공식이 이름만 바뀌어 그대로 다시 등장할 때입니다. 오늘 정리할 자위, 쌍극자, 이중층 파트가 바로 전자기학 전체에서 가장 완벽하게 좌우 대칭을 이루는 최고의 효자 구간입니다.

전기 세계의 압력을 '전위'라고 부른다면, 자석 세계의 압력은 '자위'라고 부릅니다. 이처럼 기호의 옷만 갈아입혀 주면 복잡해 보이던 수식들이 일사천리로 풀리게 됩니다. 시험장에서 1초 만에 형태를 찾아낼 수 있도록 정석적인 수학 수식과 명쾌한 비유를 통해 아주 풍성하게 파헤쳐 보겠습니다.

1. 전기와 자석의 쌍둥이 빌드업: 전위/자위 및 전속/자속 밀도

기본적인 위치 에너지를 나타내는 수식부터 대칭이 시작됩니다. 공간에 홀로 서 있는 점전하나 점자하가 거리 r만큼 떨어진 지점에 만드는 전기적/자기적 압력의 공식입니다. 분모의 상수가 유전율에서 투자율로, 분자의 원천이 전하(Q)에서 자하(m)로 이동합니다.

전위(V)와 자위(U)의 대칭 공식 V = Q 4 π ε 0 r   [ V ]   , U=m4πμ0r [A]

마찬가지로 전선이나 자석에서 뿜어져 나오는 힘의 선들이 얼마나 빽빽하게 뭉쳐 가는지 나타내는 전속 밀도(D)와 자속 밀도(B) 역시 완벽한 짝꿍입니다. 원래 힘의 마당인 전계(E)와 자계(H)에 각각 유전율과 투자율을 곱해주기만 하면 밀도 공식이 완성됩니다.

전속 밀도(D)와 자속 밀도(B) 공식 D = ε 0 E   [ C / m 2 ]   , B=μ0H [Wb/m2]

• ε0, μ0: 각각 전기가 퍼지는 기준(진공 유전율)과 자석 힘이 스며드는 기준(진공 투자율) 상수입니다.
• r: 원천 중심에서부터 측정하려는 지점까지의 직선거리입니다. 전위와 자위는 그냥 거리 r에 반비례합니다.
• 비유: 주전자에 물을 끓일 때 나오는 수증기의 전체 압력(전위/자위)도 중요하지만, 좁은 구멍(면적)을 통과할 때 수증기가 얼마나 강력하고 빽빽하게 뿜어져 나오는지 밀도(전속/자속 밀도)를 따지는 것과 같습니다.

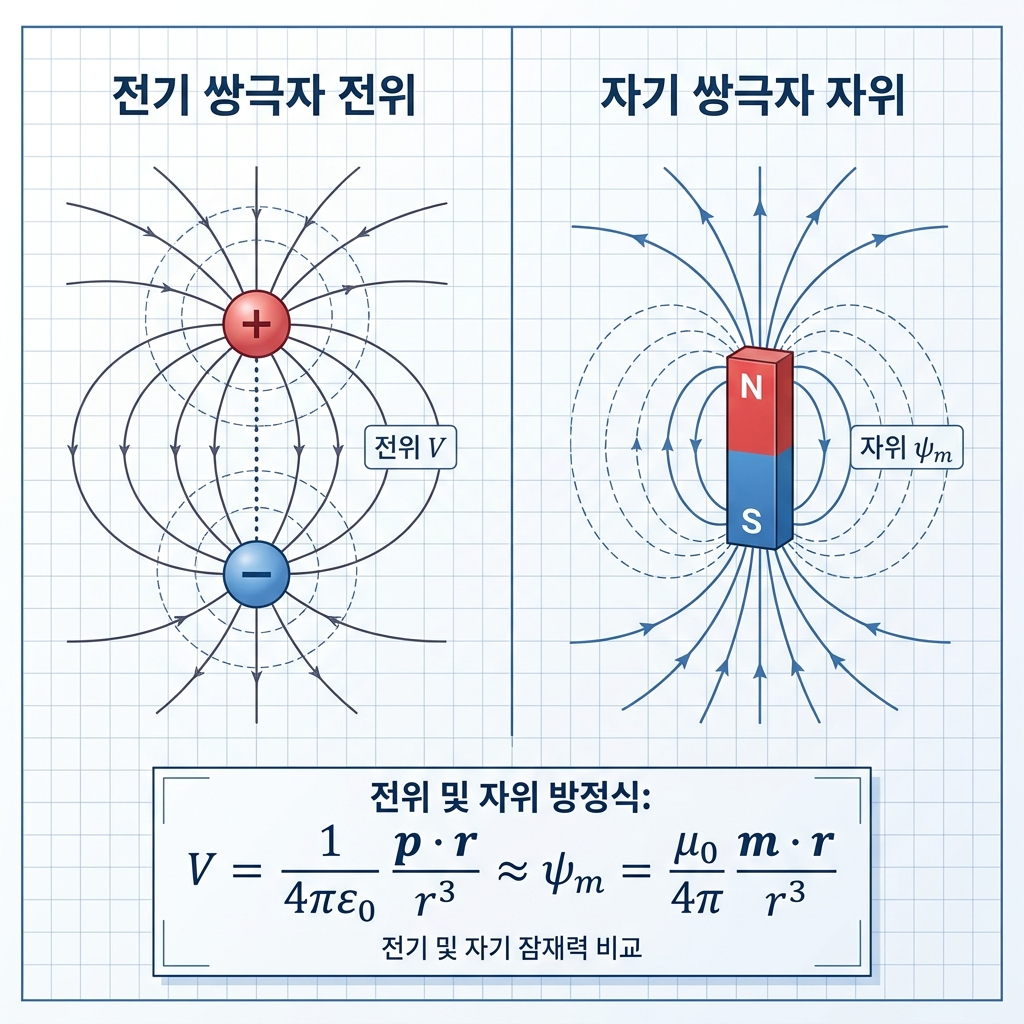

2. 꼬리를 물고 붙어 있는 쌍둥이: 전기 쌍극자와 자기 쌍극자

플러스와 마이너스 전하가 아주 미세한 거리를 두고 찰딱 붙어 있는 결합체를 전기 쌍극자라고 부르며, 자석의 N극과 S극이 붙어 있는 아주 작은 막대자석 분자 하나를 자기 쌍극자라고 부릅니다. 이 구조에서는 멀리 떨어진 지점 r에서의 자위와 자계의 세기를 물어보는데, 일반 점전하와 달리 거리가 멀어질수록 힘이 엄청나게 빠른 속도로 소멸하는 독특한 성질이 있습니다.

자기 쌍극자가 만드는 자위(U) 공식 U=M⋅cosθ4πμ0r2 [A]

자기 쌍극자가 만드는 자계의 세기(H) 공식 H=M4πμ0r31+3cos2θ [A/m]

• M: 쌍극자 모멘트로, 전하(또는 자하)의 크기에 떨어진 거리를 곱한 쌍극자 고유의 진짜 파워 체급입니다.
• θ (세타): 쌍극자 중심축을 기준으로 측정 지점이 얼마나 옆으로 비껴갔는지를 나타내는 각도입니다.
• 시험 대적중 포인트: 일반적인 전하의 자계는 거리 제곱에 반비례하지만, 쌍극자 구조물에서는 자위가 거리 제곱($r^2$)에 반비례하고, 자계의 세기는 무려 거리 세제곱($r^3$)에 반비례하여 급격하게 줄어듭니다. 시험 문제 보기 중에서 지수 숫자를 찾는 함정으로 무조건 출제됩니다.

3. 얇은 판 자석의 마법: 전기 이중층과 자기 이중층

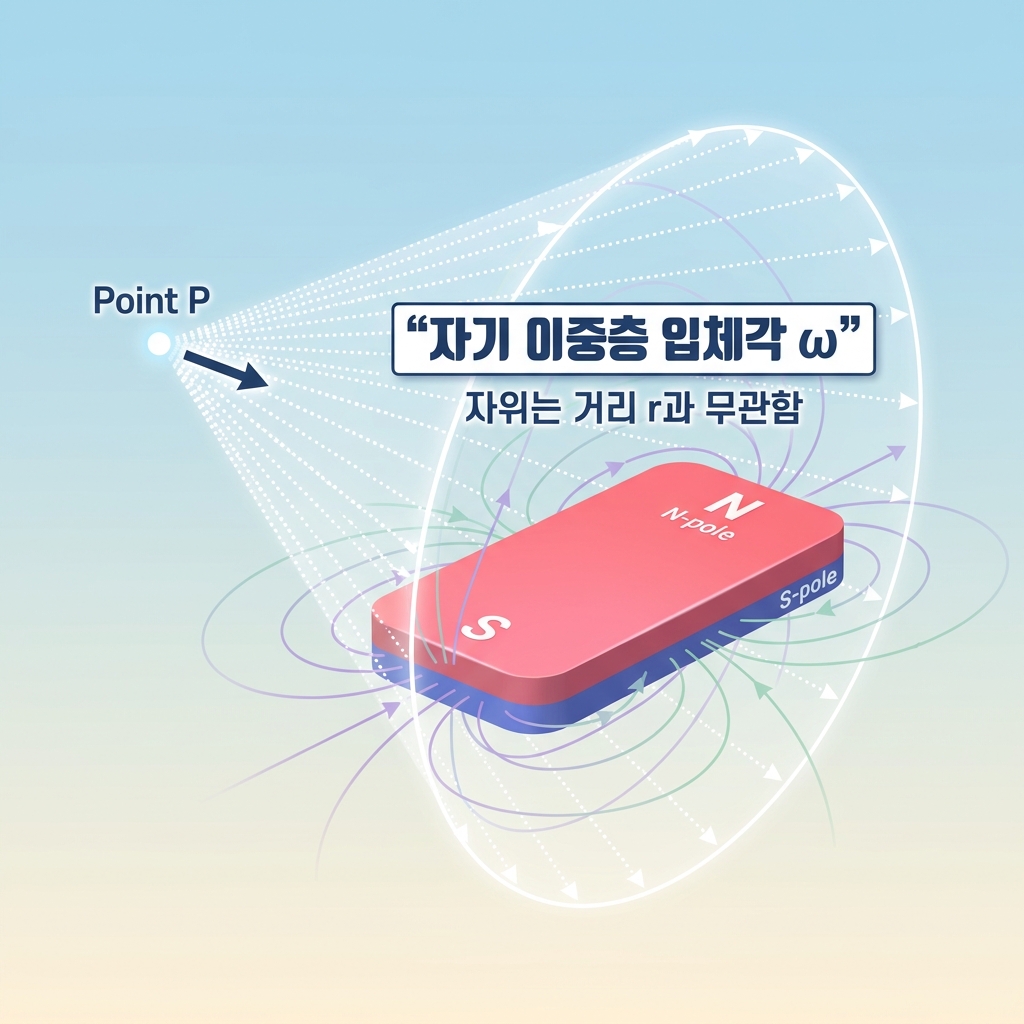

쌍극자들이 1렬로 나란하게 늘어서서 하나의 거대한 얇은 널빤지(판형) 모양의 층을 이룬 것을 이중층이라고 부릅니다. 윗면은 전부 N극이고 아랫면은 전부 S극인 아주 얇은 판자 자석을 연상하시면 됩니다. 이 이중층이 저 멀리 떨어진 지점에 미치는 압력(자위)을 계산할 때는 거리가 아니라, 그 지점에서 판자 자석을 바라보았을 때 내 눈에 들어오는 시야의 크기인 입체각(ω)이 핵심 변수로 작동합니다.

자기 이중층이 만드는 자위(U) 공식 U=M⋅ω4πμ0 [A]

• ω (오메가): 측정 지점에서 이중층 도체를 바라보는 3차원 시야각인 입체각(스테라디안)입니다.
• 공식의 거대한 함정: 이중층 자위 공식을 눈으로 가만히 들여다보면, 놀랍게도 떨어진 거리 변수 r이 공식에서 완전히 증발해 있습니다. 즉, 이중층이 만드는 자위의 크기는 거리가 얼마나 멀고 가까운지와 무관하게 오직 내 눈에 들어오는 입체각의 크기에 의해서만 지배를 받습니다. 시험 문제에서 "이중층의 자위는 거리와 어떤 관계인가?"라고 물으면 "거리와 무관하다(비례하지 않는다)"가 정답입니다.
• 비유: 거대한 극장의 스크린(이중층)을 바라볼 때, 스크린 바로 앞에 있더라도 눈을 가려버리면 아무것도 안 보이지만, 멀리 떨어져 있더라도 스크린 전체가 내 시야(ω)에 온전히 들어오면 영화 화면의 압도감이 그대로 유지되는 원리와 비슷합니다.

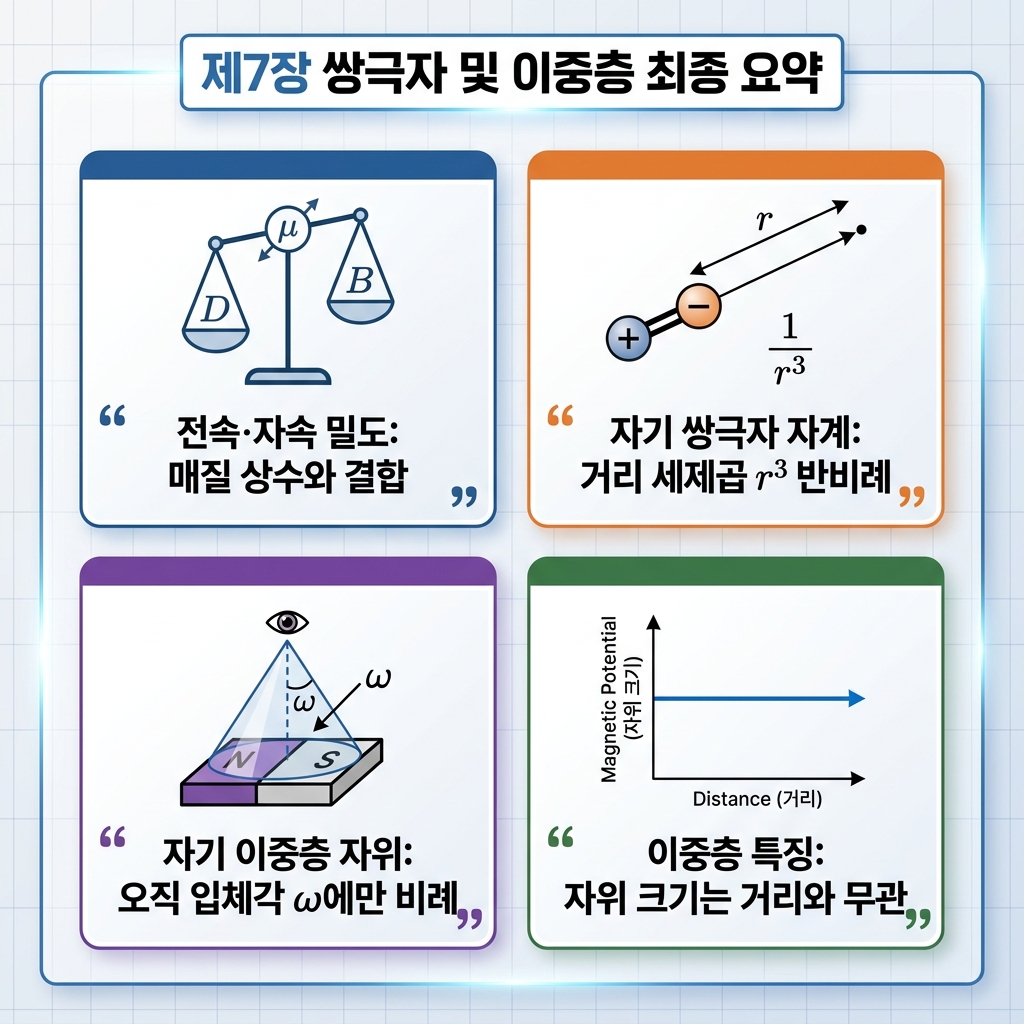

📘 쌍극자 및 이중층 대칭 핵심 요약

• 완벽한 1대1 매칭: 전위(V)와 자위(U), 전속밀도(D)와 자속밀도(B)는 유전율과 투자율 기호 하나만 교체하면 100% 형태가 동기화됩니다.
• 쌍극자 반비례의 법칙: 쌍극자 구조가 출제되면 압력은 거리 제곱($r^2$)에 반비례하고, 세기 힘은 거리 세제곱($r^3$)에 반비례한다는 차수를 본능적으로 찾아내야 합니다.
• 이중층과 입체각: 이중층 공식은 오직 입체각(ω)의 크기에만 비례하며, 수식 내에 거리 r 성분이 아예 존재하지 않는 특수성을 가집니다.

오늘 정리한 제7장 정자계의 쌍극자와 이중층 수식들은 전자기학 과목 전체에서 가장 정교한 대칭 구조의 아름다움을 뽐내는 구간입니다. 컴퓨

터 소스 코드처럼 깨지는 더러운 텍스트를 다 치워버리고 실제 기출문제지와 정본 서적 규격 그대로 눈에 잘 익히도록 구성했으니, 형태적인 특징을 머릿속에 사진 찍듯 저장해 두는 것이 최고의 공부법입니다.

쌍극자는 분모의 지수가 삼차라는 점, 이중층은 거리가 아예 없다는 점이라는 두 가지 강력한 아킬레스건 열쇠만 쥐고 있으면 시험장 기출문제의 절반 이상을 거저먹을 수 있습니다. 차분하게 연습장에 전선과 자석 기호의 짝을 맞추어 보며 여러분만의 탄탄한 합격 지도를 그려나가시길 바랍니다. 언제나 목표를 향해 끈기 있게 달리는 여러분의 값진 땀방울을 뜨겁게 응원합니다!
