[전자기학] 제6장 전류 마무리

발열량, 최대전력전달, 배율기와 분류기 완벽 정리

전선에 전류가 흐르면 단순히 전하만 이동하는 것이 아니라, 전기 에너지가 빛이나 열 같은 다른 형태의 에너지로 변하게 됩니다. 겨울철에 트는 전기히터나 우리가 쓰는 스마트폰이 따뜻해지는 이유가 바로 이 때문입니다.

이번 시간에는 시험에서 무조건 한두 문제가 튀어나오는 중요한 계산 공식들을 다룹니다. 전류가 만드는 열의 양을 계산하는 방법부터 시작해서 전선을 타고 흐르는 에너지를 100% 효율로 전송하는 조건, 그리고 계측기의 한계를 극복하게 해주는 도구들까지 한눈에 보기 쉽게 정리해 보겠습니다.

1. 전기가 만드는 따뜻함: 발열량 법칙(줄의 법칙)

전항들이 저항을 통과할 때 부딪히면서 발생하는 열에너지를 줄의 열이라고 부릅니다. 1초 동안 발생하는 전기 에너지를 전력이라고 하며, 이 전력에 흐른 시간을 곱하면 총 에너지가 나옵니다. 이 전기 에너지를 우리가 흔히 쓰는 열량 단위인 칼로리(cal)로 바꾸기 위해 기적의 숫자 0.24를 곱해줍니다.

발열량 계산 공식 H=0.24⋅W=0.24⋅I2Rt [cal]

• H: 발생하는 총 열량(칼로리)입니다.
• I: 전선에 흐르는 전류입니다. 전류가 2배 세지면 열은 제곱인 4배로 폭발하듯 늘어납니다.
• R: 전기를 방해하는 전기 저항입니다.
• t: 전류가 흐른 시간(초)입니다.
• 비유: 두 손을 비빌 때 더 세게(전류 제곱) 비비거나, 거친 장갑을 끼고(저항) 오래(시간) 비빌수록 손이 엄청나게 뜨거워지는 현상과 같습니다.

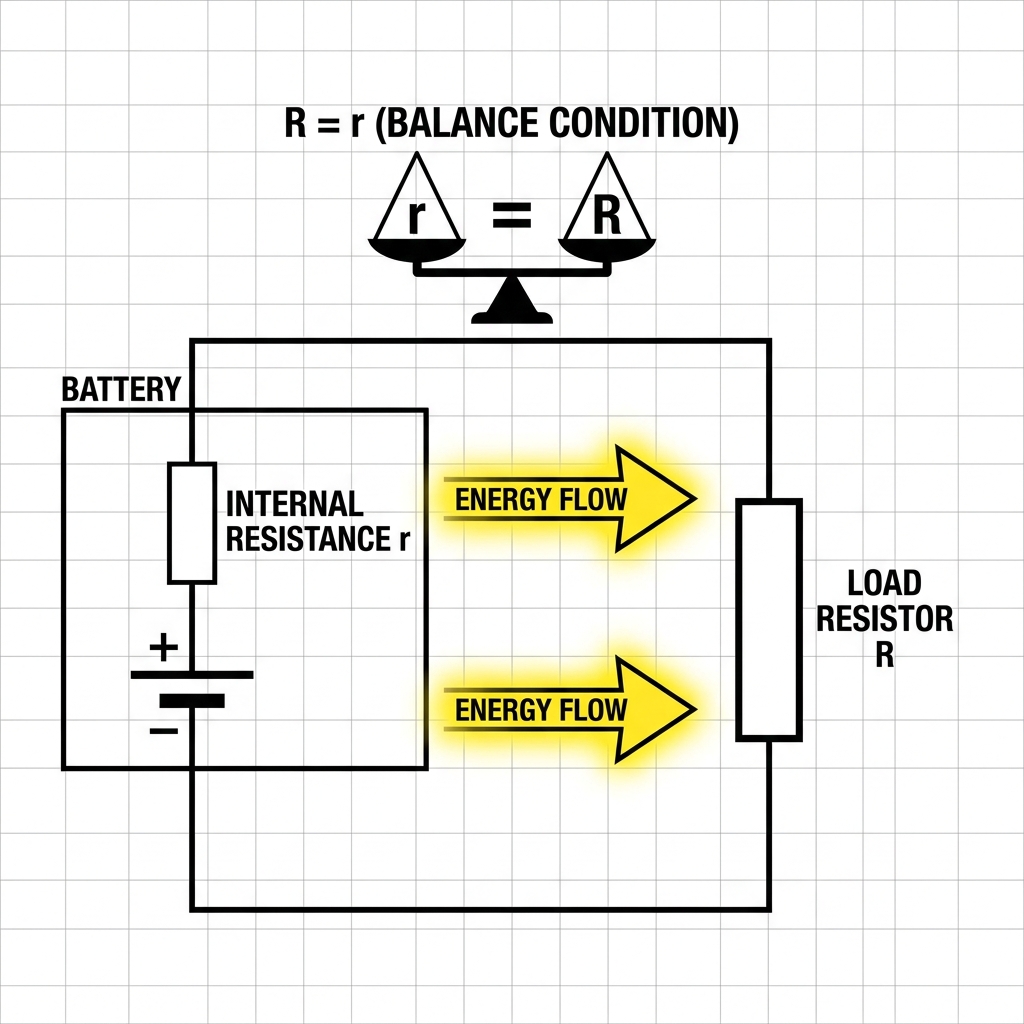

2. 에너지를 가장 많이 보내는 비결: 전지와 최대전력전달조건

배터리(전지) 내부에는 전기를 만들어내는 힘인 기전력 외에도, 전류의 흐름을 미세하게 방해하는 '내부 저항'이 숨어 있습니다. 이 배터리에 우리가 쓰고 싶어 하는 가전제품(외부 부하 저항)을 연결했을 때, 배터리의 에너지를 외부 기기에 가장 많이 쥐여줄 수 있는 특별한 조건이 존재합니다.

최대전력전달조건 공식 R=r

• R: 가전제품이나 모터 같은 외부 부하의 저항입니다.
• r: 배터리 내부가 스스로 가지고 있는 숨은 내부 저항입니다.
• 핵심 원리: 외부 저항이 내부 저항과 완벽하게 크기가 같아지는 순간, 외부 기기에 전달되는 전력(에너지)이 정상에 오르게 됩니다. 만약 두 저항이 다르면 배터리 혼자 열을 내며 에너지를 낭비하거나 외부 기기로 힘이 제대로 가지 못합니다.
• 비유: 두 사람이 마주 보고 서서 물건을 주고받을 때, 서로의 손높이와 힘(저항)이 똑같이 균형을 이뤄야 물건을 떨어뜨리지 않고 가장 안전하고 많이 전달할 수 있는 것과 같습니다.

3. 계측기의 한계를 넓히다: 배율기와 분류기

우리가 가진 전압계나 전류계는 측정할 수 있는 최대 한계치(눈금)가 정해져 있습니다. 예를 들어 10V까지밖에 못 재는 전압계로 100V라는 큰 전압을 재면 계측기가 타버리게 됩니다. 이때 꼼수를 써서 측정 범위를 10배, 100배 넓혀주는 고마운 회로 부품들이 바로 배율기와 분류기입니다.

① 전압계의 한계를 넓히는 '배율기'

전압은 저항이 크면 클수록 더 많이 걸리는 성질이 있습니다. 이를 이용해 원래 전압계 앞에 아주 큰 저항을 직렬로 이어 붙여서, 전압의 대부분을 이 가짜 저항이 대신 맷집처럼 맞아주도록 만드는 장치입니다. 원래 전압계의 측정 범위를 m배 늘리기 위해 달아야 하는 배율기 저항의 크기는 다음과 같습니다.

배율기 저항 공식 Rm=(m-1)Rv

• Rm: 직렬로 이어 붙여야 하는 배율기 저항의 크기입니다.
• m: 내가 늘리고 싶은 전압 측정 배수입니다. (예: 10배를 늘리고 싶다면 m=10)
• Rv: 원래 전압계가 내부에 가지고 있던 고유한 저항입니다.

② 전류계의 한계를 넓히는 '분류기'

전류는 좁은 길보다 넓은 길로 더 많이 흐르려는 성질이 있습니다. 이를 이용해 전류계와 병렬로 나란하게 가느다란 우회도로 저항을 설치하여, 거대한 전류의 대부분을 옆길로 빼돌리는 장치입니다. 전류 측정 범위를 n배 늘리기 위한 분류기 저항의 크기는 다음과 같습니다.

분류기 저항 공식 Rs=1n-1Ra

• Rs: 병렬로 곁들여 달아야 하는 우회도로용 분류기 저항입니다.
• n: 내가 늘리고 싶은 전류 측정 배수입니다.
• Ra: 원래 전류계가 내부적으로 가지고 있는 고유한 저항입니다.
• 비유: 홍수가 나서 강물(전류)이 넘치려고 할 때, 원래 물길(전류계)이 터지지 않도록 옆에 커다란 방수로 우회로(분류기 저항)를 뚫어 물을 흘려보내는 방식을 생각하면 이해가 아주 쉽습니다.

📘 제6장 전류 핵심 최종 요약

• 줄의 법칙: 전류가 흐르면 열이 나며, 총 칼로리는 전류의 제곱과 저항, 시간에 비례하고 0.24를 곱해 구합니다.
• 최대전력전달: 배터리의 내부 저항과 가전제품의 외부 저항 크기가 똑같을 때 에너지가 가장 100% 잘 전달됩니다.
• 배율기 (전압계 확장): 전압계와 직렬로 저항을 달아 전압을 나눠 가지며, 공식은 배수에서 1을 뺀 값에 저항을 곱합니다.
• 분류기 (전류계 확장): 전류계와 병렬로 저항을 달아 전류를 빼돌리며, 공식은 배수에서 1을 뺀 값의 역수를 곱합니다.

이로써 제6장 전류 단원의 방대한 대장정이 모두 마무리되었습니다. 이번 단원은 수식들이 직관적이고 우리 생활 속 전자제품의 원리와 맞닿아 있어, 조금만 집중해서 비유를 생각하면 공식이 머릿속에 아주 오래 남습니다.

특히 배율기는 직렬공식, 분류기는 병렬 분수 공식이라는 짝꿍 관계와 최대전력의 저항 일치 조건은 시험 보기 고르기 문제로 엄청나게 자주 출제되는 알짜배기 지식입니다. 노트를 펴고 나만의 간단한 회로도를 그리면서 정리해 보시면 정답이 선명하게 보이실 겁니다. 수험생 여러분의 멋진 합격을 언제나 열렬히 응원합니다!
