[전자기학] 제5장 전계의 특수해법 (접지 도체구와 가변형 영상전하의 비밀)

전기기사 필기 합격을 위한 필수 코스인 접지 도체구와 점전하 이론을 다룹니다. 복잡한 미적분 없이 오직 순수 한글 공식과 직관적인 비유로 영상전하의 위치, 크기, 그리고 두 전하 사이에 작용하는 실제 힘을 완벽하게 마스터합니다.

지난 시간에는 끝없이 넓은 평면 금속판 앞에 전하를 놓았을 때, 반대편에 똑같은 크기의 가상 전하가 생기는 평면 영상법을 배웠습니다. 거울에 내 모습이 똑같은 크기로 비치는 아주 단순한 구조였습니다.

그런데 만약 그 거울이 평평하지 않고 둥근 공 모양(도체구)이라면 어떻게 될까요? 숟가락 뒷면이나 볼록 거울에 내 모습을 비추면 얼굴이 작아지고 거울 표면에 바짝 붙어 보이는 것처럼, 둥근 도체구 앞에서는 가상의 영상전하도 크기가 작아지고 위치도 변하게 됩니다.

오늘 다룰 주제는 바로 접지 도체구와 점전하입니다. 기사 시험에서 계산 문제와 공식 고르기로 정말 자주 출제되는 핵심 3요소인 영상전하의 위치, 크기, 그리고 작용하는 힘을 외계어 없는 청정 한글 공식으로 완벽하게 파헤쳐 보겠습니다.



둥근 거울 속 가상 전하의 주소: 영상전하의 위치

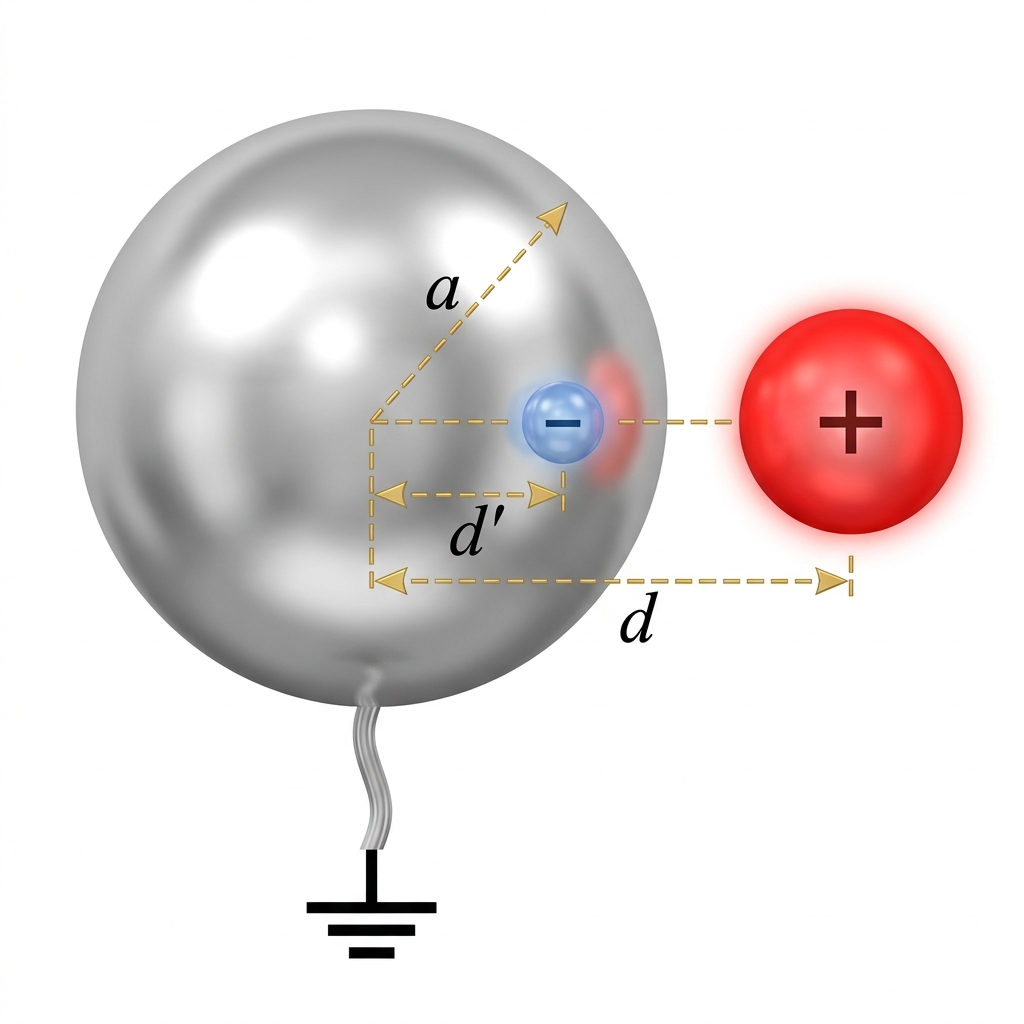

지구처럼 둥글고 전기가 잘 통하는 금속 공(접지 도체구)이 하나 있다고 상상해 봅시다. 이 공의 반지름 크기를 알파벳 소문자 에이(a)라고 부르겠습니다. 그리고 이 공의 정중앙 중심점으로부터 저 멀리 디(d)만큼 떨어진 바깥 공간에 플러스 성질을 가진 실제 전하 큐(Q)를 놓아둡니다.

금속 공은 땅과 연결(접지)되어 있기 때문에 항상 영 볼트의 안정한 상태를 유지해야 합니다. 플러스 전하가 다가오면 공 표면에는 마이너스 전하들이 유도되는데, 이 복잡한 분포를 풀기 위해 우리는 공 내부에 가상의 마이너스 전하를 하나 심어두기로 약속합니다. 이것이 바로 공 모양 유전체 환경에서의 영상법입니다.

이때 공 내부에 배치할 가상 영상전하의 위치는 수학적으로 아주 절묘한 자리에 정해집니다. 공의 중심에서부터 가상 전하까지의 새로운 거리(d')를 구하는 규칙은 다음과 같습니다.

한글 공식: 가상 전하의 위치 = (도체구 반지름의 제곱) / (중심에서 실제 전하까지의 거리)

• 해설: 이 공식은 아주 중요한 사실을 말해줍니다. 분모에 있는 실제 전하까지의 거리 디(d)가 공의 반지름 에이(a)보다 훨씬 크기 때문에, 계산 결과는 언제나 반지름 에이(a)보다 작게 나옵니다.
• 결론: 가상의 영상전하는 무조건 금속 공의 내부(안쪽)에 맺히게 된다는 뜻입니다.
• 비유: 볼록 거울 멀리서 손지 Keeping을 하면 거울 속 내 손 모양은 거울 표면 안쪽 공간에 아주 가깝게 맺히는 것과 일치합니다.



축소 복사된 가상 전하의 체급: 영상전하의 크기

평면 거울에서는 거울 속 내 크기가 실제와 똑같았지만, 둥근 공 거울에서는 가상 전하의 크기도 축소 복사되어 크기가 변합니다. 이 부분이 평면 영상법과 구형 영상법을 가르는 결정적인 차이점입니다.

공 표면의 곡률 때문에 힘이 사방으로 분산되므로, 공 내부에 세우는 가상 영상전하의 크기(Q')는 원래 전하량보다 항상 작아지게 됩니다. 그 크기를 결정하는 한글 공식은 아래와 같습니다.

 가상 전하의 크기 = - (도체구 반지름 / 중심에서 실제 전하까지의 거리) * 실제 전하량

• 마이너스 부호: 원래 전하가 플러스이면 가상 전하는 무조건 마이너스가 되어야 정중앙 표면을 영 볼트로 만들 수 있습니다.
• 체급의 변화: 반지름 나누기 거리 값은 항상 1보다 작은 소수가 되므로, 가상 전하의 크기는 원본 전하 큐(Q)를 아주 작게 축소한 형태가 됩니다.
• 역학적 거동: 실제 전하가 공에서 멀어지면 멀어질수록(분모인 d가 커질수록), 가상 전하의 크기는 점점 0에 가깝게 작아지면서 공의 정중앙 중심으로 수렴하게 됩니다. 반대로 실제 전하가 공 표면에 바짝 붙으면 가상 전하도 표면에 붙으면서 크기가 원본과 같아집니다.



두 전하 사이에 작용하는 진짜 힘의 정체

이제 마지막 단계로 실제 전하가 금속 공을 향해 어느 정도의 세기로 끌려가는지, 두 물체 사이에 작용하는 진짜 힘을 구해볼 시간입니다. 우리는 이미 복잡한 금속 공을 지워버리고 공간에 '실제 전하'와 공 안의 '가상 전하' 두 개만 남겨두었습니다.

따라서 두 전하 사이에 작용하는 힘은 우리가 전자기학 제1장에서 귀에 못이 박히도록 배운 쿨롱의 법칙을 그대로 적용하면 됩니다. 다만, 여기서 중학생도 이해할 수 있는 가장 직관적인 주의점 하나가 등장합니다. 바로 두 전하 사이의 순수한 거리를 구하는 일입니다.

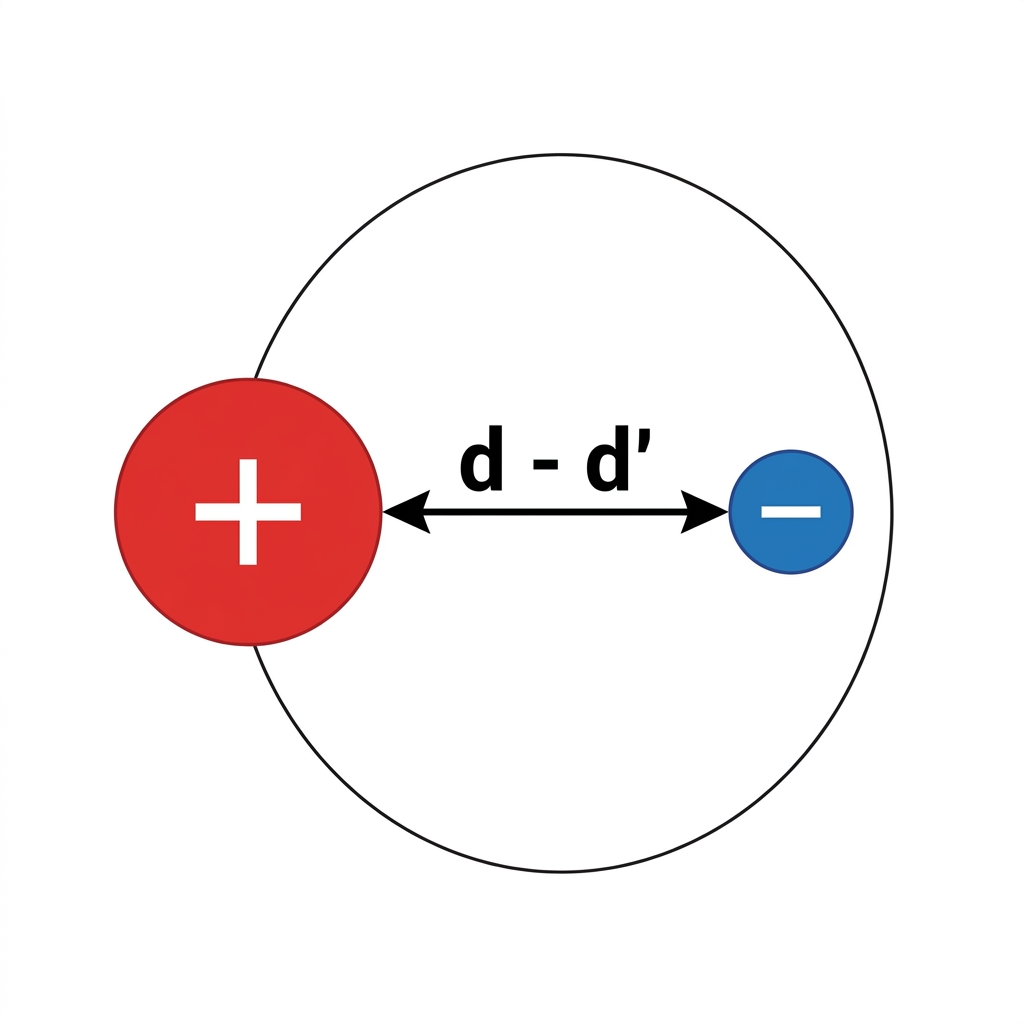

구의 중심에서 실제 전하까지의 거리는 디(d)이고, 구의 중심에서 가상 전하까지의 거리는 우리가 첫 번째 문단에서 구한 디 프라임(d')입니다. 그러므로 두 전하가 서로 마주 보고 있는 순수한 알짜 거리는 전체 거리 디(d)에서 안쪽 거리 디 프라임(d')을 쏙 빼준 **'d - d''** 가 됩니다. 이 거리를 분모에 넣고 제곱해 주면 힘의 공식이 아주 깔끔하게 유도됩니다.

작용하는 힘 = (실제 전하량 * 가상 전하량) / (4 * 파이 * 진공 유전율 * (실제 전하 거리 - 가상 전하 거리)의 제곱)

• 힘의 방향: 하나는 플러스 전하이고 하나는 마이너스 가상 전하이므로, 이 둘은 서로를 미친 듯이 당기는 흡인력(인력)만 작용합니다. 접지 도체구 문제에서 밀어내는 반발력이 정답으로 나오는 경우는 절대 없습니다.
• 수험 전략: 시험 문제에서는 이 공식 자체를 고르거나, 계산을 위해 분모의 거리 자리에 앞서 배운 위치 공식들을 대입하여 최종 정리된 형태를 물어봅니다. 기본 뼈대인 쿨롱 법칙의 형태만 기억하면 정답을 쉽게 골라낼 수 있습니다.



핵심 요약 정리

볼록 거울의 원리: 평면 도체와 달리 둥근 도체구에서는 가상 전하의 위치와 크기가 거리에 따라 계속 변하는 가변형입니다.

위치의 규칙: 반지름의 제곱을 전체 거리로 나눈 값이며, 가상 전하는 언제나 금속 공의 안쪽 내부 공간에만 존재합니다.



크기의 규칙: 반지름과 거리의 비율만큼 원본 전하보다 작게 축소 복사되며 부호는 항상 반대인 마이너스가 됩니다.

알짜 거리의 산정: 힘을 계산할 때 두 전하 사이의 순수한 거리는 전체 거리에서 가상 거리를 뺀 값의 제곱으로 계산합니다.



힘의 본질: 두 전하는 부호가 서로 다르기 때문에 언제나 예외 없이 서로를 끌어당기는 흡인력(인력)만 발생시킵니다.

접지 도체구의 영상법은 얼핏 보면 공식이 복잡하게 꼬여 있어 전자기학의 포기 유발 구간으로 악명이 높습니다. 하지만 오늘 배운 것처럼 볼록 거울 속에 축소되어 맺히는 미니 전하의 이미지를 상상하면 수식의 흐름이 한눈에 지도처럼 펼쳐지게 됩니다.

특히 시험에서는 영상전하의 위치 공식인 반지름 제곱 나누기 거리 공식을 단독으로 묻는 문제가 정말 많이 나오므로 이 부분은 반드시 암기장에 기록해 두셔야 합니다. 수학적 정밀함에 기하학적인 재미가 더해진 단원인 만큼, 원리를 완벽하게 이해한 여러분에게는 이 파트가 점수를 든든하게 챙겨주는 최고의 효자 과목이 될 것입니다.

연습장에 둥근 원을 하나 그려놓고 원 바깥의 큰 전하와 원 안쪽의 작은 전하를 화살표로 연결해 보며 나만의 지식을 완성해 보세요. 오늘도 끈기 있게 이론을 정복해 낸 여러분의 뜨거운 노력이 머지않아 확실한 합격의 열매로 귀결되기를 온 마음으로 응원합니다.
