[전자기학] 제4장 유전체 (패러데이관의 정의와 성질 완벽 해부)

전기기사 자격증 취득을 위한 전자기학 필수 이론입니다. 유전체 파트에서 자주 출제되는 패러데이관의 개념, 전속과의 관계, 매질 독립적인 특징 및 7가지 고유한 성질을 수험생 눈높이에 맞춰 명쾌하게 정리합니다.

전기기사를 공부하는 수험생 여러분들이 유전체 단원에 진입하면 전속밀도와 분극 현상에 이어 또 하나의 생소한 용어를 만나게 됩니다. 바로 패러데이관이라는 개념입니다. 이름만 들으면 실험실에 있는 어떤 유리관이나 기계를 떠올리기 쉽지만, 사실 이는 보이지 않는 전기의 힘의 흐름을 설명하기 위해 도입된 가상의 파이프라인입니다.

전자기학의 위대한 개척자인 패러데이는 공간에 퍼져 있는 전기력선들을 묶어서 하나의 관 형태로 상상하면 복잡한 유전체 내부의 현상들을 놀라울 정도로 쉽게 풀어낼 수 있다는 것을 발견했습니다. 이 이론은 훗날 전속밀도라는 거대한 개념의 모태가 되었으며, 현재까지도 시험에서 정답을 골라내는 핵심 이론으로 출제되고 있습니다.

어려운 수학적 증명이나 깨지는 특수 기호 대신, 누구나 직관적으로 이해할 수 있는 일상적인 비유와 깨끗한 수식을 사용하여 패러데이관의 모든 것을 완벽하게 파헤쳐 보겠습니다. 글의 양을 풍성하게 채워 수험생 여러분이 이 한 편으로 패러데이관을 완전히 마스터할 수 있도록 돕겠습니다.



패러데이관의 정의와 전속의 흐름

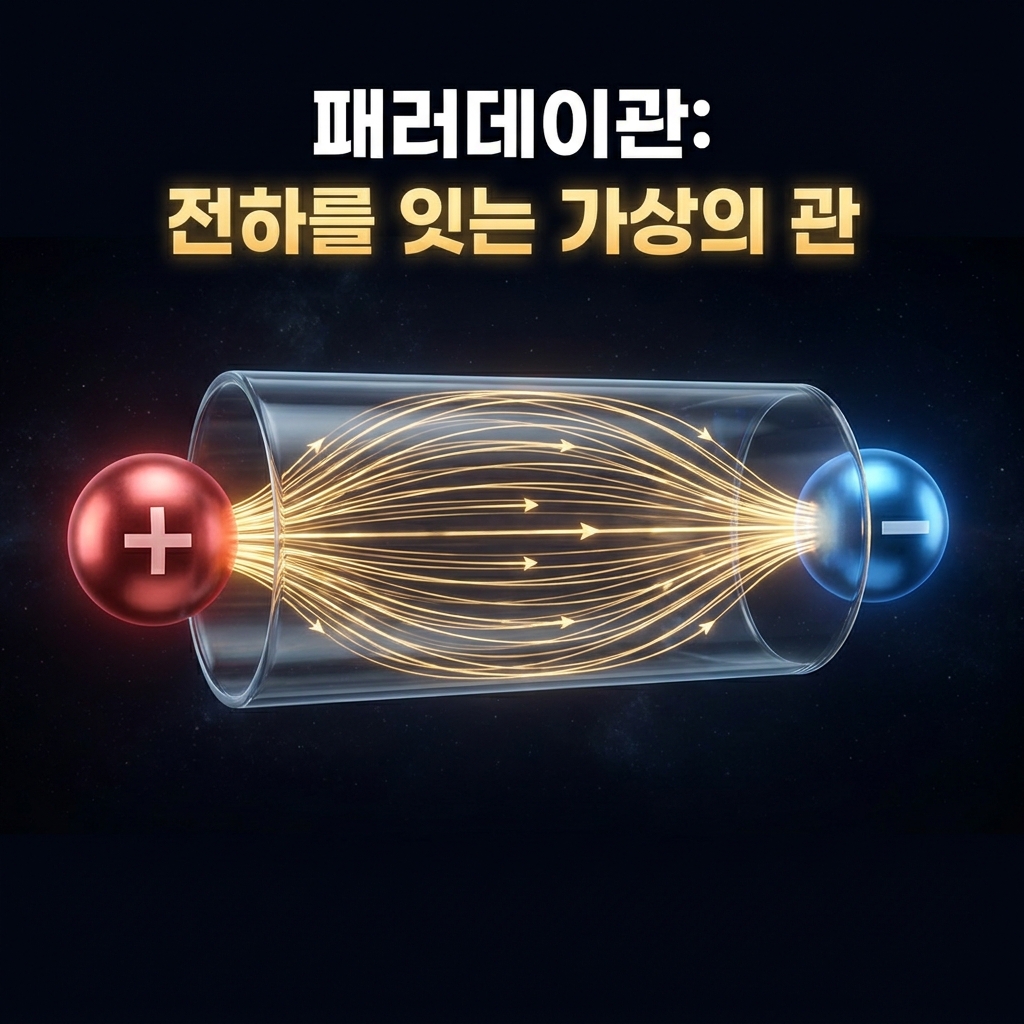

패러데이관은 전계가 형성된 공간에서 전기력선들을 다발로 묶어 만든 가상의 관입니다. 가장 쉽게 상상하는 방법은 양전하에서 출발한 물줄기가 음전하로 빨려 들어갈 때, 그 물줄기가 지나가는 경로를 감싸고 있는 투명한 호스를 떠올리는 것입니다. 이 호스의 벽면은 전기력선과 평행하게 이루어져 있으므로, 전기력선이 호스 벽을 뚫고 밖으로 새어 나가지 못하고 오직 호스 내부를 통해서만 흐르게 됩니다.

이 가상의 관은 언제나 플러스 전하가 있는 곳에서 시작하여 마이너스 전하가 있는 곳에서 끝이 납니다. 만약 우리가 플러스 1쿨롱의 단위 전하에서 출발하여 마이너스 1쿨롱의 전하로 들어가는 관을 만들었다면, 이를 단위 패러데이관이라고 부릅니다. 이 관 내부를 흐르는 순수한 전기적 힘의 총량을 우리는 전속이라고 약속하게 됩니다.

결과적으로 패러데이관 하나가 품고 있는 전속의 양은 언제나 1쿨롱으로 고정됩니다. 따라서 공간에 총 Q쿨롱만큼의 알짜배기 전하가 존재한다면, 그곳에서 뿜어져 나오는 패러데이관의 총개수 역시 정확하게 Q개가 됩니다. 전하의 양이 곧 관의 개수가 되는 이 단순하고 명쾌한 규칙은 전자기학의 복잡한 공간 계산을 개수 세기 영역으로 바꾸어주는 아주 편리한 도구입니다.



패러데이관의 핵심 물리적 성질

시험 문제에서 다음 중 패러데이관의 성질로 틀린 것을 고르라는 객관식 문항이 단골로 등장합니다. 수험생 여러분이 확실하게 점수를 챙기기 위해 반드시 숙지해야 할 핵심 성질들을 아주 상세히 정리해 보겠습니다.

첫째, 패러데이관의 양끝에는 반드시 부호가 반대이고 크기가 같은 전하가 존재합니다. 플러스 전하에서 시작했다면 도중에 끊어지지 않고 반드시 동일한 양의 마이너스 전하가 있는 곳까지 도달해야만 하나의 관이 완성됩니다. 도중에 전하가 없는 텅 빈 공간에서 갑자기 관이 생겨나거나 소멸하는 일은 절대로 일어날 수 없습니다.

둘째, 패러데이관의 총개수는 주변 매질의 유전율과 아무런 상관이 없습니다. 공기 중에 전하가 있든, 유리나 기름 같은 유전체 내부에 전하가 있든 상관없이 전하량이 Q라면 관의 개수는 무조건 Q개로 유지됩니다. 이 매질 독립적인 특성이야말로 유전체를 해석할 때 전계 대신 패러데이관(전속)을 주인공으로 삼는 가장 결정적인 이유입니다.

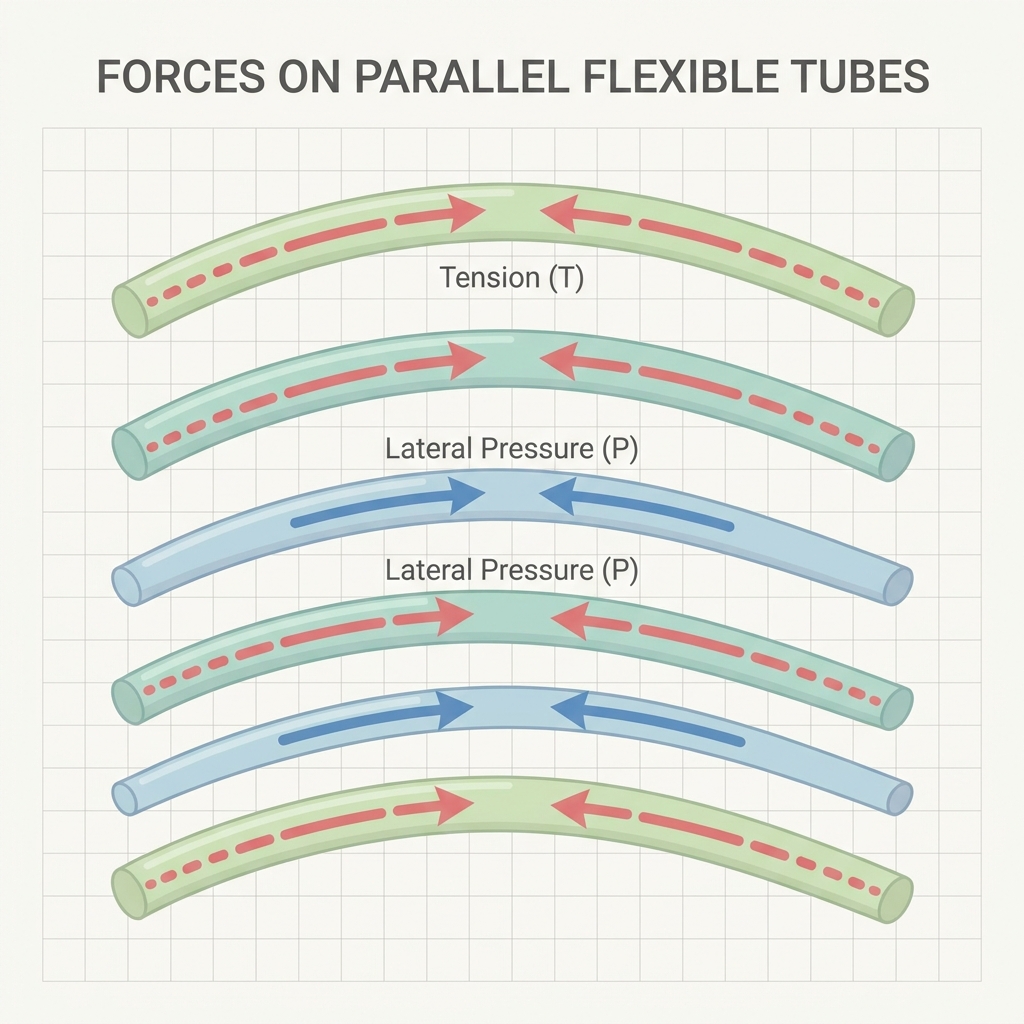

셋째, 패러데이관은 스스로의 길이를 짧게 수축시키려는 성질을 가지고 있습니다. 이는 플러스와 마이너스 전하가 서로를 끌어당기는 인장력으로 나타납니다. 마치 팽팽하게 늘어난 고무줄이 원래 길이로 돌아가려고 하는 물리적 복원력과 흡사합니다.

넷째, 옆에 나란히 달리는 패러데이관들끼리는 서로를 옆으로 밀어내려는 성질이 있습니다. 이를 측압 또는 수직 압력이라고 부르며, 같은 부호의 전기력선들이 서로 겹치거나 교차하지 않고 사방으로 퍼지게 만드는 원동력이 됩니다. 이 두 가지 힘의 균형에 의해 공간상의 전기장 모양이 아름다운 곡선 궤적으로 결정됩니다.



전속밀도와 전계 세기의 수식적 관계

수학적으로 패러데이관을 정밀하게 다루기 위해 우리는 밀도라는 개념을 도입하게 됩니다. 어떤 특정 단면적을 통과하는 패러데이관의 개수가 얼마나 빽빽한지를 나타내는 척도가 바로 패러데이관의 밀도입니다. 앞서 관 하나당 1쿨롱의 전속이 흐른다고 약속했으므로, 단위 면적당 패러데이관의 개수는 우리가 익히 알고 있는 전속밀도(D)와 물리적으로 완벽하게 동일한 값이 됩니다.

관들이 촘촘하게 모여 있을수록 그 지점의 전속밀도가 높다는 뜻이며, 이는 그 자리에 작용하는 전기적인 에너지가 강력하다는 것을 방증합니다. 이 전속밀도 값에 매질의 절대 유전율을 나누어주면, 비로소 우리가 현장에서 측정할 수 있는 실제 힘의 세기인 전계의 세기(E)를 구할 수 있습니다.

패러데이관 수 공식: N = Q (관의 총개수는 전하량과 같다)
관의 밀도 공식: D = Q / S (단위 면적당 관의 개수는 전속밀도와 같다)
전계와의 관계 공식: E = D / (e0 * er) (전계는 유전율에 반비례한다)

• N: 공간에 형성된 패러데이관의 총개수입니다.
• D: 전속밀도이며 단위 면적당 통과하는 관의 개수를 의미합니다.
• e0 * er: 진공유전율과 비유전율의 곱으로 표현되는 매질의 절대 유전율입니다.
• 비유: 소방 호스(패러데이관)의 개수는 일정한데, 호스를 좁은 골목으로 모을수록 물줄기의 밀도(전속밀도)가 엄청나게 빽빽해지는 것과 같습니다.



유전체 내부에서의 패러데이관의 행동 변화

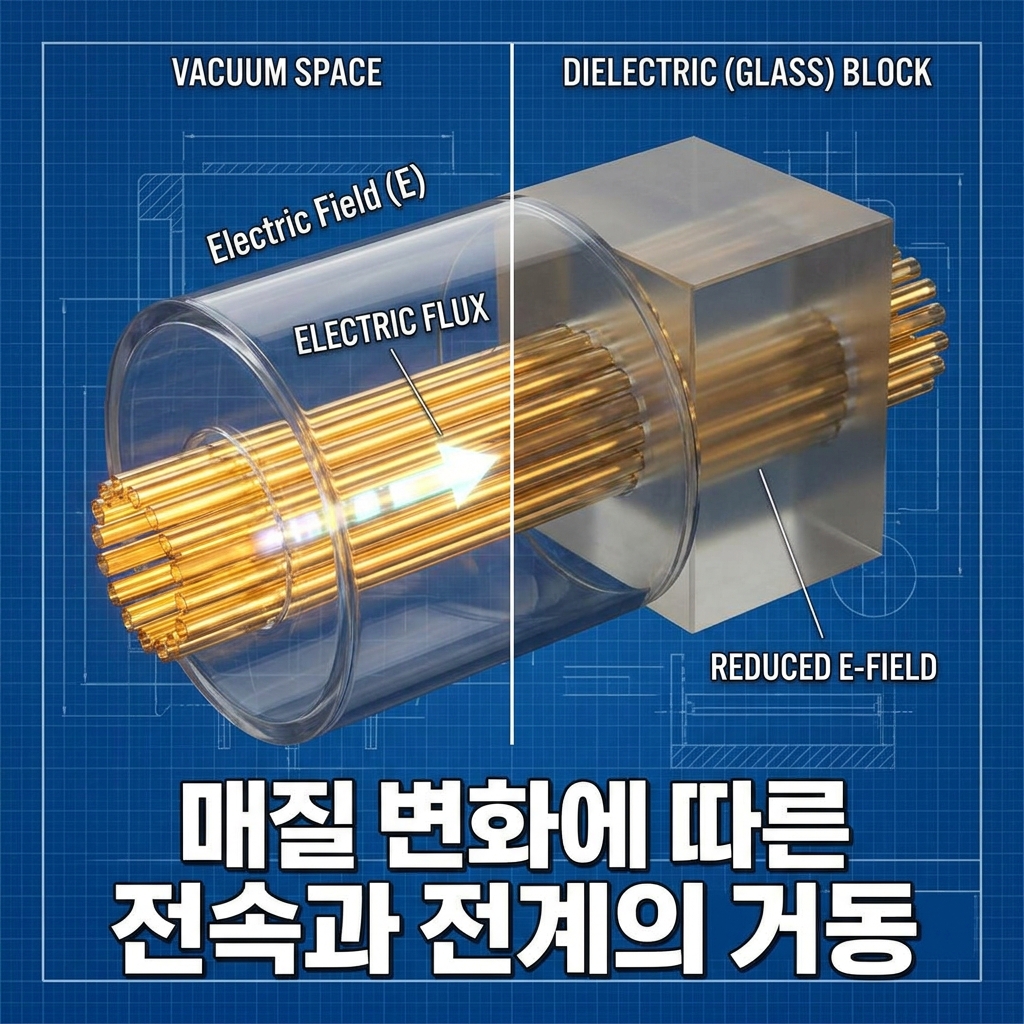

공기 중에 놓여 있던 전하 주변에 갑자기 비유전율이 높은 유리나 세라믹 같은 유전체를 채워 넣으면 패러데이관은 어떻게 행동할까요? 이 질문은 기사 시험에서 수험생들의 변별력을 가르는 단골 심화 질문입니다. 정답을 내기 위한 핵심은 관의 개수 자체는 유전체가 들어와도 절대로 변하지 않는다는 굳건한 사실입니다.

전하량 Q가 그대로이므로 패러데이관의 총개수 N도 일정하고, 동일한 면적을 통과한다면 전속밀도 D 역시 불변으로 유지됩니다. 하지만 유전체가 들어오면 물질 내부의 원자들이 일그러지는 분극 현상이 발생하여 외부의 힘을 방해하는 반대 방향의 전기장을 형성하게 됩니다.

이로 인해 유전율이 높은 물질 내부로 들어갈수록 전계의 세기(E)는 유전율 배율만큼 뚝 떨어져서 약화됩니다. 즉, 패러데이관의 시선에서 보면 유전체 내부를 통과할 때 관의 개수와 밀도는 변하지 않지만, 관 내부를 흐르는 실제 전기적 장의 세기인 전계만 부드럽게 감소하는 현상이 일어납니다. 이 개념의 차이를 정확히 인지하는 것이 유전체 파트의 모든 응용 문제를 관통하는 치트키입니다.



핵심 요약 정리

기본 정의: 전기력선을 다발로 묶어 만든 가상의 파이프라인이며 플러스 전하에서 시작해 마이너스 전하에서 끝납니다.

개수의 규칙: 단위 패러데이관 1개는 1쿨롱의 전속을 품고 있으므로, 총 관의 개수는 전하량 Q와 완전히 일치합니다.



매질 독립성: 주변 공간이 진공이든 유전체든 관계없이 유전율의 영향을 받지 않고 관의 총량은 변하지 않습니다.

밀도와 전속: 단위 면적당 패러데이관의 개수는 전속밀도 D와 같으며, 전계의 세기 E는 유전율에 반비례하여 감소합니다.



내부의 역학: 관들은 길이 방향으로 수축하려는 인장력을 가지고 있으며, 옆에 있는 관들과는 서로 밀어내는 측압을 작용합니다.

유전체 단원의 핵심 고개인 패러데이관 이론을 풍성하게 정리해 보았습니다. 처음에는 교과서의 딱딱한 정의 때문에 외계어처럼 느껴졌겠지만, 전하의 양만큼 생겨나는 친절한 전기 호스라고 생각하면 구조가 아주 명쾌하게 다가올 것입니다.

특히 시험에서는 유전율이 바뀔 때 관의 개수가 변하는지 안 변하는지 장난을 치는 오답 보기가 많으므로 오늘 정리해 드린 매질 독립성이라는 단어를 머릿속에 꼭 각인시켜 두시기 바랍니다. 공식의 나열보다 가상의 관이 공간 속에서 수축하고 서로 밀어내는 역학적인 이미지를 상상하는 습관이 실전에서 큰 힘을 발휘합니다.

이 탄탄한 토대 위에 기출문제 풀이를 얹는다면 유전체 파트는 여러분의 확실한 점수 밭이 될 것입니다. 차분하게 내용을 복습하며 보이지 않는 정전계의 뼈대를 완벽하게 여러분의 지식으로 만드시길 바랍니다.
