[전자기학] 제4장 유전체 (분극의 세기와 경계 조건)

전기기사 시험에서 출제 비중이 매우 높은 유전체의 핵심 이론을 완벽하게 정리합니다. 분극의 세기 공식의 도출 원리부터 시험에 무조건 나오는 경계면 조건, 굴절의 법칙까지 수험생 눈높이에서 풍성하게 해설합니다.

정전계의 기초를 넘어 이제는 전기장이 물질을 만났을 때 일어나는 변화를 공부할 차례입니다. 유전체는 전기를 통하지 않는 절연체이지만 전기장 속에서 독특한 전기적 분극 현상을 일으킵니다.

이 현상은 전기기사 시험에서 매년 빠지지 않고 출제되는 핵심 중의 핵심 단원입니다. 특히 분극의 세기와 경계면 조건은 수험생들이 공식을 혼동하기 가장 쉬운 구간이기도 합니다.

복잡한 적분이나 깨지는 기호 없이 정석적인 수식과 명쾌한 일상적 비유를 통해 내용을 구성했습니다. 이번 포스팅을 통해 유전체의 뼈대를 완벽하게 잡고 실전 문제 해결 능력을 키워보시기 바랍니다.



분극의 세기와 유전체의 성질

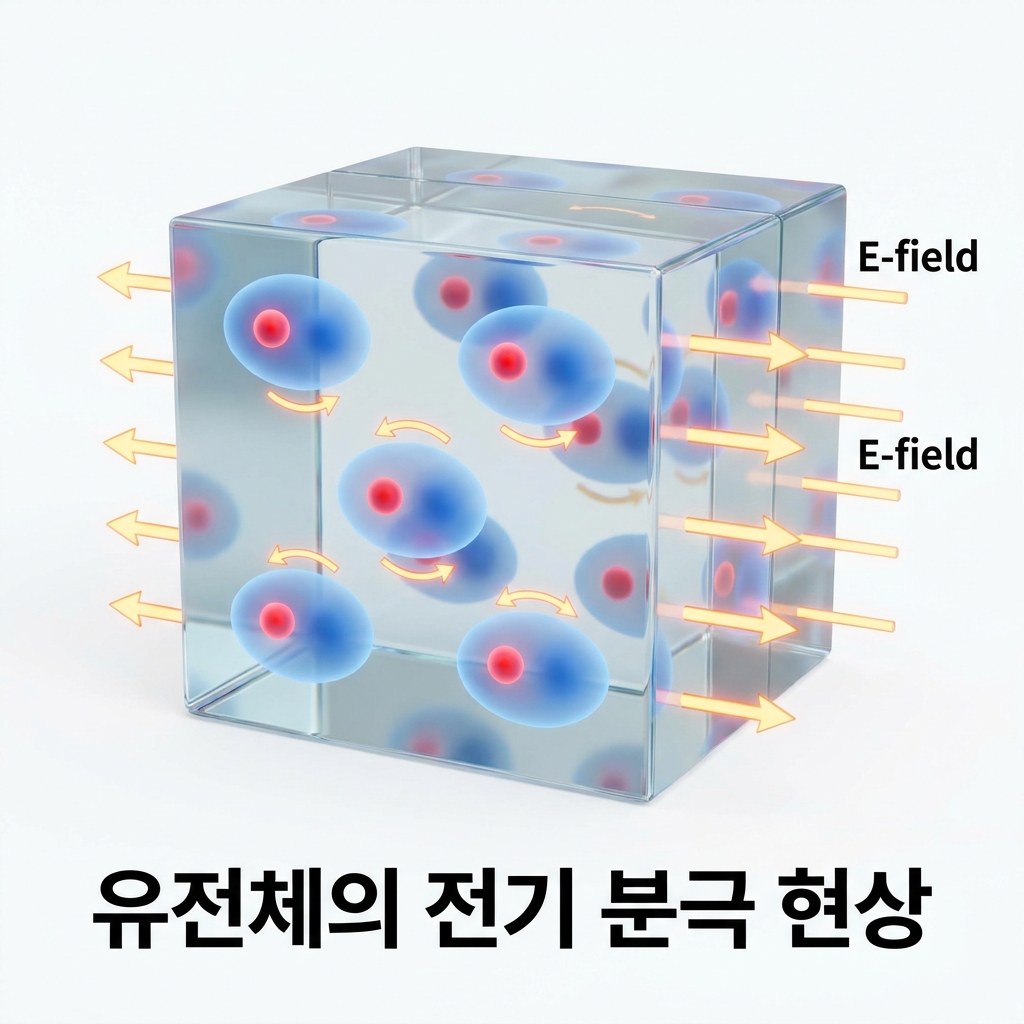

유전체 내부의 원자들은 평소에는 플러스와 마이너스가 균형을 이루며 얌전하게 존재하고 있습니다. 하지만 외부에 강력한 전기장을 걸어주면 플러스 전하와 마이너스 전하가 서로 반대 방향으로 미세하게 일그러집니다.

이렇게 분자나 원자가 한쪽으로 치우쳐 정렬하는 현상을 우리는 전기 분극이라고 부릅니다. 이 분극이 얼마나 강력하게 일어났는지를 단위 부피당 크기로 수치화한 것이 바로 분극의 세기입니다.

분극의 세기는 전계의 세기가 강할수록, 그리고 물질의 비유전율이 높을수록 비례해서 커지게 됩니다. 시험장에서는 조건에 따라 다르게 변형되는 세 가지 형태의 공식을 정확하게 골라 쓰는 것이 핵심입니다.

전속밀도와 유전율의 관계를 활용하여 유도되는 이 공식들은 계산 문제로 매우 자주 출제됩니다. 외계어 같은 복잡한 기호 대신 가장 직관적이고 깔끔한 형태의 수식으로 정리하여 기억해야 합니다.

공식: 분극의 세기 P = 진공유전율 * (비유전율 - 1) * 전계 E
공식: 분극의 세기 P = 전속밀도 D * (1 - 1 / 비유전율)
공식: 분극의 세기 P = 분극율 * 전계 E

• 분극의 세기 P: 유전체 내부에서 전하가 분리된 정도를 나타내는 벡터량입니다.
• 비유전율: 진공에 비해 전기가 얼마나 더 잘 분극되는지 나타내는 물질 고유의 배율입니다.
• 분극율: 진공유전율과 비유전율 마이너스 일 성분을 통째로 묶어서 표현한 상수입니다.
• 비유: 고무줄을 양쪽에서 잡아당길 때 고무줄의 탄성(유전율)과 힘(전계)에 따라 늘어나는 형태와 같습니다.



경계면 조건의 두 가지 절대 법칙

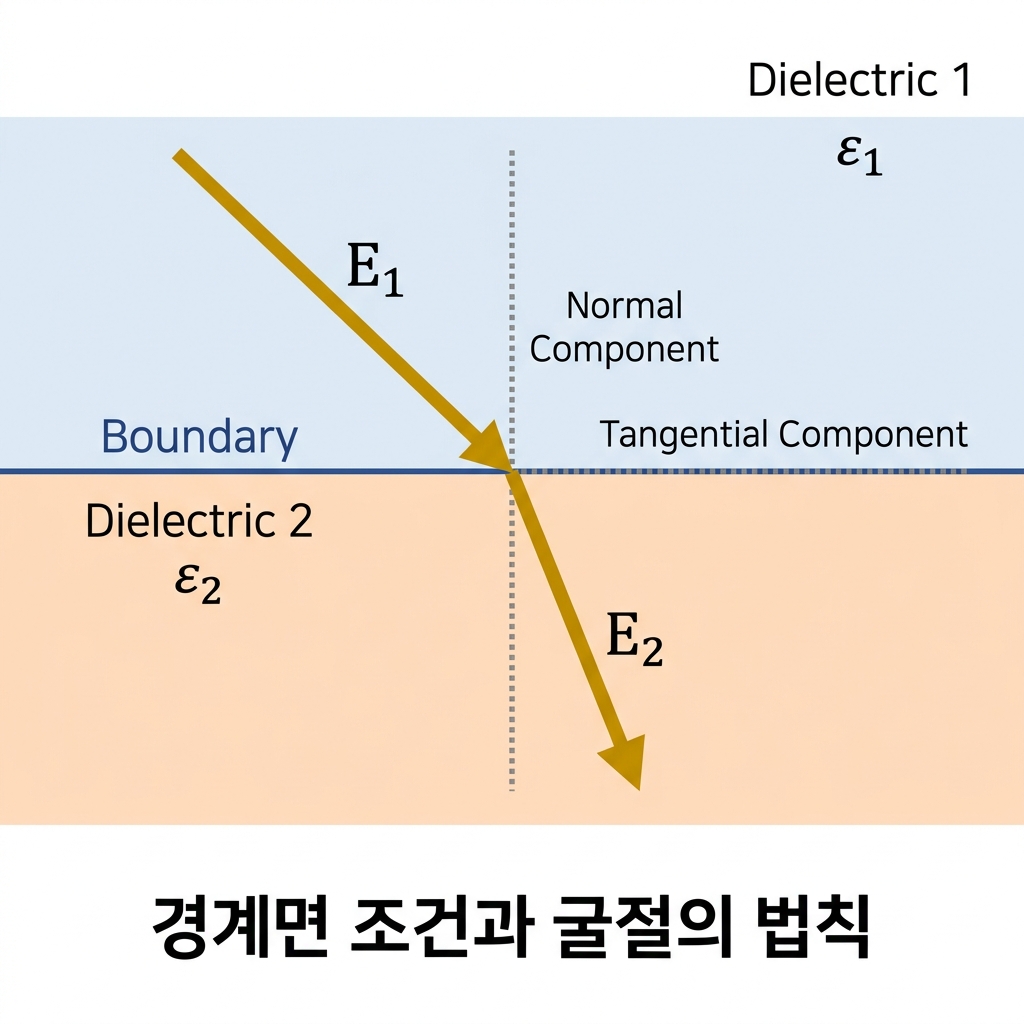

유전율이 서로 다른 두 유전체가 맞닿아 있는 상황에서 전기장이 그 경계면을 통과할 때의 규칙입니다. 전기장의 성분은 경계면에 평행한 접선 성분과 경계면에 수직인 법선 성분으로 나누어 분석합니다.

첫 번째 법칙은 전계의 접선 성분은 양쪽 유전체에서 서로 완벽하게 같다는 점입니다. 경계면과 나란하게 흐르는 전기장의 힘은 매질이 바뀌어도 꺾이거나 끊어지지 않고 그대로 이어집니다.

두 번째 법칙은 전속밀도의 법선 성분이 양쪽 유전체에서 서로 동일하다는 점입니다. 경계면을 뚫고 지나가는 수직 방향의 전속선 다발은 경계면에 자유전하가 없다면 연속적으로 유지됩니다.

이 두 가지 성질은 유전체 경계면 문제를 푸는 모든 유도 과정과 공식의 출발점입니다. 어떤 성분이 수직이고 어떤 성분이 평행한지 매번 반대로 외워 틀리는 수험생이 많으니 명확히 각인해야 합니다.

접선 조건: 전계의 접선 성분은 같다 (E1 * sinθ1 = E2 * sinθ2)
법선 조건: 전속밀도의 법선 성분은 같다 (D1 * cosθ1 = D2 * cosθ2)



전계가 경계면에 수직하거나 평행한 특수 경우

전기장이 경계면에 완전히 수직으로 입사하거나 완전히 평행하게 지나가는 특수한 조건입니다. 이 유형은 복잡한 각도 계산이 사라지기 때문에 실전에서 보기를 고르는 문제로 단골 출제됩니다.

먼저 전계가 경계면에 수직으로 입사하는 경우 입사각과 굴절각은 모두 0도가 됩니다. 이때는 법선 성분만 존재하므로 전속밀도 법칙에 의해 두 매질의 전속밀도는 동일합니다 (D1 = D2).

반대로 전계가 경계면에 평행하게 진행하는 경우 입사각과 굴절각은 모두 90도가 됩니다. 이때는 접선 성분만 남게 되므로 전계 법칙에 의해 두 매질의 전계 세기가 완벽히 같습니다 (E1 = E2).

• 수직 입사 시: 전속밀도는 불변(D1=D2)이지만 전계의 세기는 유전율에 반비례하여 변합니다.
• 평행 진행 시: 전계의 세기는 불변(E1=E2)이지만 전속밀도는 유전율에 정비례하여 달라집니다.
• 수험 전략: 수직일 때는 디가 같고 평행일 때는 이가 같다는 앞 글자 암기법을 활용하면 좋습니다.



굴절의 법칙과 유전율 크기에 따른 대소 관계

전기장이 두 유전체의 경계면을 비스듬하게 통과할 때 빛처럼 꺾이는 현상을 굴절의 법칙이라고 합니다. 앞서 배운 접선 조건과 법선 조건의 식을 서로 나누어주면 탄젠트 함수로 이루어진 공식이 유도됩니다.

이 공식은 각 매질의 유전율 비율이 각 매질에서의 각도 탄젠트 값의 비율과 정확히 일치함을 보여줍니다. 시험에서는 계산 문제보다 유전율의 대소 관계에 따른 각도와 힘의 변화를 묻는 문제가 더 많이 나옵니다.

굴절 공식: tanθ1 / tanθ2 = 유전율1 / 유전율2

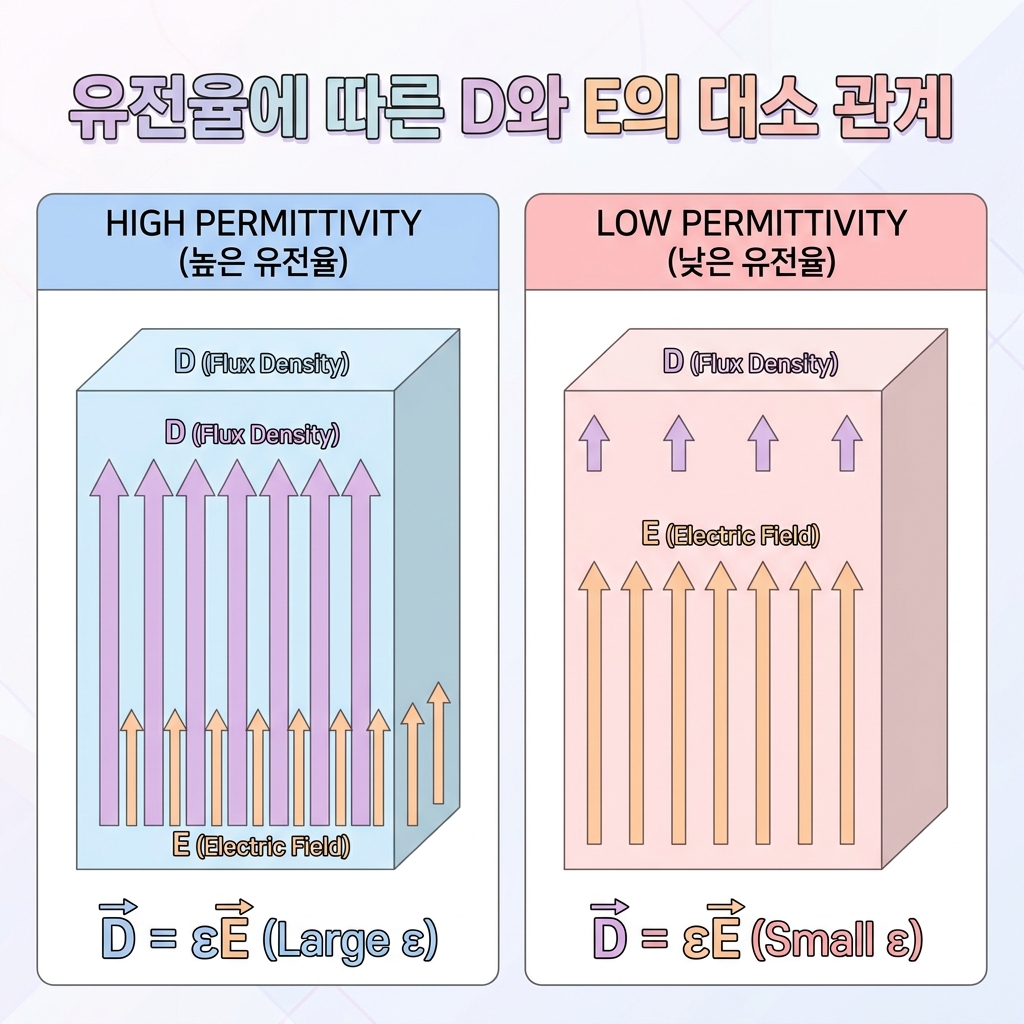

만약 1번 매질의 유전율이 2번 매질의 유전율보다 큰 상황을 가정해 보겠습니다. 유전율의 크기와 각도의 탄젠트 값은 서로 정비례하므로 각도 역시 1번 매질의 각도가 더 크게 결정됩니다.

전속밀도 역시 유전율의 흐름을 그대로 따라가기 때문에 1번 매질에서의 전속밀도가 더 큽니다. 하지만 전계의 세기는 유전율과 반대로 움직이는 성질이 있어 1번 매질에서의 전계가 더 작아지게 됩니다.

이 네 가지 요소의 대소 관계를 꼬아서 출제하는 보기는 수험생들이 가장 많이 걸려드는 함정 카드입니다. 유전율, 각도, 전속밀도는 같은 방향으로 움직이고 전계만 홀로 반대로 움직인다는 규칙을 외워야 합니다.

• 유전율 조건: 유전율1이 유전율2보다 클 때를 기준으로 모든 대소 관계가 시작됩니다.
• 일치하는 성분: 각도와 전속밀도는 유전율과 방향이 같습니다 (세타1 > 세타2, D1 > D2).
• 반대로 움직이는 성분: 전계의 세기는 유전율과 방향이 정반대입니다 (E1 < E2).



핵심 요약 정리

분극의 세기: P = 진공유전율 * (비유전율 - 1) * E 공식이며, 전속밀도와 유전율의 조합으로 변형 가능합니다.

전계 접선 조건: 경계면에 평행한 전계 성분은 두 매질에서 항상 연속적이고 동일합니다.



전속 법선 조건: 경계면에 수직인 전속밀도 성분은 자유전하가 없다면 항상 연속적이고 동일합니다.

특수 입사 조건: 수직 입사 시에는 전속밀도가 같고, 평행 진행 시에는 전계의 세기가 같습니다.



대소 관계 규칙: 유전율이 큰 쪽이 각도와 전속밀도도 크지만, 전계의 세기는 오히려 더 작아집니다.

유전체 파트의 분극 이론과 경계면 조건은 전자기학 과목의 고득점을 결정짓는 매우 중요한 고개입니다. 수식의 형태가 복잡해 보이지만 힘의 평행 성분과 수직 성분이 유지하려는 자연의 균형을 규칙으로 만든 것뿐입니다.

단순한 기호 암기를 넘어 어떤 성분이 불변하고 어떤 성분이 유전율에 따라 변하는지 물리적 이미지를 그려보세요. 오늘 정리한 대소 관계 규칙과 특수 입사 조건들만 확실히 챙겨도 실전 문제의 절반 이상은 눈으로 풀 수 있습니다.

지식의 토대를 튼튼히 다져 다가오는 시험에서 실수 없이 정답을 골라내는 강력한 무기로 삼으시길 바랍니다. 차분하게 수식을 정리하고 원리를 이해하는 시간들이 쌓여 수험생 여러분을 합격의 길로 빠르게 안내할 것입니다.
