[전자기학] 제2장 진공 중의 정전계 (콘덴서 축적 에너지와 정전 에너지의 모든 것)

전기기사 시험의 필수 출제 항목인 콘덴서 축적 에너지(정전 에너지)의 근본 원리를 완벽하게 해부합니다. 공식의 유도 과정부터 세 가지 변형 공식의 활용법, 공간 에너지 밀도, 그리고 배터리 연결 여부에 따른 실전 응용까지 가장 풍성하고 쉬운 해설로 정리합니다.

전자기학을 공부하면서 전계의 세기, 전위, 정전용량이라는 개념들을 차례로 만나왔습니다. 이 모든 개념이 최종적으로 향하는 목적지가 바로 오늘 다룰 에너지라는 개념입니다. 전하를 모으고 전압을 걸어주는 모든 행위는 결국 공간에 전기적인 에너지를 모으기 위한 준비 과정이기 때문입니다.

콘덴서가 전기를 저장하는 그릇이라면, 그 그릇에 담긴 전기가 실제로 할 수 있는 일의 총량이 바로 정전 에너지입니다. 시험에서는 단순히 공식을 암기해서 푸는 문제도 나오지만, 변수를 복잡하게 뒤틀어 에너지가 커지는지 작아지는지 묻는 고난도 문제가 수험생들을 괴롭힙니다.

수식의 겉모습만 보면 복잡해 보이지만, 일상적인 비유를 통해 근본 원리부터 차근차근 접근하면 중학생도 직관적으로 이해할 수 있습니다. 이번 포스팅에서는 콘덴서 축적 에너지의 모든 것을 아주 깊이 있고 풍성하게 파헤쳐 보겠습니다.



정전 에너지의 근본 개념과 스프링 비유

콘덴서에 에너지가 쌓이는 과정은 완전히 비어 있는 방에 사람들을 한 명씩 밀어 넣는 과정과 비슷합니다. 처음 텅 빈 콘덴서에 첫 번째 전하를 보낼 때는 아무런 방해가 없기 때문에 아주 쉽게 들어갑니다. 이때는 콘덴서 내부의 전압이 0V이기 때문에 일을 할 필요가 없습니다.

하지만 두 번째 전하를 넣을 때부터 상황이 달라집니다. 이미 방을 차지하고 있는 첫 번째 전하가 같은 부호의 힘으로 새로 들어오는 전하를 밀어내기 때문입니다. 전하가 쌓이면 쌓일수록 콘덴서의 전압(판 사이의 전위차)은 점점 높아지고, 다음 전하를 밀어 넣기 위해 외부에서 가해야 하는 힘도 점점 더 커지게 됩니다.

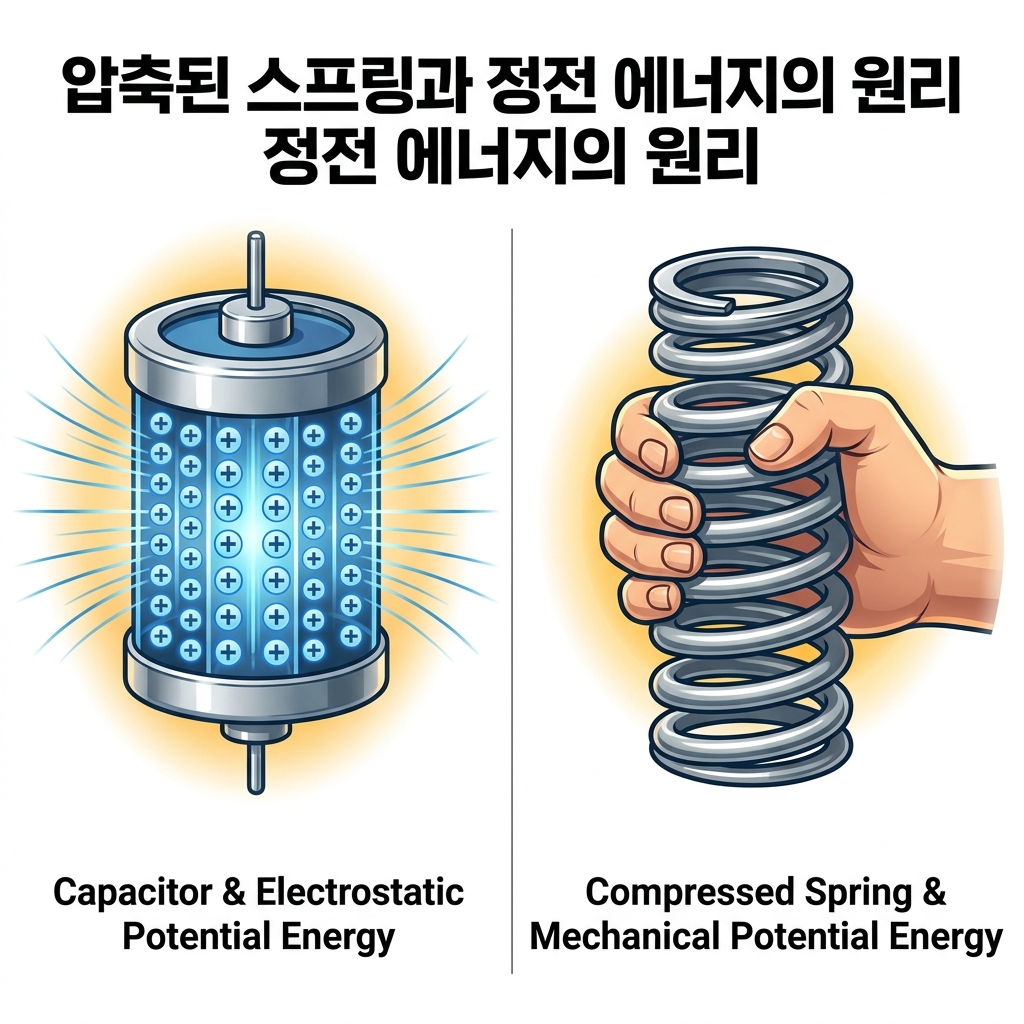

이것은 마치 단단한 용스프링을 손으로 압축하는 것과 완벽하게 똑같은 원리입니다. 스프링을 처음에 살짝 누를 때는 힘이 거의 들지 않지만, 스프링이 수축할수록 밀어내는 반발력이 강해져서 나중에는 엄청나게 큰 힘을 주어야만 겨우 더 누를 수 있습니다. 이렇게 전하들의 강력한 반발력을 거슬러 가며 외부에서 꾹꾹 눌러 담아준 노력의 총합이 바로 콘덴서 내부에 잠재적인 에너지 형태로 저장되는 것입니다.

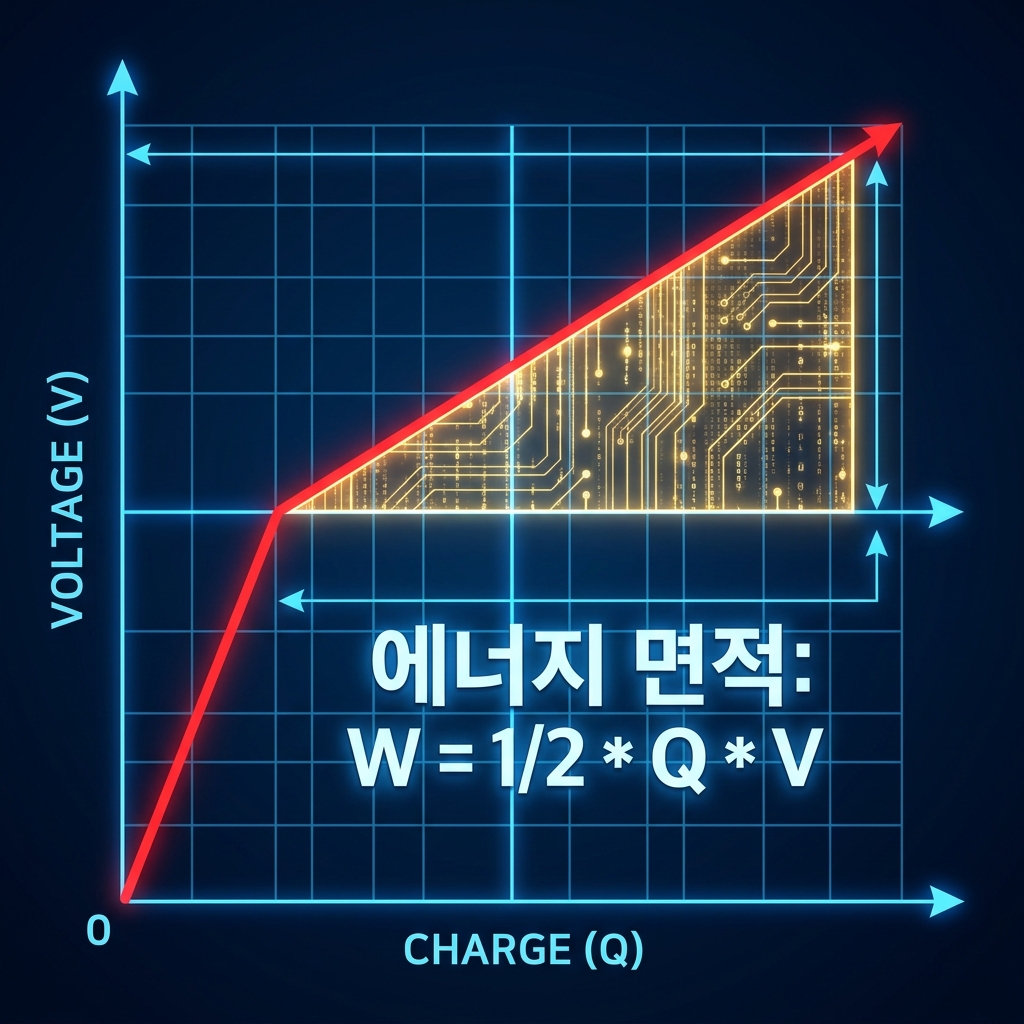

따라서 콘덴서에 저장된 에너지는 처음 전압이 0일 때부터 최종 전압에 도달할 때까지 매 순간 가해진 일들을 전부 합산한 결과물입니다. 이 수학적인 누적 과정을 그래프로 그리면 가로축이 전하량이고 세로축이 전압인 삼각형 모양이 만들어지며, 이 삼각형의 면적이 우리가 찾는 총 에너지의 양이 됩니다.



삼각형 면적으로 이해하는 축적 에너지 공식

보통 에너지는 전하량과 전압의 곱으로 생각하기 쉽습니다. 하지만 콘덴서의 경우에는 전하가 쌓임에 따라 전압이 0V부터 최종 전압

V까지 아랫변을 따라 직선으로 곧게 상승하는 형태를 보입니다. 처음부터 끝까지 일정하게 높은 전압이 유지된 것이 아니라 평균적으로 최종 전압의 딱 절반만큼의 힘만 작용했다고 볼 수 있습니다.

그렇기 때문에 공식의 맨 앞에 분수 2분의 1이 반드시 붙게 되는 것입니다. 가로가 전하량 Q이고 세로가 전압 V인 직각삼각형의 넓이를 구한다고 상상하면 공식을 절대 잊어버릴 일이 없습니다. 기본적인 정전용량 관계식인 Q = C * V 를 이 기본 식에 대입하면, 시험 조건에 맞춰 골라 쓸 수 있는 세 가지 변형 공식이 탄탄하게 완성됩니다.

기본 공식: W = 1/2 * Q * V [J]
변형 공식 1: W = 1/2 * C * V^2 [J]
변형 공식 2: W = 1/2 * (Q^2 / C) [J]

• W: 콘덴서에 축적된 전체 정전 에너지 (단위: 줄, J)
• Q: 콘덴서 금속판에 모인 총 전하의 양 (단위: 쿨롱, C)
• V: 두 금속판 사이에 걸린 최종 전압 (단위: 볼트, V)
• C: 전기를 담는 그릇의 고유한 크기인 정전용량 (단위: 패럿, F)



세 가지 에너지 공식의 실전 활용법 (직렬과 병렬)

공식이 세 개나 존재하다 보니 문제를 풀 때 도대체 어떤 공식을 적용해야 할지 갈팡질팡하는 경우가 많습니다. 선택의 기준은 회로의 연결 방식이나 문제에서 '무엇을 일정하게 고정해 두었는가'를 파악하는 것입니다. 이 기준만 명확히 잡아도 계산 과정이 엄청나게 단순해집니다.

첫째, 여러 콘덴서가 병렬로 연결되어 있거나 배터리가 계속 연결되어 있어 전압(V)이 일정한 상황에서는 1/2 * C * V^2 공식을 사용하는 것이 가장 현명합니다. 전압이 고정되어 있으므로 전체 에너지는 오직 정전용량 C의 크기에만 정비례하여 결정됩니다. 즉, 그릇의 크기가 클수록 에너지가 정비례해서 많이 담긴다는 뜻입니다.

둘째, 콘덴서들이 한 줄로 길게 직렬 연결되어 있거나 배터리를 충전한 후 연결을 끊어버려서 전하량(Q)이 일정하게 갇혀 있는 상황에서는 1/2 * (Q^2 / C) 공식을 써야 합니다. 이 식에서는 전하량 Q가 고정되어 있으므로, 전체 에너지는 정전용량 C에 오히려 반비례하게 됩니다. 즉, 똑같은 양의 전하를 억지로 담아둘 때는 그릇의 크기인 C가 작을수록 전하들이 더 좁은 곳에 조밀하게 갇혀 아우성을 치게 되므로 내부에 쌓이는 잠재적인 폭발력(에너지)이 훨씬 커진다는 의미입니다.

이처럼 변수가 고정된 상태에 따라 정전용량 C가 에너지를 키우기도 하고 줄이기도 하므로, 문제의 조건을 읽고 어떤 공식의 판 위에서 놀아야 할지 빠르게 판단하는 연습이 필수적입니다.



보이지 않는 공간에 저장되는 에너지 밀도

과거의 과학자들은 에너지가 콘덴서의 금속판 표면에만 찰싹 붙어있다고 생각했습니다. 하지만 전자기학이 발전하면서 정전 에너지는 금속판이 아니라 두 판 사이에 형성된 '보이지 않는 전계의 공간' 그 자체에 촘촘하게 스며들어 있다는 사실이 밝혀졌습니다. 그렇다면 그 공간의 단위 부피(1세제곱미터)당 에너지가 얼마나 밀도 있게 들어차 있는지 계산할 수 있습니다.

평행판 콘덴서의 정전용량 공식과 전압-전계의 관계식을 에너지 식에 대입하여 전체 부피로 나누어주면 공간 에너지 밀도(w) 공식이 도출됩니다. 이 공식은 공간에 가득 찬 전계의 세기가 강할수록, 그리고 공간을 채우고 있는 매질의 유전율이 높을수록 에너지가 빽빽하게 저장됨을 보여줍니다.

공식: w = 1/2 * e0 * E^2 = 1/2 * D * E = 1/2 * (D^2 / e0) [J/m^3]

• w: 단위 부피당 축적되는 정전 에너지 밀도
• e0: 진공 또는 매질의 유전율 (전기가 공간에 잘 스며드는 정도)
• E: 공간에 형성된 전계의 세기 (힘의 마당의 강도)
• D: 매질과 무관한 순수한 힘의 다발인 전속 밀도
• 특이 성질: 이 공식의 형태는 앞서 배운 도체 표면이 받는 압력인 정전 응력(f)의 공식과 기호 하나 틀리지 않고 100% 동일합니다. 공간의 에너지 밀도가 곧 그 공간을 밀어내려는 압력으로 치환된다는 자연의 신비로운 대칭성입니다.



시험에 무조건 나오는 실전 응용 변형 유형

전기기사 필기 시험에서 가장 오답률이 높은 유형은 콘덴서의 판 사이 거리(d)를 벌리거나 내부에 유전체(유리나 고무)를 집어넣을 때 에너지가 어떻게 변하는지 묻는 패턴입니다. 이 문제를 완벽하게 맞추기 위해서는 두 가지 상황을 냉정하게 분리해야 합니다.

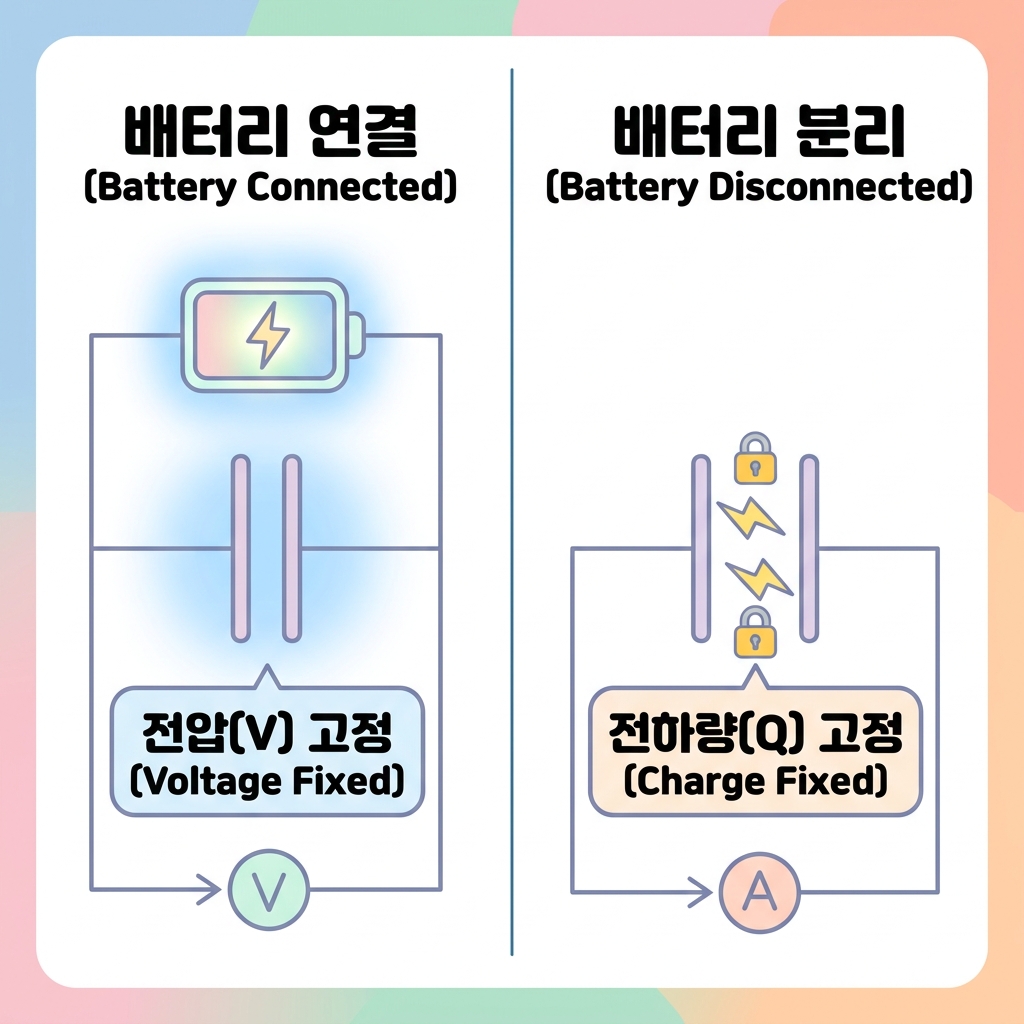

첫 번째 상황은 스위치를 닫아 배터리를 계속 연결해 둔 상태입니다. 이때는 콘덴서 양단 전압 V가 배터리 전압으로 꽁꽁 묶여 고정됩니다. 이 상태에서 판 사이의 거리를 2배로 넓히면 그릇의 용량 C는 절반으로 줄어듭니다. 전압이 일정한 공식(1/2 * C * V^2)을 쳐다보면, 그릇 C가 반토막 났으므로 축적된 에너지도 정비례하여 절반으로 감소하게 됩니다.

두 번째 상황은 배터리를 연결해 완벽히 충전한 다음 스위치를 열어 배터리를 똑 떼어낸 상태입니다. 이제 전하들은 도망갈 길을 잃고 콘덴서 판 안에 완전히 갇혀버렸으므로 총 전하량 Q가 고정됩니다. 이 상태에서 판 사이의 거리를 똑같이 2배로 넓히면 그릇 용량 C는 역시 절반으로 줄어듭니다. 하지만 이번에는 전하량이 일정한 공식(1/2 * Q^2 / C)을 봐야 합니다. 분모에 있는 그릇 C가 반토막 났으므로, 전체 에너지는 반대로 2배로 껑충 뛰게 됩니다.

똑같이 거리를 넓혔는데 어떤 때는 에너지가 줄어들고 어떤 때는 에너지가 늘어나는 이 기묘한 현상이 시험의 단골 출제 포인트입니다. 배터리가 붙어있는지 떨어져 있는지를 점검하는 눈만 기른다면 함정 카드를 가뿐하게 피해 갈 수 있습니다.



핵심 요약 정리

공식의 원천: 전하가 쌓일 때 전압이 직선으로 상승하므로 평균값을 적용해 1/2 이라는 숫자가 무조건 붙습니다.

병렬 및 전압 일정: W = 1/2 * C * V^2 식을 사용하며, 정전용량이 클수록 공간에 저장되는 에너지가 많아집니다.



직렬 및 전하량 일정: W = 1/2 * (Q^2 / C) 식을 사용하며, 용량이 작고 좁을수록 압축된 정전 에너지가 폭발적으로 증가합니다.

공간 에너지 밀도: w = 1/2 * e0 * E^2 이며, 이는 도체 표면이 밖으로 팽창하려는 압력인 정전 응력 공식과 완전히 똑같습니다.



실전 요령: 배터리가 연결되어 있으면 전압 고정, 배터리가 분리되어 있으면 전하량 고정임을 파악하는 것이 문제 풀이의 절반입니다.

콘덴서 축적 에너지는 전자기학의 화려한 이론들이 실생활의 배터리나 전력 소자로 어떻게 구현되는지 연결해 주는 매우 중요한 징검다리입니다. 수식의 복잡함 뒤에 숨겨진 전하들의 밀당과 스프링 같은 물리적 복원력을 상상해 본다면 전자기학 공부가 한결 부드러워질 것입니다.

특히 시험에서는 조건의 미묘한 차이로 정답이 극과 극으로 갈리는 경우가 많으니 오늘 정리해 드린 전압 고정과 전하량 고정의 두 가지 패러다임을 확실하게 머릿속에 각인시켜 두시길 바랍니다. 기초적인 삼각형 넓이 구하기 공식에서 출발하여 공간의 밀도와 정전 응력까지 관통하는 논리적 흐름을 연습장에 직접 차분하게 그려보는 것을 강력히 권장합니다.

보이지 않는 전기의 힘을 수식이라는 렌즈를 통해 선명하게 들여다볼 수 있을 때까지 지식의 깊이를 채워나가시길 바랍니다. 원리를 완벽히 파악한 수험생에게 정전계 파트는 더 이상 암기 과목이 아니라 명쾌한 퍼즐 맞추기가 될 것입니다. 오늘 정리한 풍성한 지도의 조각들이 실전 시험에서 막힘없이 정답을 찾아내는 강력한 나침반이 되기를 바랍니다.
