[전자기학] 제2장 진공 중의 정전계 (동축 원통, 평행판, 평형 도선의 정전용량)

전기기사 시험에서 가장 출제 빈도가 높은 세 가지 도체 구조인 동축 원통, 평행판, 평형 도선의 정전용량 공식을 완벽하게 해부합니다. 각 구조의 특성과 핵심 계산 요령을 수험생 눈높이에 맞춰 상세하게 정리합니다.

정전용량의 기본 개념을 익혔다면 이제 실무와 시험에서 가장 많이 다루는 구체적인 도체 구조들을 분석할 차례입니다. 도체의 모양이 어떻게 생겼느냐에 따라 전계가 퍼지는 형태가 달라지고, 이에 따라 전기를 담는 그릇의 크기인 정전용량 공식도 독특한 모습으로 결정됩니다.

특히 전력케이블의 모태가 되는 동축 원통, 배전선로의 기초가 되는 평형 도선, 그리고 모든 콘덴서의 기본형인 평행판 도체는 수험생이 반드시 정복해야 하는 필수 관문입니다. 복잡한 미적분 과정을 걷어내고, 시험장까지 가져갈 명쾌한 공식과 직관적인 원리를 풍성하게 풀어보겠습니다.



동축 원통 도체계의 정전용량

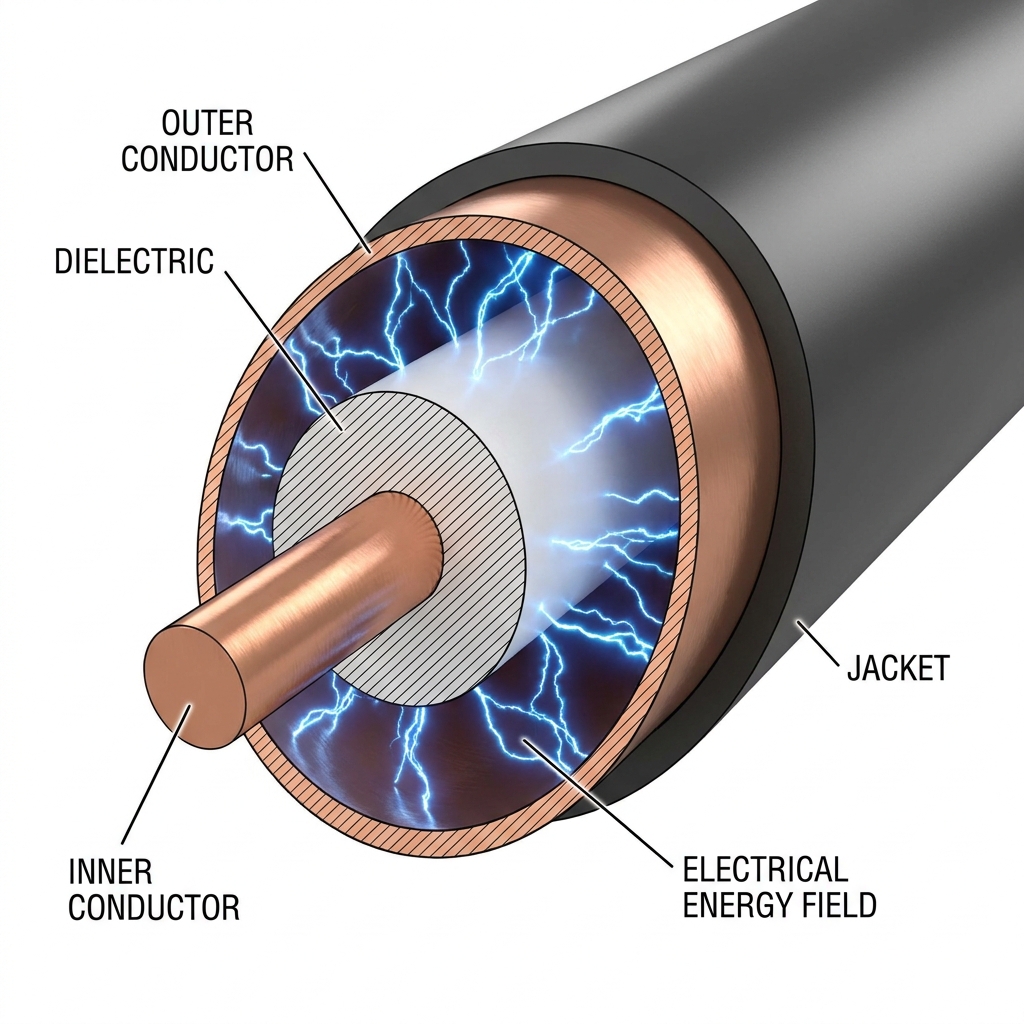

동축 원통은 하나의 중심축을 두고 안쪽의 둥근 도선과 바깥쪽의 원통형 껍질이 감싸고 있는 형태를 말합니다. 우리가 주변에서 흔히 볼 수 있는 텔레비전 안테나선이나 고전압 전력케이블이 정확히 이 구조를 사용하고 있습니다.

이 구조에서는 전하가 중심에서 사방으로 뿜어져 나가기 때문에, 거리에 따라 힘의 세기가 부드러운 곡선 형태로 줄어들게 됩니다. 이로 인해 전위차를 구하는 과정에서 자연로그 기호가 등장하며, 정전용량 공식 역시 로그 함수가 분모에 위치하는 독특한 형태를 취하게 됩니다.

공식: C = (2 * 파이 * 진공유전율) / ln(b / a) [단위: F/m]

• a와 b: 안쪽 원통의 반지름이 a이고, 바깥쪽 원통의 안쪽 반지름이 b입니다.
• 단위의 비밀: 길이가 끝없이 긴 원통을 가정하므로, 전체 용량이 아니라 1미터당 담을 수 있는 용량으로 계산합니다.
• 비유: 두 겹의 파이프 사이에 물을 채우는 것과 같으며, 두 파이프의 반지름 비율이 그릇의 크기를 결정합니다.
• 시험 포인트: 분모의 로그 안에서 반드시 반지름의 비율이 큰 것 분의 작은 것이 아니라, 바깥쪽(b)이 분자로 간다는 것을 기억해야 합니다.



평행판 도체의 정전용량

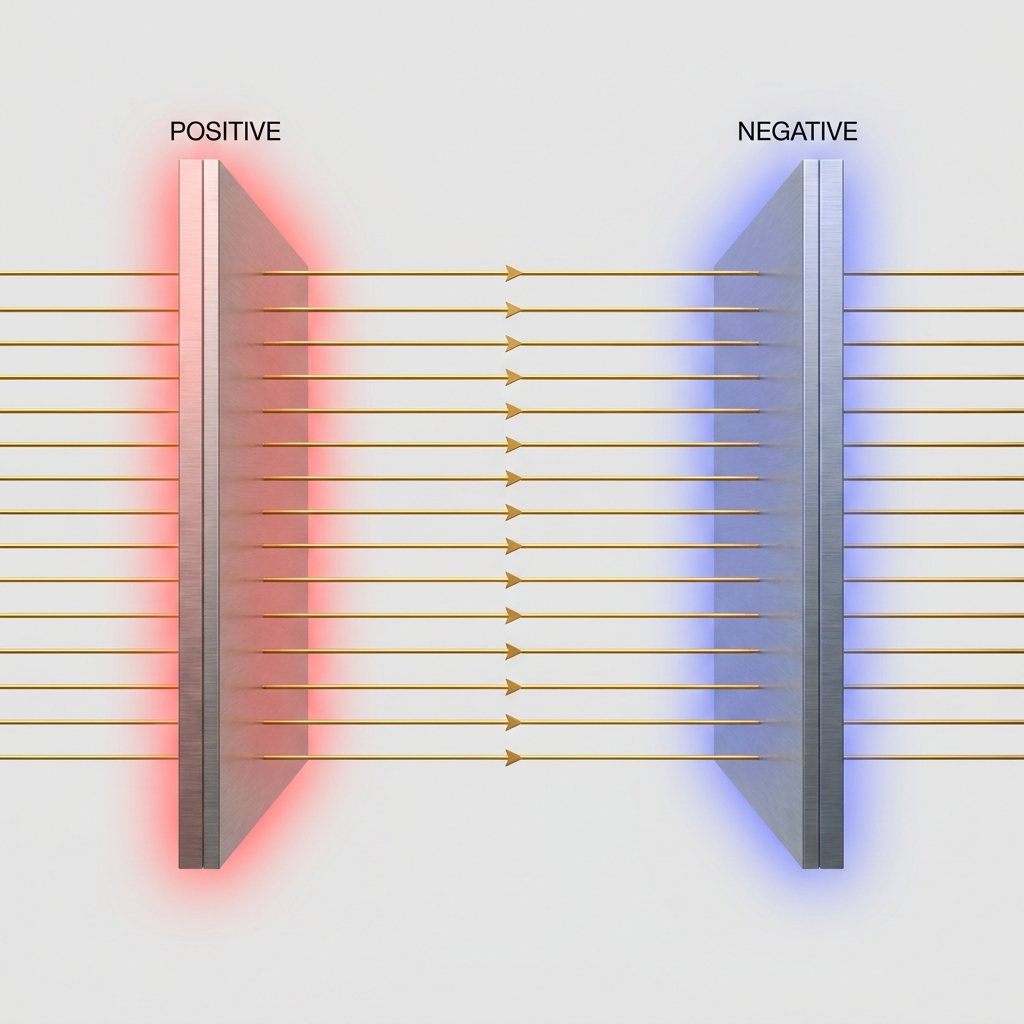

평행판 도체는 두 개의 넓은 금속판을 일정 거리를 두고 마주 보게 배치한 가장 정석적인 콘덴서의 형태입니다. 수많은 전자제품 회로 기판 속에 들어있는 커패시터들이 모두 이 평행판의 원리를 응용하여 만들어진 것들입니다.

앞서 배웠듯이 무한 평면 사이의 전계는 거리에 상관없이 항상 일정하게 유지되는 성질이 있습니다. 힘이 고르게 작용하기 때문에 계산이 매우 직관적이며, 판의 넓이가 넓을수록 그리고 판 사이가 가까울수록 전기를 모으는 능력이 강력해집니다.



공식: C = (진공유전율 * 면적 S) / 거리 d [단위: F]

• 면적 S와 거리 d: 마주 보는 금속판의 넓이가 S이고, 두 판이 떨어진 수직 거리가 d입니다.
• 정비례와 반비례: 면적에는 부드럽게 정비례하고, 판 사이의 거리에는 정확하게 반비례하여 움직입니다.
• 비유: 넓은 방일수록 사람을 많이 수용할 수 있고, 천장이 낮고 촘촘할수록 압축해서 가득 채울 수 있는 것과 같습니다.
• 시험 포인트: 계산 문제에서 면적이 제곱센티미터로 주어지는 경우가 많으므로 반드시 제곱미터 단위로 변환하는 실수를 조심해야 합니다.



평형 도선 사이의 정전용량

평형 도선은 두 개의 가느다란 철선이 일정한 간격을 두고 나란히 평행하게 뻗어 나가는 구조를 의미합니다. 길거리의 전신주에 매달려 있는 두 줄의 전선이나 가공 송전선로 사이에서 일어나는 정전 특성을 분석할 때 사용하는 모델입니다.

이 구조는 두 개의 고립 도선이 서로에게 영향을 미치는 형태이기 때문에, 앞서 배운 동축 원통 공식과 매우 비슷하면서도 미묘한 차이를 보입니다. 하나의 전선이 아니라 두 전선 사이의 상호 관계를 따지다 보니 분자의 상수 값이 원통의 절반으로 줄어드는 수학적 특징이 나타납니다.

공식: C = (파이 * 진공유전율) / ln(d / r) [단위: F/m]

• r과 d: 전선의 반지름이 r이고, 두 전선의 중심축 사이의 거리가 d입니다.
• 상수의 차이: 동축 원통의 분자는 2*파이 이지만, 평형 도선의 분자는 그냥 파이 라는 점이 수험생들이 가장 많이 헷갈리는 부분입니다.
• 비유: 두 명의 사람이 서로 마주 보고 서서 고무줄을 팽팽하게 당기고 있는 상태에서 발생하는 긴장감의 마당과 같습니다.
• 시험 포인트: 공식 자체를 찾는 기출문제가 매우 많으며, 간혹 로그 안의 분모 분자를 뒤집어 놓은 보기로 함정을 파기도 합니다.



핵심 요약 정리

동축 원통: 분모에 로그 함수가 들어가며 분자는 2*파이*유전율 입니다. 케이블 해석의 기본입니다.

평행판 도체: 가장 널리 쓰이는 기본형으로 면적에 비례하고 거리에 반비례합니다.



평형 도선: 송전선로의 기초 모델이며 분자가 파이*유전율 로 원통 공식의 딱 절반 크기입니다.

공통 분모: 둥근 모양(원통, 도선)을 가진 구조들은 계산 과정에서 모두 자연로그(ln)를 품게 됩니다.

오늘 정리한 세 가지 정전용량 공식은 시험지 한 장에 반드시 하나 이상 출제되는 핵심 중의 핵심 공식들입니다. 단순히 문자를 나열해가며 암기하기보다는, 각 도체의 단면을 종이에 직접 그려보고 전하가 어디에 쌓여있을지 상상해보는 것이 좋습니다.

특히 평행판의 직관적인 분수 형태와 원통 및 도선의 로그 형태를 서로 대비해가며 정리하면 머릿속의 지도가 선명해집니다. 이 공식들은 나중에 인덕턴스(L)를 구하는 공식과도 완벽하게 대칭을 이루며 연결되므로 지금 확실하게 다져두어야 합니다.

수식의 모양에 겁먹지 말고, 자연의 힘이 공간의 모양에 맞춰 형태를 바꾸는 규칙일 뿐이라고 편안하게 받아들이시길 권장합니다. 반복적인 눈도장과 직접 손으로 써보는 연습이 결합할 때, 어떤 복잡한 계산 문제 앞에서도 막힘없이 정답을 찾아낼 수 있을 것입니다.
