[전자기학] 제3장 진공 중의 도체계 (콘덴서의 접속: 직렬과 병렬)

전기기사 시험의 필수 기본기인 콘덴서(커패시터)의 직렬 및 병렬 연결 방식을 상세히 분석합니다. 각 연결 방식에서 전하량과 전압이 어떻게 분배되는지, 그리고 합성 정전용량을 구하는 공식을 수험생 눈높이에서 풍성하게 정리합니다.

콘덴서는 전기를 저장하는 그릇과 같습니다. 우리는 필요에 따라 이 그릇들을 여러 개 이어 붙여서 사용하게 되는데, 어떻게 연결하느냐에 따라 전체적인 저장 능력(정전용량)이 완전히 달라집니다.

수험생들이 가장 먼저 접하는 회로 이론의 기초이기도 하지만, 전자기학의 관점에서 전하가 어떻게 이동하고 에너지가 어떻게 쌓이는지 이해하는 것은 매우 중요합니다.

오늘은 콘덴서를 일렬로 세우는 직렬 연결과 나란히 배치하는 병렬 연결의 차이점을 명확히 짚어보고, 시험에 꼭 나오는 합성 용량 계산법을 정리해 보겠습니다.



콘덴서의 직렬 연결 (Series Connection)

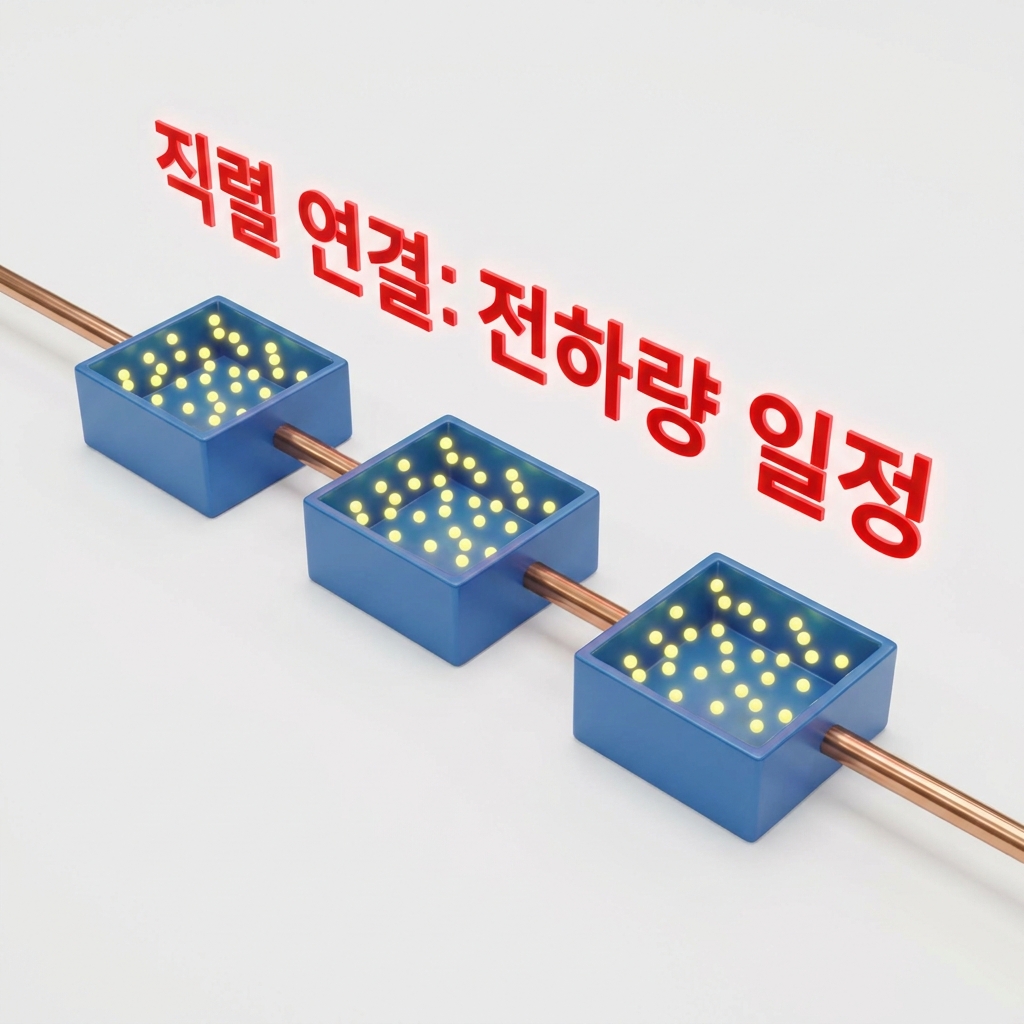

콘덴서의 직렬 연결은 여러 개의 콘덴서를 한 줄로 길게 잇는 방식입니다. 이 연결의 가장 큰 특징은 모든 콘덴서에 흐르는 '전하량(Q)'이 똑같다는 점입니다.

수도관을 일렬로 연결했을 때 흐르는 물의 양이 어디서나 일정한 것과 같은 이치입니다. 하지만 전체 전압은 각 콘덴서에 나누어 걸리게 되며, 정전용량이 작은 콘덴서일수록 더 높은 전압을 부담하게 됩니다.

[Image of capacitors in series]

합성 용량 공식: 1/C = 1/C1 + 1/C2 + ... + 1/Cn [F]

• 특징: 전체 합성 정전용량은 연결된 그 어떤 개별 콘덴서의 용량보다도 작아집니다.
• 전하량(Q): 모든 콘덴서에서 Q1 = Q2 = Q_total 로 일정합니다.
• 전압 분배: 전압은 각 용량에 반비례하여 배분됩니다 (작은 그릇에 전압이 더 많이 차오름).
• 비유: 좁은 통로를 여러 개 이어 붙여 전체적인 흐름의 저항이 커지는 것과 비슷하다고 생각하면 이해가 쉽습니다.



콘덴서의 병렬 연결 (Parallel Connection)

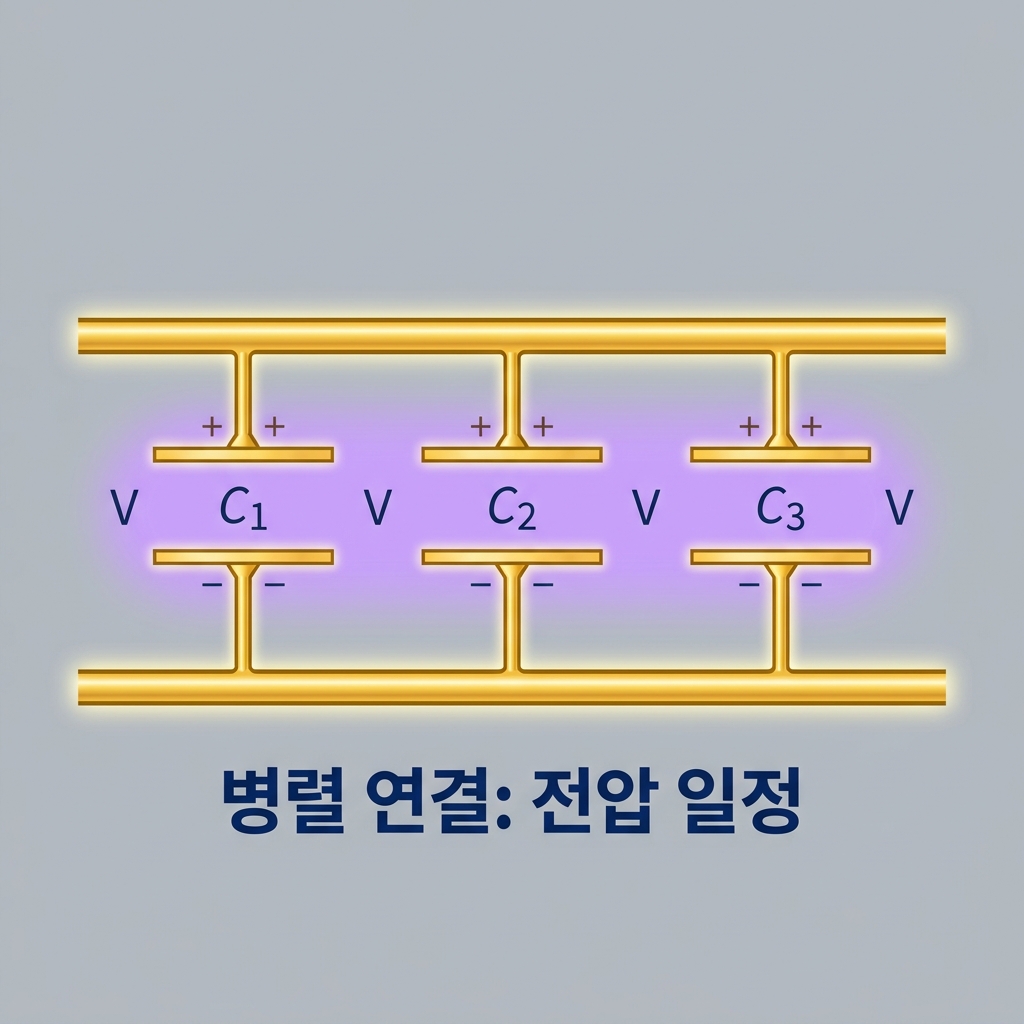

병렬 연결은 콘덴서들을 나란히 배치하여 양 끝단을 공통으로 묶는 방식입니다. 이 경우 모든 콘덴서에 걸리는 '전압(V)'이 동일하다는 것이 핵심입니다.

각 콘덴서가 전압이라는 압력을 똑같이 받으므로, 그릇의 크기(정전용량)가 클수록 더 많은 전하를 담게 됩니다. 전체적인 전하량은 각 콘덴서에 담긴 양을 모두 더한 것과 같습니다.

합성 용량 공식: C = C1 + C2 + ... + Cn [F]

• 특징: 전체 합성 정전용량은 단순히 각 용량을 더한 값이며, 연결할수록 커집니다.
• 전압(V): 모든 콘덴서에서 V1 = V2 = V_total 로 일정합니다.
• 전하 분배: 전하량은 각 용량에 비례하여 쌓입니다 (큰 그릇에 더 많은 전하가 담김).
• 비유: 작은 물통 여러 개를 옆으로 이어 붙여 하나의 거대한 물탱크를 만드는 것과 같습니다.



연결 방식에 따른 에너지와 전하량 변화

콘덴서를 연결했을 때 저장되는 전체 에너지를 계산하는 것도 시험에 자주 나옵니다. 에너지는 전압과 전하량의 관계에 의해 결정되는데, 어떤 연결을 하느냐에 따라 기준이 달라집니다.

직렬일 때는 전하량이 일정하므로 전하량을 기준으로 하는 공식을 쓰는 것이 편하고, 병렬일 때는 전압이 일정하므로 전압을 기준으로 하는 공식을 쓰는 것이 계산 실수를 줄이는 비결입니다.

에너지 공식: W = 1/2 * C * V^2 = 1/2 * Q * V = 1/2 * Q^2 / C [J]

• 직렬 연결 에너지: 전하량 Q가 일정하므로 용량 C가 작을수록 더 많은 에너지가 저장됩니다.
• 병렬 연결 에너지: 전압 V가 일정하므로 용량 C가 클수록 더 많은 에너지가 저장됩니다.
• 수험 팁: 문제에서 '일정한 전압'을 언급하면 병렬 에너지를, '일정한 전하량'을 언급하면 직렬 에너지를 떠올리세요.

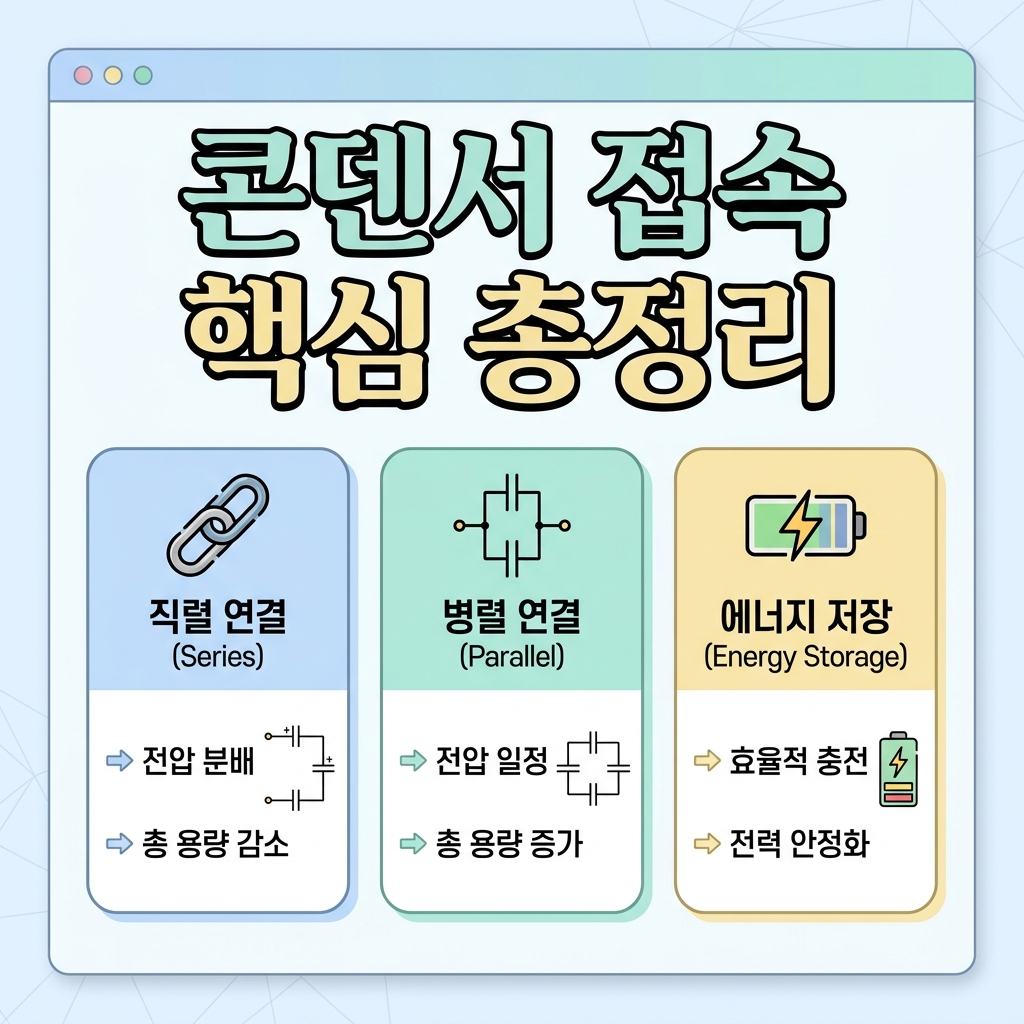

핵심 요약 정리

직렬 연결: 전하량(Q) 일정. 전체 용량은 역수의 합으로 계산하며 작아집니다. 전압은 용량에 반비례 분배.

병렬 연결: 전압(V) 일정. 전체 용량은 단순히 합산하며 커집니다. 전하량은 용량에 비례 분배.



에너지(W): 1/2 * CV^2. 병렬일 때는 큰 용량에, 직렬일 때는 작은 용량에 더 많은 에너지가 쌓입니다.

암기 팁: 저항의 연결 방식과 반대로 계산된다는 점을 기억하면 절대 잊어버리지 않습니다.

콘덴서의 접속은 전자기학을 넘어 회로 이론과 실무 전기 설비에서도 뼈대가 되는 지식입니다. 단순히 공식을 외우기보다는 전하가 한 줄로 서 있는지(직렬), 아니면 넓은 문으로 동시에 들어가는지(병렬)를 상상하며 공부하시길 권장합니다.

특히 시험에서는 여러 개의 콘덴서가 복합적으로 섞인 회로가 나오기도 하는데, 이때는 가장 안쪽의 병렬 혹은 직렬 뭉치부터 하나씩 단순화시켜 나가는 것이 정답으로 가는 지름길입니다.

오늘 정리한 내용들이 수험생 여러분의 머릿속에 명쾌한 지도로 남기를 바랍니다. 기초가 튼튼하면 복잡한 응용 문제도 결국 단순한 결합에 불과하다는 것을 깨닫게 될 것입니다.
