[전자기학] 제2장 진공 중의 정전계 (고립도체구와 동심구의 정전용량)

전기기사 수험생이 가장 어려워하는 고립도체구와 동심구의 정전용량을 완벽하게 분석합니다. 내외구의 전하 분포에 따른 전계와 전위 변화를 상세히 설명하고, 실전 문제 풀이를 위한 핵심 공식을 중학생도 이해할 수 있는 비유로 정리합니다.

정전용량은 전기를 얼마나 담을 수 있는지를 나타내는 그릇의 크기입니다. 우리는 앞서 전계와 전위를 공부하며 보이지 않는 전기적 힘의 세기를 계산하는 법을 배웠습니다. 이제 그 힘을 이용해 실제로 에너지를 저장하는 장치인 콘덴서의 원리를 파헤쳐 볼 시간입니다.

특히 시험에서는 하나의 구체만 있는 고립도체구와 두 개의 구가 겹쳐진 동심구 구조가 자주 등장합니다. 전하가 안쪽에 있을 때와 바깥쪽에 있을 때 전계가 어떻게 형성되는지, 그리고 그로 인해 전위가 어떻게 변하는지 이해하는 것이 이번 단원의 핵심입니다.

수험생 여러분이 복잡한 적분 기호에 매몰되지 않도록, 현장의 감각과 정석적인 이론을 결합하여 아주 풍성하고 명쾌하게 정리해 보겠습니다. 지식의 그릇을 넓히는 즐거운 학습이 되시길 바랍니다.

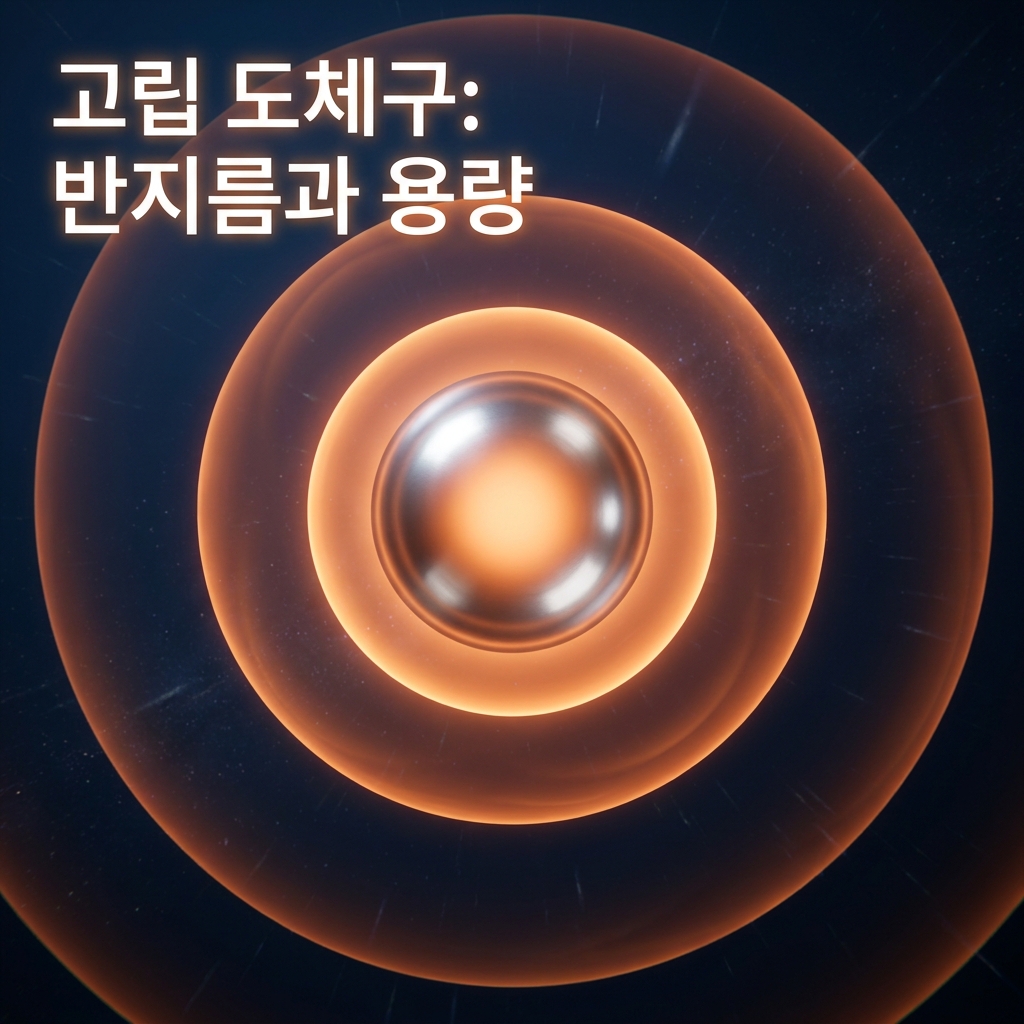

고립 도체구의 정전용량

고립 도체구란 주변에 아무것도 없이 오직 하나의 구형 도체만 덩그러니 놓여 있는 상태를 말합니다. 이 도체에 전하 Q를 주었을 때, 전하들은 서로 밀어내는 성질 때문에 도체 표면에만 균일하게 분포하게 됩니다. 이때 구의 중심에서 반지름 $a$만큼 떨어진 표면의 전위를 구하면 정전용량의 실마리가 풀립니다.

정전용량의 정의는 전하량을 전위로 나눈 값입니다 ($C = Q / V$). 구의 표면 전위 공식인 $V = \frac{Q}{4\pi\epsilon_0 a}$를 이 정의에 대입하면, 전하량 $Q$는 사라지고 오직 구의 반지름과 유전율만 남게 됩니다. 결국 고립 도체구의 정전용량은 구의 크기가 클수록 정비례하여 커진다는 결론에 도달합니다.

공식: $C = 4\pi\epsilon_0 a$ [F]

• 물리적 의미: 구의 반지름 $a$가 커질수록 전기를 담을 수 있는 '그릇의 면적'이 넓어지는 것과 같습니다.
• 전위 분포: 구 내부의 전위는 표면 전위와 동일하며, 외부로 나갈수록 거리 $r$에 반비례하여 줄어듭니다.
• 비유: 거대한 물탱크일수록 똑같은 수압(전위)을 유지하면서도 더 많은 물(전하)을 채울 수 있는 것과 같습니다.
• 수험 팁: 진공 중의 유전율 상수를 고려하면 $C = \frac{a}{9 \times 10^9}$으로 간단히 계산할 수 있습니다.



동심구 도체계의 전계와 전위 해석

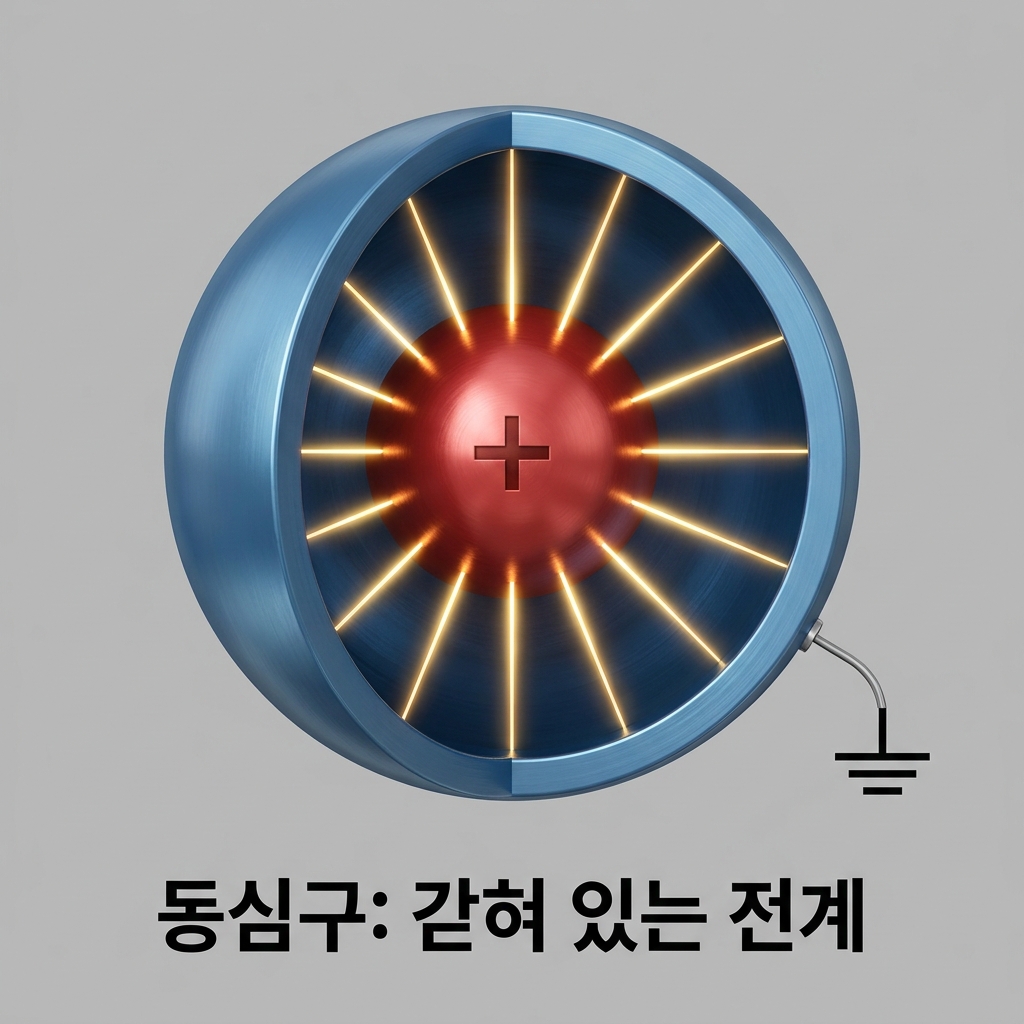

동심구는 반지름 $a$인 안쪽 구(A도체)와 반지름 $b$인 바깥쪽 구 껍질(B도체)이 중심을 공유하며 겹쳐진 구조입니다. 이 구조에서 전계와 전위를 분석할 때는 어느 도체에 전하를 주었느냐가 가장 중요합니다. 먼저 안쪽 A도체에만 전하 $+Q$를 주고 바깥쪽 B도체를 접지(0V)한 경우를 살펴봅시다.

가우스의 법칙에 따르면 전계는 두 구 사이의 빈 공간($a < r < b$)에서만 존재하게 됩니다. 안쪽 구 표면에서 뿜어져 나온 전기력선이 바깥쪽 구의 안쪽 벽면으로 빨려 들어가기 때문입니다. 이때의 전계 세기는 점전하와 같은 공식인 $E = \frac{Q}{4\pi\epsilon_0 r^2}$을 따르며, 전위차는 이 전계를 거리 $a$에서 $b$까지 적분하여 구하게 됩니다.

• A도체 전위: 바깥쪽 B가 접지되어 있으므로 A의 전위가 곧 두 구 사이의 전위차가 됩니다.
• B도체 전위: 접지된 경우 0V가 되며, 접지되지 않았다면 정전유도에 의해 바깥면에 나타나는 전하의 영향을 받습니다.
• 전계의 범위: 전하가 내구에만 있다면 외구의 바깥 영역에는 전계가 형성되지 않습니다 (차폐 효과).
• 수험 팁: 전위차 $V$를 구할 때 분모에 $ab$, 분자에 $b-a$가 들어가는 형태를 눈에 익혀두어야 합니다.



내외구 접속 상태에 따른 정전용량 변화

동심구의 정전용량은 어떤 도체를 기준으로 에너지를 측정하느냐에 따라 공식이 달라집니다. 수험생들이 가장 많이 접하는 유형은 안쪽 구 A에 전하를 주고 바깥쪽 구 B를 접지한 형태입니다. 이때는 두 구 사이의 좁은 틈이 하나의 거대한 콘덴서 역할을 하게 됩니다.

반대로 안쪽 구를 접지하고 바깥쪽 구 껍질에 전하를 주는 경우도 있습니다. 이때는 바깥쪽 구 껍질이 만드는 고립도체구의 용량과, 안팎의 구 사이에서 형성되는 용량이 병렬로 연결된 것과 같은 효과를 냅니다. 결과적으로 전하를 어디에 공급하고 어디를 땅에 묻었느냐(접지)에 따라 전체적인 전기를 담는 능력치는 크게 변하게 됩니다.

기본 공식: $C = \frac{4\pi\epsilon_0 ab}{b-a}$ [F]

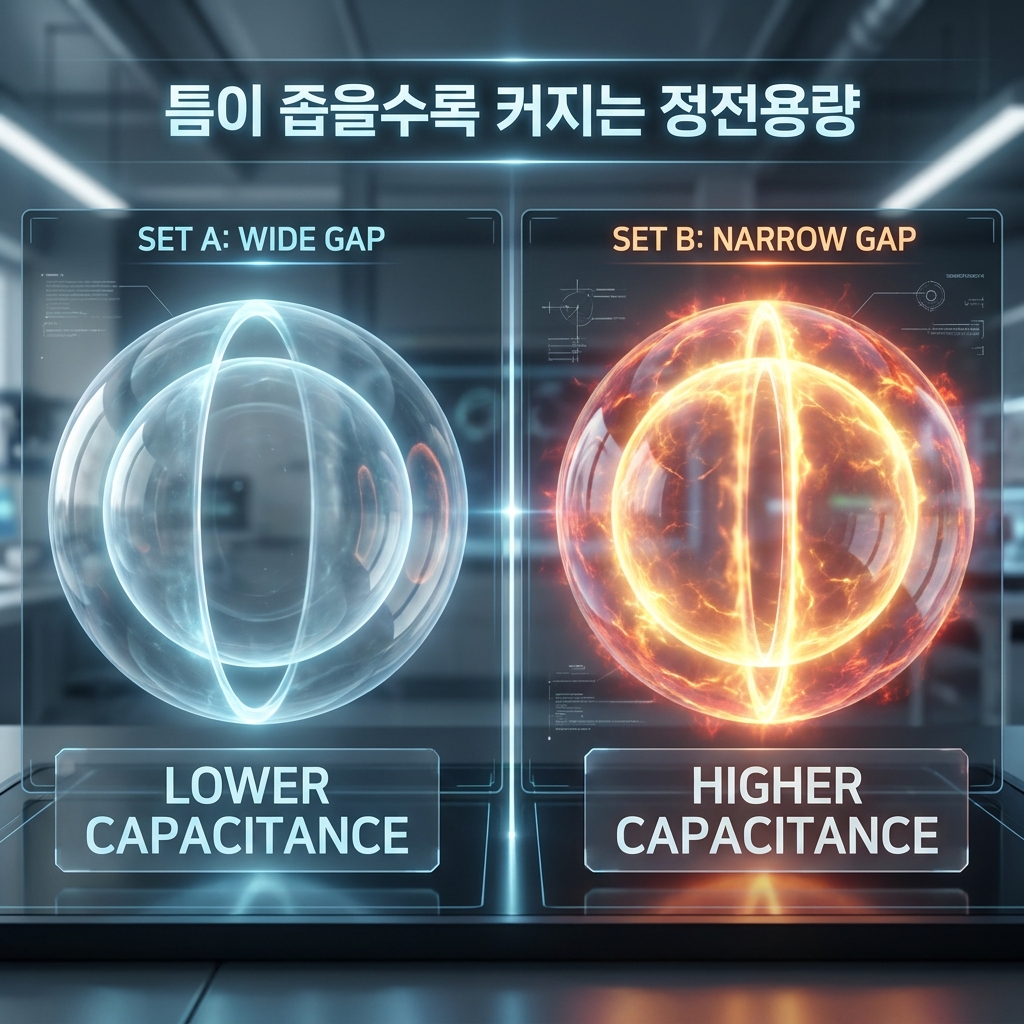

• 공식의 특징: 두 반지름의 차이($b-a$)가 작을수록, 즉 두 구 사이가 가까울수록 정전용량은 비약적으로 커집니다.
• 특수 케이스: 바깥쪽 반지름 $b$를 무한대로 보내버리면($b \rightarrow \infty$), 앞서 배운 고립 도체구의 공식($4\pi\epsilon_0 a$)으로 회귀합니다.
• 비유: 물탱크 안에 또 다른 물통을 넣어 그 사이 공간에 물을 채우는 것과 같습니다. 틈이 좁을수록 압력이 세게 걸려 더 조밀하게 전기를 채울 수 있습니다.



실전 대비를 위한 전계와 전위의 포인트

실제 문제에서는 "A도체의 전위는 얼마인가?" 혹은 "어느 지점에서 전계가 최대인가?"라는 질문이 쏟아집니다. 우선 전계가 가장 강한 지점은 전하가 직접 모여 있는 안쪽 구의 표면($r=a$)입니다. 거리가 멀어질수록 전계는 거리의 제곱에 반비례하여 급격히 약해지기 때문입니다.

전위의 경우, 도체는 그 자체가 등전위면이라는 사실을 잊어서는 안 됩니다. A도체 내부에 전하가 있든 없든, 도체 내부의 모든 지점은 표면의 전위와 똑같은 값을 가집니다. 이러한 성질들을 종합하여 벡터 표시법과 결합하면 3차원 공간상의 어떤 지점에서도 전기적 힘의 지도를 완벽하게 그려낼 수 있습니다.

• 내부 전계: 전하가 표면에만 있다면 도체구 내부($r < a$)의 전계는 항상 0입니다.
• 연속성: 전위는 공간상에서 연속적으로 변하지만, 전계는 매질이나 전하 분포에 따라 불연속적으로 점프할 수 있습니다.
• 학습 전략: 공식을 통째로 외우기보다 $E \rightarrow V \rightarrow C$로 이어지는 논리적 흐름을 연습장에 직접 써보시길 권장합니다.

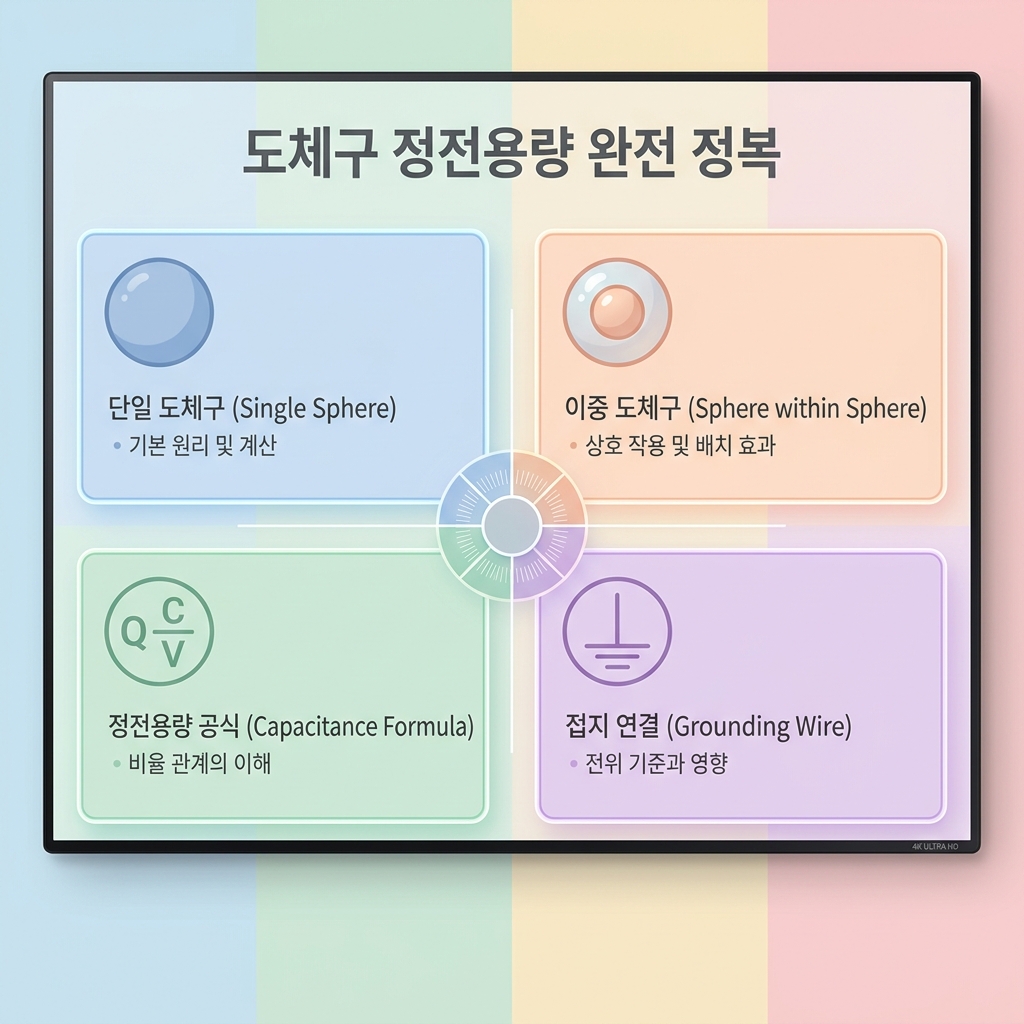

핵심 요약 정리

고립 도체구: $C = 4\pi\epsilon_0 a$. 반지름에 정비례하며 오직 자신의 크기에만 의존합니다.

동심구 전계: 두 구 사이 공간에서만 전계가 형성되며, 거리 제곱에 반비례합니다.



동심구 정전용량: $C = \frac{4\pi\epsilon_0 ab}{b-a}$. 반지름의 곱에 비례하고 차이에 반비례합니다.

접지의 영향: 접지된 도체의 전위는 0이 되며, 이는 정전용량 계산의 기준점이 됩니다.

오늘 정리한 고립도체구와 동심구의 정전용량은 전자기학의 중반부를 지탱하는 아주 중요한 기둥입니다. 보이지 않는 구의 안팎에서 전기가 어떤 식으로 밀당을 하고 있는지, 그 이미지를 머릿속에 선명하게 그려보세요.

특히 수험생 여러분은 각 공식에서 반지름 $a$와 $b$가 어디에 위치하는지, 그리고 왜 그런 형태가 되었는지 비유를 통해 이해한다면 실전에서 공식을 헷갈리는 실수를 획기적으로 줄일 수 있을 것입니다. 지식은 단순히 쌓는 것이 아니라, 원리를 통해 하나로 꿰어낼 때 진정한 실력이 됩니다.

반복적인 복습을 통해 이 둥근 도체들이 만드는 전기적 마당을 완전히 정복하시길 바랍니다. 오늘의 학습이 여러분의 합격 목표에 한 걸음 더 다가가는 소중한 자산이 되었기를 진심으로 바랍니다.
