[전자기학] 제3장 진공 중의 도체계 (전위 계수, 용량 계수, 유도 계수)

전기기사 시험의 고난도 파트인 진공 중의 도체계를 완벽 분석합니다. 여러 개의 도체가 서로 영향을 주고받는 전위 계수, 용량 계수, 유도 계수의 정의와 성질을 수험생 눈높이에서 풍성한 비유와 깨끗한 수식으로 정리합니다.

지금까지 우리는 하나의 점전하나 독립된 도체가 만드는 전계와 전위를 공부했습니다. 하지만 실제 전기 설비나 회로에서는 여러 개의 도체가 근처에 모여 서로의 전기적 상태에 간섭을 일으키는 경우가 훨씬 많습니다. 이렇게 여러 도체가 모여 있는 상태를 도체계라고 부릅니다.

도체계에서는 내가 가진 전하량뿐만 아니라 옆에 있는 도체가 가진 전하량에 의해서도 나의 전위가 결정됩니다. 이 복잡한 관계를 일정한 숫자로 정리한 것이 바로 전위 계수와 용량 및 유도 계수입니다. 수험생들이 수식의 형태 때문에 가장 많이 혼란스러워하는 이 개념들을 오늘 가장 쉬운 언어로 풀어보겠습니다.



전위 계수 (Potential Coefficients)

전위 계수는 각 도체가 가진 전하량이 그 도체계 전체의 전위에 어떤 영향을 미치는지 보여주는 비례 상수입니다. 예를 들어 두 개의 도체가 있을 때, 1번 도체의 전위는 1번이 가진 전하뿐만 아니라 2번이 가진 전하에 의해서도 영향을 받게 됩니다.

이를 수식으로 나타내면 전위 V는 전하 Q와 전위 계수 P의 곱들의 합으로 표현됩니다. 수험생들은 이 P라는 기호가 각 도체의 위치와 모양에 따라 결정되는 고유한 값임을 이해해야 합니다. 마치 여러 개의 난로가 있는 방에서 특정 지점의 온도가 각 난로의 화력과 거리로 결정되는 것과 같은 이치입니다.

공식: V1 = P11*Q1 + P12*Q2 + ... + P1n*Qn [V]

• P11: 1번 도체 스스로에 의한 전위 영향력 (자기 전위 계수)
• P12: 2번 도체의 전하가 1번 도체의 전위에 미치는 영향력 (상호 전위 계수)
• 성질 1: 전위 계수 P는 항상 0보다 크며, 자기 전위 계수는 상호 전위 계수보다 항상 크거나 같습니다 (P11 >= P21).
• 성질 2: 상호 관계는 대칭적입니다 (P12 = P21). 즉, 1번이 2번에 주는 영향은 2번이 1번에 주는 영향과 같습니다.



용량 계수 (Capacitance Coefficients)

용량 계수는 전위 계수의 반대 개념입니다. 전위 계수가 '전하가 전위를 어떻게 만드느냐'를 본다면, 용량 계수는 '전위가 주어졌을 때 전하가 얼마나 모이느냐'를 설명합니다. 기호로는 주로 소문자 q를 사용하며, 자기 자신의 전위에 의해 자기 자신에게 모이는 전하의 비율을 나타냅니다.

수험생들이 주의할 점은 용량 계수가 우리가 흔히 아는 정전용량(C)과 매우 유사한 성격을 가졌다는 것입니다. 도체의 크기가 크거나 표면적이 넓을수록 전위를 조금만 높여도 많은 전하를 담을 수 있으므로 용량 계수 값은 커지게 됩니다.

공식: Q1 = q11*V1 + q12*V2 + ... + q1n*Vn [C]

• q11: 1번 도체의 전위를 1V로 만들었을 때 자기 자신에게 모이는 전하량 (용량 계수)
• 성질: 용량 계수 q11, q22 등 자기 계수는 항상 0보다 큰 정수(+) 값을 가집니다.
• 비유: 물탱크의 바닥 면적이라고 생각하세요. 면적이 넓을수록 수위(전위)를 1m 높이는 데 더 많은 물(전하)이 필요합니다.



유도 계수 (Induction Coefficients)

유도 계수는 용량 계수 공식에서 서로 다른 첨자가 붙은 항(q12, q21 등)을 의미합니다. 이것은 1번 도체의 전위를 높였을 때 옆에 있는 2번 도체에 얼마나 많은 전하가 '유도'되어 나타나는지를 보여주는 상수입니다. 전자기학의 정전유도 현상을 수치화한 것이라고 이해하면 명쾌합니다.

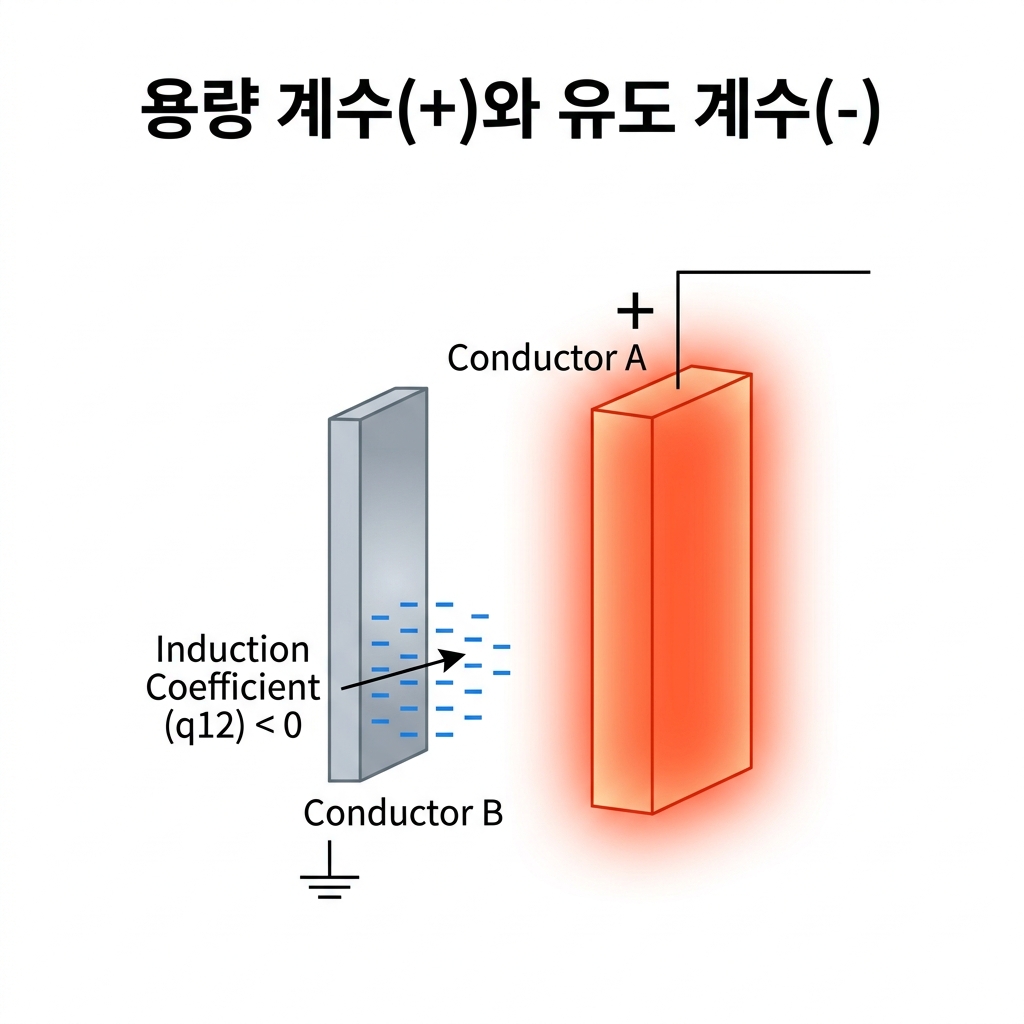

여기서 수험생이 가장 많이 실수하는 핵심 포인트가 있습니다. 바로 유도 계수의 부호입니다. 1번 도체의 전위를 (+)로 높이면, 옆에 있는 도체에는 이를 끌어당기려는 반대 부호인 (-) 전하가 유도됩니다. 따라서 유도 계수는 항상 0보다 작거나 같은 음수(-) 값을 가지게 됩니다.

• q12: 1번 도체의 전위가 다른 도체의 전하 분포에 영향을 주는 정도 (유도 계수)
• 성질 1: 유도 계수는 항상 0보다 작거나 같습니다 (q12 <= 0).
• 성질 2: 상호 관계는 역시 대칭입니다 (q12 = q21).
• 성질 3: 모든 용량 계수와 유도 계수를 더하면 0보다 크거나 같습니다 (q11 + q12 + ... >= 0).



핵심 요약 정리

전위 계수 (P): 전하가 전위를 만드는 비율. 모든 계수는 항상 양수(+)입니다. P11 >= P12 성립.

용량 계수 (q_ii): 전위에 의해 자기에게 모이는 전하 비율. 항상 양수(+)입니다.



유도 계수 (q_ij): 전위에 의해 남에게 유도되는 전하 비율. 항상 음수(-) 또는 0입니다.

전위 계수와 용량 계수의 관계: 행렬 계산을 통해 서로 역관계에 있습니다. 한쪽을 알면 다른 쪽을 구할 수 있습니다.

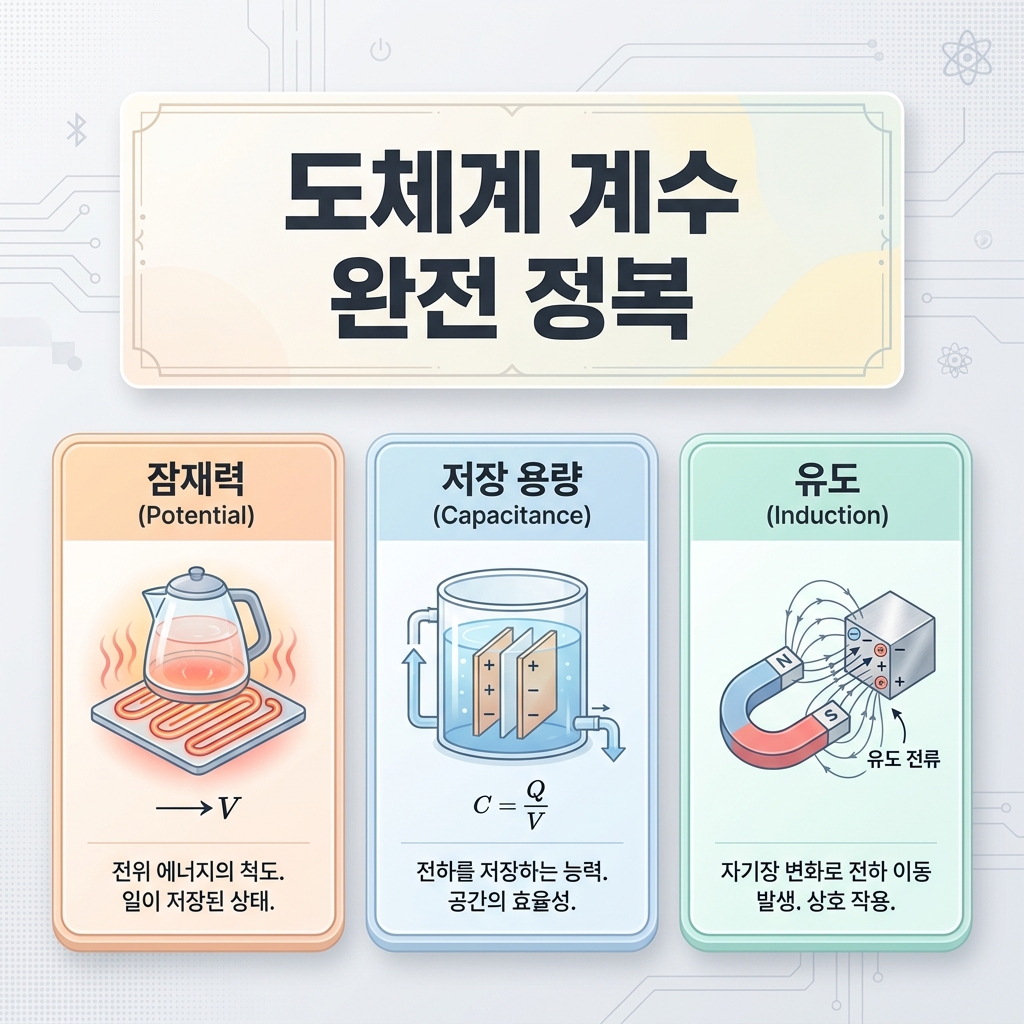

도체계의 계수들은 전자기학 문제 중에서도 복잡한 수식과 성질을 묻는 보기가 많아 수험생들이 자주 건너뛰는 파트입니다. 하지만 오늘 정리한 대로 전위 계수는 '영향력', 용량 계수는 '그릇의 크기', 유도 계수는 '반대편에 생기는 힘'이라는 이미지만 명확히 잡아도 오답을 골라내는 능력이 비약적으로 상승합니다.

특히 유도 계수가 왜 음수(-)가 되어야 하는지 정전유도 현상과 연결해 다시 한번 생각해보시길 권장합니다. 기초가 튼튼하면 어떤 변형 문제도 논리적으로 풀어낼 수 있습니다.

오늘의 정리가 복잡한 도체계 이론을 명쾌하게 정리하는 데 큰 도움이 되었기를 바랍니다. 포기하지 않고 한 걸음씩 나아가는 수험생 여러분의 노력을 응원하며, 반복 학습을 통해 이 수식들을 완전히 자신의 것으로 만드시길 바랍니다.
