[전자기학] 제2장 진공 중의 정전계 (전기력선의 방정식, 전속 밀도, 전하 이동시 에너지)

전기기사 수험생을 위한 전자기학 핵심 이론 정리입니다. 전기력선의 궤적을 찾는 방정식부터 매질에 상관없는 전속 밀도의 개념, 그리고 전하를 이동시킬 때 필요한 에너지 계산법까지 외계어 없는 깨끗한 공식으로 완벽하게 정리합니다.

보이지 않는 전기의 힘이 공간 속에서 어떤 길을 따라 움직이는지 이해하는 것은 전자기학의 핵심입니다. 수험생들이 가장 어려워하는 부분 중 하나가 복잡한 기호로 뒤덮인 공식들인데, 사실 그 의미를 파악하면 아주 단순한 논리로 이루어져 있습니다.

오늘은 시험에 반드시 출제되지만 기호 때문에 포기하기 쉬운 세 가지 주제를 다룹니다. 전기력선의 모양을 결정하는 방정식, 환경에 흔들리지 않는 전속 밀도, 그리고 전하 이동에 필요한 에너지를 가장 쉬운 수식으로 풀어보겠습니다.

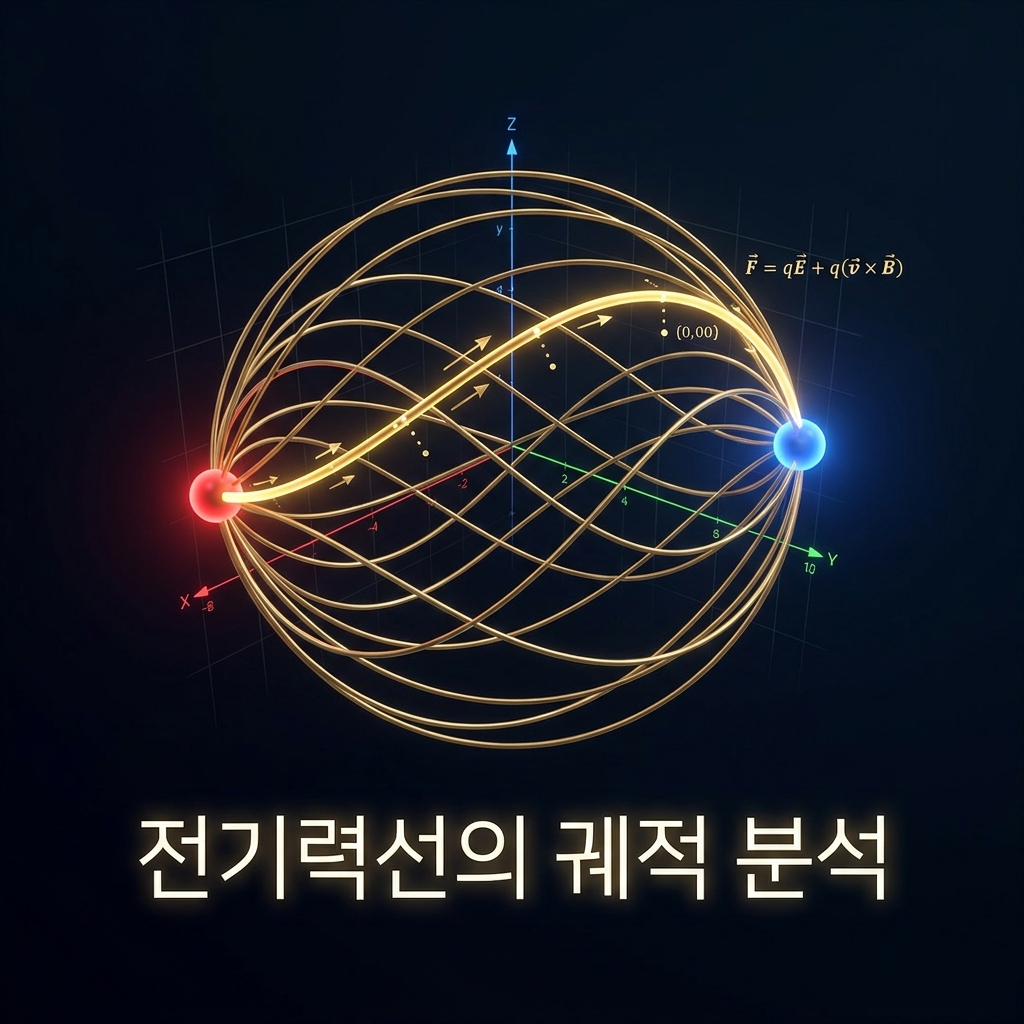

전기력선의 방정식

전기력선은 전계 내에서 양전하가 이동하는 가상의 경로를 선으로 나타낸 것입니다. 이 선의 특징은 어느 지점에서 접선을 그어도 그 방향이 해당 지점의 전계 방향과 정확히 일치한다는 점입니다.

수식으로 표현할 때 가장 중요한 원리는 각 축 방향의 변화량과 전계 성분의 비율이 일정하다는 것입니다. 복잡한 분수 형태 대신, 아래와 같이 깨끗한 등식으로 기억하면 문제 풀이가 훨씬 수월해집니다.

공식: dx / Ex = dy / Ey = dz / Ez

• dx, dy, dz: 각 축 방향으로의 아주 작은 이동 거리
• Ex, Ey, Ez: 각 축 방향의 전계 세기 성분
• 비유: 미끄럼틀을 타고 내려갈 때, 몸이 쏠리는 방향(전계)과 실제 이동하는 경로(전기력선)가 항상 일치하는 원리입니다.
• 수험 팁: 보통 2차원 문제로 나오므로 dx / Ex = dy / Ey 부분만 떼어내서 교차로 곱해 계산하면 됩니다.



전속 밀도 (Electric Flux Density)

전계의 세기(E)는 주변에 공기가 있는지, 물이 있는지에 따라 값이 변하는 예민한 수치입니다. 하지만 수험생들이 알아야 할 전속 밀도(D)는 어떤 환경에서도 변하지 않는 힘의 근본적인 양을 나타냅니다.

전하량(Q)만큼의 힘의 다발(전속)이 나온다고 가정했을 때, 이 다발이 단위 면적을 얼마나 빽빽하게 통과하는지를 나타내는 값입니다. 유전율이라는 복잡한 상수를 전계에 곱해주면 전속 밀도가 완성됩니다.

공식: D = e0 * E [C/m^2]

• D: 전속 밀도 (매질의 영향을 받지 않는 절대적 수치)
• e0: 진공의 유전율 (전기가 전달되는 정도를 나타내는 상수)
• E: 전계의 세기
• 비유: 전등에서 나오는 빛의 총량(전속)은 방 안에 연기가 있든 없든 변하지 않는 것과 같습니다.
• 주의: 전계는 거리의 제곱에 반비례하지만, 전속 밀도는 유전율 성분을 제거하여 전하 분포에만 집중합니다.



전하 이동 시 발생하는 에너지

전계가 형성된 공간에서 전하를 옮기기 위해서는 에너지가 필요합니다. 이는 중력이 작용하는 곳에서 무거운 상자를 들어 올릴 때 힘이 드는 것과 같은 이치입니다.

전하를 한 지점에서 다른 지점으로 이동시킬 때 드는 일(W)은 전하의 양과 두 지점 사이의 전위차(전압)를 곱하는 것으로 간단히 구할 수 있습니다. 복잡한 적분 기호 없이 가장 명쾌한 형태의 수식으로 정리하겠습니다.

공식: W = q * V [J]

• W: 일 또는 에너지 (단위: 줄, J)
• q: 이동하는 전하의 양 (단위: 쿨롱, C)
• V: 두 지점 사이의 전위차 또는 전압 (단위: 볼트, V)
• 특징: 보존력장인 정전계에서는 이동 경로와 상관없이 시작점과 끝점의 전위차만 중요합니다.
• 비유: 언덕 아래에서 꼭대기까지 짐을 옮길 때, 직선으로 가든 빙빙 돌아가든 결국 도달한 높이(전위차)에 비례해 에너지가 드는 것과 같습니다.



제2장 핵심 정리

전기력선의 방정식: dx / Ex = dy / Ey 관계를 이용하여 전기가 나아가는 길의 함수를 구합니다.

전속 밀도: 주변 환경에 상관없이 전하량에 비례하는 힘의 다발 밀도이며, D = e0 * E 로 계산합니다.



전하 이동 에너지: W = q * V 공식을 사용하며, 경로에 상관없이 전위차에 의해서만 결정됩니다.

오늘 정리한 세 가지 공식은 정전계 파트에서 수치 계산 문제로 가장 많이 출제되는 핵심들입니다. 공식의 형태가 깨지거나 외계어처럼 보이지 않도록 가장 표준적인 텍스트로 정리했으니, 눈에 익을 때까지 반복해서 보시길 바랍니다.

특히 전속 밀도와 전계의 관계, 전하와 에너지의 관계는 전자기학 전체를 관통하는 중요한 원리입니다. 단순 암기보다는 각 기호가 가진 물리적 의미를 비유를 통해 떠올려 보면 실전에서도 실수 없이 정답을 찾을 수 있습니다.

수험생 여러분이 기초를 튼튼히 다져 어려운 응용 문제까지 자신 있게 풀어나가기를 바랍니다. 지치지 않고 하나씩 지식의 조각을 맞춰가는 과정이 합격으로 가는 가장 빠른 길입니다.
