제2장 진공 중의 정전계 (전하의 형태별 전위 해석)

전기기사 수험생을 위한 필수 이론인 전위의 개념을 상세히 정리합니다. 구전하, 동축 원통, 무한 평면 전하가 만드는 전위의 특성을 분석하고, 각 형태별 공식과 물리적 의미를 중학생도 이해하기 쉽게 설명합니다.

전위는 전기적인 위치 에너지를 의미하며, 단위 전하가 가진 잠재적인 힘의 크기라고 이해하면 쉽습니다. 전계가 공간에 뿌려진 힘의 세기라면, 전위는 그 힘을 거슬러 올라가기 위해 필요한 에너지의 양과 같습니다.

특히 수험생들이 자주 접하는 구형 전하, 케이블 구조인 동축 원통, 그리고 끝없이 펼쳐진 무한 평면에서의 전위 계산은 시험의 핵심입니다. 각 모양에 따라 에너지가 어떻게 쌓이고 변화하는지 풍성한 해설과 정석적인 수식을 통해 하나씩 살펴보겠습니다.

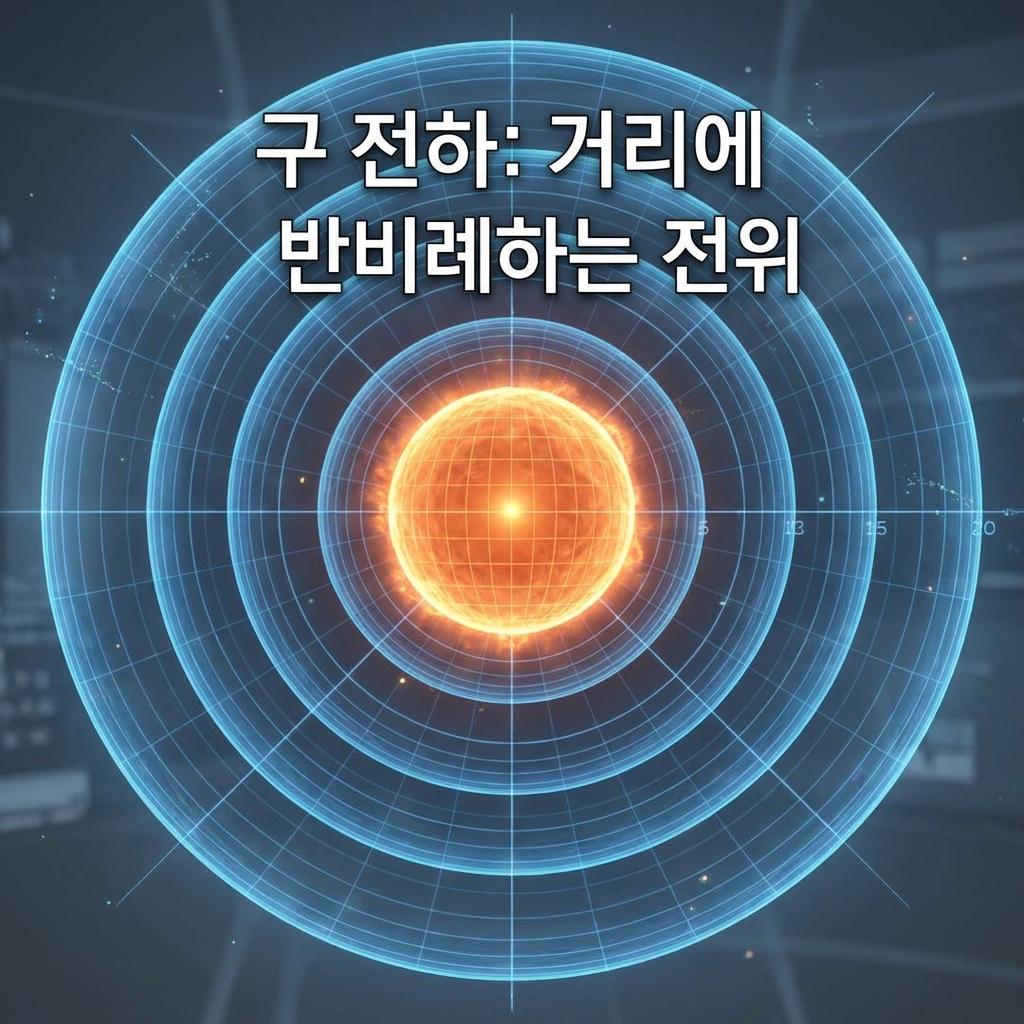

1. 구 전하가 만드는 전위 (Spherical Potential)

구 전하는 모든 방향으로 대칭인 가장 기본적인 형태입니다. 중심에 전하가 모여 있을 때 주변으로 갈수록 전위는 낮아집니다. 특징적인 점은 전계의 세기가 거리의 제곱에 반비례했던 것과 달리, 전위는 거리 r에 그냥 반비례한다는 것입니다.

구의 내부에서는 전위가 표면의 전위와 동일하게 유지되는 등전위 상태가 됩니다. 이는 구 내부에서 전하를 이동시킬 때 추가적인 에너지가 들지 않음을 의미하며, 시험에서 함정 문제로 자주 등장합니다.

공식: V = (9 x 10^9) x (Q / r) [단위: V]

• 거리 관계: 거리가 2배 멀어지면 전위는 1/2로 줄어듭니다.
• 내부 전위: 반지름이 a인 구 내부의 전위는 표면 전위인 (9 x 10^9) x (Q / a)와 같습니다.
• 비유: 산의 높이가 정상에서 멀어질수록 낮아지듯, 전하에서 멀어질수록 에너지가 줄어드는 것과 같습니다.

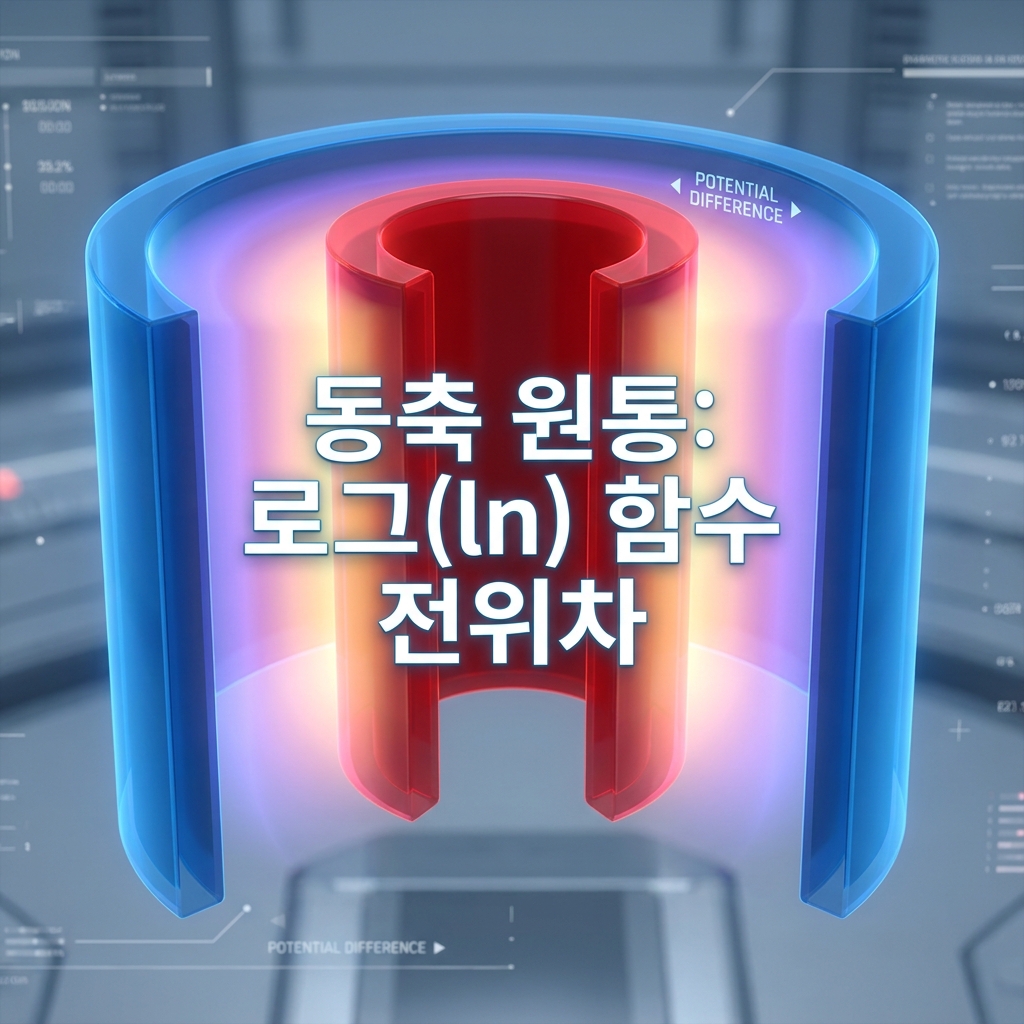

2. 동축 원통 전하 사이의 전위차

제2장 진공 중의 정전계 (전하의 형태별 전위 해석)

동축 원통은 내부 도체와 외부 도체 사이의 전압을 분석할 때 사용되는 중요한 모델입니다. 이 구조에서 전위는 단순히 거리의 함수가 아니라 로그(ln) 함수를 포함하는 독특한 형태를 가집니다.

원통의 안쪽 반지름에서 바깥쪽 반지름까지 이동하며 쌓인 에너지의 총합을 계산하면 전위차가 나옵니다. 이 공식은 나중에 정전용량(C)을 구할 때 그대로 연결되므로 수험생은 반드시 암기해야 합니다.

공식: V = (선전하밀도 / 2 x 파이 x 진공유전율) x ln(b/a) [단위: V]

• a와 b: 각각 내부 원통의 반지름과 외부 원통의 반지름을 의미합니다.
• 로그 관계: 전위차는 두 반지름의 비율(b/a)에 로그를 취한 값에 비례합니다.
• 비유: 겹쳐진 두 파이프 사이의 좁은 틈을 따라 전기가 흐를 때 발생하는 압력 차이와 같습니다.

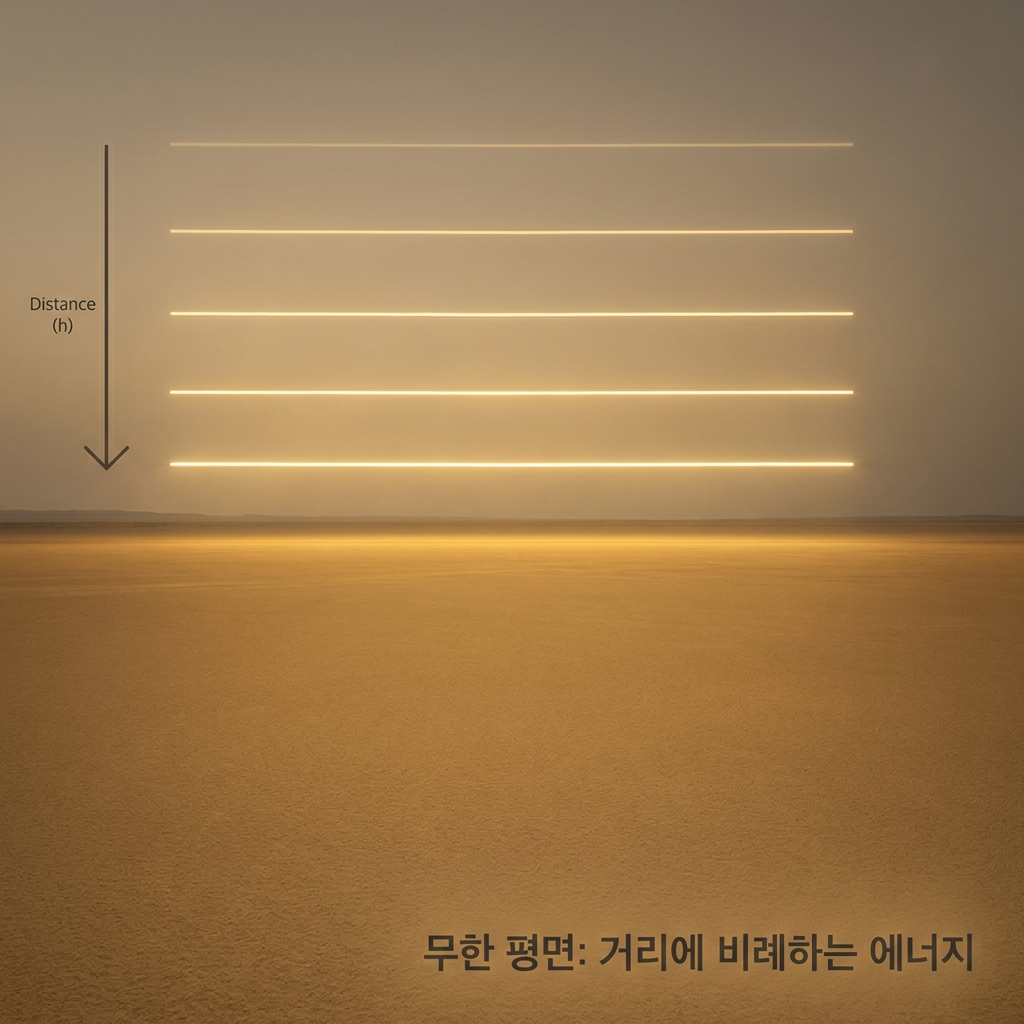

3. 무한 평면 전하와 전위의 변화

무한 평면 전하가 만드는 전위는 전계의 특성과 연결하여 이해해야 합니다. 무한 평면의 전계 세기는 거리에 상관없이 일정하다고 배웠습니다. 힘이 일정하므로 에너지는 거리에 정비례하여 쌓입니다.

판에서 멀어질수록 전위는 거리에 비례해서 일정하게 낮아지는 직선적인 모습을 보입니다. 보통 두 개의 평행판 사이에서 한쪽 판을 0V(접지)로 잡았을 때 다른 쪽 판까지의 거리에 따른 전압 변화를 계산하는 식으로 출제됩니다.

공식: V = E x d = (면전하밀도 / 2 x 진공유전율) x d [단위: V]

• 거리 d: 평면 전하로부터 떨어진 수직 거리를 의미합니다.
• 비율: 거리가 일정하게 늘어날 때 전위도 일정하게 변하는 선형적인 관계입니다.
• 비유: 일정한 경사도를 가진 긴 오르막길을 올라갈 때 높이가 일정하게 높아지는 것과 같습니다.



제2장 전위 핵심 정리

1. 구 전위: 거리 r에 반비례하며, 내부 전위는 표면과 동일한 상수가 됩니다.

2. 동축 원통: 반지름 비(b/a)의 로그 값에 비례하는 전위차를 가집니다.

3. 무한 평면: 전계가 일정하므로 전위는 거리 d에 정비례하여 변합니다.

4. 수험 팁: 전계는 거리의 제곱이나 r에 반비례하지만, 전위는 항상 그보다 한 차수 낮은 관계를 가집니다.

전하의 형태에 따른 전위의 변화를 이해하는 것은 전자기학의 중반부를 넘어가는 핵심 열쇠입니다. 단순히 공식을 외우기보다 왜 원통형에서는 로그가 나오고 평면에서는 거리가 곱해지는지 물리적 배경을 생각해보세요.

각 형태별로 전계와 전위의 수식 차이를 비교하며 학습한다면 시험에서 헷갈리지 않고 정확한 답을 찾을 수 있습니다. 오늘 정리한 내용이 수험생 여러분의 이론 정립에 큰 도움이 되길 바랍니다.

반복적인 복습을 통해 공식의 유도 과정과 결과를 완전히 자신의 것으로 만드시길 권장합니다.
