제2장 진공 중의 정전계 (전계의 세기 실전 문제 유형 정복)

전기기사 시험에 반드시 출제되는 전계의 세기 응용 문제 4가지 유형을 완벽 분석합니다. 중점, P점, 원점에서의 전계 계산법과 전계가 0이 되는 지점을 찾는 원리를 수험생 눈높이에서 풍성하게 설명합니다.

전자기학의 이론을 공부했다면 이제 실전 문제를 통해 개념을 완성할 차례입니다. 시험지에는 단순히 공식 하나로 풀리는 문제보다 전하의 위치를 다양하게 배치하여 머리를 써야 하는 유형이 훨씬 많이 등장합니다.

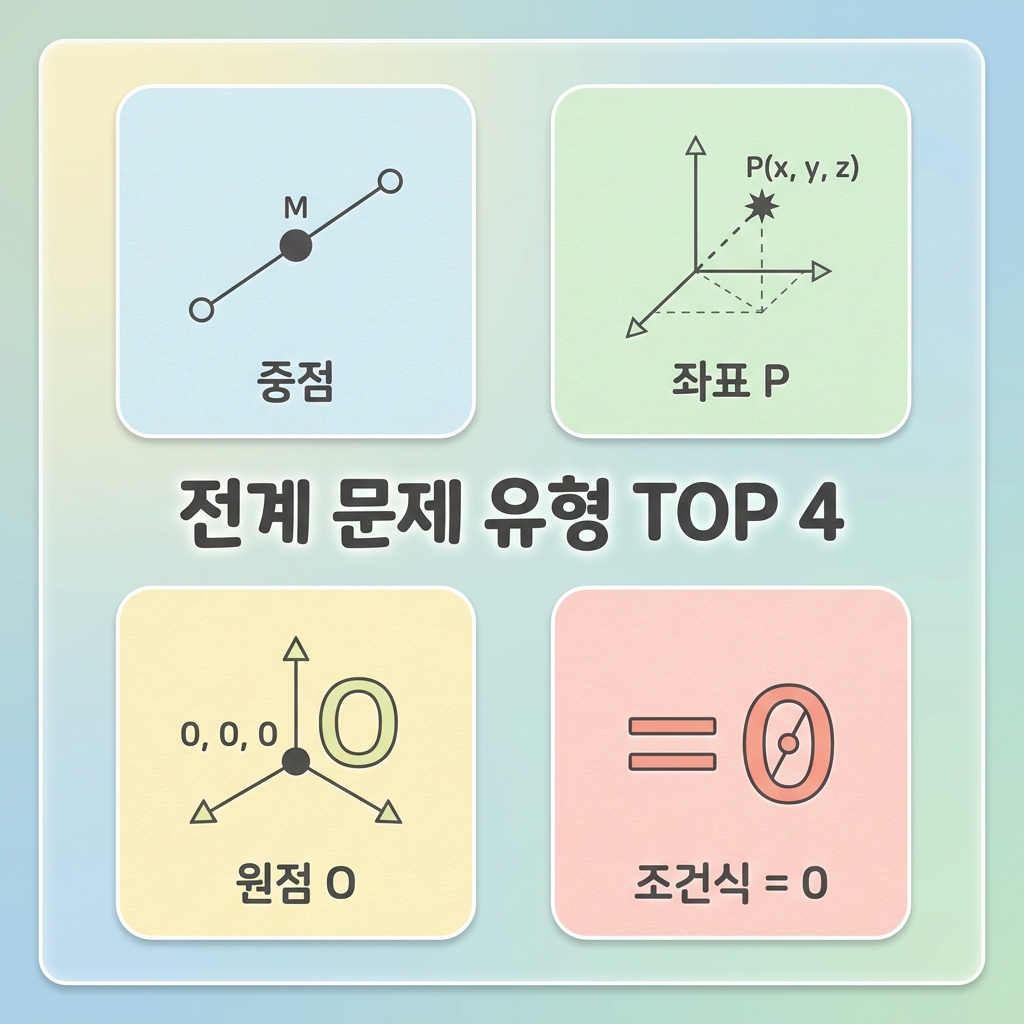

특히 수험생들이 가장 자주 접하게 되는 네 가지 포인트인 중점, 임의의 P점, 좌표의 원점, 그리고 전계가 사라지는 지점(E=0)을 찾는 법은 전계의 세기를 정복하는 핵심 열쇠입니다. 이 모든 과정을 중학생도 이해할 수 있는 쉬운 비유와 정석적인 수식 표시법을 통해 하나씩 꼼꼼하게 파헤쳐 보겠습니다.

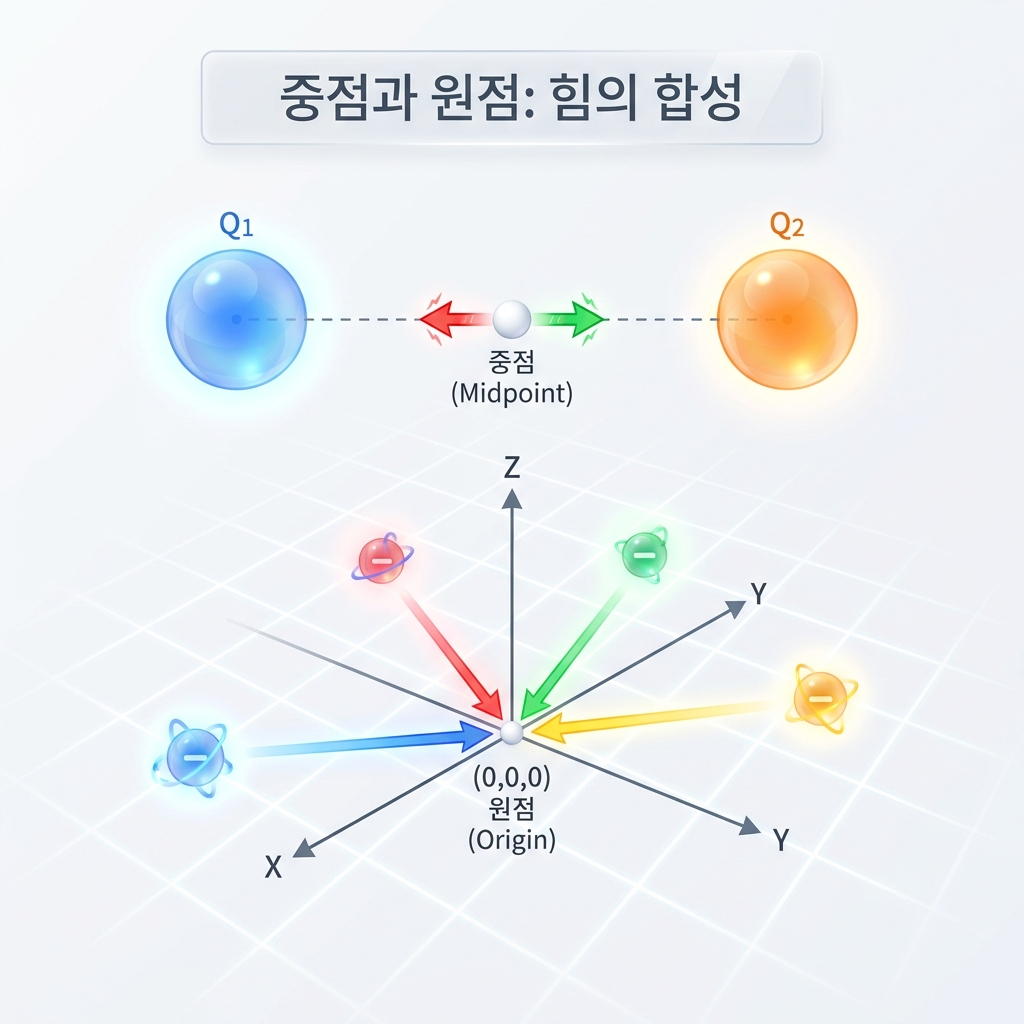

1. 두 전하 사이의 정중앙, 중점에서의 전계

가장 기초적이면서도 중요한 유형은 두 전하가 나란히 놓여 있을 때 그 딱 중간 지점의 전계를 구하는 것입니다. 이때는 각 전하가 만드는 전계의 방향이 서로 마주 보는지, 혹은 같은 쪽을 향하는지를 판단하는 것이 첫 번째 단계입니다.

만약 두 전하의 성질이 같다면(둘 다 양전하), 정중앙에서는 서로 밀어내는 힘이 충돌하여 전계가 상쇄됩니다. 반대로 성질이 다르다면 한쪽은 밀고 한쪽은 당겨서 오히려 전계가 강하게 합쳐지게 됩니다.

공식 원리: E_합성 = E1 + E2 (벡터 방향 고려)

• 동종 전하: 두 힘의 방향이 반대이므로 큰 쪽에서 작은 쪽을 뺍니다. 값이 같으면 0입니다.
• 이종 전하: 두 힘의 방향이 일치하여 힘이 하나로 모이므로 두 전계의 세기를 더합니다.
• 비유: 양쪽에서 똑같은 힘으로 밀고 있는 줄다리기의 정중앙은 힘의 균형이 이루어지는 것과 같습니다.

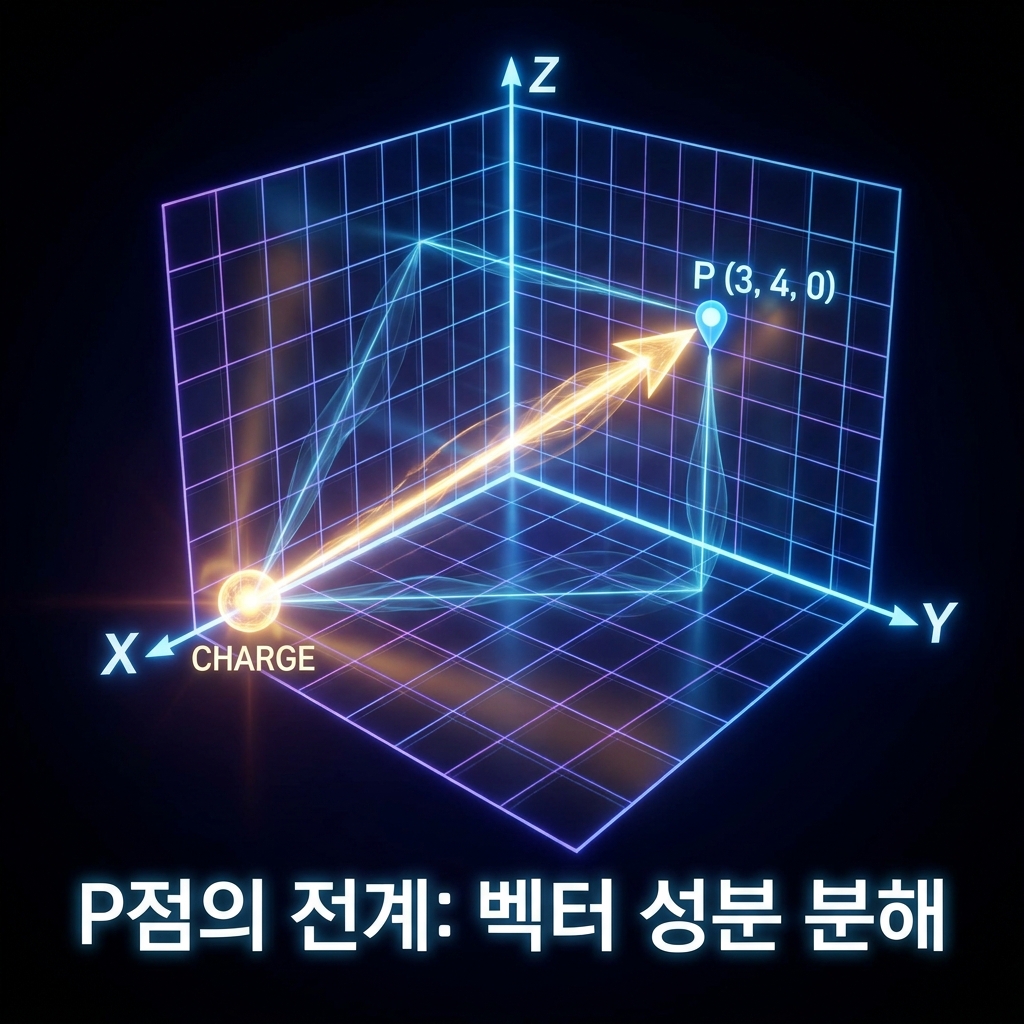

2. 임의의 지점 P점에서의 전계와 좌표 계산

시험 문제에서 "점 P(3, 4, 0)에서의 전계를 구하라"와 같은 좌표형 문제가 나오면 당황하기 쉽습니다. 이럴 때는 전하가 있는 위치와 P점 사이의 최단 거리인 직선 거리를 먼저 구해야 합니다.

피타고라스의 정리를 공간으로 확장하여 거리를 구한 뒤, 그 방향으로 작용하는 전계의 세기를 벡터로 표시하는 과정이 필요합니다. 각 축(X, Y, Z)별로 힘이 얼마나 나누어져 있는지 성분을 분해하는 것이 이 문제의 핵심입니다.

공식: E = (9 x 10^9) x (Q / r^2) x (단위 벡터)

• 거리 r: 루트(x^2 + y^2 + z^2) 공식을 사용하여 P점까지의 거리를 계산합니다.
• 벡터 표시: 구한 전계의 크기에 방향 성분을 나타내는 ax, ay 등을 조합하여 최종 답안을 작성합니다.
• 비유: 내비게이션이 현재 내 위치(원점)에서 목적지(P점)까지의 거리와 방향을 계산해 주는 원리입니다.



3. 좌표의 시작점, 원점에서의 전계 구하기

여러 개의 전하가 공간에 흩어져 있을 때, 모든 힘이 모이는 원점(0, 0, 0)에서의 결과를 묻는 경우입니다. 이 유형은 각 전하가 원점에 있는 +1C의 전하를 어느 방향으로 밀거나 당기는지 화살표를 그려보면 의외로 간단히 풀립니다.

각각의 전하가 원점에 미치는 개별 전계를 모두 구한 다음, 벡터 합성을 통해 최종적인 하나의 화살표를 찾아내는 과정입니다. 전하의 부호에 따라 원점으로 들어오는지, 원점에서 나가는지를 결정하는 것이 가장 중요합니다.

• 계산 순서: 각 전하와의 거리 구하기 -> 개별 전계 세기 계산 -> 방향 결정 -> 모든 벡터 합산.
• 주의 사항: 원점이 기준이므로 전하의 위치 좌표를 그대로 거리 계산에 활용할 수 있어 편리합니다.
• 비유: 사방에서 줄을 매달아 중앙의 물체를 당길 때, 물체가 최종적으로 어느 방향으로 움직일지 결정하는 것과 같습니다.

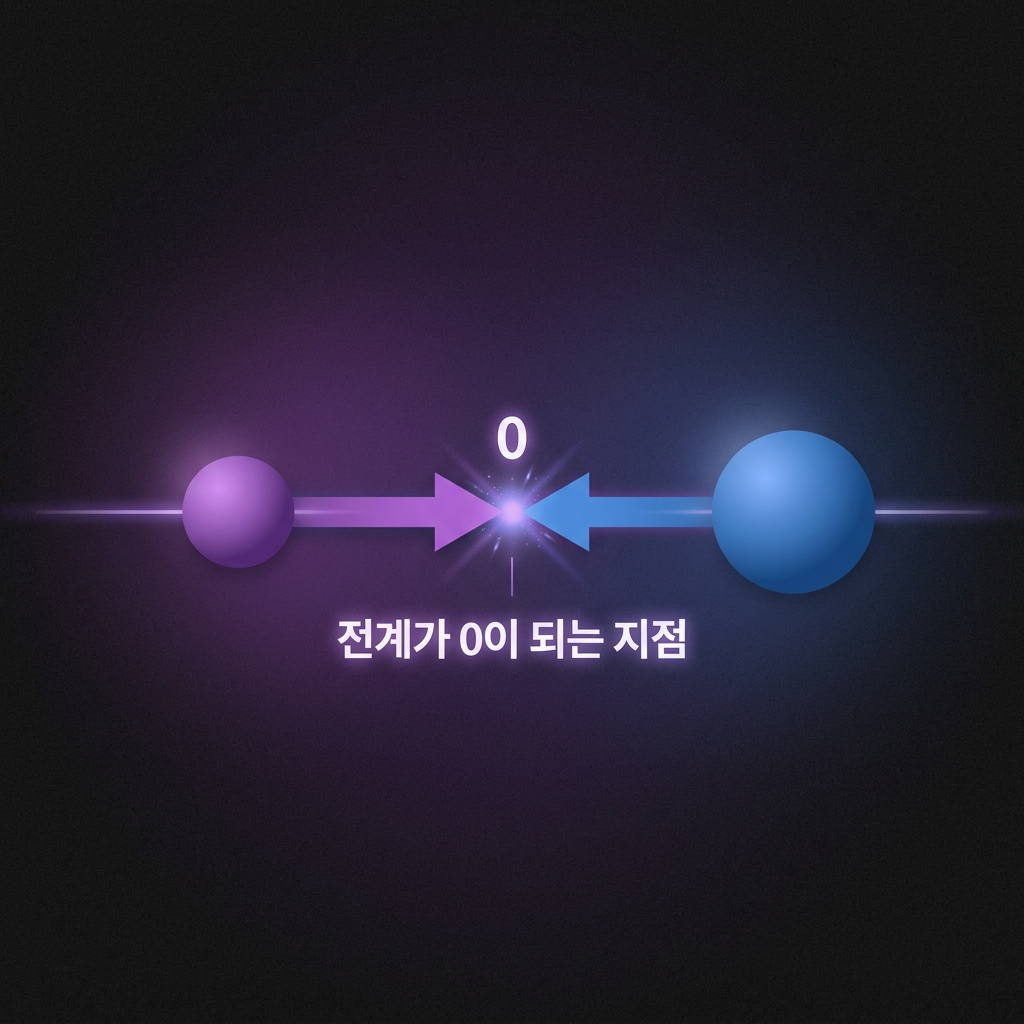

4. 힘의 평형 지점, 전계가 0(E=0)이 되는 지점

전기기사 시험에서 가장 난이도가 높으면서도 자주 나오는 "전계가 0이 되는 지점은 어디인가?"라는 유형입니다. 두 전하가 만드는 전계의 세기가 똑같으면서 방향은 정반대가 되어 서로 완전히 상쇄되는 마법 같은 지점을 찾는 것입니다.

두 전하의 부호가 같으면 두 전하 사이의 어딘가에 그 지점이 존재하고, 부호가 다르면 전하량이 작은 전하의 바깥쪽 어딘가에 존재하게 됩니다. 이를 위해 거리 비례식을 세워 미지수 x를 구해내는 수학적 감각이 필요합니다.

조건: E1 = E2 (두 지점의 전계 세기가 같음)

• 동종 전하 사이: 두 전하의 사이에서 전계가 0이 됩니다.
• 이종 전하 사이: 전하의 절댓값이 작은 쪽의 바깥 영역에서 전계가 0이 됩니다.
• 수험 팁: 전하량의 루트 비율로 거리가 결정된다는 빠른 계산법을 익히면 시간을 크게 단축할 수 있습니다.



제2장 실전 문제 핵심 정리

1. 중점 계산: 전하의 부호가 같으면 0에 가깝고, 다르면 두 힘의 합이 됩니다.

2. P점 좌표: 피타고라스 거리 계산과 성분 분해가 정답의 핵심입니다.

3. 원점 해석: 모든 전하가 원점에 미치는 힘의 화살표를 합치는 과정입니다.

4. E=0 지점: 힘의 균형점을 찾는 문제로, 전하량의 루트 값에 비례하여 위치가 정해집니다.

전계의 세기 문제는 결국 공간상의 '힘의 지도'를 얼마나 잘 그리느냐의 싸움입니다. 단순히 공식을 암기해서 대입하기보다는, 각 지점에서 힘의 화살표가 어디를 향하고 있는지 머릿속으로 시뮬레이션해 보세요.

오늘 정리한 네 가지 유형은 전자기학 문제풀이의 가장 든든한 기초가 될 것입니다. 다양한 좌표와 전하량 조건으로 연습을 반복한다면 실전에서도 당황하지 않고 정답을 찾아낼 수 있습니다.

수험생 여러분의 완벽한 개념 정립을 위해 풍성한 해설을 담았습니다. 반복적인 복습을 통해 이 모든 유형을 자신의 것으로 만드시길 바랍니다.
