[전자기학] 제2장 진공 중의 정전계 (전계의 세기 심화와 벡터 표시법)

전기기사 수험생을 위한 전자기학 핵심 이론입니다. 동축 원통 전하와 무한 평면 전하가 만드는 전계의 세기를 상세히 분석하고, 전계를 수식으로 정확히 표현하는 벡터 표시법을 중학생도 이해할 수 있는 수준으로 풀어서 정리합니다.

전자기학의 세계에서는 단순히 점 하나에 모여 있는 전하뿐만 아니라 선이나 면, 그리고 입체적인 원통 모양으로 퍼져 있는 전하들을 다루게 됩니다. 공학적인 설비나 케이블의 구조를 이해하기 위해서는 이러한 형태들이 주변 공간에 어떤 힘을 미치는지 정확히 계산할 줄 알아야 합니다.

특히 시험에서 변별력을 가르는 동축 원통 구조와 끝없이 펼쳐진 무한 평면의 전계는 수험생들이 반드시 정복해야 할 고지입니다. 복잡한 적분 대신 직관적인 원리와 정석적인 수식을 활용하여 전계의 세기와 벡터 표시법을 아주 풍성하게 정리해 보겠습니다.

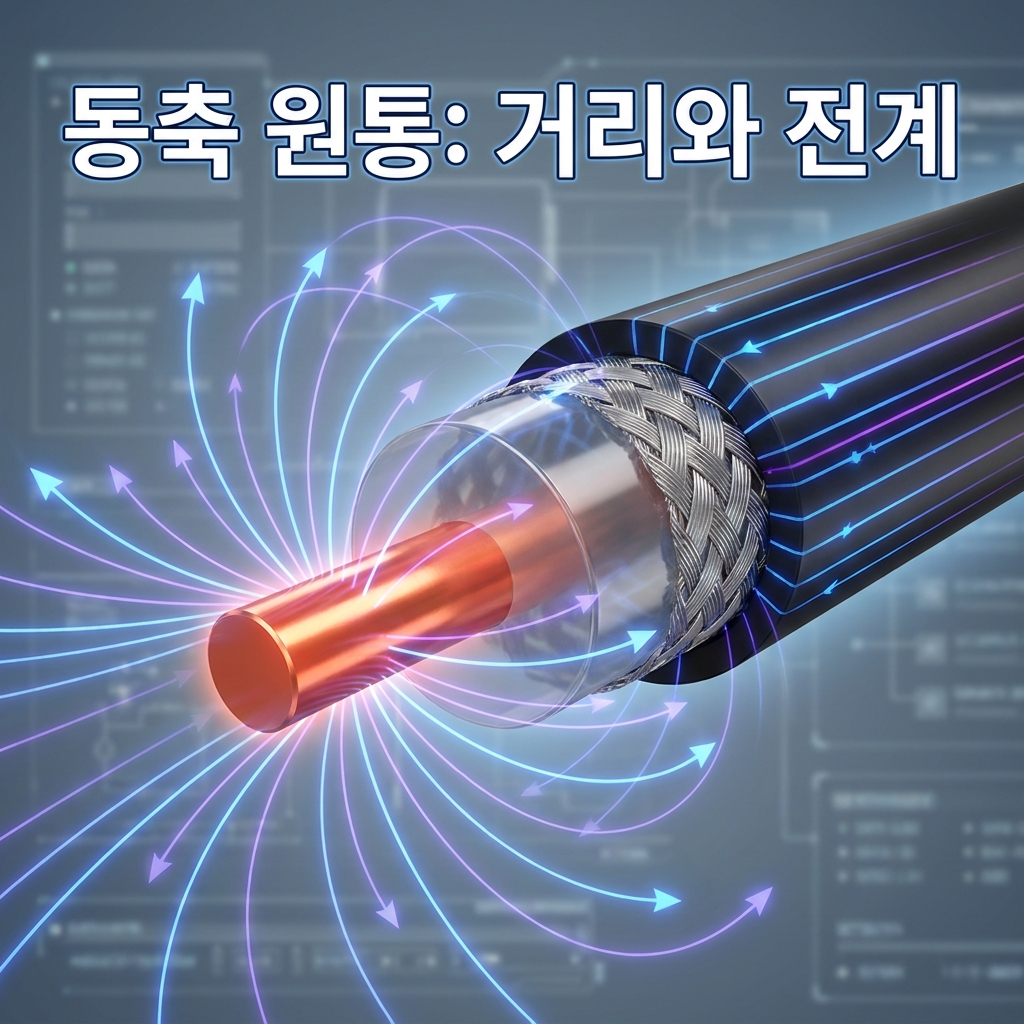

1. 동축 원통 전하가 만드는 전계의 세기

동축 원통이란 하나의 중심축을 공유하는 두 개의 원통이 겹쳐져 있는 구조를 말합니다. 우리가 흔히 사용하는 동축 케이블의 내부 구리선과 외부 피복 사이의 관계를 떠올리면 이해가 쉽습니다. 이 구조에서 전하가 어떻게 분포하느냐에 따라 내부와 외부의 전계 세기가 달라집니다.

먼저 내부 원통의 표면에만 전하가 있는 경우, 두 원통 사이의 공간에서는 중심으로부터 거리가 멀어질수록 전계의 세기가 서서히 약해집니다. 반면 외부 원통의 바깥 영역으로 나가면 내부와 외부의 전하가 서로 상쇄되어 전계가 0이 되는 독특한 현상이 나타나기도 합니다.

공식: E = 선전하밀도 / (2 x 파이 x 진공유전율 x 거리) [V/m]

• 내부 영역: 중심축에서 반지름 r만큼 떨어진 지점의 전계는 거리 r에 반비례하여 감소합니다.
• 외부 영역: 접지가 되어 있거나 전하 분포가 균일하면 외부 전계는 차단되어 나타나지 않습니다.
• 비유: 둥근 파이프 안에서 소리가 울려 퍼질 때 벽면에 가까워질수록 소리의 집중도가 달라지는 것과 비슷합니다.
• 수험 포인트: 분모에 r의 제곱이 아니라 단순히 r이 들어간다는 점을 반드시 기억해야 합니다.

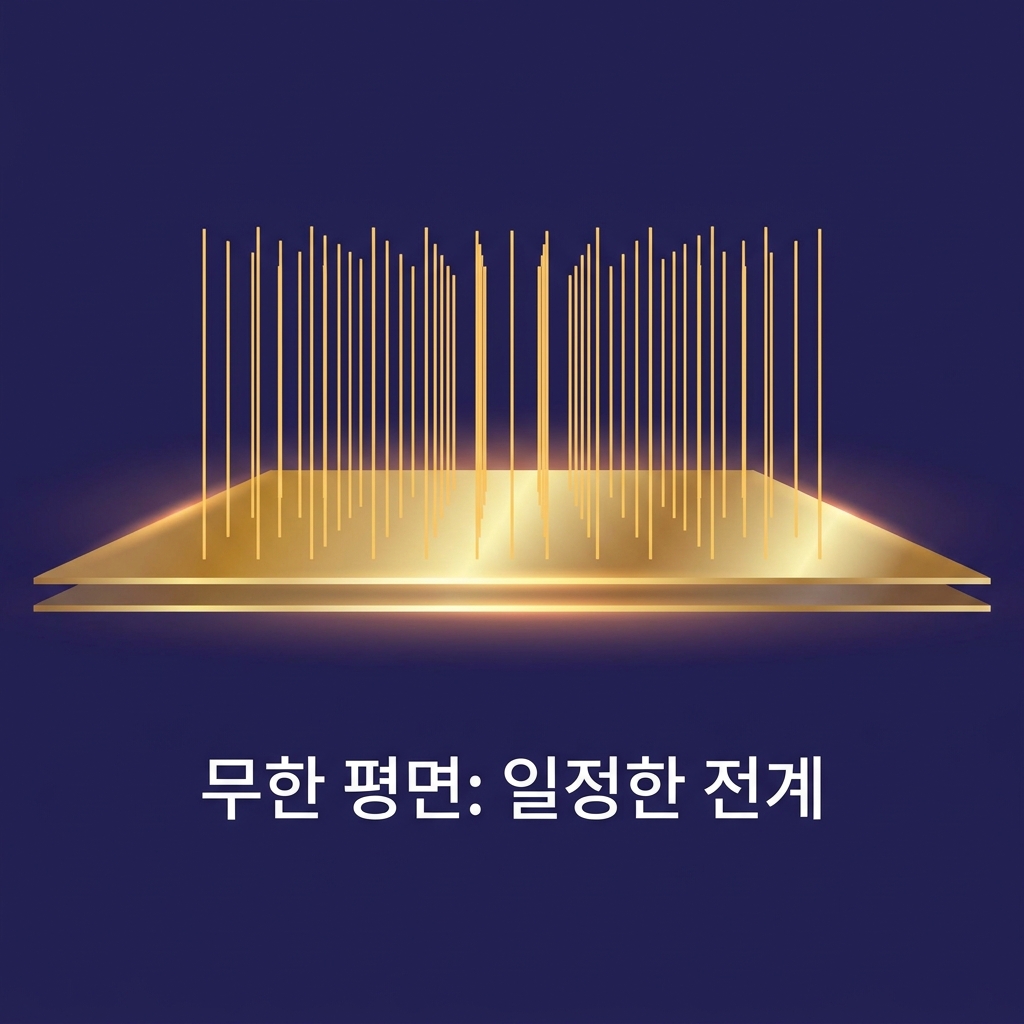

2. 끝이 없는 무한 평면 전하의 전계

무한 평면이란 사방으로 끝없이 펼쳐진 아주 넓은 판을 가정하는 것입니다. 현실에서는 매우 넓은 금속판 근처의 전계를 분석할 때 이 이론을 적용합니다. 이 무한 평면의 가장 놀라운 특징은 판에서 얼마나 멀어지든 전계의 세기가 변하지 않고 일정하다는 점입니다.

일반적인 점전하가 거리에 따라 힘이 급격히 약해지는 것과 대조적입니다. 평면 전체에서 뿜어져 나오는 전기력선들이 서로 평행하게 나아가기 때문에 거리에 상관없이 균일한 힘의 마당이 형성되는 원리입니다.

공식: E = 면전하밀도 / (2 x 진공유전율) [V/m]

• 거리 독립성: 수식에 거리 r이 포함되지 않습니다. 즉, 가까우나 머나 힘이 똑같습니다.
• 응용: 두 개의 평행한 판 사이에 전압을 걸었을 때 판 사이의 전계는 면전하밀도를 진공유전율로 나눈 값이 됩니다.
• 비유: 아주 거대한 조명 벽 앞에 서 있을 때, 몇 걸음 뒤로 물러나도 눈에 들어오는 빛의 양이 일정하게 느껴지는 것과 같습니다.
• 수험 포인트: 거리와 무관하다는 특징은 객관식 문제에서 매우 자주 출제되는 함정 카드입니다.



3. 전계의 벡터 표시법과 방향성

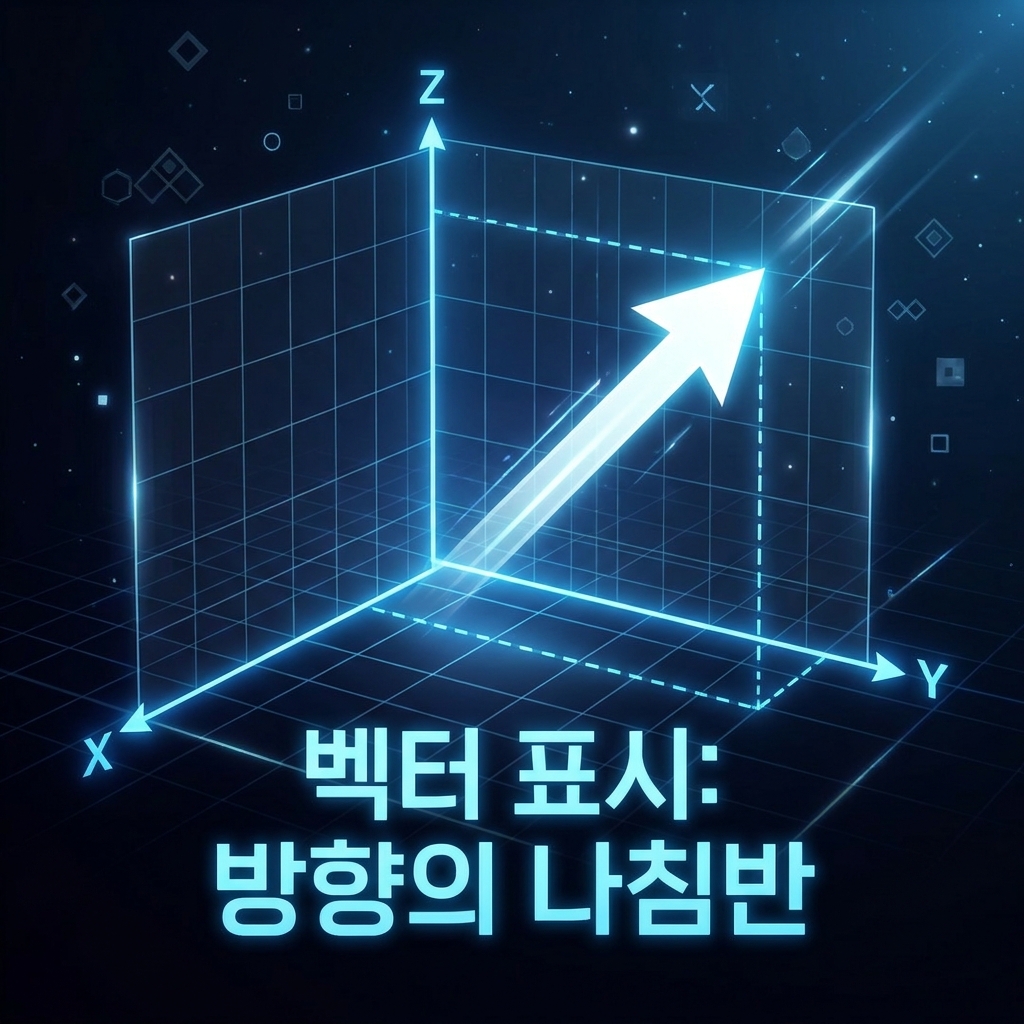

전계는 힘의 크기만 있는 것이 아니라 어느 방향으로 작용하는지가 매우 중요합니다. 이를 수학적으로 완벽하게 표현하기 위해 우리는 지난 시간 배운 벡터 표시법을 활용합니다. 전계의 세기 수치 뒤에 방향을 가리키는 단위 벡터를 곱해줌으로써 공간상의 화살표를 완성하는 작업입니다.

단위 전하가 놓인 위치의 좌표를 활용하여 원점으로부터 뻗어 나가는 성분을 각각 분리해냅니다. 이를 통해 우리는 3차원 공간상의 어떤 지점에서도 전기가 어느 방향으로 흐르려 하는지 정확한 지도를 그릴 수 있습니다.

표시법: 전체 전계 = (X축 성분)ax + (Y축 성분)ay + (Z축 성분)az

• 성분 분해: 대각선 방향의 전계를 각 축의 방향으로 쪼개서 숫자로 나타냅니다.
• 단위 벡터의 역할: ax, ay, az는 각각의 축 방향만을 가리키는 나침반 바늘이 됩니다.
• 합성 전계: 각 성분을 피타고라스의 정리처럼 계산하면 전체 전계의 절대적인 크기를 구할 수 있습니다.
• 비유: 내비게이션이 '동쪽으로 3km, 북쪽으로 4km 가세요'라고 방향을 지정해 주는 것과 같습니다.



제2장 핵심 정리

1. 동축 원통: 두 원통 사이의 전계는 중심으로부터의 거리 r에 반비례하여 작해집니다.

2. 무한 평면: 전계의 세기는 거리에 상관없이 항상 일정하며, 전하 밀도에만 비례합니다.

3. 벡터 표시: 전계의 크기뿐만 아니라 방향 성분을 ax, ay, az 기호를 사용하여 명확히 구분합니다.

4. 수험 핵심: 원통은 거리에 1제곱 반비례, 평면은 거리 무관, 점전하는 거리 2제곱 반비례임을 구분하세요.

오늘은 점전하를 넘어 원통과 평면이라는 더 넓은 범위의 전하가 만드는 전계의 마당을 살펴보았습니다. 전자기학의 문제는 결국 '어떤 모양의 전하가 공간에 놓여 있는가'를 파악하는 것에서 시작됩니다.

각 형태에 따른 공식의 미묘한 차이를 이해하고, 이를 벡터로 표현하는 법을 익힌다면 어떤 복잡한 응용 문제도 두렵지 않을 것입니다. 수험생 여러분의 머릿속에 이 힘의 지도들이 선명하게 그려질 때까지 반복해서 복습하시길 권장합니다.
