제1장 벡터의 해석 (스칼라, 벡터, 단위 벡터, 내적, 외적)

전자기학의 시작인 스칼라와 벡터를 중학생도 이해할 수 있는 쉬운 비유와 필수 공식으로 정리합니다. 단위 벡터의 의미부터 내적과 외적의 계산법까지 상세히 설명합니다.

안녕하세요. 복잡한 기술 지식을 핵심만 짚어 이해하기 쉽게 기록하는 하루정리소입니다. 전기기사를 공부하거나 전자기학을 처음 접할 때 수식 때문에 포기하는 분들이 많습니다.

하지만 수식은 현장에서 일어나는 힘의 움직임을 숫자로 약속한 지도와 같습니다. 지도 읽는 법을 배우듯, 오늘은 전자기학의 뼈대인 벡터의 5가지 핵심 요소를 차근차근 정리해 보겠습니다.

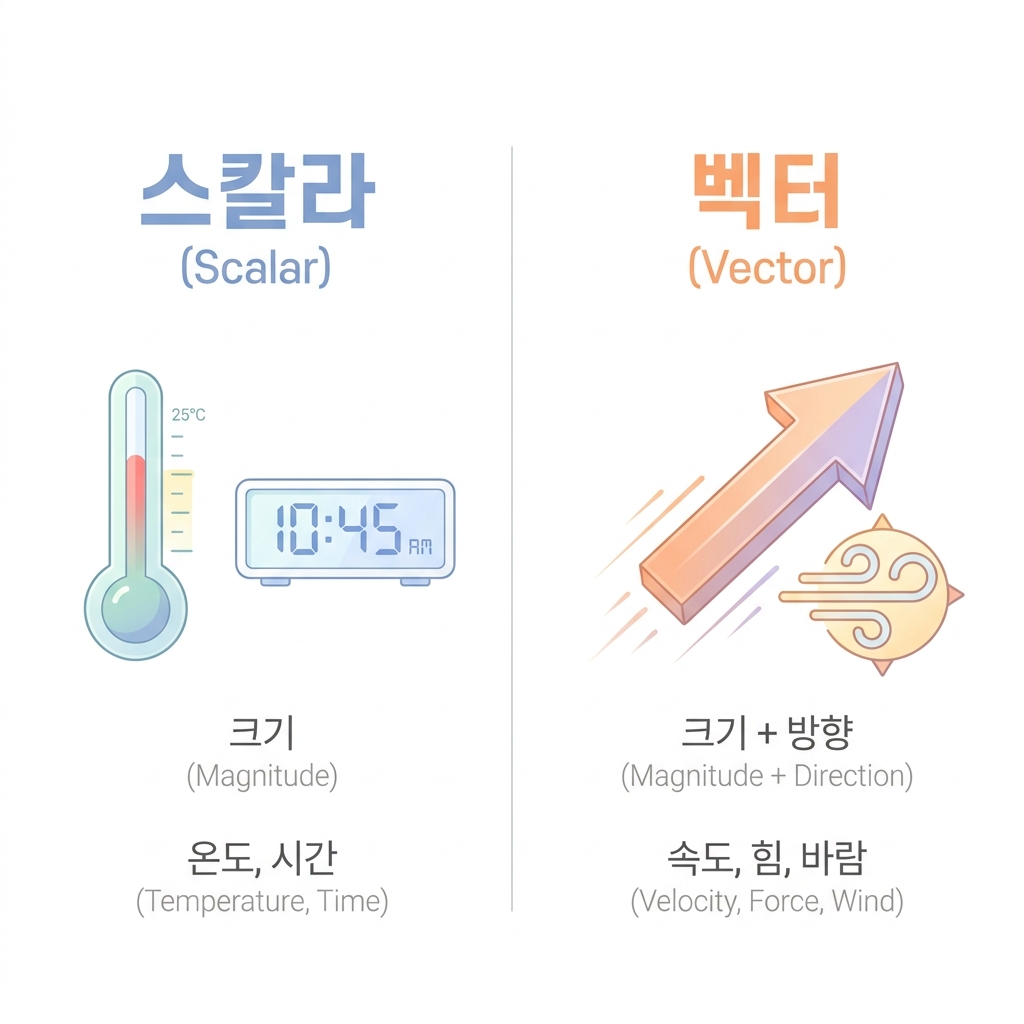

1. 스칼라(Scalar)와 벡터(Vector)의 구분

우리가 다루는 모든 숫자는 성격에 따라 두 가지로 나뉩니다. 첫 번째는 '크기'만 알면 끝나는 스칼라입니다. 여러분의 몸무게가 70kg이라거나, 지금 실내 온도가 25도라는 말에는 '방향'이 필요 없죠.

두 번째는 '크기'에 '방향'까지 꼭 알려줘야 하는 벡터입니다. 바람이 초속 10m로 불어온다고 할 때, 어느 쪽에서 불어오느냐에 따라 배의 방향이 달라지듯 전자기학에서의 힘도 방향이 생명입니다.

• 스칼라: 온도, 시간, 질량, 전위, 에너지 (숫자만 표시)
• 벡터: 바람, 자석의 힘, 전계, 자계, 속도 (화살표로 표시)

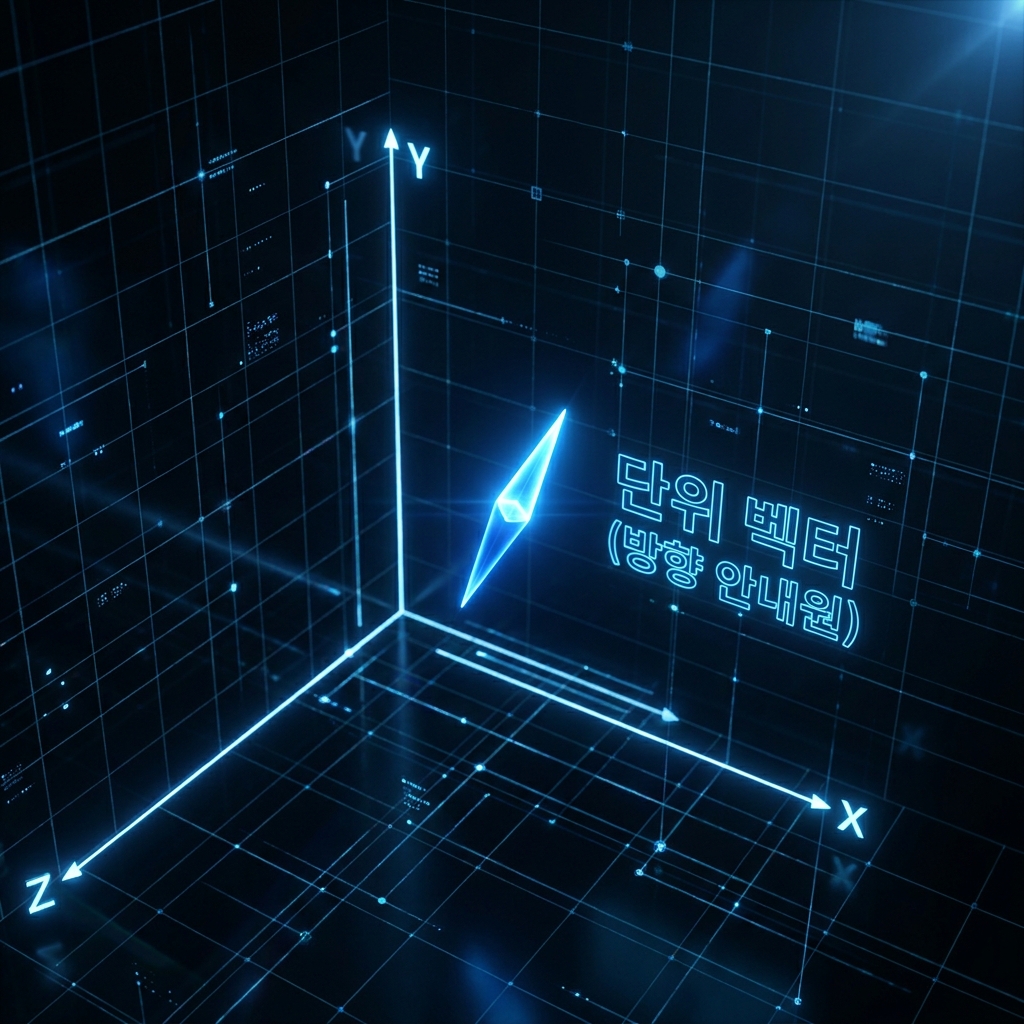

2. 방향의 이정표, 단위 벡터(Unit Vector)

단위 벡터는 크기가 딱 '1'이면서 오로지 방향만 알려주는 아주 특별한 도구입니다. 지도의 나침반 바늘이 동서남북을 가리키며 우리가 갈 길을 알려주는 것과 똑같은 역할을 하죠.

전자기학에서는 공간을 분석할 때 X축, Y축, Z축이라는 기준을 세우는데, 이때 각 축의 방향을 알려주기 위해 단위 벡터를 사용합니다. 힘의 크기는 건드리지 않고 순수하게 방향만 더해주는 것입니다.



• 정의: 벡터의 크기를 자기 자신의 크기로 나누어, 크기를 1로 만든 벡터
• 역할: 복잡한 수식에서 힘이 어느 쪽으로 작용하는지 길을 안내함
• 표기: 보통 ax, ay, az 같은 기호를 써서 방향을 명시함

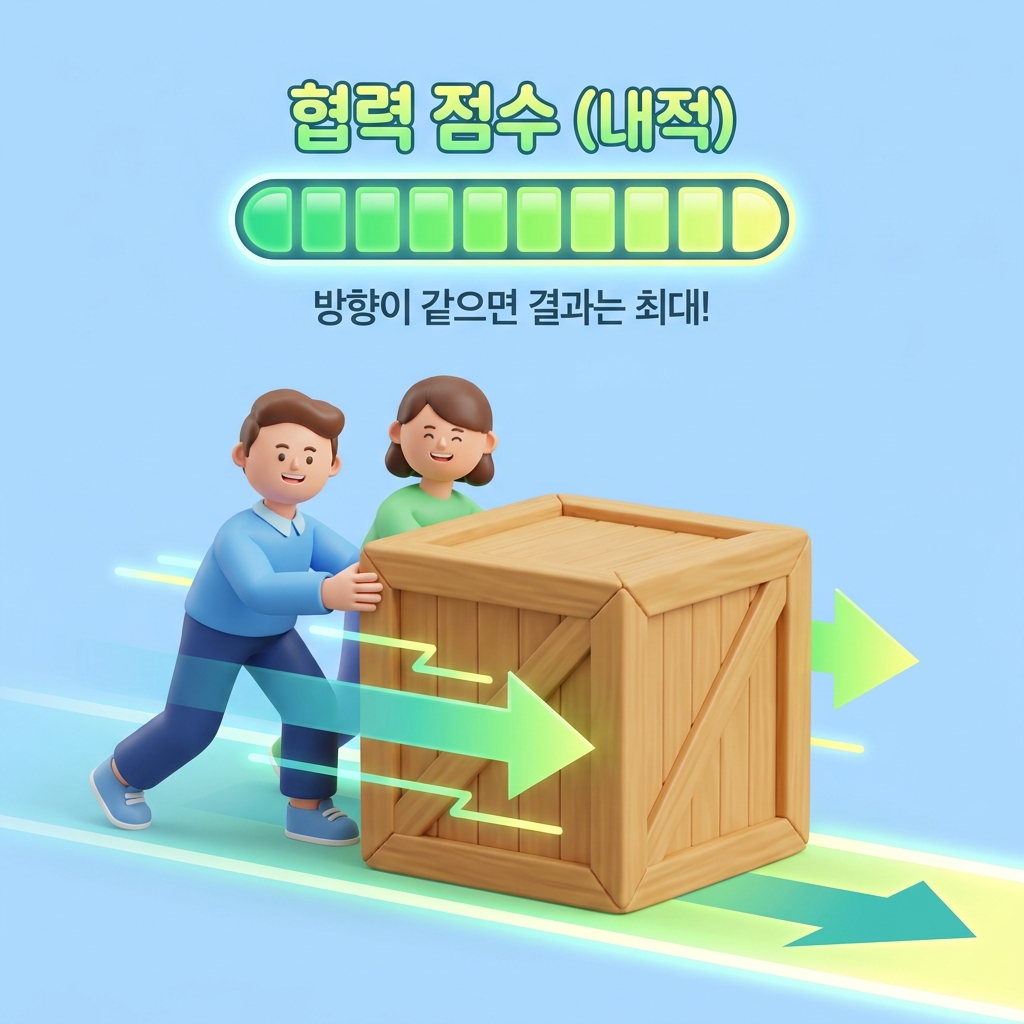

3. 힘의 협력 점수, 스칼라곱(내적)

두 가지 힘이 만났을 때, 이 힘들이 얼마나 같은 방향으로 잘 협력하는지를 숫자로 계산하는 법입니다. 서로 마음이 잘 맞아서 나란히 밀수록 결과값이 커지고, 결과는 방향이 없는 '숫자'로만 나옵니다.

만약 한 명은 앞을 밀고, 다른 한 명은 옆을 밀어서 서로 90도 직각이 되면 어떻게 될까요? 서로 돕는 힘이 전혀 없기 때문에 이때의 내적 값은 0이 됩니다. 전기 시험의 단골 문제입니다.

공식: A · B = A의 크기 × B의 크기 × cos(각도)

• 특징: 각도가 0도(평행)일 때 값이 가장 크고, 90도(수직)이면 0이 됨
• 물리적 의미: 두 힘이 일치하는 정도를 수치로 환산한 것

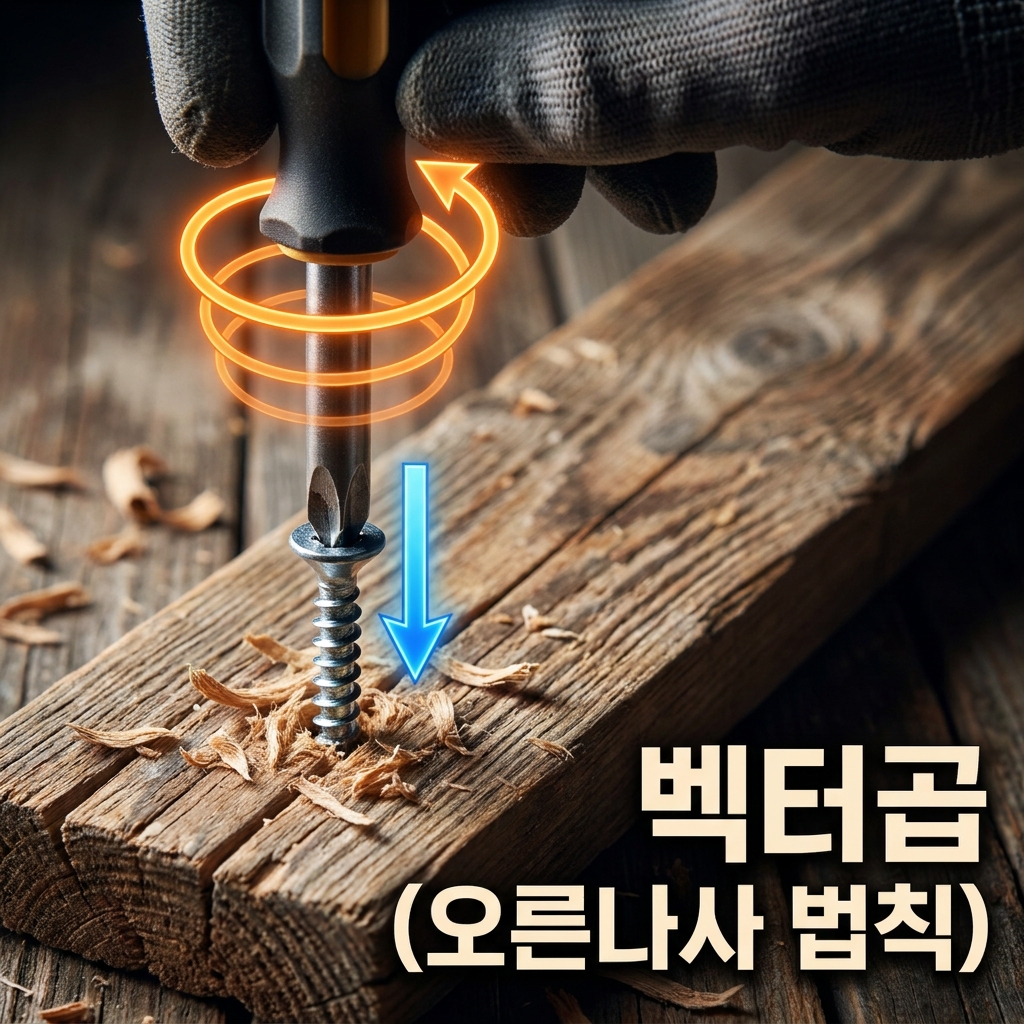

4. 새로운 힘의 탄생, 벡터곱(외적)

두 힘이 만났는데, 갑자기 전혀 다른 수직 방향으로 새로운 힘이 생기는 신기한 현상입니다. 우리가 드라이버를 잡고 옆으로 돌리면, 나사는 앞이나 뒤로 쑥 들어가는 원리와 똑같습니다.

이때 생기는 새로운 힘의 방향을 찾는 규칙을 '오른나사 법칙'이라고 부릅니다. 두 힘이 만드는 평면에서 엄지손가락이 가리키는 쪽으로 힘이 튀어나온다고 이해하면 쉽습니다.



공식: A × B = A의 크기 × B의 크기 × sin(각도) × 방향(n)

• 특징: 결과값이 다시 방향을 가진 '벡터'로 나타남
• 물리적 의미: 모터가 돌아가는 회전력(토크)이나 자석 안에서 전선이 받는 힘을 계산함



한눈에 보는 핵심 정리

1. 스칼라 vs 벡터: 방향이 없으면 스칼라(온도), 있으면 벡터(바람).

2. 단위 벡터: 크기는 1, 오로지 방향만 알려주는 나침반.

3. 스칼라곱(내적): 두 힘의 협동 점수. 평행하면 최대, 90도 수직이면 0.

4. 벡터곱(외적): 수직으로 튀어나오는 새로운 힘. 나사 돌리기 원리(오른나사 법칙).

전자기학의 첫 단추인 벡터 해석, 차근차근 뜯어보니 생각보다 어렵지 않으시죠? 어려운 기호에 겁먹기보다 이 공식들이 현장에서 어떻게 힘으로 작용하는지 상상해 보세요.

오늘 정리한 단위 벡터와 두 가지 곱셈법만 확실히 이해해도 전자기학 공부의 절반은 성공입니다. 기초가 튼튼해야 복잡한 기계의 원리도 한눈에 꿰뚫어 볼 수 있습니다.

다음 시간에도 핵심을 찌르는 명쾌한 지식으로 다시 찾아오겠습니다!
