안녕하세요. 어려운 기술 지식을 핵심만 짚어 이해하기 쉽게 기록하는 하루정리소입니다. 지난 시간 벡터의 기초에 이어, 오늘은 힘이 공간에서 어떻게 움직이는지 분석하는 법을 배웁니다.

기울기, 발산, 회전이라는 단어만 들으면 외계어처럼 느껴질 수 있지만 사실 아주 단순합니다. 우리 주변에서 흔히 보는 언덕의 경사나 물의 흐름을 상상하며 하나씩 차근차근 따라와 보세요.

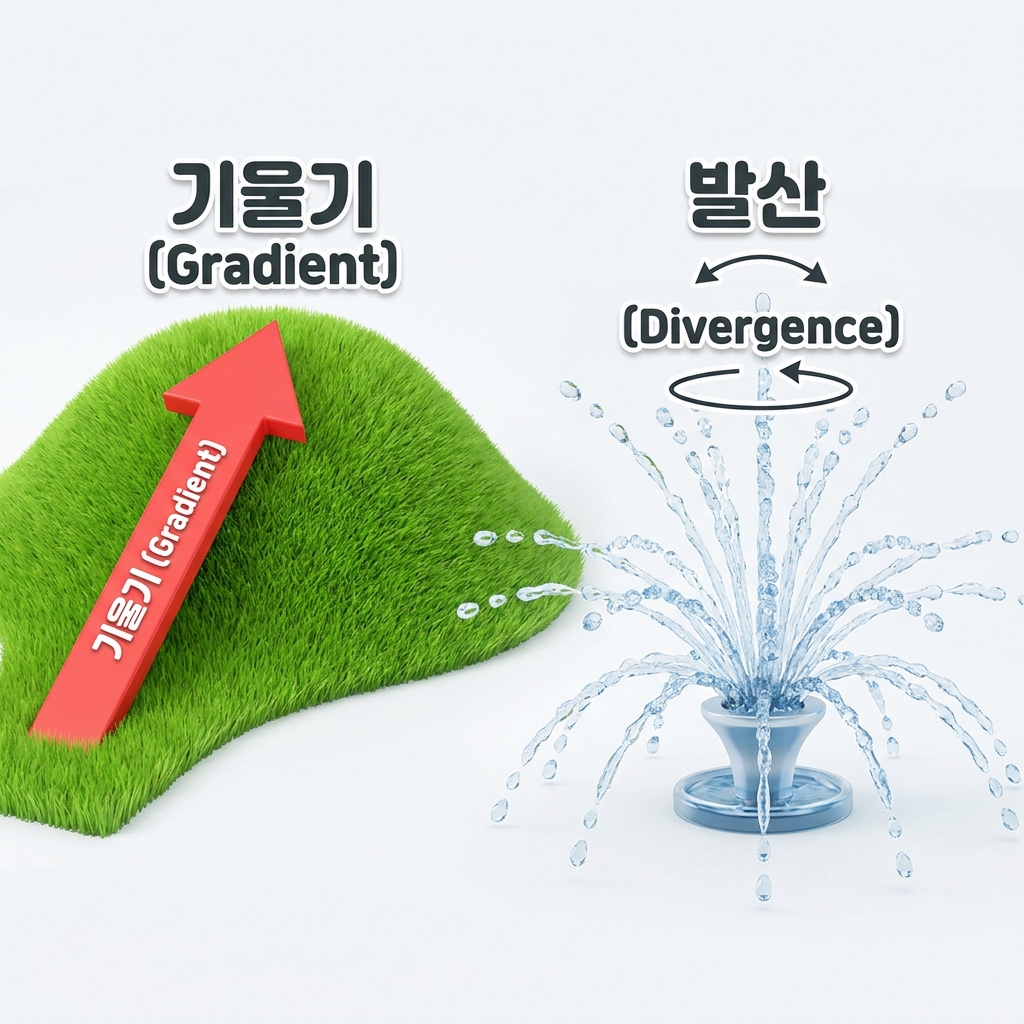

1. 스칼라의 기울기 (Gradient, 그라디언트)

기울기는 말 그대로 어느 쪽이 가장 가파른지를 나타내는 지표입니다. 산의 높이는 숫자(스칼라)지만, 정상으로 가는 가장 빠른 방향은 벡터로 표시되는 것과 같습니다.

전자기학에서는 전위(전압)의 변화가 가장 심한 방향을 찾아 전계의 세기를 구할 때 사용합니다. 나블라(∇)라는 기호를 스칼라 앞에 붙여서 방향을 가진 벡터로 변신시킵니다.

공식: grad V = ∇V (스칼라를 벡터로 변화)

• 의미: 스칼라 양의 변화율이 가장 큰 방향과 그 크기를 나타냄

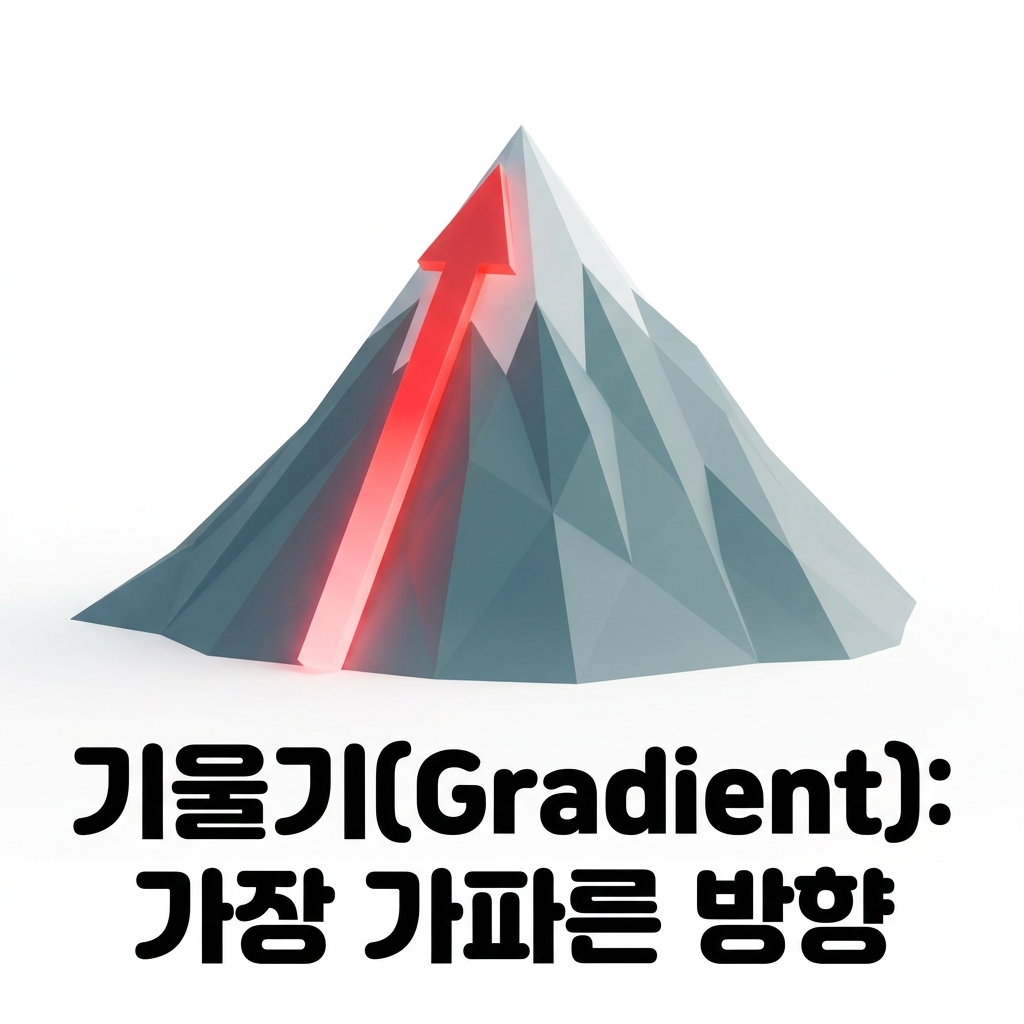

• 비유: 등고선 지도에서 정상을 향해 가장 가파르게 올라가는 길의 방향



2. 벡터의 발산 (Divergence, 다이 버전스)

발산은 한 지점에서 힘이 얼마나 밖으로 뿜어져 나오거나 안으로 빨려 들어가는지를 봅니다. 수도꼭지에서 물이 나오는 것은 (+) 발산, 하수구로 물이 들어가는 것은 (-) 발산이라고 이해하면 쉽습니다.

전기기사 시험에서는 전하가 있는 곳에서 전기력선이 뿜어져 나오는 현상을 설명할 때 필수입니다. 나블라와 벡터 사이에 점(·)을 찍는 내적 연산을 사용하여 결과는 숫자로 나옵니다.

공식: div A = ∇ · A (결과는 스칼라 값)

• 의미: 힘의 근원(Source)이 있는지, 혹은 소멸(Sink)하는지 판단하는 지표

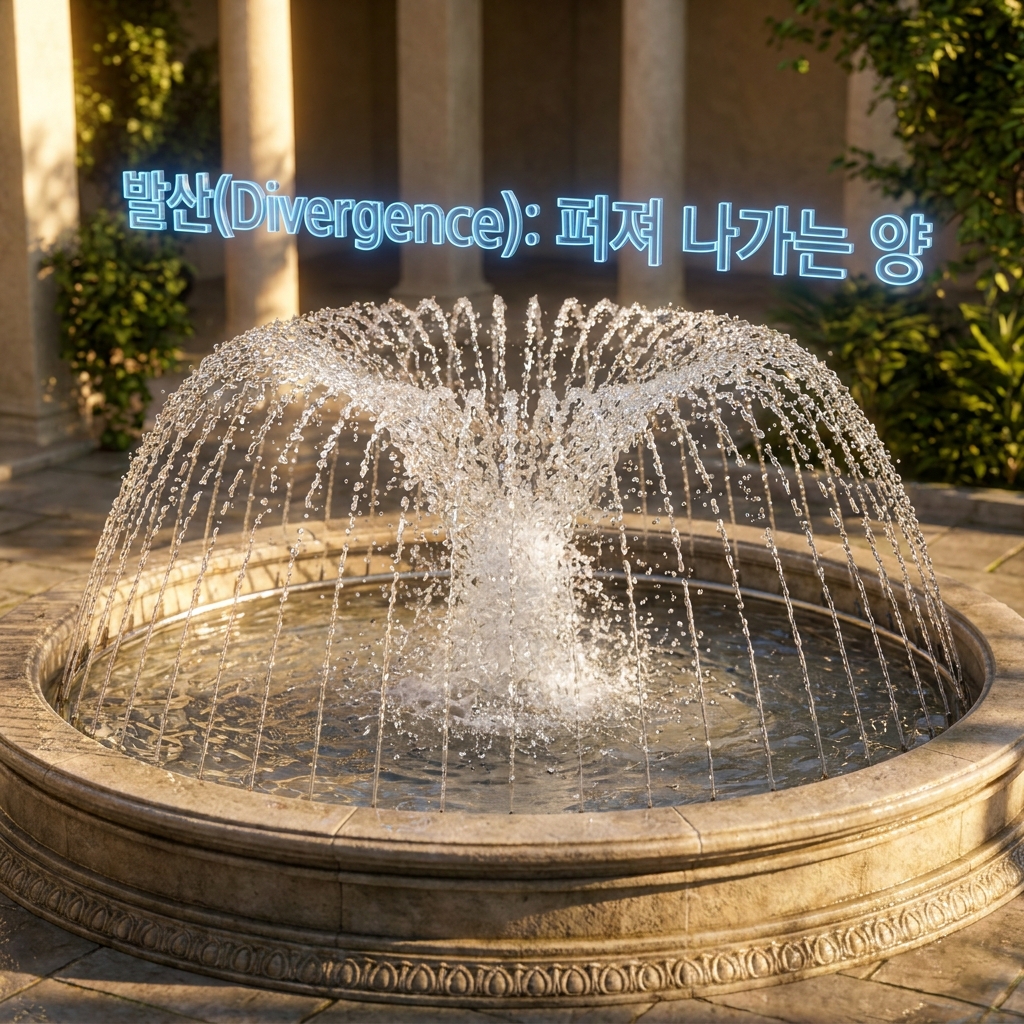

• 비유: 분수대에서 물이 사방으로 퍼져 나가는 양을 측정하는 것

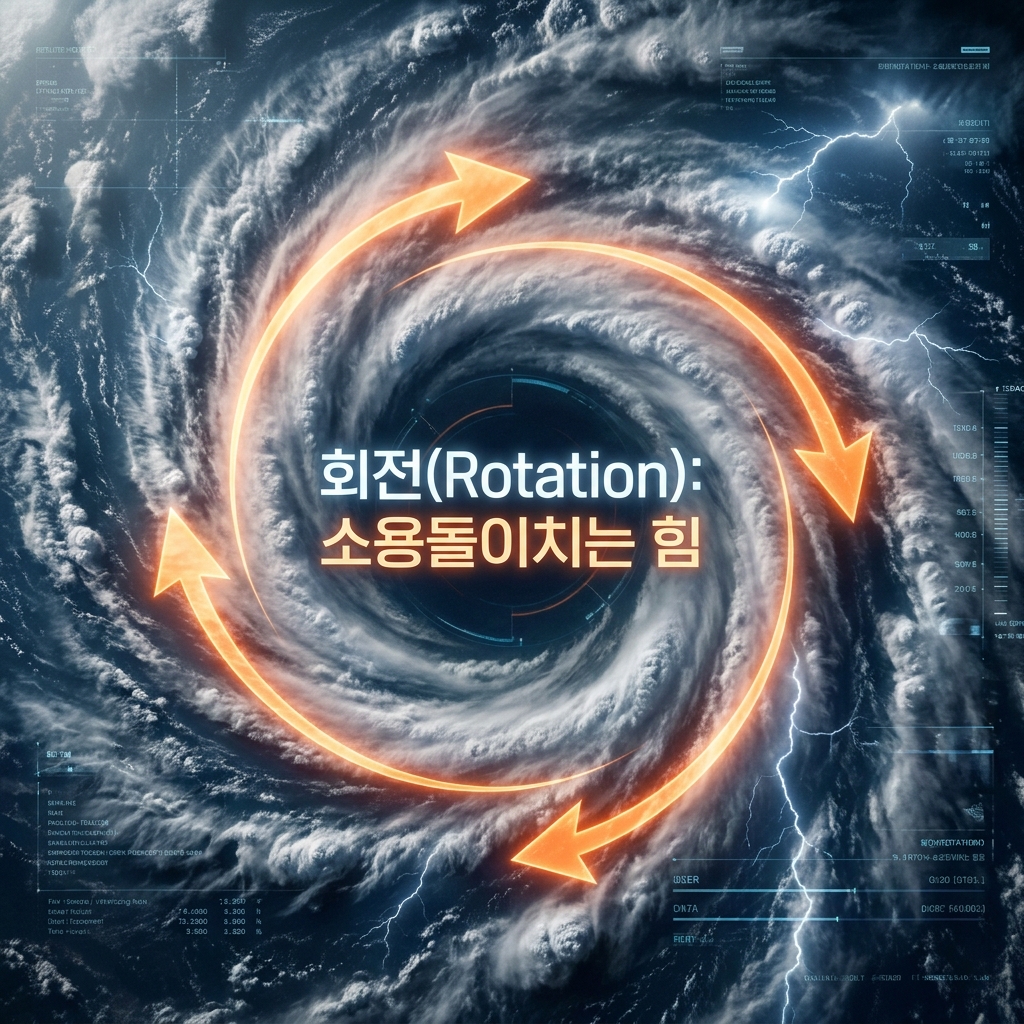

3. 벡터의 회전 (Rotation, 로테이션)

회전은 말 그대로 힘의 흐름이 한 지점에서 얼마나 소용돌이치고 있는지를 측정하는 것입니다. 냇물에 작은 바람개비를 띄웠을 때, 물살 때문에 바람개비가 뱅글뱅글 돌아가는 정도라고 생각하세요.

전자기학에서는 자기장이 형성될 때 주위에 소용돌이치는 힘이 생기는 현상을 분석할 때 사용합니다. 나블라와 벡터 사이에 가위(×)를 찍는 외적 연산을 사용하며 결과는 다시 벡터가 됩니다.

공식: rot A = ∇ × A (결과는 회전축 방향의 벡터)

• 의미: 유체의 흐름이나 힘의 장에서 소용돌이 성분의 세기를 나타냄
• 비유: 태풍의 눈 주변에서 공기가 얼마나 강하게 회전하고 있는지 측정

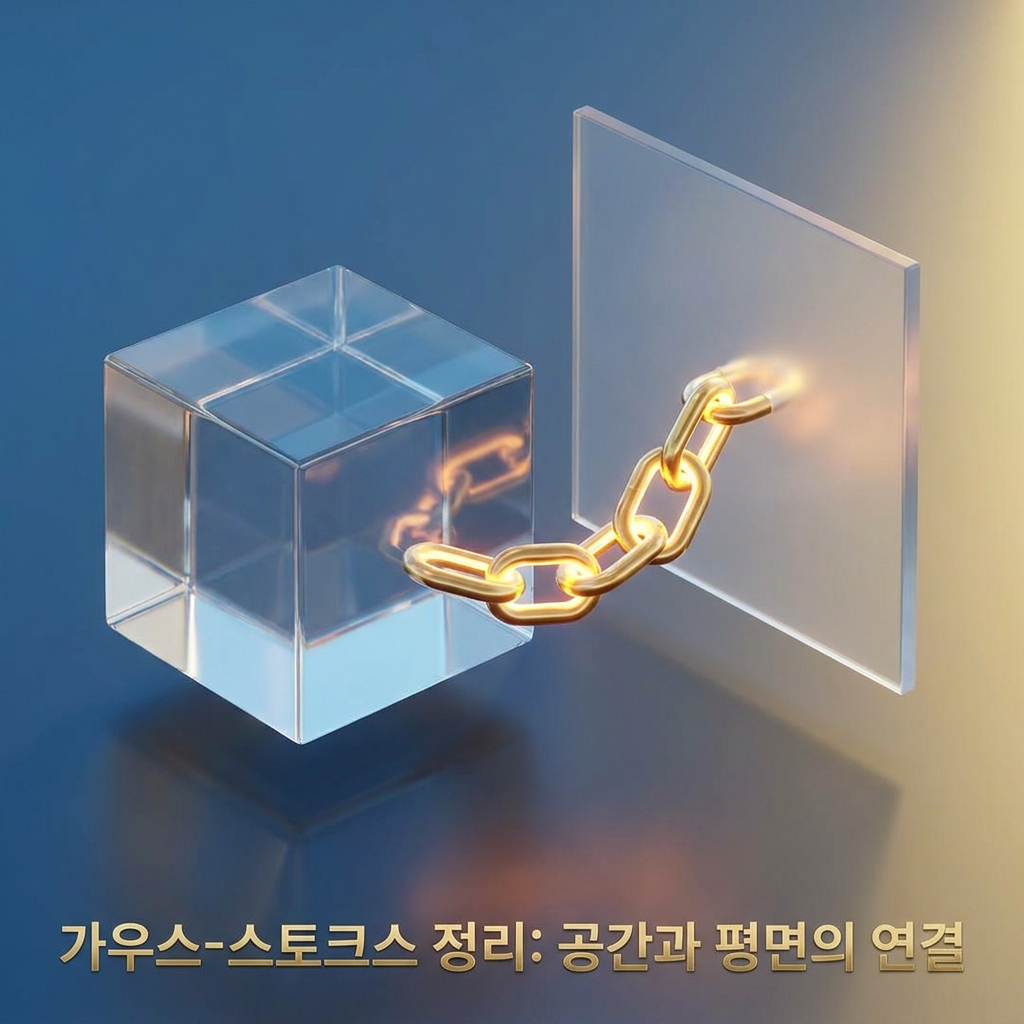

4. 핵심 정리: 가우스 발산과 스토크스 정리

이제 위에서 배운 개념들을 연결하는 두 가지 아주 중요한 정리를 소개합니다. 이 정리들은 복잡한 공간의 계산을 아주 단순한 면적이나 선의 계산으로 바꿔주는 마법 같은 도구입니다.

가우스 발산 정리는 부피와 표면적을 연결하고, 스토크스 정리는 면적과 둘레 선을 연결합니다. 이 두 공식은 전기기사 자격증을 따려면 반드시 머릿속에 넣어야 하는 핵심 중의 핵심입니다.

• 가우스 발산 정리: 어떤 입체 내부의 전체 발산량은 그 껍데기(표면)를 통과하는 총 힘과 같다.
• 스토크스 정리: 어떤 면적 내부의 전체 회전량은 그 면의 테두리(선)를 따라 흐르는 힘의 합과 같다.



한눈에 보는 핵심 정리

1. 기울기(Gradient): 가파른 방향 찾기. 스칼라를 벡터로 만듦.

2. 발산(Divergence): 뿜어져 나오거나 빨려 들기. 결과는 숫자(내적).

3. 회전(Rotation): 소용돌이치기. 결과는 방향(외적).

4. 가우스/스토크스: 공간의 계산을 면이나 선의 계산으로 바꿔주는 편리한 규칙.

오늘 배운 내용들은 전자기학의 가장 높은 고개 중 하나지만, 원리만 이해하면 정말 재미있습니다. 언덕의 경사, 분수의 물줄기, 태풍의 소용돌이를 떠올리며 공식을 연결해 보세요.

기초가 튼튼해야 현장의 복잡한 문제도 술술 풀리고, 전기기사 합격의 문도 빨리 열리는 법입니다. 오늘의 정리가 여러분의 실력을 한 단계 높여주는 든든한 밑거름이 되었기를 바랍니다.

열정적인 기술 도전을 진심으로 응원합니다. 다음 시간에도 핵심을 찌르는 명쾌한 지식으로 다시 찾아오겠습니다!
