[전자기학] 제2장 진공 중의 정전계 (전기 쌍극자의 전위와 전계)

전기기사 시험의 단골 문제인 전기 쌍극자의 핵심 이론을 정리합니다. 매우 가까운 두 전하가 만드는 전위와 전계의 세기를 구하는 공식과 물리적 의미를 수험생 눈높이에서 상세히 분석합니다.

전기 쌍극자란 아주 미세한 거리만큼 떨어져 있는 크기가 같고 부호가 반대인 두 전하(+Q, -Q)의 묶음을 의미합니다. 현실에서는 분자 구조나 안테나 이론 등에서 매우 중요하게 다뤄지며, 수험생에게는 독특한 공식 형태 때문에 암기가 꼭 필요한 부분입니다.

일반적인 점전하와는 달리 거리에 따라 힘이 줄어드는 속도가 매우 빠르다는 점이 전기 쌍극자의 가장 큰 특징입니다. 복잡한 유도 과정은 생략하고 실전 문제 풀이에 꼭 필요한 전위와 전계의 세기 공식을 풍성하게 풀어보겠습니다.



1. 전기 쌍극자 모멘트의 정의

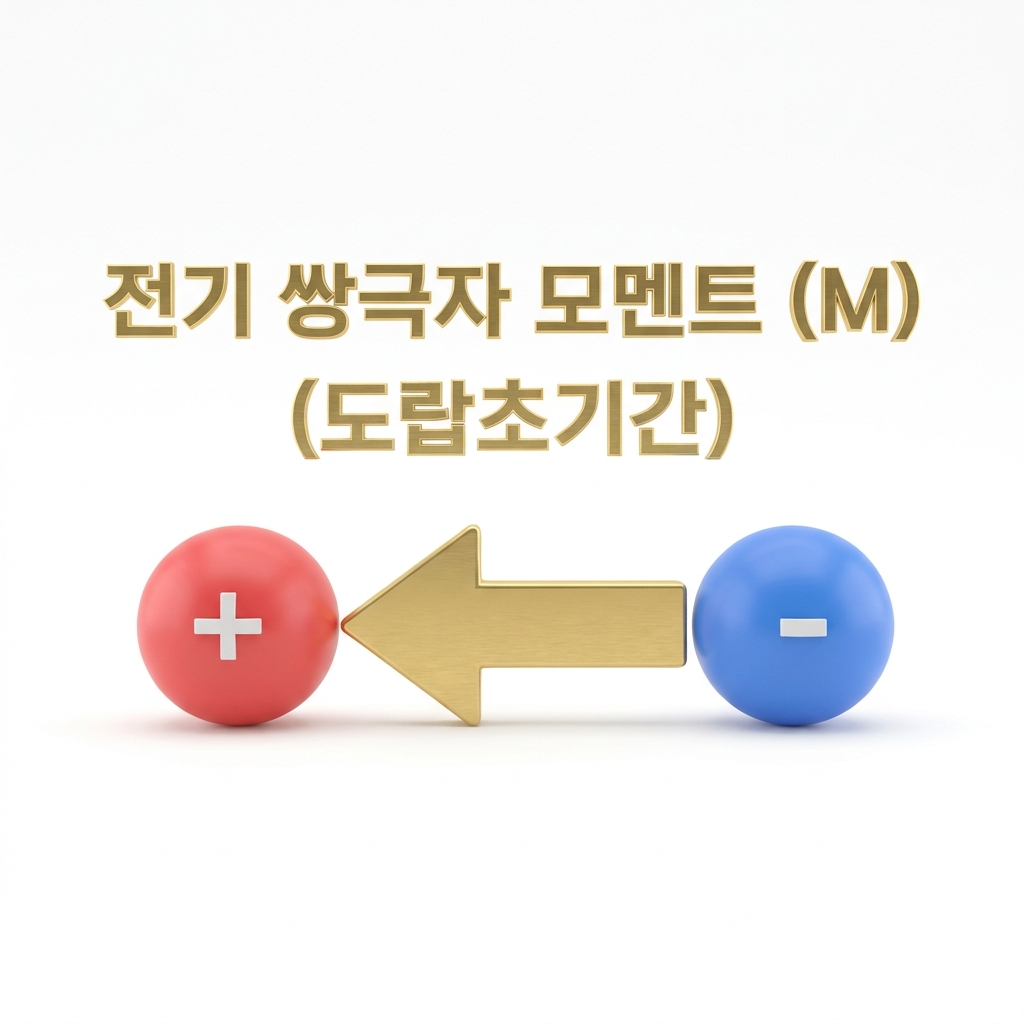

쌍극자를 분석하기 전 가장 먼저 알아야 할 개념이 '쌍극자 모멘트(M)'입니다. 이는 두 전하 사이의 거리(d)와 전하량(Q)을 곱한 값으로, 쌍극자가 얼마나 강력한 전기적 특성을 가졌는지 나타내는 척도입니다.

방향은 항상 음전하(-)에서 양전하(+)를 향하는 벡터로 약속되어 있습니다. 이 모멘트 값은 이후 전위와 전계의 세기를 구하는 공식의 주인공으로 등장하게 됩니다.

공식: M = Q x d [단위: C·m]

• 의미: 전하의 크기와 떨어진 거리의 곱으로 결정되는 전기적 세기
• 방향: 마이너스 전하에서 플러스 전하 쪽으로 향하는 화살표
• 비유: 자석의 N극과 S극이 아주 가까이 붙어 있는 '작은 막대자석'의 전기판 버전이라고 생각하면 쉽습니다.



2. 전기 쌍극자에 의한 전위 (Potential)

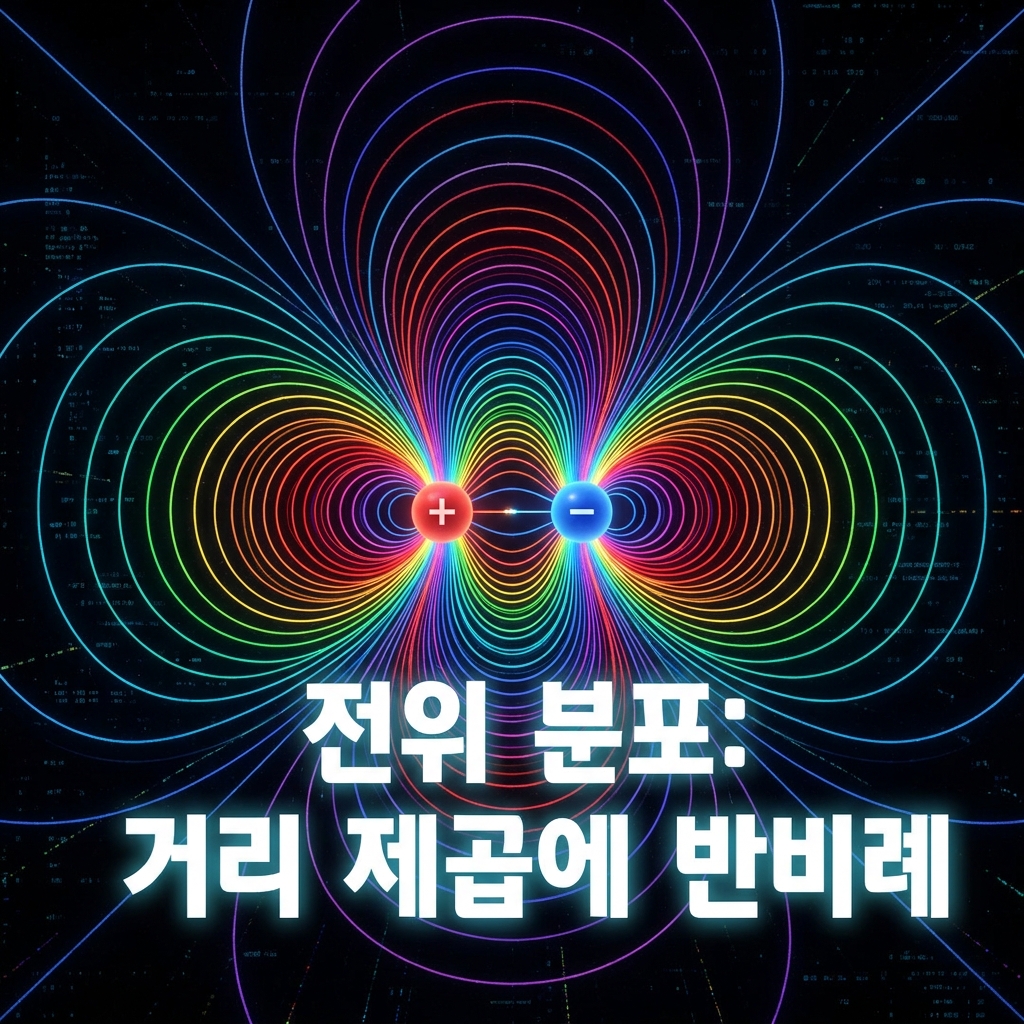

쌍극자로부터 거리 r만큼 떨어진 지점의 전위는 일반적인 점전하와 완전히 다른 모습을 보입니다. 점전하의 전위가 거리에 그냥 반비례(1/r)했다면, 쌍극자의 전위는 거리의 제곱에 반비례(1/r^2)합니다.

또한 관찰하는 지점의 각도(세타)에 따라 전위값이 달라집니다. 전하를 잇는 중심축 선상에 있을 때 전위가 가장 높고, 축과 수직인 지점에서는 전위가 0이 되는 흥미로운 특징이 있습니다.

공식: V = (M x cosθ) / (4 x 파이 x 진공유전율 x r^2) [V]

• 거리 관계: 거리가 2배 멀어지면 전위는 4분의 1로 급격히 줄어듭니다.
• 각도 특징: 각도 θ가 90도(수직)이면 cos90도는 0이므로 전위도 0이 됩니다.
• 수험 팁: 분모에 r의 제곱이 들어간다는 사실을 점전하와 헷갈리지 않도록 주의해야 합니다.



3. 전기 쌍극자에 의한 전계의 세기 (Field Intensity)

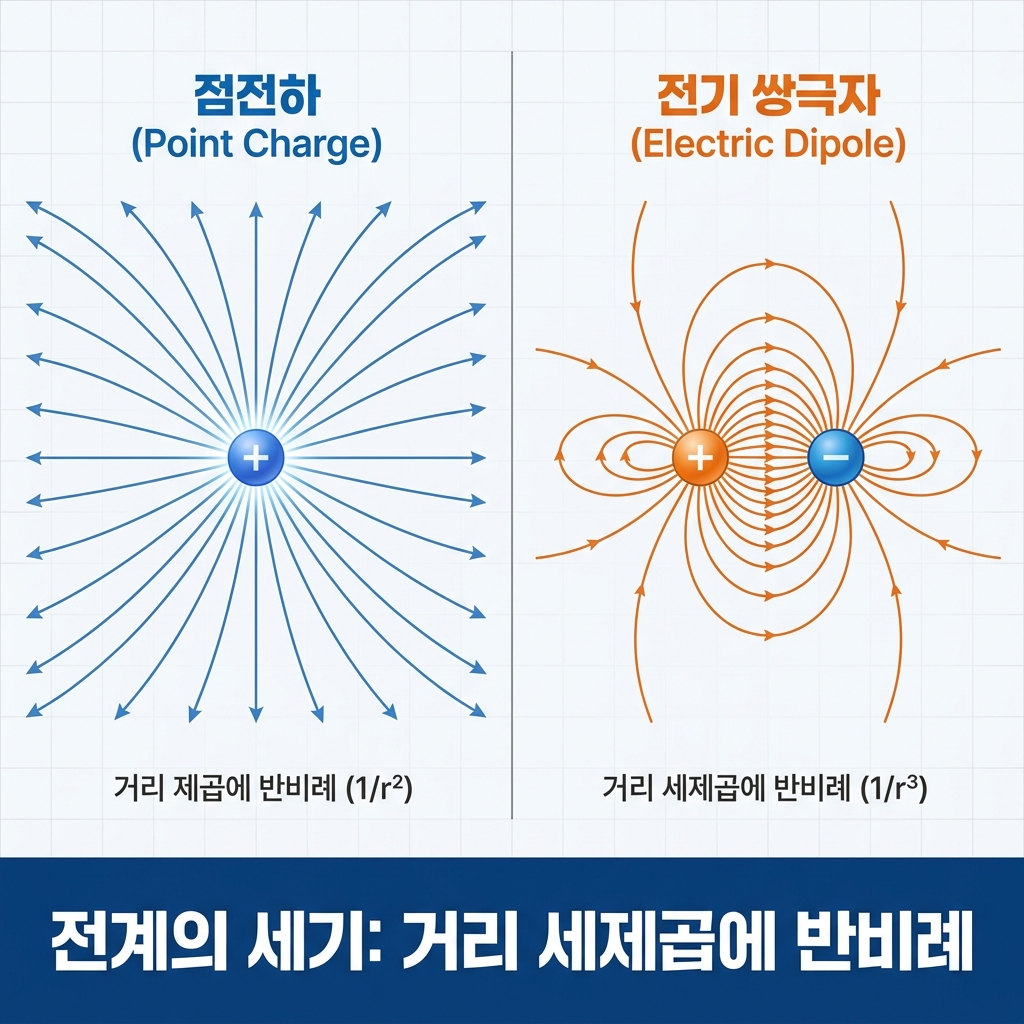

전계의 세기는 더욱 독특합니다. 거리에 대해서는 무려 세제곱에 반비례(1/r^3)하는 특성을 가집니다. 이는 두 전하가 서로 매우 가깝기 때문에 멀리서 보면 힘이 서로를 갉아먹으며 아주 빠르게 소멸하기 때문입니다.

전계의 세기 공식에는 루트가 포함된 각도 성분이 들어가는데, 이 부분은 시험에서 계산 문제보다는 공식 자체를 찾는 문제로 자주 출제됩니다. 따라서 공식의 형태를 눈에 익히는 것이 무엇보다 중요합니다.

[Image of electric dipole field lines]

공식: E = M / (4 x 파이 x 진공유전율 x r^3) x 루트(1 + 3cos^2θ) [V/m]

• 거리 관계: 거리가 2배 멀어지면 전계의 세기는 8분의 1로 매우 빠르게 감소합니다.
• 최대/최소: 축 방향(θ=0도)에서 전계가 가장 강하고, 수직 방향(θ=90도)에서 가장 약합니다.
• 비유: 두 전하가 너무 가까이 있어서 멀리서 보면 거의 하나처럼 보이지만, 미세하게 남은 힘의 찌꺼기들이 아주 빠르게 사라지는 것과 같습니다.



제2장 전기 쌍극자 핵심 정리

1. 모멘트(M): 전하량 곱하기 거리(Q x d). 방향은 (-)에서 (+)로.

2. 전위(V): 거리의 제곱(r^2)에 반비례하며 cosθ 성분이 포함됩니다.

3. 전계(E): 거리의 세제곱(r^3)에 반비례하며 루트를 포함한 각도 성분이 붙습니다.

4. 수험 핵심: 점전하(1/r, 1/r^2)와 쌍극자(1/r^2, 1/r^3)의 거리 차수를 비교하는 문제가 필기 단골 문제입니다.

전기 쌍극자는 전자기학에서 다루는 가장 작은 단위의 힘의 구조물이라고 할 수 있습니다. 거리에 따른 감쇠 속도가 일반적인 전하보다 훨씬 빠르다는 점과 각도에 따라 그 세기가 변한다는 점을 꼭 기억하세요.

특히 시험에서는 '전위는 거리의 몇 제곱에 비례하는가?' 같은 말장난 문제가 많으니 공식의 분모를 정확히 파악해야 합니다. 오늘 정리한 내용이 수험생 여러분의 고득점을 위한 든든한 발판이 되길 바랍니다.

복습 시에는 종이에 직접 r의 차수를 비교하며 표를 그려보는 것을 추천합니다. 지식의 작은 차이가 실전에서 정답을 가르는 결정적인 기준이 됩니다.
