[전자기학] 제2장 진공 중의 정전계 (도체 표면의 힘과 전기력선의 성질)

전기기사 수험생이 반드시 알아야 할 대전 도체 표면의 정전 응력과 전기력선의 7가지 핵심 성질을 정리합니다. 전하가 도체 표면에만 분포하는 이유와 뾰족한 곳에 모이는 성질, 그리고 전기력선수 계산법을 상세히 설명합니다.

전자기학의 기초를 다진 수험생이라면 이제 도체라는 구체적인 물체에서 전기가 어떤 식으로 행동하는지 이해해야 합니다. 도체는 전하가 자유롭게 이동할 수 있는 공간이기 때문에, 그 표면과 내부에서 일어나는 현상은 매우 규칙적이고 독특합니다.

특히 시험에서 서술형이나 옳은 것을 고르는 문제로 자주 출제되는 전기력선의 성질과 도체 표면이 받는 힘의 원리를 파악하는 것이 중요합니다. 보이지 않는 전기적 힘이 도체 표면에서 어떻게 작용하는지, 그리고 전하가 왜 특정한 곳에 더 많이 모이는지 풍성한 해설로 정리해 보겠습니다.



대전 도체 표면에 작용하는 힘: 정전 응력

전하가 채워진 도체 표면은 외부로 끌어당겨지는 힘을 받게 됩니다. 이를 정전 응력 또는 전계의 세기에 의한 압력이라고 부릅니다. 도체 표면에 있는 전하들이 서로 같은 부호이기 때문에 서로 밀어내려는 성질이 결국 표면 전체를 밖으로 팽창시키려는 힘으로 나타나는 것입니다.

이 힘은 전계 세기의 제곱에 비례하며, 단위 면적당 받는 힘의 크기로 계산됩니다. 수험생들은 이 공식이 에너지 밀도 공식과 형태가 완벽하게 일치한다는 점을 활용하면 암기 시간을 크게 줄일 수 있습니다.

공식: f = 1/2 * e0 * E^2 = σ^2 / (2 * e0) [N/m^2]

• f: 정전 응력 (표면이 받는 단위 면적당 힘)
• σ: 표면 전하 밀도
• 특징: 전하의 부호와 상관없이 항상 도체 표면에서 수직으로 나가는 방향(인장력)으로 작용합니다.
• 비유: 풍선 안에 공기를 가득 채우면 풍선 표면이 사방으로 팽창하려는 압력을 받는 것과 비슷합니다.

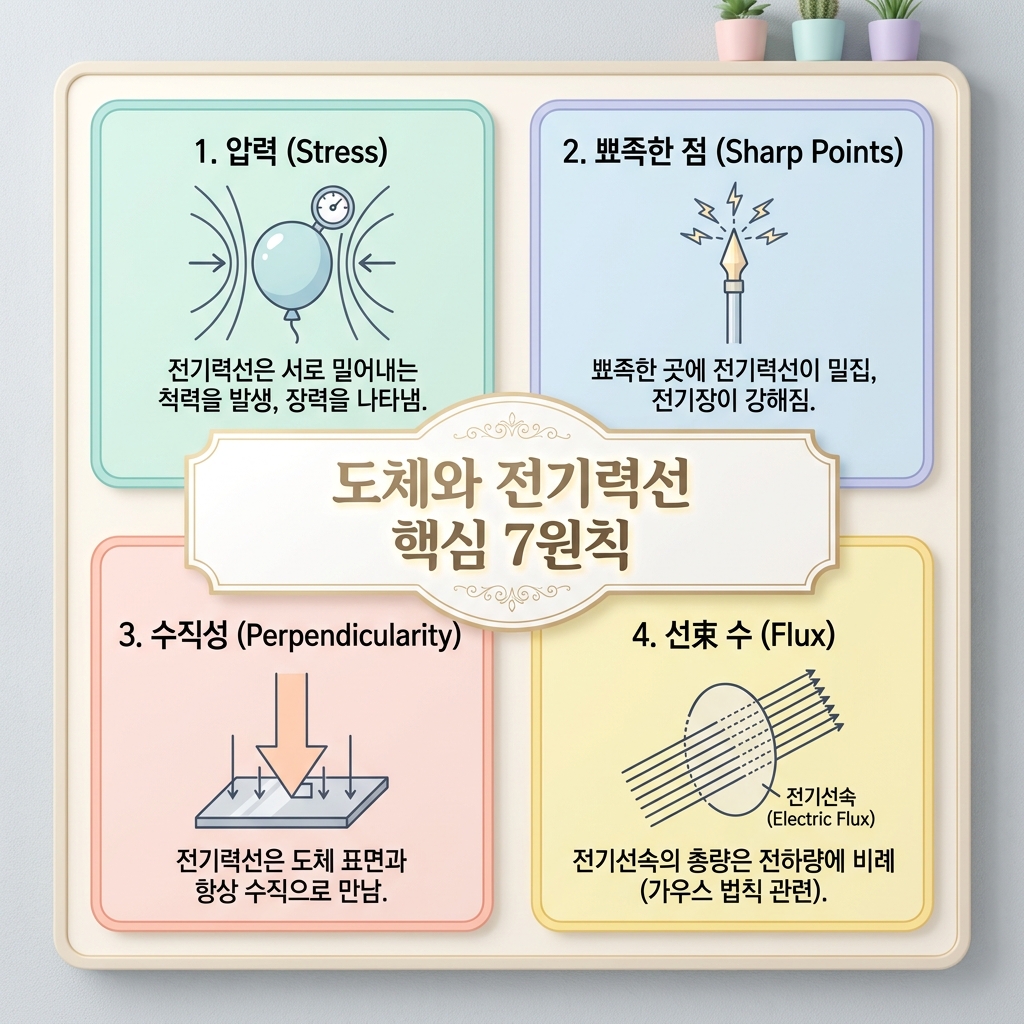

전기력선의 결정적 성질 7가지

전기력선은 전계의 모양을 설명하기 위한 가상의 선이지만, 물리적으로 매우 엄격한 규칙을 따릅니다. 시험에 단골로 등장하는 성질들을 하나씩 짚어보겠습니다.

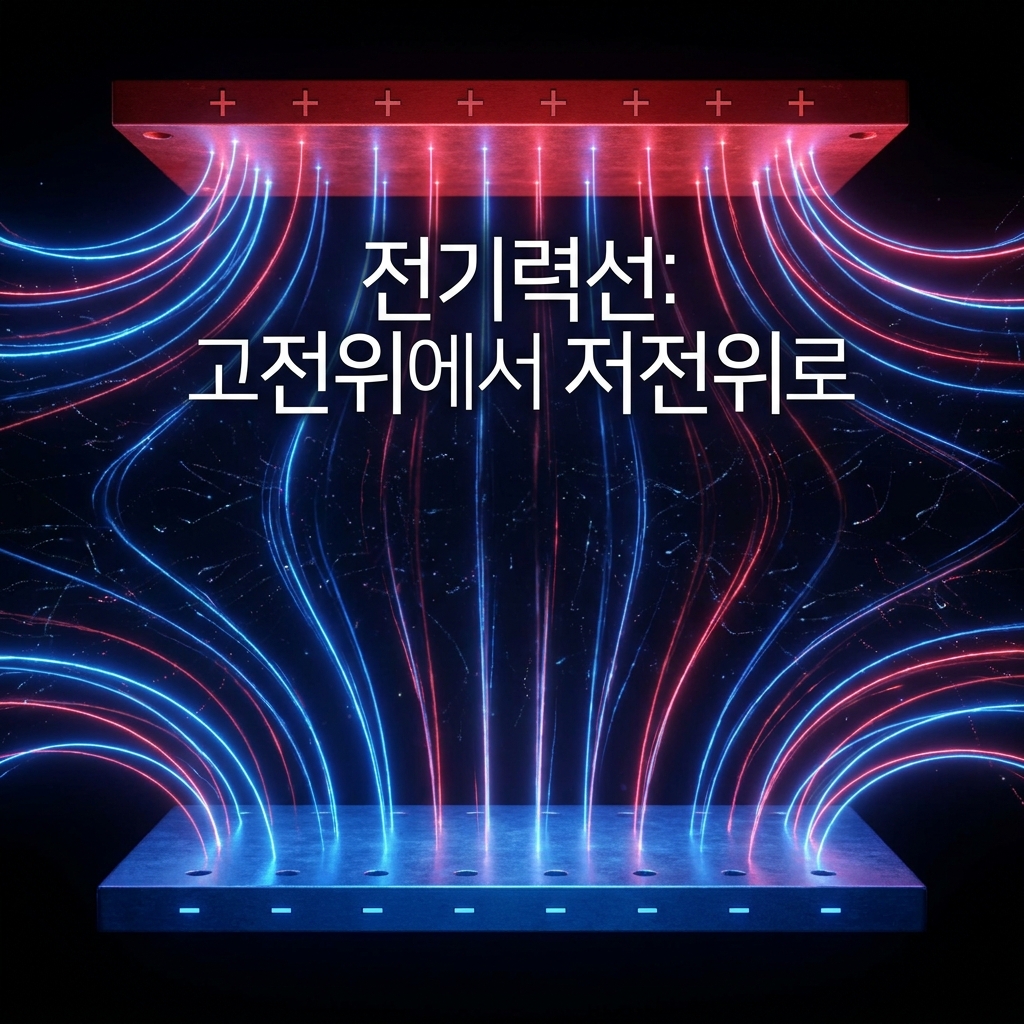

첫째, 전기력선은 언제나 전위가 높은 곳에서 낮은 곳으로 향합니다. 물이 높은 곳에서 낮은 곳으로 흐르는 것과 같은 이치입니다. 둘째, 전기력선은 불연속적입니다. 양전하에서 시작하여 음전하에서 끝나며, 도중에서 갑자기 사라지거나 생겨나지 않습니다.

셋째, 대전 평형 상태에서 도체 내부에는 전하가 존재하지 않으며 모든 전하는 도체 표면에만 분포합니다. 따라서 도체 내부의 전계는 항상 0이 된다는 사실은 수험생이 가장 먼저 기억해야 할 절대 법칙입니다.

• 수직의 원리: 전기력선은 도체 표면(등전위면)에 항상 수직으로 출입합니다.
• 비교차성: 전기력선은 서로 교차하거나 굴곡지지 않고 스스로 수축하려는 성질이 있습니다.
• 밀도와 세기: 전기력선의 밀도가 높은 곳일수록 전계의 세기가 강합니다.



전하의 밀도와 뾰족한 부분의 성질

전하가 도체 표면에 분포할 때, 모든 곳에 균일하게 퍼지는 것은 아닙니다. 표면의 모양에 따라 전하가 더 많이 모이는 곳이 정해져 있는데, 이를 곡률 반지름과 연관 지어 이해해야 합니다.

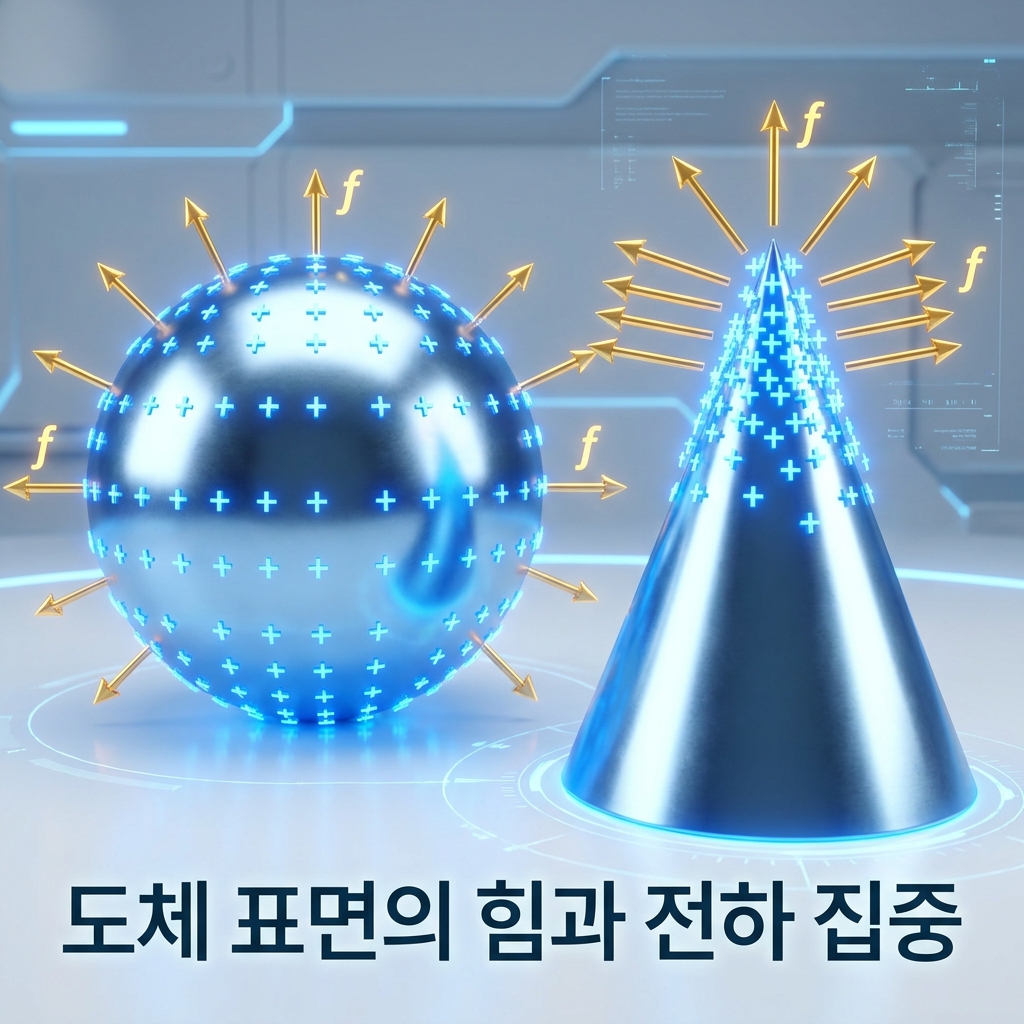

전하는 도체의 표면 중에서도 뾰족한 부분, 즉 곡률 반지름이 작은 곳일수록 더 많이 모이려는 성질이 있습니다. 이렇게 전하가 집중되면 해당 지점의 전계 세기도 매우 강해지며, 이것이 피뢰침의 끝을 뾰족하게 만드는 과학적 이유가 됩니다.

• 곡률 반지름과 비례 관계: 곡률 반지름(R)이 작을수록(뾰족할수록) 전하 밀도는 커집니다.
• 방전 현상: 뾰족한 끝부분에 전하가 과도하게 모이면 공기 중으로 전기가 새어 나가는 방전 현상이 일어나기 쉽습니다.
• 비유: 날카로운 칼끝에 힘이 집중되어 물건을 잘 자를 수 있는 것처럼, 뾰족한 곳에 전하의 힘이 집중된다고 생각하세요.



전기력선수와 전속수의 차이

시험 문제에서 '선'의 개수를 묻는다면 두 가지 개념을 명확히 구분해야 합니다. 전기력선의 개수는 매질의 유전율에 영향을 받지만, 전속의 개수는 매질과 상관없이 오직 전하량에만 비례합니다.

가우스의 법칙에 따르면 전하 Q에서 나오는 총 전기력선의 수는 Q를 유전율로 나눈 값이 됩니다. 하지만 전속이라는 개념을 사용하면 전하 Q에서 나오는 전속의 수는 그냥 Q 자체가 되어 계산이 훨씬 간결해집니다.

공식: 전기력선수(N) = Q / e0 , 전속수(Phi) = Q



핵심 요약 정리

정전 응력: 도체 표면을 밖으로 당기는 힘이며 전계 세기 제곱에 비례합니다.

전기력선 방향: 전위가 높은 곳(+)에서 낮은 곳(-)으로 흐르며 표면에 수직입니다.



전하 분포: 평형 상태에서 전하는 오직 도체 표면에만 존재합니다 (내부 전계=0).

뾰족한 성질: 뾰족할수록(곡률 반지름이 작을수록) 전하가 더 빽빽하게 모입니다.

오늘 정리한 도체의 성질과 전기력선의 법칙들은 전자기학 문제의 '옳고 그름'을 판단하는 기준이 됩니다. 특히 전하가 표면에만 존재한다는 점과 뾰족한 곳에 밀집한다는 원리는 피뢰침이나 절연 설계 등 실무에서도 매우 중요하게 다뤄집니다.

공식의 형태뿐만 아니라 각 문장이 가진 물리적 의미를 시각화하며 공부하시길 권장합니다. 도체 표면에 수직으로 뻗어 나가는 전기력선과 그로 인해 발생하는 표면의 힘을 상상해보면 수식이 훨씬 더 친숙하게 느껴질 것입니다.

수험생 여러분이 이 기초 원리들을 완벽히 정복하여 실전에서 흔들림 없는 실력을 발휘하기를 바랍니다. 하나씩 지식을 쌓아가는 여러분의 노력이 곧 합격이라는 결실로 이어질 것입니다.
