[전자기학] 제4장 유전체 (유전체의 직렬 및 병렬 연결과 합성 정전용량)

전기기사 시험에서 높은 난이도로 출제되는 유전체 분할 접속 문제를 완벽하게 해부합니다. 유전체를 가로 또는 세로로 나누어 넣었을 때 직렬과 병렬 회로로 변환되는 원리를 수험생 눈높이에서 풍성하게 정리합니다.

전자기학 제2장에서 콘덴서 자체를 한 줄로 잇거나 나란히 잇는 접속 방법을 배웠습니다. 제4장 유전체 파트에서는 하나의 콘덴서 내부에 서로 다른 유전체를 채워 넣는 독특한 형태의 연결을 다루게 됩니다.

수험생들이 시험지에서 가장 자주 마주치는 그림 중 하나가 바로 판 사이에 유전체가 반씩 쪼개져 들어있는 모습입니다. 이 구조는 겉보기에는 복잡해 보이지만, 분할된 방향에 따라 직렬 또는 병렬 콘덴서 회로로 완벽하게 변환할 수 있습니다.

어떤 방향으로 잘랐을 때 어떤 공식이 유도되는지, 그리고 실전 시험에서 함정으로 출제되는 변수들은 무엇인지 상세히 알아보겠습니다. 기호가 복잡하게 얽히는 구간인 만큼, 가장 깨끗하고 직관적인 수식 표현을 사용하여 내용을 풍성하게 구성했습니다.

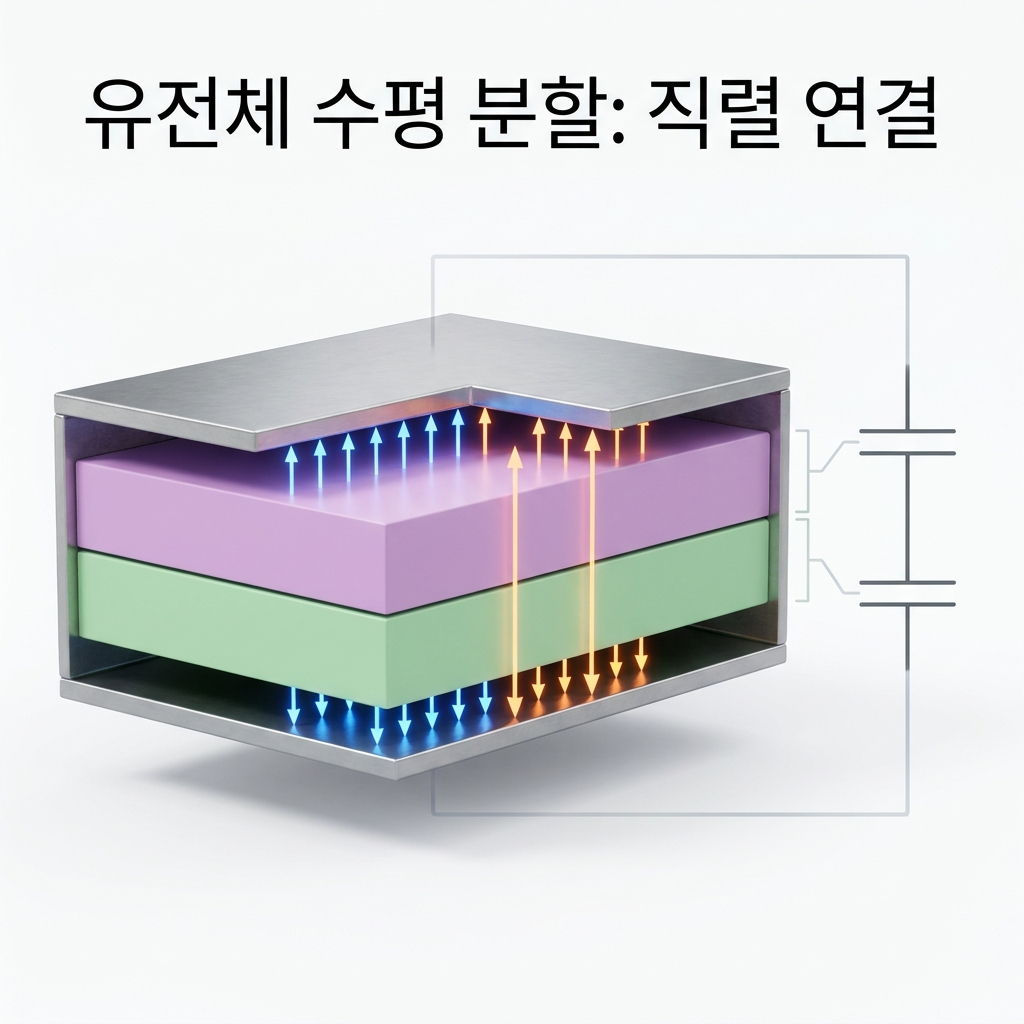

유전체 수평 분할과 직렬 연결의 원리

콘덴서의 두 전극판과 나란한 방향, 즉 가로 방향으로 유전체를 경계 지어 쌓아 올린 구조를 수평 분할이라고 부릅니다. 이 구조는 전기장이 두 유전체의 경계면을 수직으로 통과하는 형태를 취하게 됩니다.

이 형태는 위쪽 유전체를 가진 콘덴서 하나와 아래쪽 유전체를 가진 콘덴서 하나가 위아래로 길게 이어진 직렬 연결로 해석합니다. 전극판의 전체 면적(S)은 그대로 유지되지만, 두 유전체가 차지하는 각각의 두께(d1, d2)로 거리가 나누어지는 것이 특징입니다.

직렬 연결이기 때문에 앞서 배웠던 전속밀도의 법선 성분이 같다는 경계 조건이 그대로 적용됩니다. 즉, 두 유전체 내부를 통과하는 전속밀도(D)는 매질의 종류와 상관없이 완벽하게 동일한 상태를 유지합니다.

개별 콘덴서 두 개의 역수를 더해 합성 정전용량을 구하는 정석적인 과정을 거치면, 분모와 분모의 곱이 얽히는 최종 공식이 도출됩니다. 실전 계산 문제에서는 비유전율 상수를 대입해야 하므로, 공식의 뼈대를 정확하게 눈에 익혀두는 것이 무엇보다 중요합니다.

공식: C = (e1 * e2 * S) / (e2 * d1 + e1 * d2) [F]

• e1, e2: 각각의 공간을 채우고 있는 유전체들의 절대 유전율입니다.
• d1, d2: 각 유전체 층이 차지하는 수직 두께를 의미합니다.
• 비유: 하나의 샌드위치 빵 사이에 두 가지 종류의 치즈를 겹쳐 쌓아 올린 모습을 상상하면 이해하기 쉽습니다.
• 수험 포인트: 만약 두 유전체의 두께가 정확히 절반으로 같다면(d1 = d2 = d/2), 공식은 C = (2 * e1 * e2 * S) / (d * (e1 + e2)) 형태로 깔끔하게 압축됩니다.

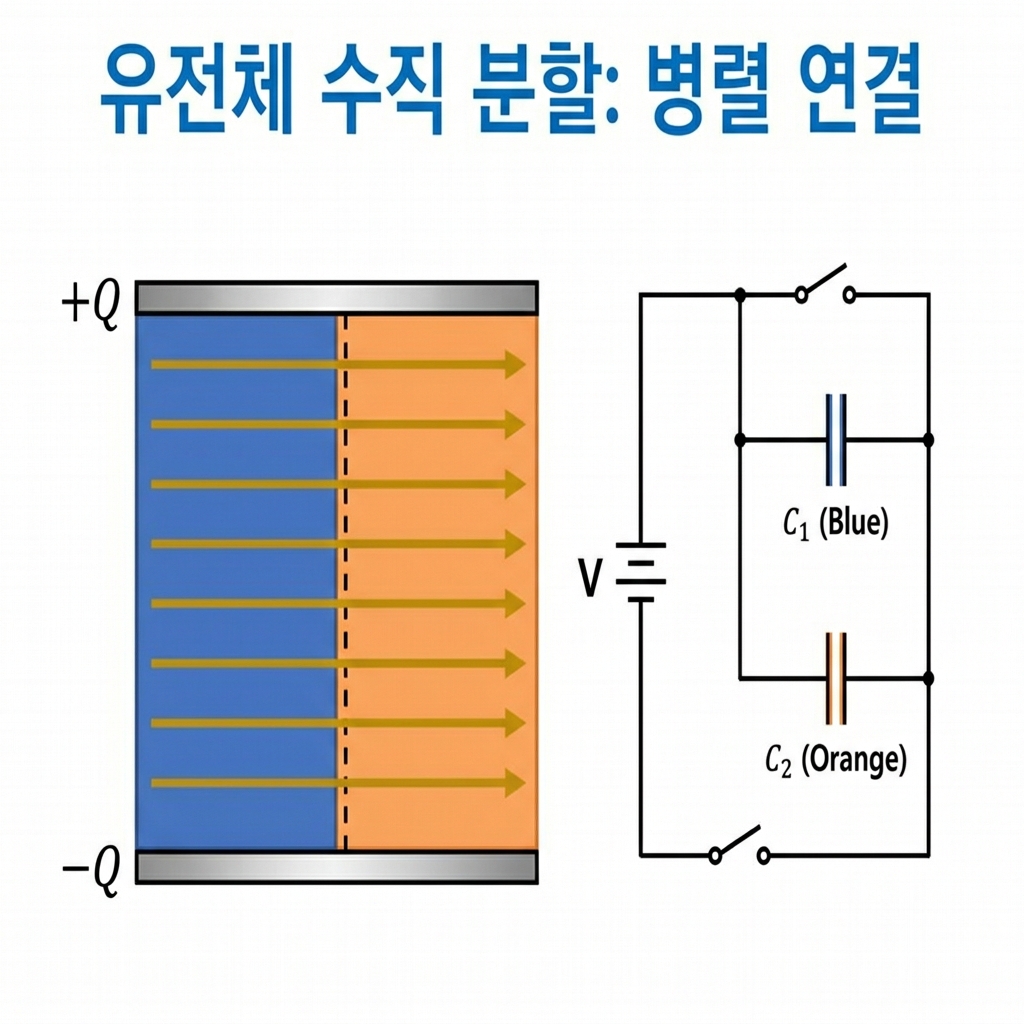

유전체 수직 분할과 병렬 연결의 원리

이번에는 전극판과 수직인 방향, 즉 세로 방향으로 유전체를 쪼개서 좌우 또는 전후로 나란히 배치한 구조를 살펴보겠습니다. 이 구조는 전기장의 방향이 유전체 경계면과 완전히 평행하게 지나가는 형태가 됩니다.

이 형태는 왼쪽 유전체 콘덴서와 오른쪽 유전체 콘덴서가 서로 어깨를 나란히 하고 서 있는 병렬 연결로 변환하여 해석합니다. 두 판 사이의 전체 거리(d)는 변함없이 고정되지만, 각 유전체가 나누어 가지는 전극판의 면적(S1, S2)에 의해 그릇의 크기가 결정됩니다.

병렬 연결의 가장 큰 무기는 바로 모든 구간의 전압, 즉 전계의 세기(E)가 동일하다는 경계면 조건입니다. 두 유전체가 마주 보고 있는 전위차가 같기 때문에 내부 전계는 매질에 상관없이 균일하게 형성됩니다.

합성 정전용량은 개별 용량을 단순히 더해주면 끝나기 때문에 직렬 구조에 비해 공식 유도와 계산이 훨씬 간단합니다. 유전율과 면적의 곱들을 더한 뒤 전체 거릿값으로 나누어주는 직관적인 선형 형태를 보입니다.

공식: C = (e1 * S1 + e2 * S2) / d [F]

• S1, S2: 각 유전체가 차지하고 있는 전극판의 단면적입니다.
• d: 변하지 않는 전극판 사이의 전체 간격입니다.
• 비유: 하나의 커다란 방방이 공간을 세로 칸막이로 나누어 두 개의 독립된 방으로 만든 구조와 같습니다.
• 수험 포인트: 만약 두 유전체가 차지하는 면적이 정확히 절반으로 일치한다면(S1 = S2 = S/2), 전체 합성 용량은 단순히 두 유전율의 평균값에 기본 그릇 크기를 곱한 것과 같아집니다.

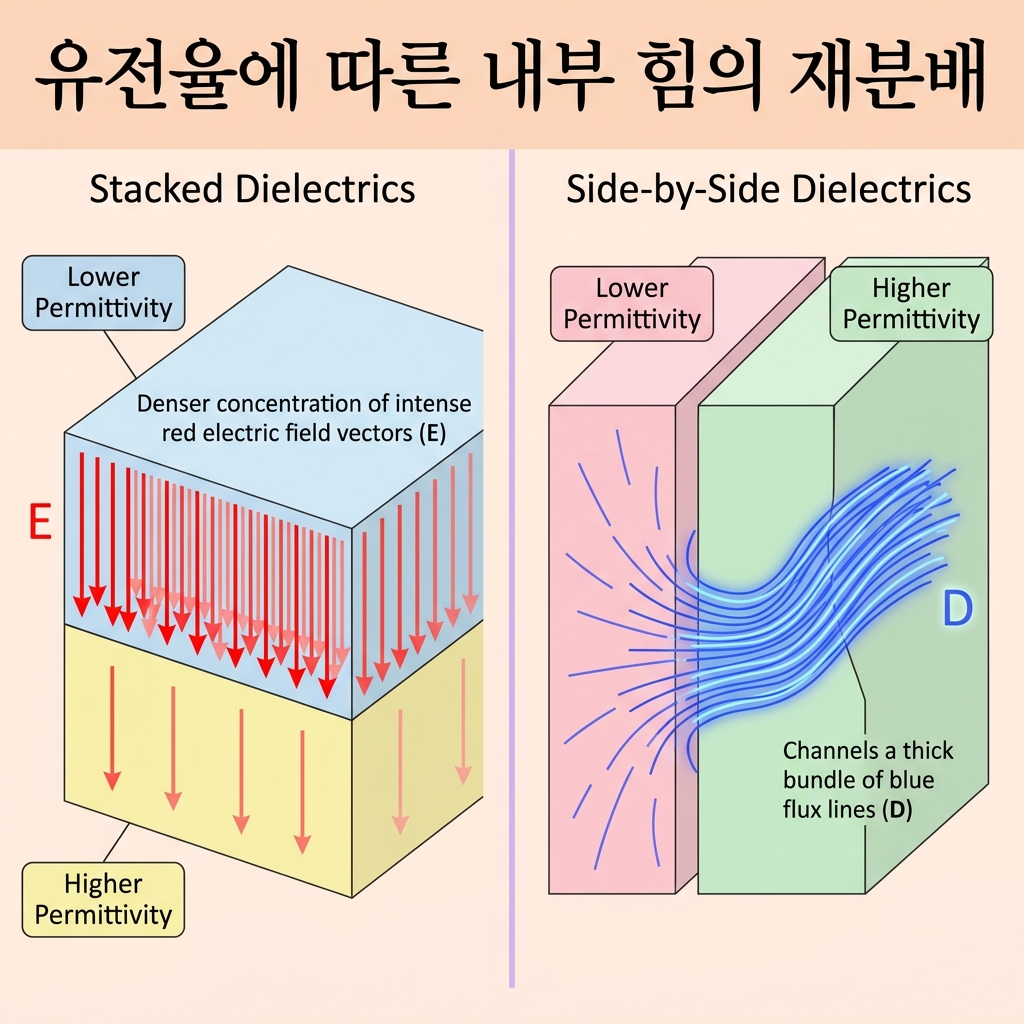

유전체 접속 상태에 따른 내부 힘의 분포 변화

단순히 합성 정전용량을 구하는 것을 넘어, 각 유전체 내부에 걸리는 전계와 전속밀도의 분포를 비교하는 문제가 고난도 유형으로 출제됩니다. 이 문제를 풀 때는 앞서 언급한 직렬과 병렬의 경계면 절대 법칙을 머릿속에 띄워야 합니다.

수평 분할(직렬) 상태에서는 두 매질의 전속밀도 D가 동일하므로, 전계의 세기 E는 유전율에 완벽하게 반비례하여 배분됩니다. 즉, 유전율이 작은 물질 내부에 훨씬 더 강한 전계의 스트레스가 걸리게 되며, 이는 절연 파괴 문제를 다룰 때 매우 중요한 단서가 됩니다.

반대로 수직 분할(병렬) 상태에서는 두 매질의 전계 세기 E가 동일하므로, 전속밀도 D는 유전율에 정비례하여 분포하게 됩니다. 유전율이 높은 물질 쪽으로 더 많은 전속선 다발이 빽빽하게 집중되어 흐른다는 의미입니다.

공간에 축적되는 정전 에너지 역시 이 조건들에 동기화되어 변화합니다. 어떤 성분이 고정되어 있느냐에 따라 유전율이 큰 매질에 에너지가 더 많이 쌓일 수도 있고, 반대로 작은 매질에 더 많이 쌓일 수도 있으므로 공식의 선택에 주의를 기울여야 합니다.



핵심 요약 정리

수평 분할 (직렬 구조): 전극판과 나란하게 자른 형태입니다. 면적 S는 고정되고 두께 d가 나누어지며, 전속밀도 D가 일정합니다.

수평 합성 공식: C = (e1 * e2 * S) / (e2 * d1 + e1 * d2) 이며, 유전율이 작은 층에 더 강한 전계가 걸립니다.



수직 분할 (병렬 구조): 전극판과 수직하게 자른 형태입니다. 두께 d는 고정되고 면적 S가 나누어지며, 전계 E가 일정합니다.

수직 합성 공식: C = (e1 * S1 + e2 * S2) / d 이며, 유전율이 큰 쪽 공간으로 전속선이 집중되어 흐릅니다.



연결의 직관성: 층을 쌓으면 역수의 합(직렬), 면적을 쪼개 곁에 두면 단순 합(병렬)이라는 회로적 관점을 세우세요.

유전체의 분할 접속 문제는 복잡한 기호들의 나열처럼 보이지만, 가로와 세로라는 방향의 기준만 세우면 아주 명쾌한 회로 문제로 탈바꿈합니다. 시험장에서 마주하는 복잡한 기출 기호에 눈이 흐려지지 않도록 연습장에 직접 콘덴서를 반으로 쪼개어 그리는 연습을 해보세요.

수평으로 쌓인 치즈는 직렬이고, 세로로 쪼개진 방은 병렬이라는 이미지를 확실하게 각인시켜 두어야 실전에서 실수를 방지할 수 있습니다. 오늘 정리한 합성 용량 공식과 내부 힘의 대소 관계 규칙들은 정전계와 유전체 전체 과목을 마스터하는 강력한 디딤돌이 될 것입니다.

공식 유도의 흐름을 스스로 손으로 따라가며 완벽하게 내 것으로 만드는 시간을 가져보시길 권장합니다. 기본 원리를 명확하게 꿴 지식은 형태가 아무리 복잡하게 변형되어 출제되더라도 흔들림 없이 정답을 찾아내는 나침반이 됩니다.
