[전자기학] 제5장 전계의 특수해법 (영상법의 기초)

전기기사 시험의 난제인 영상법을 가장 쉽게 정복합니다. 무한 평면 도체 앞의 점전하가 만드는 전계와 표면전하 밀도, 그리고 작용하는 힘을 거울의 원리를 통해 직관적으로 설명합니다.

영상법은 도체 평면 앞에 전하가 놓여 있을 때 발생하는 복잡한 전기장 문제를 획기적으로 단순화하는 기법입니다. 도체 판은 전기가 흐르는 '등전위면'이기에 전기력선이 수직으로 꽂히는데, 이 성질을 이용해 평면 뒤쪽에 가상의 전하(영상전하)가 있다고 상상하면 계산이 마법처럼 쉬워집니다.

마치 거울 속에 내 모습이 똑같이 비치는 것처럼, 실제 전하와 크기는 같고 부호만 반대인 영상을 설치해 두면 도체 판 문제를 사라지게 할 수 있습니다. 시험에 꼭 나오는 핵심 3요소인 전계, 표면전하 밀도, 힘을 중심으로 정리합니다.

영상법의 핵심: 거울과 영상전하

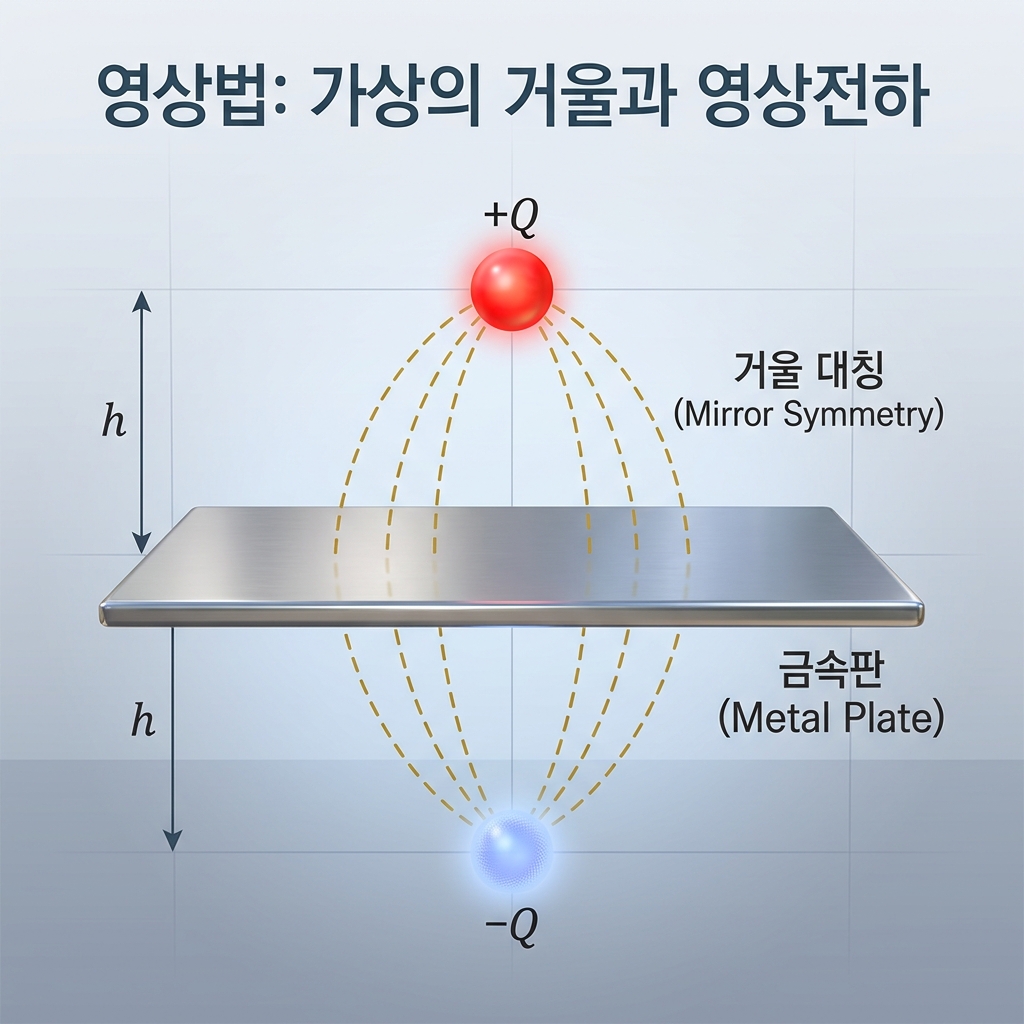

무한히 넓은 도체 평면 앞에 전하 +Q가 거리 h만큼 떨어져 있다고 가정해 봅시다. 도체 판은 전위가 0(접지)이므로, 전하 +Q는 도체 판 내부의 자유전자를 끌어당겨 도체 표면에 - 전하를 유도합니다. 이 복잡한 표면 전하 분포를 계산하는 대신, 도체 판 뒤쪽 거리 h만큼 떨어진 곳에 -Q라는 영상전하가 있다고 가정하면 실제 전하 +Q와 합쳐져서 완벽하게 0V가 되는 평면을 시뮬레이션할 수 있습니다. 즉, 도체 판 문제를 '두 전하(+Q와 -Q) 사이의 문제'로 바꾸는 것이 영상법의 본질입니다.



무한 평면과 점전하가 만드는 전계의 세기

이제 영상전하 -Q가 설치되었으니, 도체 앞쪽 공간의 전계는 +Q와 -Q가 함께 만드는 힘의 합이 됩니다. 특정 지점 P에서의 전계는 +Q에 의한 전계와 -Q에 의한 전계를 벡터로 합성하면 됩니다. 이때 평면 쪽으로 힘이 향하도록 방향을 고려하는 것이 핵심입니다.

공식: E = (2 * Q * h) / (4 * 파이 * 유전율 * (h^2 + r^2)^(3/2)) [V/m]

• 해설: 공식이 복잡해 보이지만, 결국 두 점전하가 만드는 전계의 합을 좌표상에서 계산한 것입니다.
• 중요: 전하가 평면의 정중앙에 있을 때 전계가 가장 강하며, 평면과 평행한 방향 성분은 서로 상쇄되어 사라집니다.



도체 표면의 전하 밀도 (전속밀도)

도체 판 표면에 얼마나 많은 전하가 몰려 있는지를 나타내는 것이 표면전하 밀도입니다. 가우스 법칙에 따라 전계의 수직 성분이 곧 전속밀도(D)가 되고, 이 전속밀도가 곧 표면전하 밀도($\sigma$)와 같습니다.

전하 +Q에서 가까운 평면 지점일수록 전하가 많이 몰리고, 멀어질수록 급격히 줄어듭니다. 이를 적분하면 전체 평면에 유도된 전하의 총합은 -Q가 된다는 흥미로운 사실을 알 수 있습니다.

공식: $\sigma = - (Q * h) / (2 * 파이 * (h^2 + r^2)^(3/2)) [C/m^2]

• 의미: 영상전하를 이용해 도체 표면에 유도된 전하의 분포를 구한 것입니다.
• 특징: 전하 +Q 바로 아래 지점(r=0)에서 밀도가 최대가 됩니다.



점전하와 평면 사이에 작용하는 힘

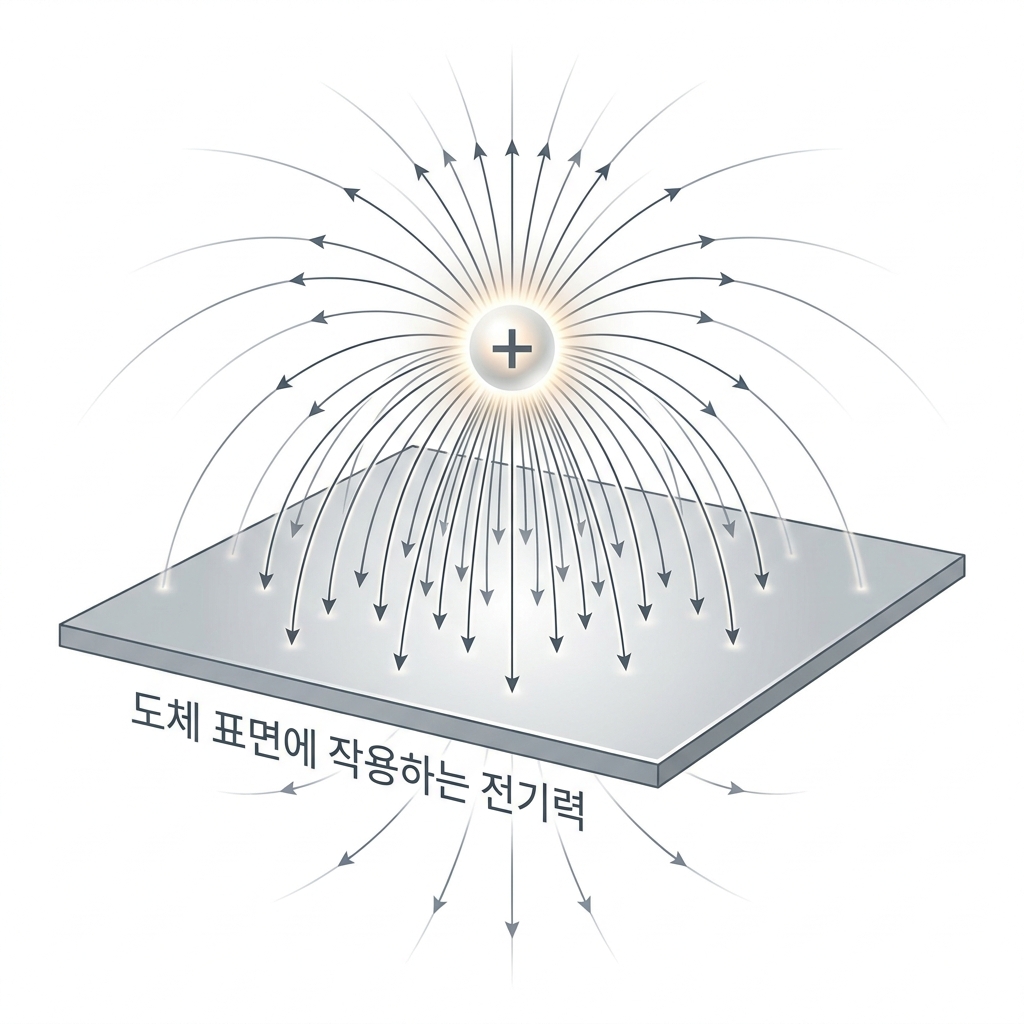

마지막으로 +Q 전하가 도체 평면을 향해 받는 힘을 계산합니다. 앞서 설치한 가상의 영상전하 -Q가 +Q를 당기는 쿨롱의 힘과 정확히 일치합니다. 도체 판은 전하를 당기려고 하므로, 실제로는 두 전하 사이의 거리 $2h$만큼 떨어진 힘을 계산하면 됩니다.

공식: F = Q^2 / (4 * 파이 * 유전율 * (2h)^2) = Q^2 / (16 * 파이 * 유전율 * h^2) [N]

• 주의: 분모의 거리가 전하와 평면 사이 거리 $h$가 아니라 영상전하까지의 거리 $2h$의 제곱이 된다는 점을 꼭 기억하세요!
• 힘의 방향: 평면을 향해 끌어당기는 인력입니다.

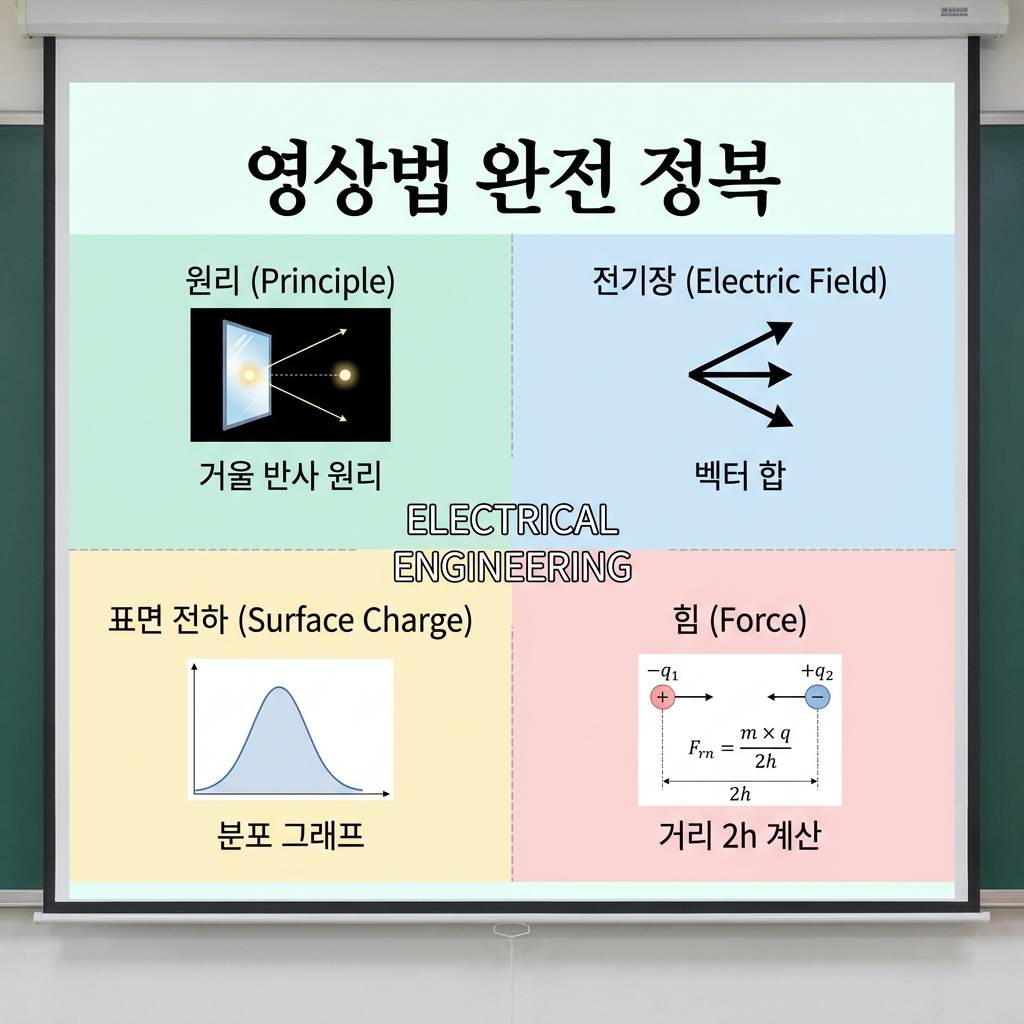

제5장 핵심 요약 정리

영상법 원리: 도체 평면을 없애고 그 자리에 부호가 반대인 영상전하를 배치해 문제를 단순화합니다.

전계의 세기: 실제 전하와 영상전하가 만드는 힘의 벡터 합입니다.



표면전하 밀도: 거리의 3/2 제곱에 반비례하며, 전하 바로 아래에서 최대가 됩니다.

작용하는 힘: 두 전하 사이의 거리가 $2h$임을 잊지 마세요. 분모에 16이 들어가는 것이 핵심입니다.

영상법은 처음엔 낯설지만, 익숙해지면 가장 강력한 문제풀이 도구가 됩니다. 거울 속에 비친 내 모습을 생각하며 '영상전하'를 배치하는 연습만 꾸준히 한다면, 전자기학의 가장 어려운 단원 중 하나를 정복하신 겁니다.

수험생 여러분, 오늘도 수고 많으셨습니다. 공식을 무작정 외우려 하지 말고 도체 판과 영상전하 사이의 거리 $2h$를 상상하며 문제를 풀어보세요. 합격은 바로 여러분 곁에 있습니다.
