[전자기학] 제5장 전계의 특수해법 (무한 평면과 선전하의 영상법 완벽 해부)

전기기사 시험의 단골 출제 문제인 무한 평면과 선전하 사이의 역학 관계를 가장 쉽게 풀어냅니다. 가상의 거울 원리를 이용해 임의의 지점인 피(P)점에서의 전계의 세기와 선전하가 받는 단위 길이당 힘을 순수 한글 공식으로 완벽하게 정리합니다.

우리는 앞서 거울의 원리를 이용해 무한 평면 도체 앞에 점전하가 있을 때와 둥근 공 모양의 도체구 앞에 점전하가 있을 때의 영상법을 공부했습니다. 점전하는 하나의 점 형태이기 때문에 계산이 비교적 직관적이었습니다.

그렇다면 이번에는 점이 아니라, 끝없이 길게 늘어선 실선 모양의 전하(무한 선전하)를 금속판 앞에 나란히 놓으면 어떻게 될까요? 선전하는 선을 따라 전하들이 빽빽하게 줄을 서 있는 형태이기 때문에, 힘이 퍼져나가는 규칙이 점전하와는 완전히 다르게 움직입니다.

오늘 다룰 주제는 바로 무한 평면과 선전하입니다. 시험에서 공식 고르기와 수치 계산으로 정말 자주 등장하는 핵심 두 가지 요소인 임의의 피(P)점에서의 전계의 세기와 선전하가 받는 단위 길이당 힘을 명쾌한 한글 공식과 비유로 아주 풍성하게 파헤쳐 보겠습니다.



선 모양 거울의 마법: 선전하의 영상법 원리

넓은 금속판(무한 평면 도체)이 바닥에 깔려 있고, 그 위로 에이(a)만큼 떨어진 높이에 플러스 성질을 가진 긴 전선 모양의 선전하가 평행하게 달리고 있다고 상상해 봅시다. 이 선전하는 일 미터당 전하가 얼마나 들어있는지를 나타내는 선전하밀도 값을 가집니다.

플러스 선전하가 다가오면, 금속판 표면에는 이를 반겨주는 마이너스 전하들이 유도되면서 금속판 전체의 전위는 영 볼트 상태로 고정됩니다. 이때도 역시 금속판 표면의 복잡한 전하들을 계산하는 대신 거울의 치트키를 사용합니다.

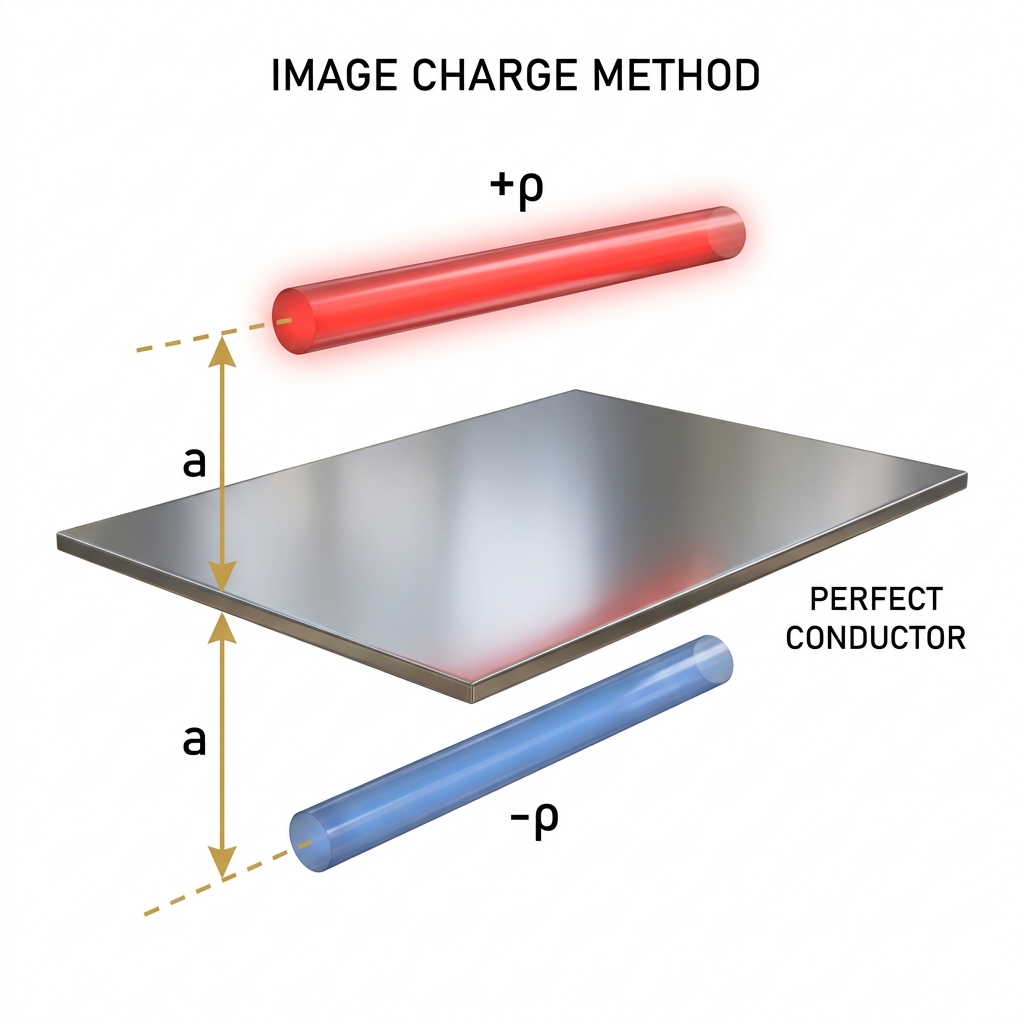

금속판을 거울 삼아, 반대편 아래쪽으로 똑같은 거리인 에이(a)만큼 떨어진 가상의 공간에 크기는 똑같고 부호만 반대인 마이너스 선전하가 나란히 달리고 있다고 가정하는 것입니다. 이렇게 하면 복잡한 금속판을 지워버리고, 공간에 플러스 선전하와 마이너스 선전하 두 줄만 마주 보고 서 있는 아주 단순한 상태로 문제를 바꿀 수 있습니다.



공간의 길목, 임의의 피(P)점에서의 전계의 세기

가상의 거울 선전하를 설치했으니, 이제 금속판 앞쪽 공간의 임의의 지점인 피(P)점에 걸리는 전계의 세기를 구할 차례입니다. 이 계산의 핵심은 선전하가 만드는 전계의 특징을 기억하는 것입니다.

우리가 제2장에서 배웠듯이, 점전하가 만드는 전계는 거리의 제곱에 반비례하지만, 선전하가 만드는 전계는 사방 구형이 아니라 원통형으로 힘이 퍼지기 때문에 거리의 일제곱(그냥 거리)에 반비례합니다. 따라서 피(P)점에서의 전체 전계는 플러스 선전하가 밀어내는 힘과 거울 속 마이너스 선전하가 당기는 힘을 벡터로 합성하여 구하게 됩니다.

금속판과 평행한 가로 방향의 힘들은 완벽하게 대칭을 이루어 상쇄되어 사라지고, 오직 금속판을 향해 수직으로 내리꽂히는 세로 방향의 힘만 살아남아 합쳐집니다. 이때 피(P)점의 전계의 세기를 구하는 한글 공식은 다음과 같습니다.

 피(P)점의 전계의 세기 = (2 * 선전하밀도 * 실제 높이) / (2 * 파이 * 진공 유전율 * (실제 높이의 제곱 + 가로 거리의 제곱))

• 선전하밀도: 선전하가 일 미터당 가지고 있는 순수한 전하의 양입니다.
• 실제 높이: 금속판에서부터 실제 선전하까지의 수직 거리인 에이(a)입니다.
• 가로 거리: 선전하의 바로 아래 중심 지점에서부터 피(P)점까지 옆으로 비껴 나간 수평 거리입니다.
• 비유: 거대한 두 개의 조명등 파이프라인 사이에서 빛이 뿜어져 나올 때, 정중앙 바닥이 가장 밝고 옆으로 갈수록 어두워지는 광량 분포와 비슷합니다.
• 수험 팁: 피(P)점이 가로로 이동하지 않은 전하의 바로 아래 금속판 표면(가로 거리=0)일 때 분모 분자가 약분되면서 전계의 세기는 **선전하밀도 / (파이 * 진공 유전율 * 높이)** 라는 아주 간결한 공식으로 압축됩니다. 시험에서는 이 특수 조건을 정말 자주 물어봅니다.



일 미터가 받는 무게감: 선전하의 단위 길이당 힘

마지막으로 공중에 떠 있는 플러스 선전하가 금속판을 향해 얼마나 강하게 끌려 들어가는지, 두 물체 사이에 작용하는 진짜 힘을 계산해 보겠습니다. 선전하는 끝없이 길기 때문에 전체 힘을 구하는 것은 의미가 없고, 전선 **'일 미터(단위 길이)'**당 몇 뉴턴의 힘을 받는지 계산하는 것이 정석입니다.

이때도 금속판을 지우고, 거울 속에 숨겨둔 마이너스 선전하가 실제 플러스 선전하를 통째로 잡아당기는 선전하 사이의 인력을 계산하면 완전히 똑같은 값을 얻을 수 있습니다. 여기서도 점전하 영상법과 마찬가지로 거리의 함정을 주의해야 합니다.

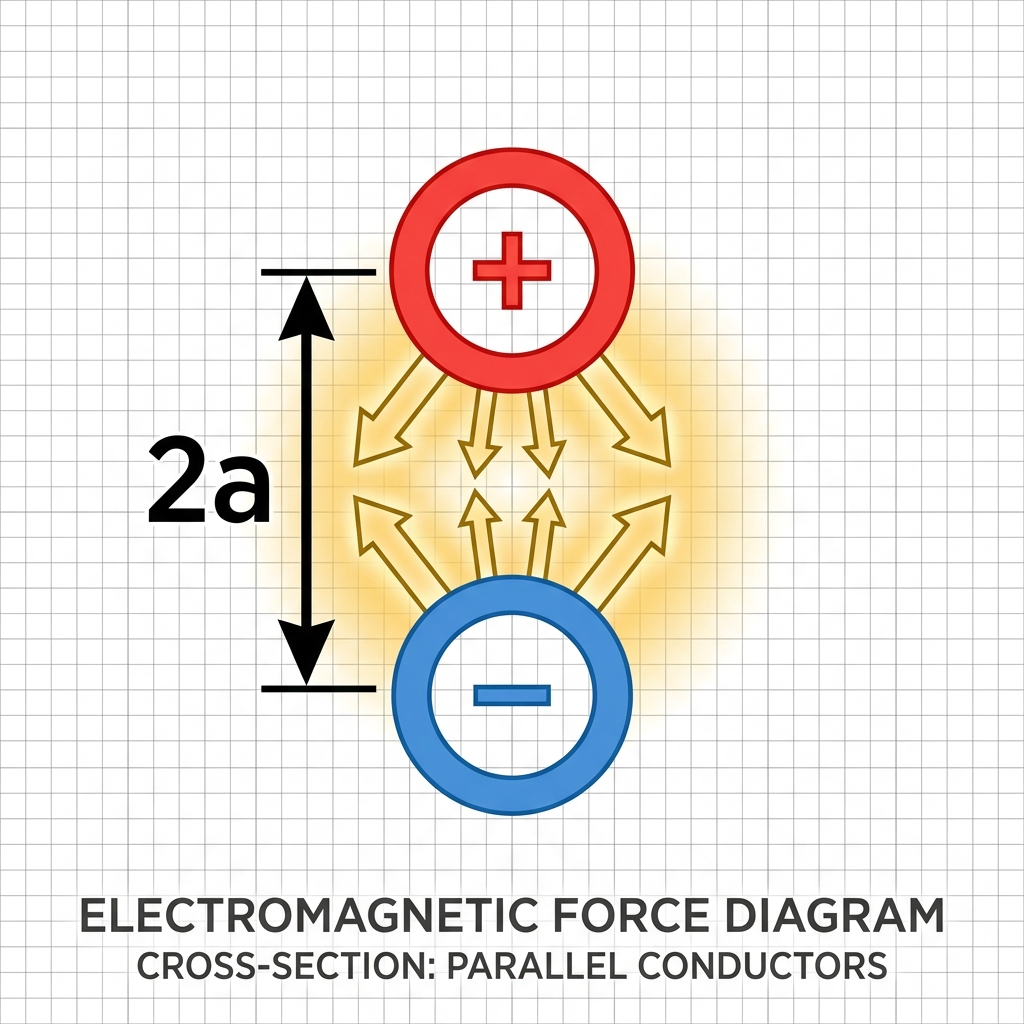

실제 선전하가 금속판에서 높이 에이(a)만큼 떨어져 있다면, 거울 속 영상 선전하 역시 반대편 아래로 에이(a)만큼 들어가 있습니다. 그러므로 두 선전하가 서로 마주 보고 있는 진짜 알짜 거리는 에이(a)의 두 배인 **이 에이(2a)**가 됩니다. 이 거리를 평형 도선 힘 공식의 분모에 대입하여 정리하면 최종 공식이 도출됩니다.

단위 길이당 작용하는 힘 = 선전하밀도의 제곱 / (4 * 파이 * 진공 유전율 * 실제 높이)

• 힘의 종류: 부호가 반대인 두 선 사이의 힘이므로 서로를 향해 맹렬히 끌어당기는 흡인력(인력)이 작용합니다.
• 분모의 비밀: 원래 평행 선전하 사이의 힘 공식 분모에는 숫자 2가 들어가지만, 거리가 두 배(2a)가 되면서 분모의 숫자 2와 곱해져 최종 공식의 분모에는 숫자 **4**가 자리 잡게 됩니다. 점전하의 분모인 16과 확실하게 구분해야 합니다.
• 비유: 두 줄의 빨랫줄에 각각 플러스와 마이너스 정전기를 가득 채웠을 때, 두 줄이 서로를 향해 강하게 휘어지며 달라붙으려는 힘과 같습니다.
• 시험 포인트: 점전하의 힘은 높이의 제곱에 반비례했지만, 선전하의 힘은 공식 분모를 보면 알 수 있듯이 그냥 **높이의 일제곱에 반비례**합니다. 이 차이점을 묻는 말장난 문제가 객관식 보기로 정말 많이 출제됩니다.

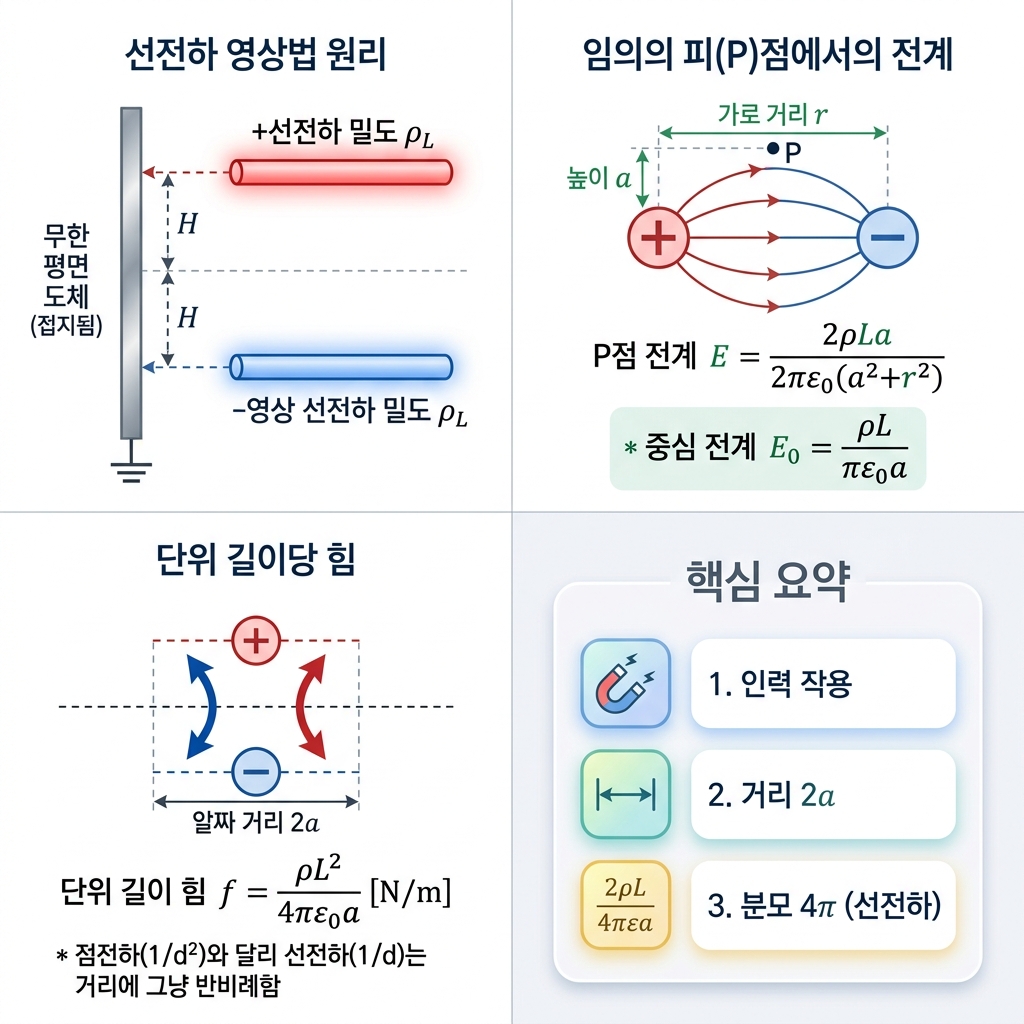

제5장 핵심 요약 정리

선전하 영상법 원리: 금속판을 지우고, 반대편 똑같은 거리에 부호만 반대인 가상의 마이너스 선전하를 배치합니다.

전계의 수직성: 평면 도체의 성질에 따라 가로 힘은 상쇄되고, 금속판을 향해 수직으로 꽂히는 세로 힘만 합성됩니다.



전하 중심의 전계: 전하의 바로 아래 금속판 표면에서의 전계의 세기는 분모의 상수가 그냥 파이가 됩니다.

힘의 거리 비례: 점전하는 거리 제곱에 반비례하지만, 선전하는 힘이 원통형으로 퍼지므로 그냥 거리에 반비례합니다.



단위 길이당 힘의 분모: 거리가 두 배(2a)가 되는 원리에 의해 최종 공식의 분모에는 숫자 4가 들어갑니다.

오늘 정리한 무한 평면과 선전하의 영상법은 전계의 특수해법 단원에서 점전하 문제와 양대 산맥을 이루는 초특급 빈출 주제입니다. 수식의 형태가 점전하 공식과 미묘하게 닮았으면서도 차수가 다르기 때문에, 많은 수험생이 시험장에서 두 공식을 뒤섞어 외우다 오답을 고르곤 합니다.

기억해야 할 핵심 열쇠는 단 하나입니다. 점은 사방(구형)으로 힘이 퍼져서 제곱에 반비례하고, 선은 사방(원통형)으로 힘이 퍼져서 그냥 거리에 반비례한다는 물리적 형태의 차이입니다. 이 기준만 명확히 세워두면 분모에 16이 와야 하는지 4가 와야 하는지 헷갈리지 않고 단번에 정답을 찾아낼 수 있습니다.

수식을 단순히 텍스트로 외우기보다 연습장에 긴 전선 두 줄을 나란히 그려보고 그 사이에 흐르는 팽팽한 당김을 눈으로 확인해 보시길 권장합니다. 원리를 꿰뚫어 본 수험생에게 전자기학은 더 이상 암기 과목이 아니라 명쾌한 정답의 연속이 될 것입니다. 오늘 정리한 풍성한 이론의 조각들이 실전 시험에서 여러분의 점수를 든든하게 받쳐주는 합격의 징검다리가 되기를 진심으로 바랍니다.
