[전자기학] 제8장 자성체와 자기 회로의 비밀

전자기학을 공부하면서 가장 쾌감을 느끼는 순간은 4장에서 뼈빠지게 외웠던 어려운 유전체 공식들이 8장 자성체 파트에서 알파벳만 바뀐 채 그대로 다시 튀어나올 때입니다. 이번 8장은 4장 유전체 파트의 거울 쌍둥이 형제라고 생각하시면 접근하기가 훨씬 수월해집니다.

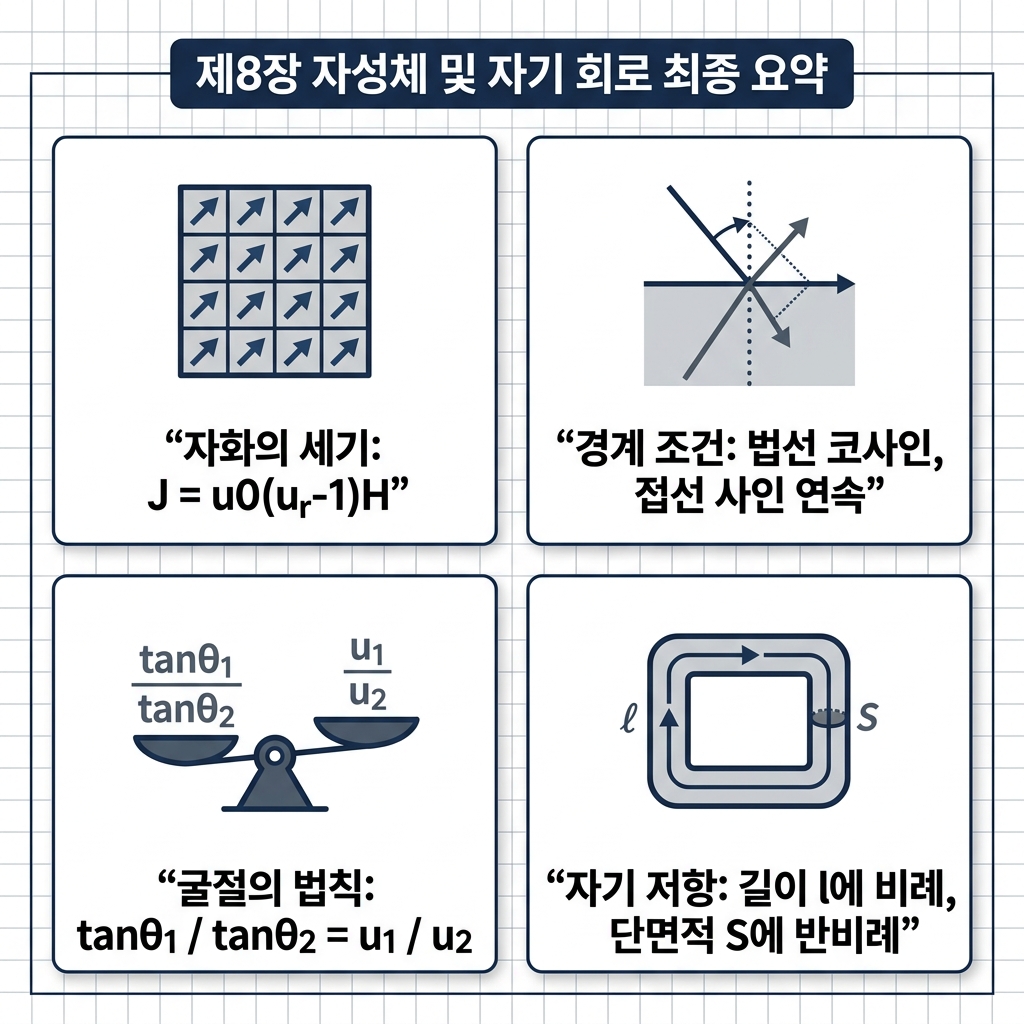

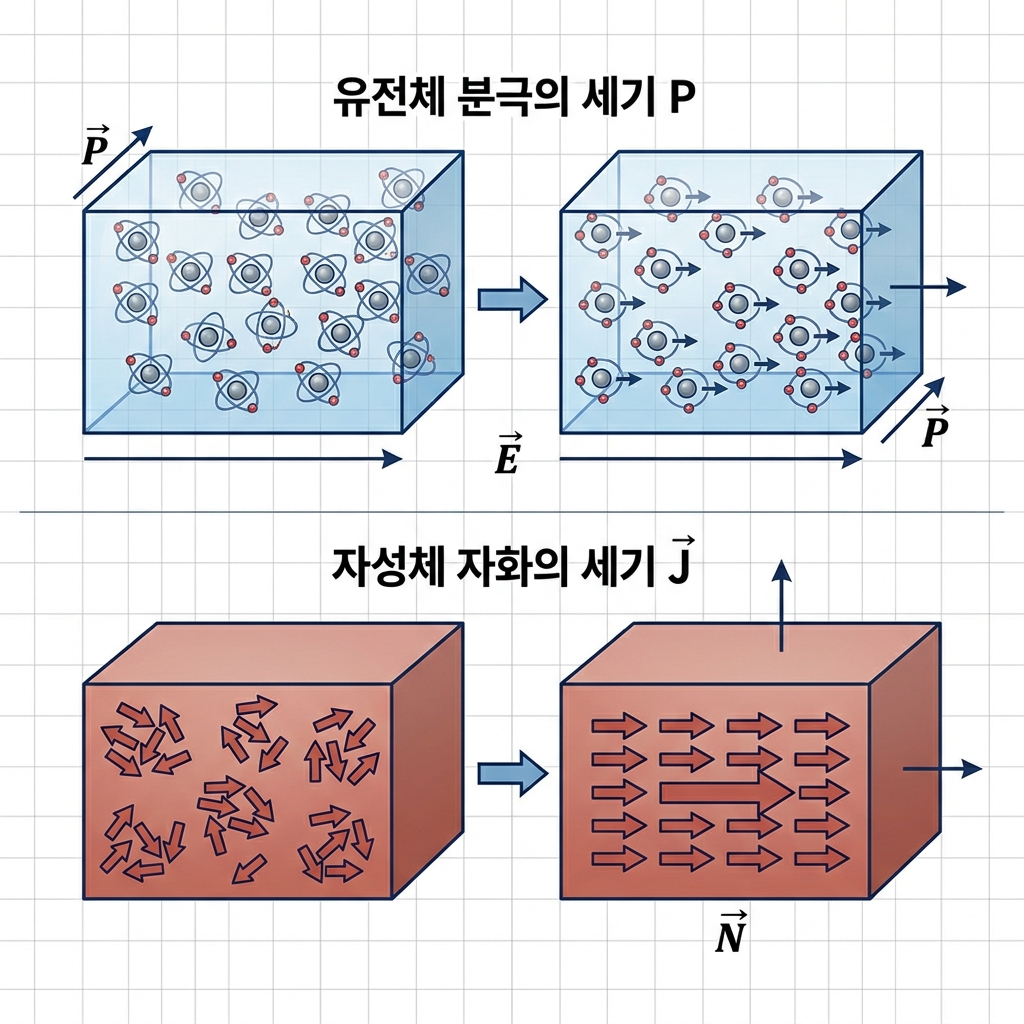

전기에서 외부 힘을 받아 분자 구름이 찌그러지는 현상을 '분극'이라고 했다면, 자석의 매질이 외부 자기장을 받아 자석의 성질을 띠게 되는 현상을 '자화'라고 부릅니다. 수험생 여러분이 가장 헷갈려하는 경계면 조건의 세로(법선)와 가로(접선) 성분의 규칙부터 전기 회로와 똑 닮은 자기 회로의 원리까지 정식 수식과 명쾌한 비유를 통해 아주 풍성하게 파헤쳐 보겠습니다.

1. 전기와 자석의 데칼코마니: 분극의 세기(P)와 자화의 세기(J)

물질 내부에 전기장이나 자기장을 걸어주었을 때, 그 물질이 얼마나 강하게 전기적·자기적 성질을 띠게 되었는지를 나타내는 척도입니다. 전기는 유전율을 쓰고 자석은 투자율을 쓴다는 뼈대만 다를 뿐, 수식의 정렬 형태는 소름 돋을 정도로 일치합니다.

• εr, μr: 각각 물질 고유의 상대적인 유전율(비유전율)과 투자율(비투자율) 배수 수치입니다.
• E, H: 외부에서 가해준 전계의 세기와 자계의 세기 기단입니다.
• D, B: 결과물로 뭉쳐서 나가는 전속 밀도와 자속 밀도입니다.
• 비유: 스펀지(매질)에 물을 부었을 때, 스펀지가 물을 쫙 빨아들여 머금은 순수한 물의 양이 바로 분극/자화의 세기이고, 밖으로 뚝뚝 흘러넘치는 전체 물의 흐름이 전속/자속 밀도와 같습니다.

2. 가로 연속 세로 연속의 약속: 전계·자계 경계 조건과 굴절의 법칙

성질이 서로 다른 두 매질이 마주 보고 있는 경계면에 전기선과 자기선이 통과할 때 발생하는 꺾임과 연속성에 대한 물리 법칙입니다. 이 파트는 시험지 기호 고르기 문제로 오답률이 미쳐 날뛰는 구간인데, 딱 두 가지만 기억하면 수식의 뼈대를 단번에 발라낼 수 있습니다.

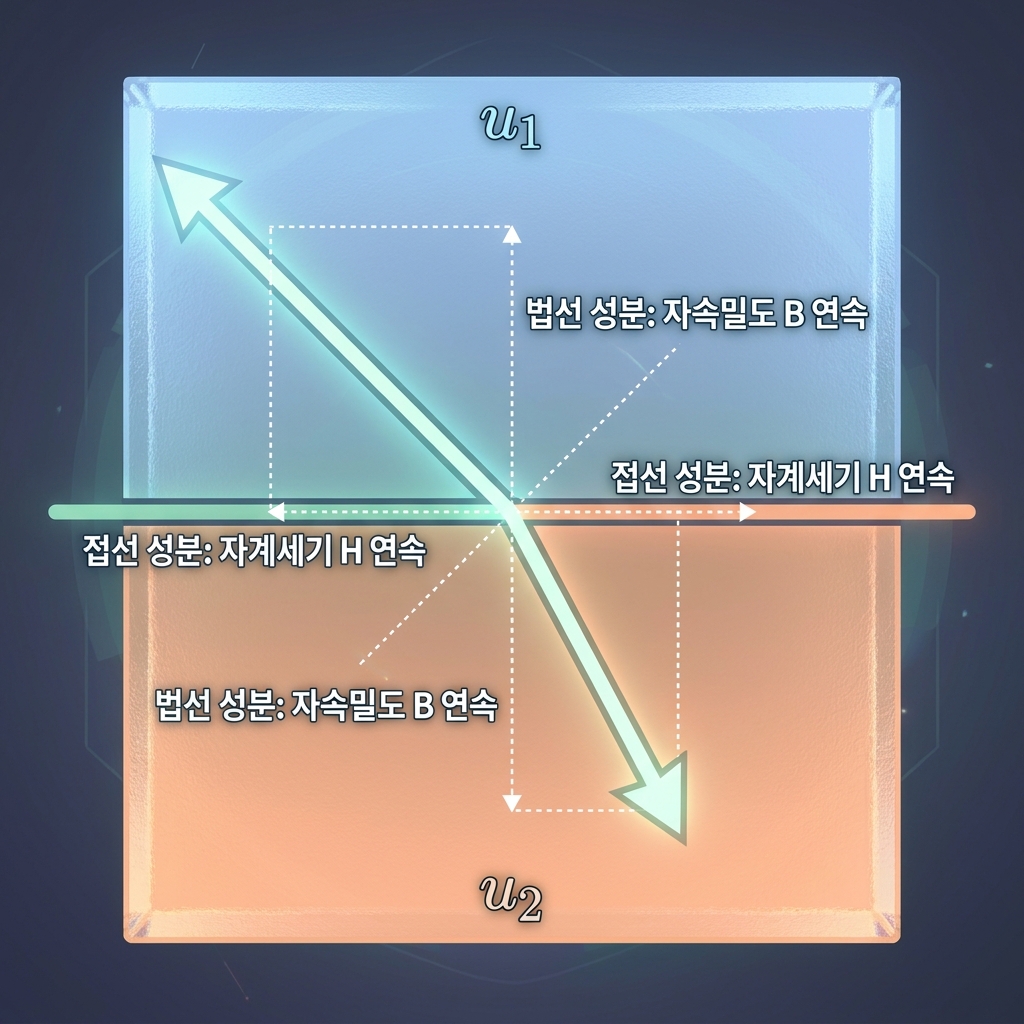

경계면에 수직으로 내리꽂히는 세로(법선) 성분은 밀도(D, B)가 서로 연속(동일)하고, 경계면과 나란하게 달리는 가로(접선) 성분은 세기 힘(E, H)이 서로 연속(동일)합니다. 이 가로세로의 비율을 삼각함수로 엮어낸 것이 바로 굴절의 법칙입니다.

• 시험 대적중 암기 요령: 법선 공식에는 코사인(cos)이 붙고 접선 공식에는 사인(sin)이 결합합니다. 머릿속으로 "법코접사(법선은 코사인, 접선은 사인)"라고 네 글자 리듬을 붙여서 외워두시면 기호 고르기 함정 문제를 0.5초 만에 풀 수 있습니다.
• 굴절각의 거동: 투자율이 큰 자성체 내부로 자기선이 들어갈 때 각도가 벌어지는 성질이 있습니다. 투자율이 큰 쪽의 굴절각(θ)이 무조건 더 큽니다.

3. 전기 회로의 도플갱어: 자기 저항(Rm)과 자속(Φ)

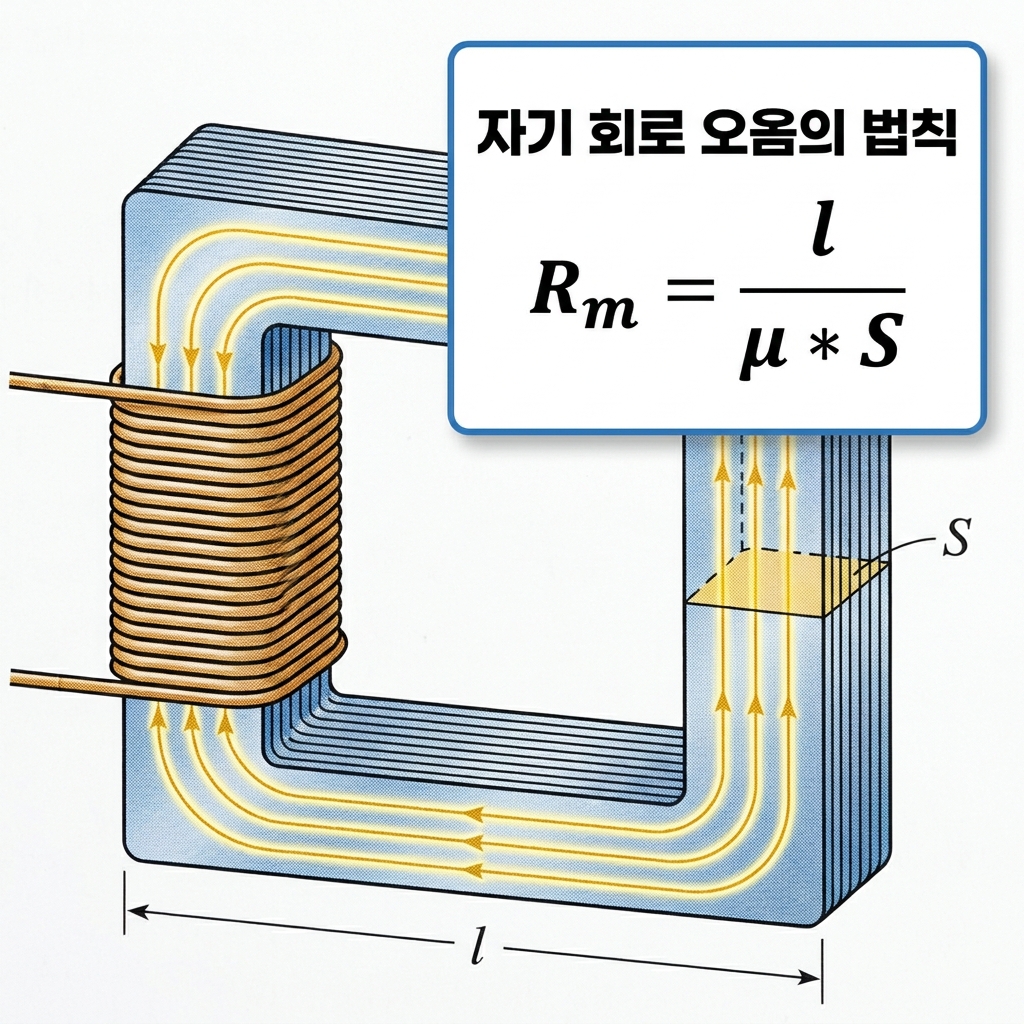

철심에 코일을 감아 자기장이 흐르도록 만든 통로를 자기 회로라고 합니다. 이 자기 회로는 우리가 회로이론에서 지겹도록 공부했던 전기가 흐르는 '전기 회로'와 완벽하게 치환이 가능합니다. 기전력은 기자력(F)으로, 전류는 자속(Φ)으로, 전기 저항은 자기 저항(Rm)으로 이름표만 갈아 끼워 옴의 법칙을 그대로 적용합니다.

• F: 자속을 밀어내는 원천 힘인 기자력(NI)입니다. 코일 감은 횟수와 전류의 곱입니다.
• Φ (파이): 전기 회로의 전류처럼 자기 회로 내부를 흐르는 주역인 자속입니다.
• Rm: 자속의 흐름을 방해하는 자기 저항입니다. 철심의 길이(l)가 길수록 저항이 커지고, 투자율(μ)과 철심의 단면적(S)이 넓을수록 자속이 잘 통하므로 저항이 줄어드는 분수 형태를 띱니다.
• 비유: 파이프라인(철심)의 길이(l)가 길면 물이 가기 힘들고(저항 증가), 파이프의 두께 단면적(S)이 뻥 뚫려 넓으면 물이 시원하게 잘 통하는(저항 감소) 현상과 같습니다.

오늘 정리한 자성체와 자기 회로 파트는 전자기학 단원 중에서 수식의 유도 계통이 가장 깔끔하게 떨어지는 대표적인 점수 밭입니다. 컴퓨터 코딩 소스용 잔재 기호들을 완벽하게 걷어내고 시험지 인쇄 포맷 그대로 수식을 배치했으니 눈으로 형태를 눈여겨보시는 것만으로도 실전 시험장에서 강력한 기억 지표가 되어줄 것입니다.

특히 경계면 수식에서 사인의 위치와 코사인의 위치를 바꾸어 출제하는 매력적인 오답 함정이 매번 파지므로, "법선은 코사인 밀도 연속"이라는 네 글자 공식 키워드를 확실히 쥐고 계셔야 흔들리지 않습니다. 연습장에 도넛 모양 자기 회로 터널을 가볍게 그려보고 전류가 만드는 자속의 이동 궤적을 묘사해 보세요. 전기기사 합격의 마지막 관문이 아주 명쾌하게 뚫릴 것입니다. 수험생 여러분의 뜨거운 독학 여정을 언제나 힘차게 응원합니다!
