[전자기학] 제2장 진공 중의 정전계 (전기 이중층, 전위의 기울기, 포아송 방정식)

전기기사 수험생을 위한 전자기학 심화 이론을 정리합니다. 전기 이중층의 전위 계산법부터 전위의 기울기와 전계의 관계, 그리고 공간의 전하 분포를 해석하는 포아송의 방정식까지 중학생도 이해하기 쉽게 상세히 설명합니다.

정전계의 기초를 넘어 이제는 조금 더 복잡한 공간의 성질을 들여다볼 시간입니다. 우리는 앞서 점전하와 여러 형태의 전하가 만드는 힘에 대해 공부했습니다.

이번 시간에는 전하들이 겹쳐진 층을 이룰 때의 성질과 에너지가 흐르는 방향을 배웁니다. 공간에 전하가 가득 차 있을 때 전위가 어떻게 변하는지 보여주는 수식들도 함께 살펴봅시다.

수험생 여러분이 가장 어려워하는 수학적 표현들을 최대한 일상적인 비유로 풀었습니다. 이론의 뼈대를 튼튼히 세워야 실전 문제에서 응용력을 발휘할 수 있습니다.

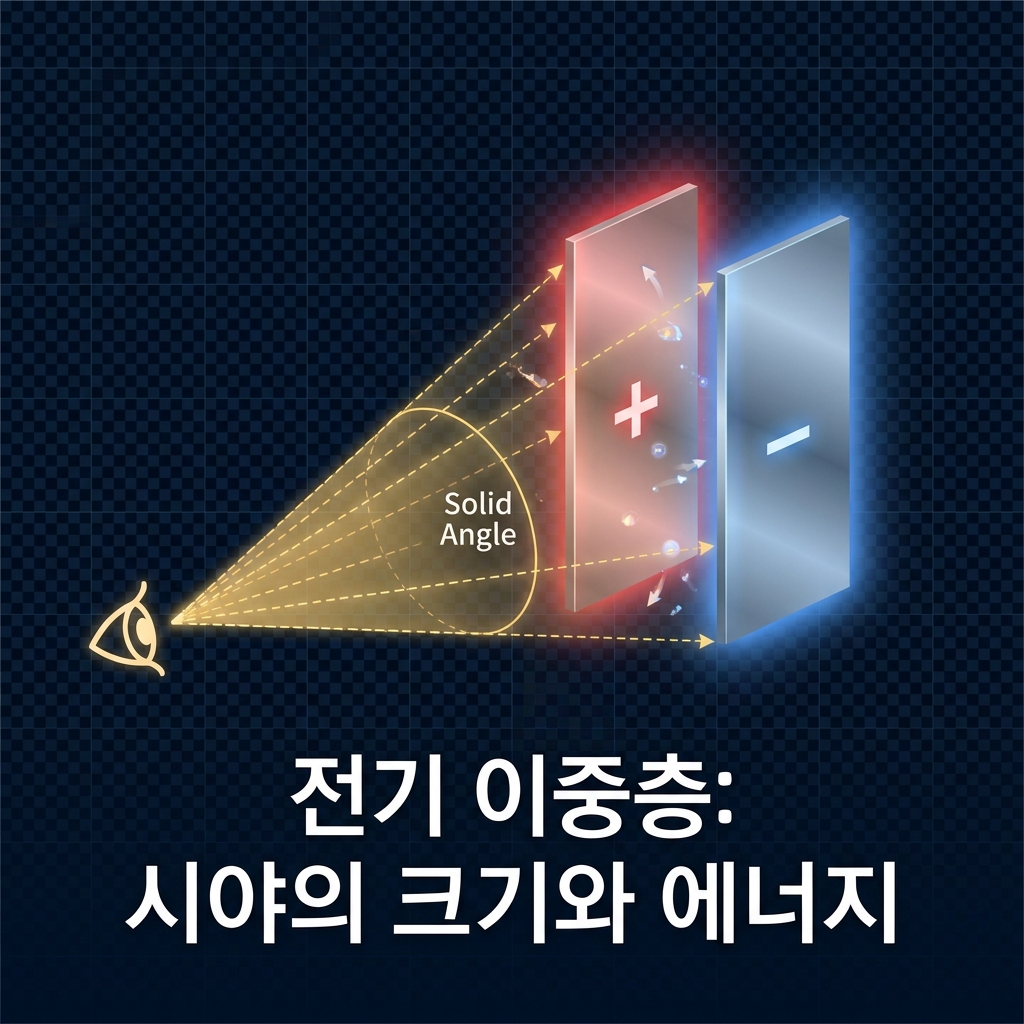

전기 이중층: 얇은 전하 샌드위치의 에너지

전기 이중층은 플러스 전하가 모인 판과 마이너스 전하가 모인 판이 아주 가깝게 붙어 있는 상태입니다. 우리가 흔히 보는 샌드위치나 얇은 종이 두 장이 겹쳐진 모습이라고 상상하면 이해하기 좋습니다.

이 얇은 층은 공간에 독특한 전위 차이를 만들어내는데, 이를 계산하는 것이 시험의 포인트입니다. 특이하게도 이중층에 의한 전위는 '입체각'이라는 개념을 사용하여 계산하게 됩니다.

입체각은 우리가 어떤 물체를 바라볼 때 눈에 들어오는 시야의 넓이라고 생각하면 쉽습니다. 이 입체각이 클수록, 즉 이중층이 우리 눈에 더 크게 보일수록 전위의 영향력도 커집니다.

공식: V = (이중층 세기 x 입체각) / (4 x 파이 x 진공유전율) [V]

• 이중층 세기: 단위 면적당 전하량과 두 층 사이의 거리를 곱한 값입니다.
• 입체각(Ω): 관찰 지점에서 이중층 면적을 바라보는 시야의 크기를 의미합니다.
• 특징: 전위는 관찰 지점이 이중층을 얼마나 크게 보느냐에 따라 결정됩니다.
• 비유: 거대한 스크린 바로 앞에 있을 때와 멀리 있을 때 느껴지는 압박감의 차이와 같습니다.

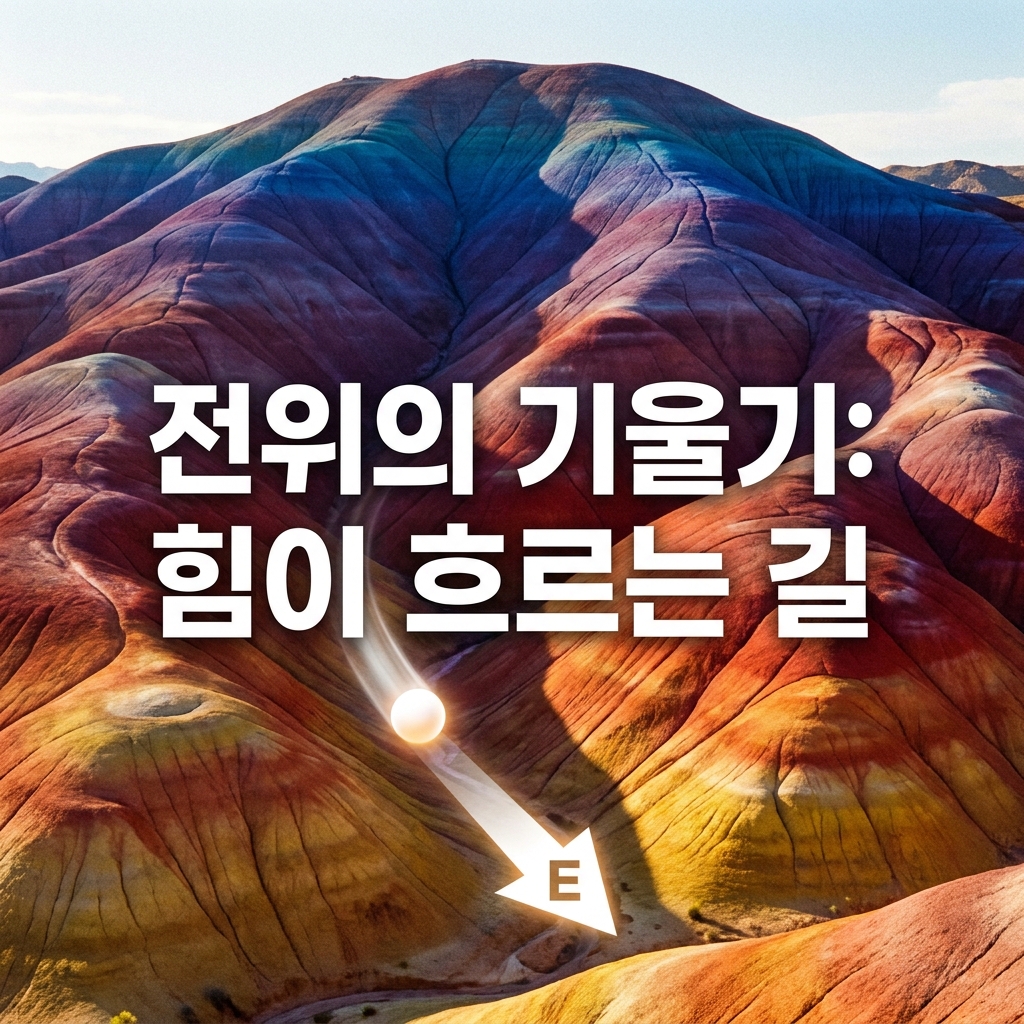

전위의 기울기: 힘이 흐르는 방향의 법칙

전위의 기울기는 전압이 어디로 갈수록 가장 빠르게 변하는지를 나타내는 지표입니다. 우리는 이미 전계(E)와 전위(V)가 밀접한 관계가 있다는 것을 알고 있습니다.

결론부터 말하면 전계는 전위가 가장 가파르게 낮아지는 방향으로 형성됩니다. 마치 높은 산에서 공을 굴리면 가장 가파른 경사를 따라 아래로 굴러가는 것과 똑같은 원리입니다.

이 관계를 수학적으로 표현할 때 나블라(∇) 기호를 사용하여 기울기(grad)를 나타냅니다. 수식에 붙는 마이너스 기호는 '낮아지는 방향'을 의미하므로 절대 잊어서는 안 됩니다.

공식: E = - grad V = - ∇V [V/m]

• 의미: 전계의 방향은 전위가 최대 속도로 감소하는 방향과 일치합니다.
• 마이너스(-)의 의미: 에너지는 높은 곳에서 낮은 곳으로 흐른다는 자연의 법칙입니다.
• 비유: 경사로에서 물이 흐르는 방향이 바로 '전위의 기울기'가 가리키는 전계의 방향입니다.
• 수험 팁: 전위 V를 미분하면 전계 E가 된다는 개념으로 접근하면 계산이 쉬워집니다.

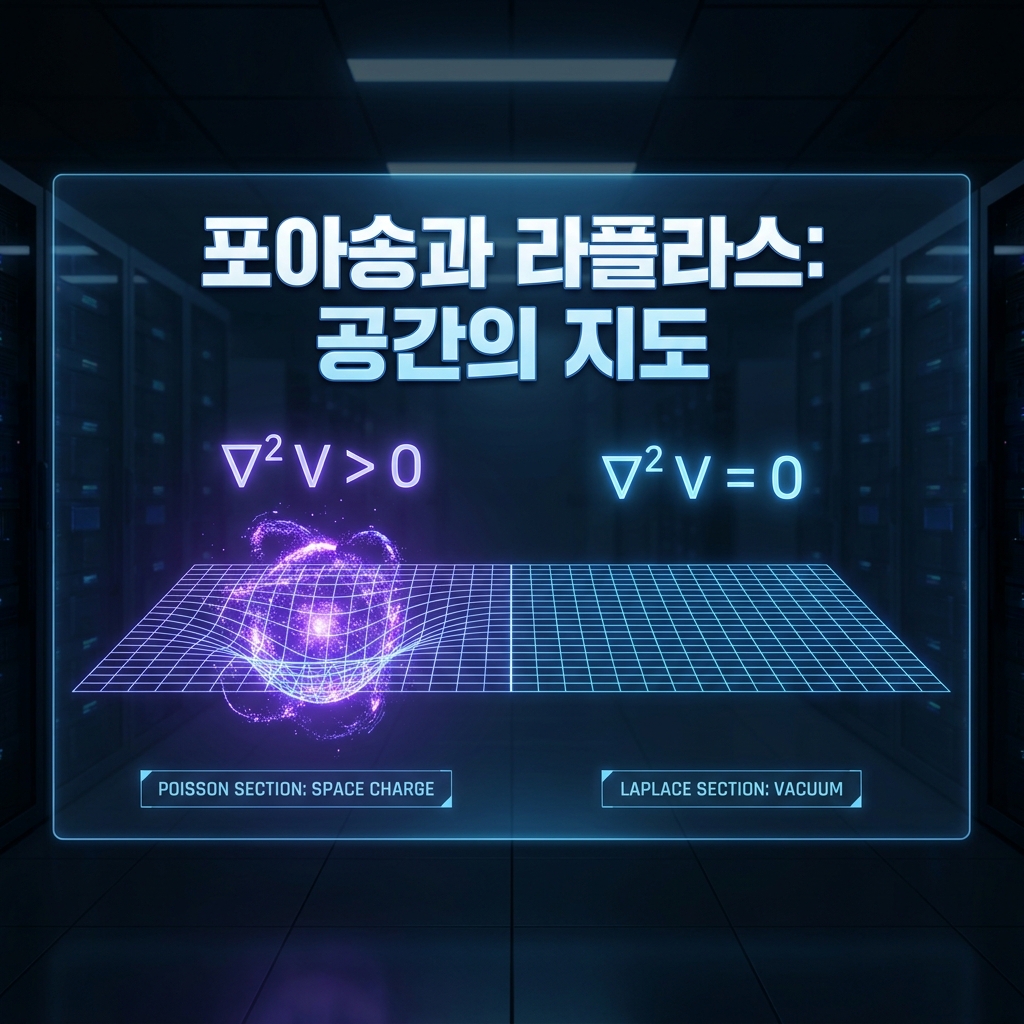

포아송과 라플라스 방정식: 공간 전하의 지도

포아송의 방정식은 특정 공간에 전하가 가득 차 있을 때 그 공간의 전위 분포를 알려줍니다. 공간 전하 밀도와 전위의 이계 미분 사이의 관계를 정립한 아주 강력한 도구입니다.

만약 우리가 조사하려는 공간에 전하가 하나도 없다면 식이 더 단순해집니다. 이때를 특별히 라플라스의 방정식이라고 부르며, 전자기학의 수많은 해법의 기초가 됩니다.

이 방정식들을 통해 우리는 보이지 않는 전기가 공간 속에서 어떤 모양으로 퍼져 있는지 알 수 있습니다. 미분 기호가 두 번 들어가는 형태라 복잡해 보이지만 원리는 공간의 전하가 전위의 모양을 결정한다는 것입니다.

포아송 공식: ∇^2 V = - (전하밀도 / 진공유전율)

라플라스 공식: ∇^2 V = 0 (전하가 없을 때)

• 포아송 방정식: 전하가 존재하는 공간의 전위 분포를 계산할 때 사용합니다.
• 라플라스 방정식: 전하가 없는 진공이나 절연체 내부의 전위를 분석할 때 필수입니다.
• 이계 미분(∇^2): 전위가 공간상에서 얼마나 굴곡지게 변하는지를 나타내는 척도입니다.
• 비유: 가득 차 있는 구슬(전하)들이 주변 천막(전위)을 얼마나 움푹 들어가게 만드는지 계산하는 것과 같습니다.



제2장 심화 이론 핵심 정리

1. 전기 이중층: 전위는 입체각에 비례합니다. 면적을 바라보는 시야가 넓을수록 전위가 큽니다.

2. 전위의 기울기: 전계는 전위가 가장 빠르게 낮아지는 방향입니다. E = - ∇V 공식을 반드시 외우세요.



3. 포아송 방정식: 공간 전하가 있을 때 전위의 변화를 설명합니다. 우변에 전하밀도가 들어갑니다.

4. 라플라스 방정식: 전하가 없는 깨끗한 공간에서의 전위 법칙입니다. 결과값은 항상 0입니다.

오늘 배운 내용들은 전자기학의 수학적 깊이를 한 단계 높여주는 중요한 관문입니다. 이중층의 입체각이나 나블라 연산자가 처음에는 낯설겠지만 자꾸 눈에 익히면 금방 친숙해집니다.

수험생 여러분은 특히 공식의 형태와 기호의 물리적 의미를 연결하는 연습을 많이 하시길 바랍니다. 포아송과 라플라스 방정식은 나중에 전위 문제를 푸는 가장 강력한 무기가 될 것입니다.

기초 이론부터 심화 방정식까지 차근차근 따라오다 보면 어느새 전자기학이 즐거워질 것입니다. 반복적인 학습만이 복잡한 수식을 내 것으로 만드는 유일한 길임을 잊지 마세요.

오늘 정리한 내용들이 여러분의 공부 시간에 큰 힘이 되기를 진심으로 바랍니다. 어려운 내용일수록 그림을 그려가며 이해하는 습관을 들이는 것이 합격의 비결입니다.
